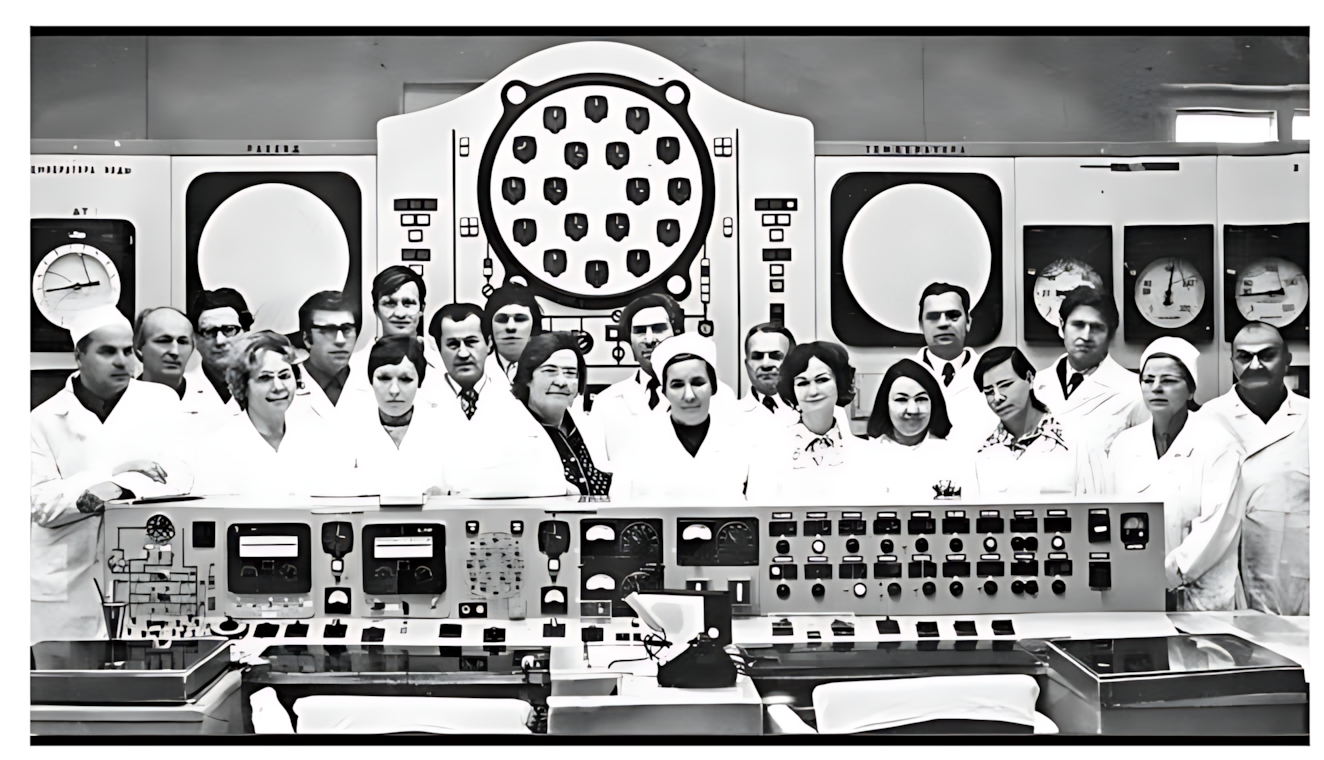

VVER Türü Evrimi

VVER ailesindeki değişim yalnızca reaktörün elektriksel gücünün artırılması şeklinde değerlendirilmemelidir. Her yeni tasarım neslinde reaktör basınç kabı ve birincil devre, yakıt ve çekirdek tasarımı, buhar jeneratörleri, kontrol ve koruma sistemleri, acil durum soğutması ve muhafaza yapıları gibi farklı sistemler yeniden ele alınmıştır. Özellikle VVER-440'ın farklı varyantları ile VVER-1000'in V-320 ve daha sonraki tasarımları arasında, işletme deneyiminin ve güvenlik değerlendirmelerinin tasarım üzerindeki etkisi açık biçimde görülür.

Bu nedenle VVER ailesini tek bir reaktör tasarımının ardışık olarak büyütülmesi şeklinde değil, aynı temel basınçlı su reaktörü prensibi üzerinde geliştirilen bir tasarım ailesi olarak değerlendirmek daha açıklayıcıdır. VVER-210 ve VVER-365 erken dönem uygulamalarını, VVER-440 ve VVER-1000 büyük güç sınıfına geçişi, AES tasarımları ise sonraki tasarım gerekliliklerine uyarlanmış gelişim aşamalarını temsil eder.

VVER tasarımlarının temel çalışma prensibi, diğer basınçlı su reaktörleriyle büyük ölçüde aynıdır. Reaktör çekirdeğinde üretilen ısı, yüksek basınç altındaki birincil devre suyu tarafından taşınır ve buhar jeneratörlerinde ikincil devreye aktarılır. İkincil devrede oluşan buhar türbin-jeneratör grubunda elektrik üretiminde kullanılır. Bu nedenle VVER'deki temel farklılık, PWR prensibinin kendisinden çok bu prensibin farklı güç seviyelerinde ve farklı tasarım gereklilikleri altında nasıl uygulandığında ortaya çıkar.

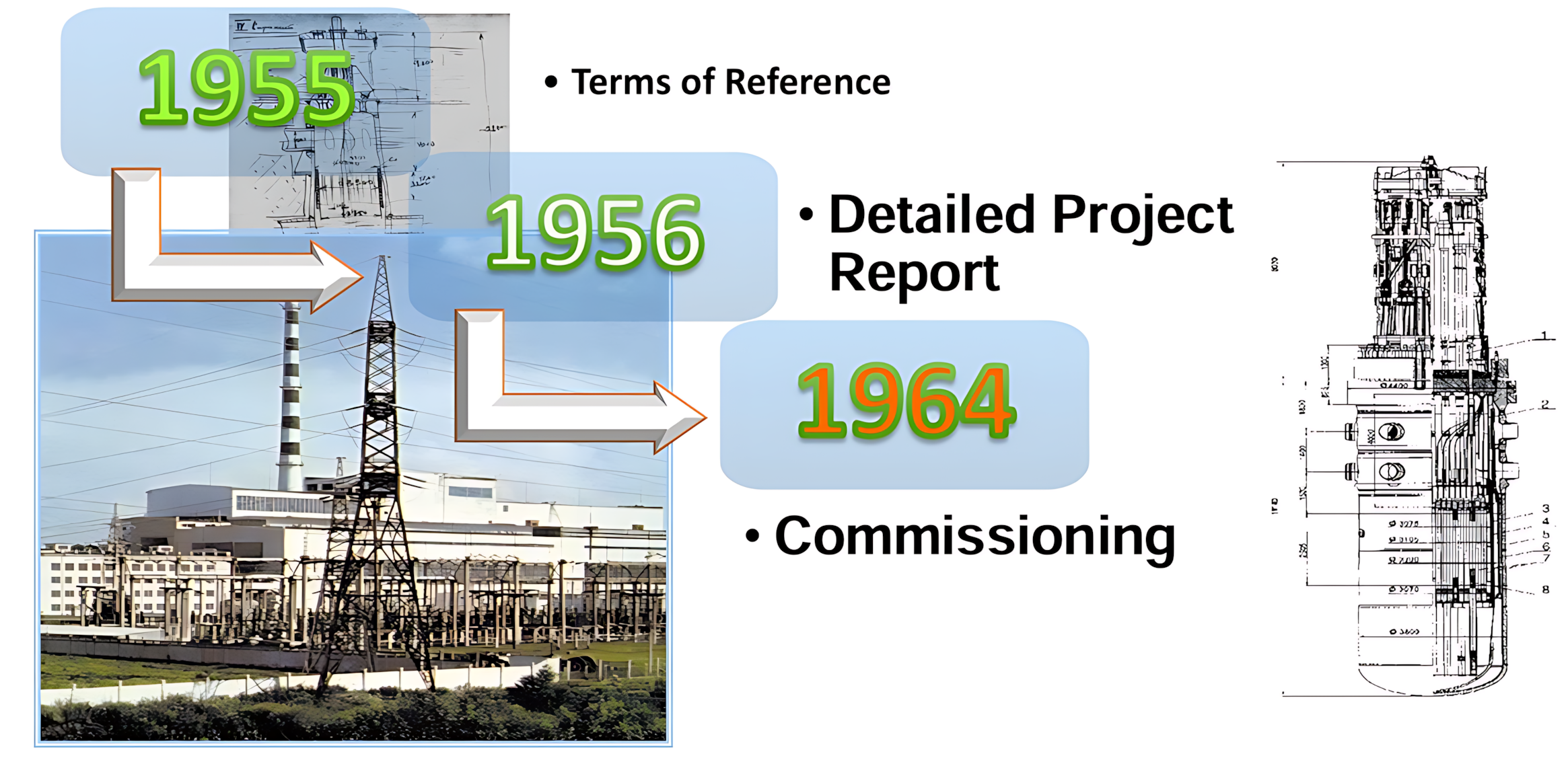

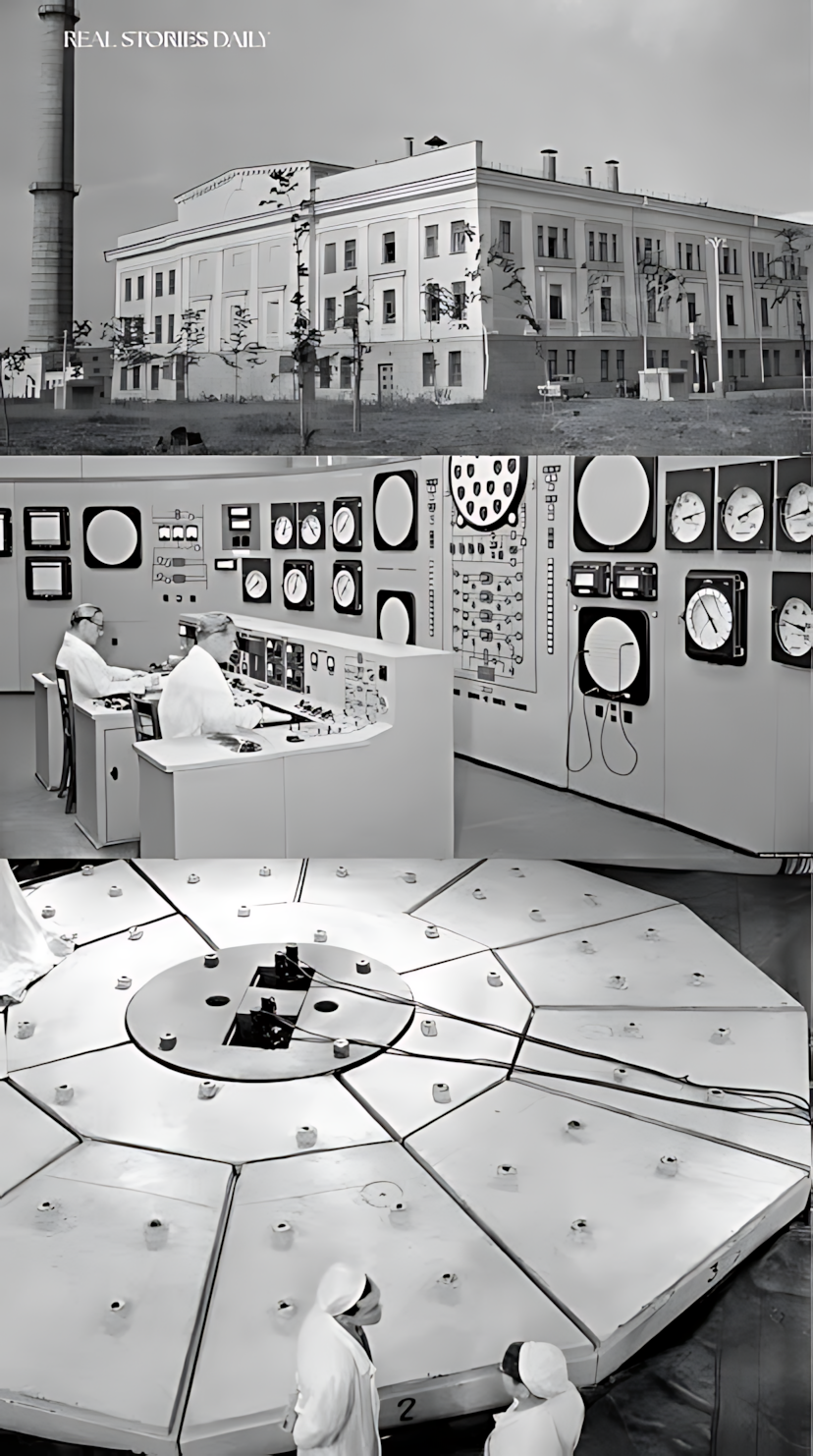

VVER-210, Novovoronej Nükleer Güç Santrali'nin 1. ünitesinde kullanılan ve VVER ailesinin ilk ticari prototipi olarak kabul edilen reaktör tasarımıdır. Ünite 1964 yılında şebekeye bağlanmıştır. Novovoronej sahası, daha sonraki VVER tasarımlarının da geliştirildiği ve ilk seri örneklerinin kurulduğu başlıca merkezlerden biri olmuştur. IAEA, VVER-210'u daha sonraki VVER-365 ve VVER-440 tasarımlarına geçişte kullanılan ilk ticari prototip olarak tanımlamaktadır.

Tasarımın reaktör termal gücü yaklaşık 760 MWt, elektriksel gücü ise 210 MWe idi. Birincil devrede altı soğutma çevrimi bulunuyor ve soğutucu yaklaşık 10 MPa basınç altında çalışıyordu. Buhar tarafında üç adet 70 MWe türbin ile ilave 75 MWe'lik bir türbin kullanılmıştı. Bu düzen, sonraki VVER tasarımlarında görülecek daha yüksek güç seviyelerine ulaşmadan önce basınçlı su reaktörü teknolojisinin büyük bir elektrik üretim tesisinde uygulanmasına yönelik önemli bir mühendislik deneyimi oluşturdu.

VVER-210'un VVER evrimindeki yeri

VVER-210'un tarihsel önemi, günümüzde kullanılan bir reaktör tasarımı olmasından değil, VVER ailesinin gerçek santral koşullarındaki ilk ticari uygulamalarından biri olmasından kaynaklanır. Bu tasarımdan elde edilen işletme deneyimi VVER-365'e, ardından VVER-440'a ve daha yüksek güçlü tasarımlara aktarılan mühendislik bilgisinin temelini oluşturmuştur. Bu nedenle VVER-210'u değerlendirirken hem bir teknolojik başlangıç hem de sonraki tasarımların sınırlılıklarını ve geliştirme ihtiyaçlarını ortaya çıkaran bir öğrenme aşaması olarak görmek gerekir.

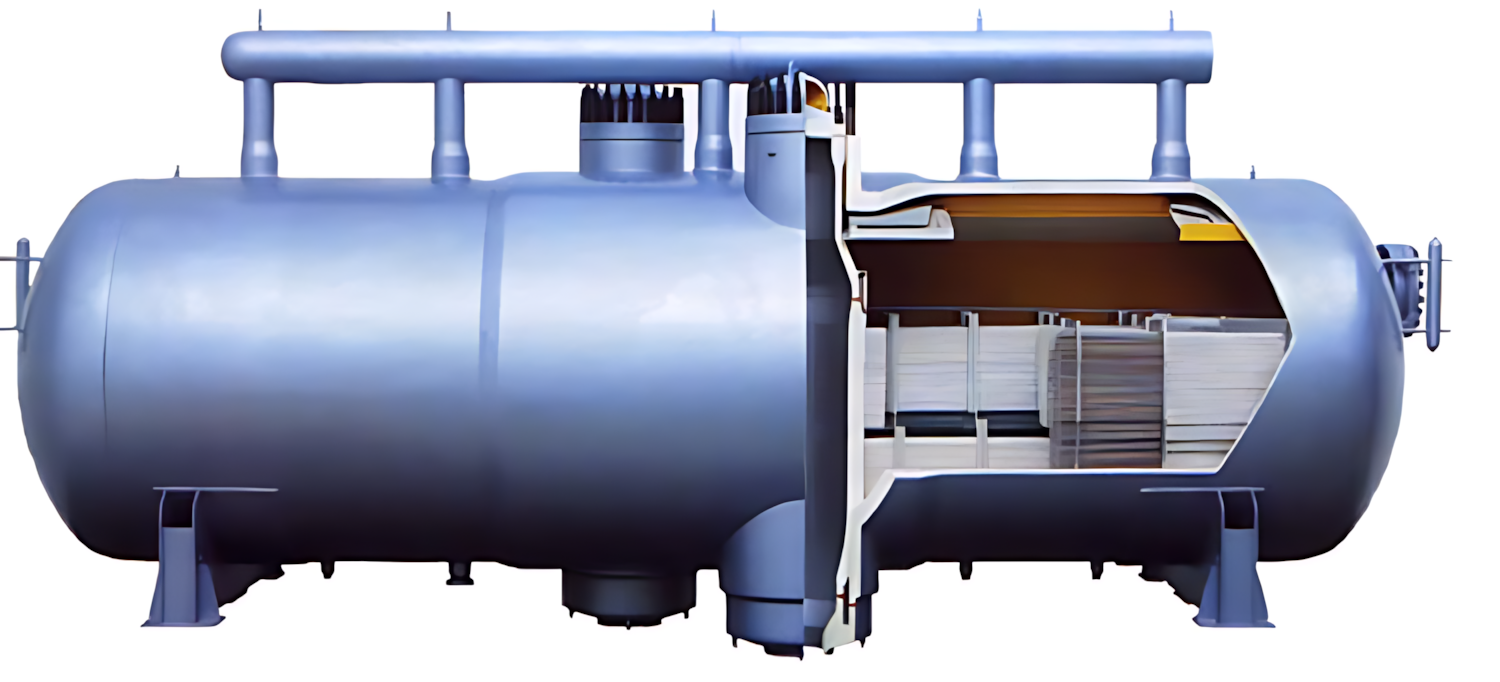

VVER'lerde Buhar Jeneratörü Neden Yataydır?

VVER tasarımlarını Batı PWR'lerinden ayıran en belirgin farklardan biri, buhar jeneratörlerinin yönelimidir. Batı tipi PWR'lerde buhar jeneratörleri çoğunlukla dikey olarak tasarlanırken, VVER ailesinde yatay buhar jeneratörü karakteristik bir tasarım özelliği hâline gelmiştir.

Dikey PWR – Yatay VVER

Özellik	Batı PWR	VVER
Buhar jeneratörü	Dikey	Yatay
Tipik tüp düzeni	U-tüp vb.	Yatay tüp demeti
Yerleşim yaklaşımı	Daha yüksek ekipman	Daha alçak ve yatay ekipman
İkincil taraf su envanteri	Tasarıma bağlı	Görece büyük
Doğal dolaşım	Yüksek kot farkından yararlanabilir	Daha düşük sürücü yüksekliği

IAEA, VVER'lerde yatay buhar jeneratörlerini Batı PWR'lerinden ayıran temel teknik farklılıklardan biri olarak tanımlamaktadır. Modern VVER tasarımlarında da yatay buhar jeneratörü yaklaşımı korunmuştur.

İlk neden: Daha kompakt bir ekipman yerleşimi

Yatay bir buhar jeneratörünün en belirgin sonuçlarından biri, ekipmanın yüksekliğinin azaltılmasıdır. VVER tasarımında bu büyük ekipmanlar yatay olarak yerleştirilerek reaktör binası içerisindeki ekipmanların daha kompakt bir şekilde düzenlenmesine olanak sağlanmıştır.

Rus tasarım literatüründe yatay buhar jeneratörünün, ekipmanların kompakt yerleşimini kolaylaştırdığı ve bina taban alanının azaltılmasıyla çelişmediği özellikle belirtilmektedir. Bu durum özellikle çok sayıda primer loop'un bulunduğu VVER-440 gibi tasarımlarda önem kazanır.

İkinci neden: Büyük su envanteri

Yatay buhar jeneratörlerinin önemli özelliklerinden biri, ikincil tarafta nispeten büyük miktarda su bulundurabilmesidir. Bu büyük su envanteri, bazı geçici rejimlerin daha yavaş gelişmesine katkıda bulunabilir ve operatöre/koruma sistemlerine daha fazla zaman kazandırabilecek bir termal atalet sağlar.

OECD/NEA, VVER yatay buhar jeneratörlerinin geometrisinin önemli bir sonucunun nispeten büyük ikincil taraf su envanteri olduğunu ve bunun geçici olayların ilerlemesini yavaşlatma eğiliminde olduğunu belirtmektedir.

Neden önemli?

Bir buhar jeneratöründe bulunan su yalnızca “depolanmış su” değildir. Aynı zamanda önemli miktarda termal enerji kapasitesi anlamına gelir. Bir geçici olay sırasında bu suyun ısınması ve buharlaşması zaman aldığı için sistemin bazı parametreleri ani şekilde değişmek yerine daha yavaş ilerleyebilir.

Ancak bu özellik tek başına bir güvenlik garantisi değildir. Gerçek davranış; reaktör gücü, başlangıç koşulları, besleme suyu, buhar sistemi ve ilgili güvenlik sistemlerinin birlikte analiz edilmesiyle belirlenir.

Üçüncü neden: Tüp kalınlığı ve güvenilirlik yaklaşımı

VVER yatay buhar jeneratörlerinin dikkat çekici bir başka özelliği, görece kalın cidarlı paslanmaz çelik tüpler kullanılmasıdır. IAEA, Rus yatay buhar jeneratörlerinde bu tasarımın uzun işletme deneyimine sahip olduğunu belirtmektedir.

Yatay düzen ayrıca tüp demetinin incelenmesi ve bakımına bazı avantajlar sağlayacak şekilde geliştirilmiştir. Rus tasarım çalışmalarında, yatay buhar jeneratörlerinin titreşim hasarlarına karşı davranışı, yabancı cisim kaynaklı hasarlar ve tüp levhasında çamur birikimi gibi konularda avantajları bulunduğu belirtilmektedir.

Dördüncü neden: Sismik davranış ve ekipman yerleşimi

Büyük bir dikey ekipmanın ağırlık merkezi daha yukarıda bulunur. Yatay bir buhar jeneratörü ise daha alçak bir geometriye sahiptir. Bu nedenle yatay tasarımın sismik yükler altında ekipman yerleşimi açısından bazı avantajlar sağlayabileceği tasarım çalışmalarında özellikle vurgulanmıştır.

Rus VVER tasarım literatüründe yatay buhar jeneratörünün, sismik yüklerin karşılanmasını kolaylaştırdığı ve kompakt yerleşime katkıda bulunduğu ifade edilmektedir.

Peki neden Batı PWR'leri çoğunlukla dikey kaldı?

Burada “Batı yanlış, Sovyetler doğru” şeklinde bir sonuç çıkarmamak gerekir. İki tasarım ailesi aynı PWR temel prensibini kullanmasına rağmen, farklı mühendislik gelenekleri ve ekipman mimarileri geliştirmiştir.

Batı PWR'lerinde dikey buhar jeneratörleri; yüksek ısı transfer yüzeyi, doğal dolaşım için büyük kot farkı, yerleşim tercihleri ve uzun yıllar boyunca gelişmiş üretim teknolojileriyle olgunlaşmış bir çözüm hâline gelmiştir. Dolayısıyla VVER'in yatay seçimi, Batı tasarımının bir “eksikliğini” düzeltmekten ziyade farklı bir mühendislik optimizasyonudur.

Yatay tasarımın bir dezavantajı da var

Yatay buhar jeneratörü bütün açılardan üstün değildir. OECD/NEA, yatay geometrinin önemli sonuçlarından birinin doğal dolaşım için daha düşük sürücü yüksekliği olduğunu belirtmektedir. Bu nedenle doğal dolaşım davranışı, VVER güvenlik analizlerinde özel olarak incelenmesi gereken termal-hidrolik bir konudur.

Başka bir ifadeyle VVER tasarımcıları bir avantaj elde ederken başka bir tasarım parametresinden ödün vermişlerdir. Nükleer reaktör tasarımında sık görülen durum budur: bir özelliğin avantajı, başka bir mühendislik probleminde yeni bir tasarım gereksinimi oluşturabilir.

Taşımacılık konusu burada da karşımıza çıkıyor

VVER tasarımlarında büyük ekipmanların demiryolu ile taşınabilirliği tarihsel olarak önemli bir tasarım konusu olmuştur. IAEA'nın VVER tasarım özetinde, büyük komponentlerin tasarımında ana ekipmanların demiryolu ile taşınabilirliğinin dikkate alındığı açıkça belirtilmektedir.

Ancak bu noktada da aynı uyarı geçerlidir: “Buhar jeneratörü yatay yapıldı çünkü demiryoluyla taşınması gerekiyordu” şeklinde tek nedenli bir açıklama yapmak doğru değildir. Taşımacılık tasarım kısıtlarından biridir; fakat yatay geometrinin oluşumunda yerleşim, ısı transferi, su envanteri, bakım, sismik davranış ve ekipman üretimi gibi faktörler de birlikte değerlendirilmiştir.

İlginç olan: VVER-1200'de de yatay buhar jeneratörü korunuyor

Bu tercih yalnızca erken VVER'lere özgü kalmadı. VVER-1000'de 4 loop'lu primer devre ve geliştirilmiş yatay buhar jeneratörleri kullanıldı; VVER-1200 tasarımlarında da yatay buhar jeneratörü mimarisi korunmaktadır.

Bu durum, yatay buhar jeneratörünün yalnızca tarihsel bir zorunluluk olmadığını; Rus VVER mühendisliğinin zaman içinde geliştirdiği, işletme deneyimiyle olgunlaştırdığı karakteristik bir tasarım çözümü olarak görüldüğünü gösterir.

Sonuç: Aynı PWR prensibi, farklı mühendislik yolu

VVER'lerde yatay buhar jeneratörünün tercih edilmesini tek bir nedene bağlamak doğru değildir. Bu tercih; kompakt yerleşim, büyük ikincil taraf su envanteri, tüp tasarımı, bakım ve inceleme kolaylığı, sismik davranış, üretim ve tarihsel lojistik koşulların birlikte şekillendirdiği bir mühendislik sonucudur.

Buna karşılık yatay geometri doğal dolaşım sürücü yüksekliği gibi bazı parametrelerde farklı tasarım gereksinimleri oluşturur. Dolayısıyla VVER'in yatay buhar jeneratörünü anlamanın en doğru yolu, onu “dikey tasarımın yerine daha iyi bir çözüm” olarak değil, aynı fiziksel probleme verilmiş farklı bir mühendislik cevabı olarak değerlendirmektir.

VVER-365, VVER ailesinin ilk ticari prototipi olan VVER-210'dan sonra geliştirilen ve daha yüksek güç sınıfına geçişi temsil eden erken dönem tasarımlardan biridir. Reaktör, Novovoronej Nükleer Güç Santrali'nin 2. ünitesinde kullanılmıştır. IAEA kayıtlarına göre ünite 27 Aralık 1969'da şebekeye bağlanmış, ticari işletmeye ise 14 Nisan 1970'te başlamıştır. Tasarımın brüt elektriksel gücü 365 MWe, net elektriksel gücü 336 MWe ve termal gücü yaklaşık 1320 MWt olarak verilmiştir. IAEA PRIS

VVER-365'in geliştirilmesindeki temel amaç, VVER-210 ile elde edilen deneyimin daha yüksek güçlü bir reaktör tasarımına aktarılmasıydı. Ancak bu tasarımı yalnızca VVER-210'un büyütülmüş bir şekli olarak değerlendirmek doğru değildir. VVER-365, kendi reaktör ve çekirdek tasarım çözümleri bulunan ayrı bir erken dönem modelidir. IAEA'nın VVER tasarım evrimi kronolojisinde VVER-210'dan sonra VVER-365, ardından VVER-440 ve VVER-1000 sıralaması yer almaktadır.

VVER-365'in VVER evrimindeki yeri

VVER-365, VVER ailesinin en yaygın modellerinden biri değildir ve bugün işletmede bulunan bir örneği yoktur. Buna rağmen tarihsel açıdan önemli bir konuma sahiptir. VVER-210'un ilk ticari deneyiminin ardından daha yüksek güç seviyesine geçilmiş; hemen sonrasında VVER-440 ile daha geniş kapsamlı ve standartlaştırılmış bir tasarım ailesine yönelinmiştir.

Bu nedenle VVER-365'i en doğru biçimde, VVER-210'un işletme deneyimi ile VVER-440'ın daha olgunlaşmış tasarım ailesi arasındaki erken nesil geçiş aşamalarından biri olarak değerlendirmek mümkündür.

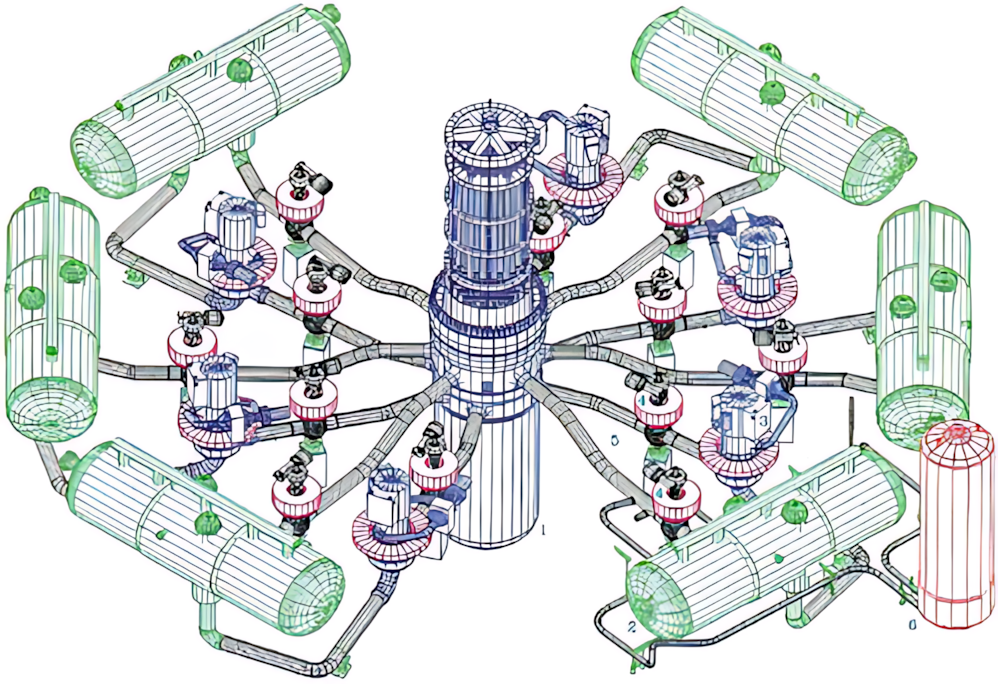

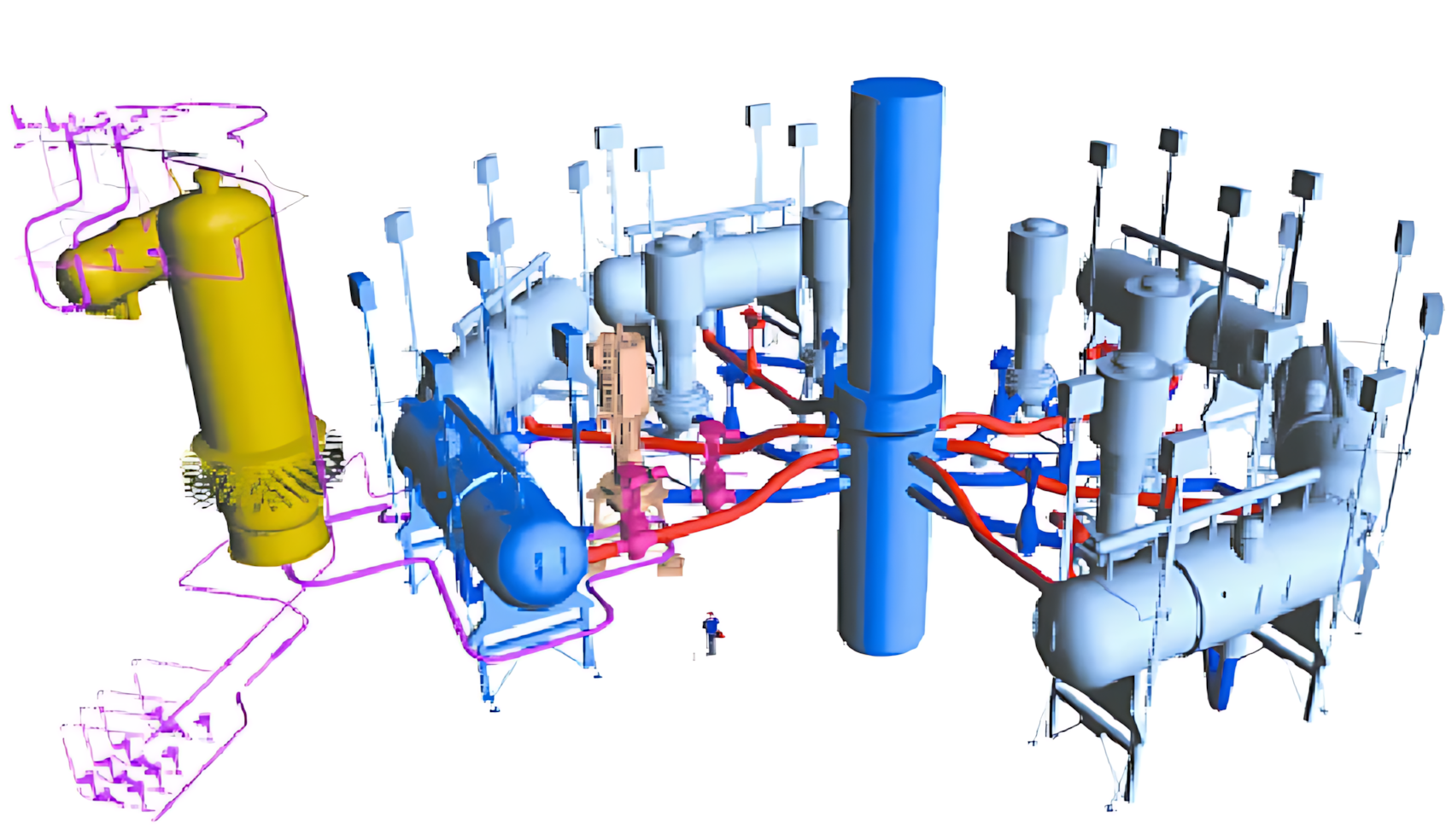

İlk Nesil VVER'lerde Neden 6 Soğutma Loop'u Kullanıldı?

İlk nesil VVER tasarımlarının Batılı PWR'lerden ayrıldığı en dikkat çekici özelliklerden biri, birincil soğutma devresindeki loop sayısıdır. Aynı dönemin Batı PWR'lerinde genellikle 3 veya 4 loop kullanılırken, VVER-440/V-230 ve VVER-440/V-213 tasarımlarında 6 loop kullanıldı. Daha sonraki VVER-1000/V-320 tasarımında ise Sovyet/Rus tasarımcılar yeniden 4 loop yaklaşımına geçti. Bu nedenle “6 loop” tercihi, VVER mühendisliğinin belirli bir dönemine ait önemli bir tasarım kararıdır.

Batı PWR'leri ile temel fark

Tasarım ailesi	Dönem	Primer loop sayısı	Buhar jeneratörü
Batı PWR'leri	Aynı genel dönem	Genellikle 3–4	Genellikle dikey
VVER-440/V-230	1. nesil	6	Yatay
VVER-440/V-213	2. nesil	6	Yatay
VVER-1000/V-320	3. nesil	4	Yatay

OECD/NEA verileri VVER-440'ın 6, VVER-1000'in 4 primer devreye sahip olduğunu; karşılaştırılan Batı PWR tasarımlarında ise 3–4 loop bulunduğunu göstermektedir.

Neden Sovyet tasarımcıları 6 loop seçti?

Bunun tek bir nedeni yoktur. Isıl güç, soğutucu debisi, hidrolik tasarım, buhar jeneratörü geometrisi, pompa kapasitesi, ekipmanların üretilebilir boyutları ve ağır ekipmanların taşınması birlikte değerlendirildiğinde 6 loop'lu mimari anlam kazanır.

Reaktör gücü arttıkça çekirdekten taşınması gereken ısı ve gerekli soğutucu debisi artar. Bütün debiyi daha az sayıdaki çok büyük loop'a vermek yerine toplam akışı daha fazla sayıda paralel devreye bölmek, her bir devrenin boru, pompa ve buhar jeneratörü kapasitesini yönetilebilir tutabilir.

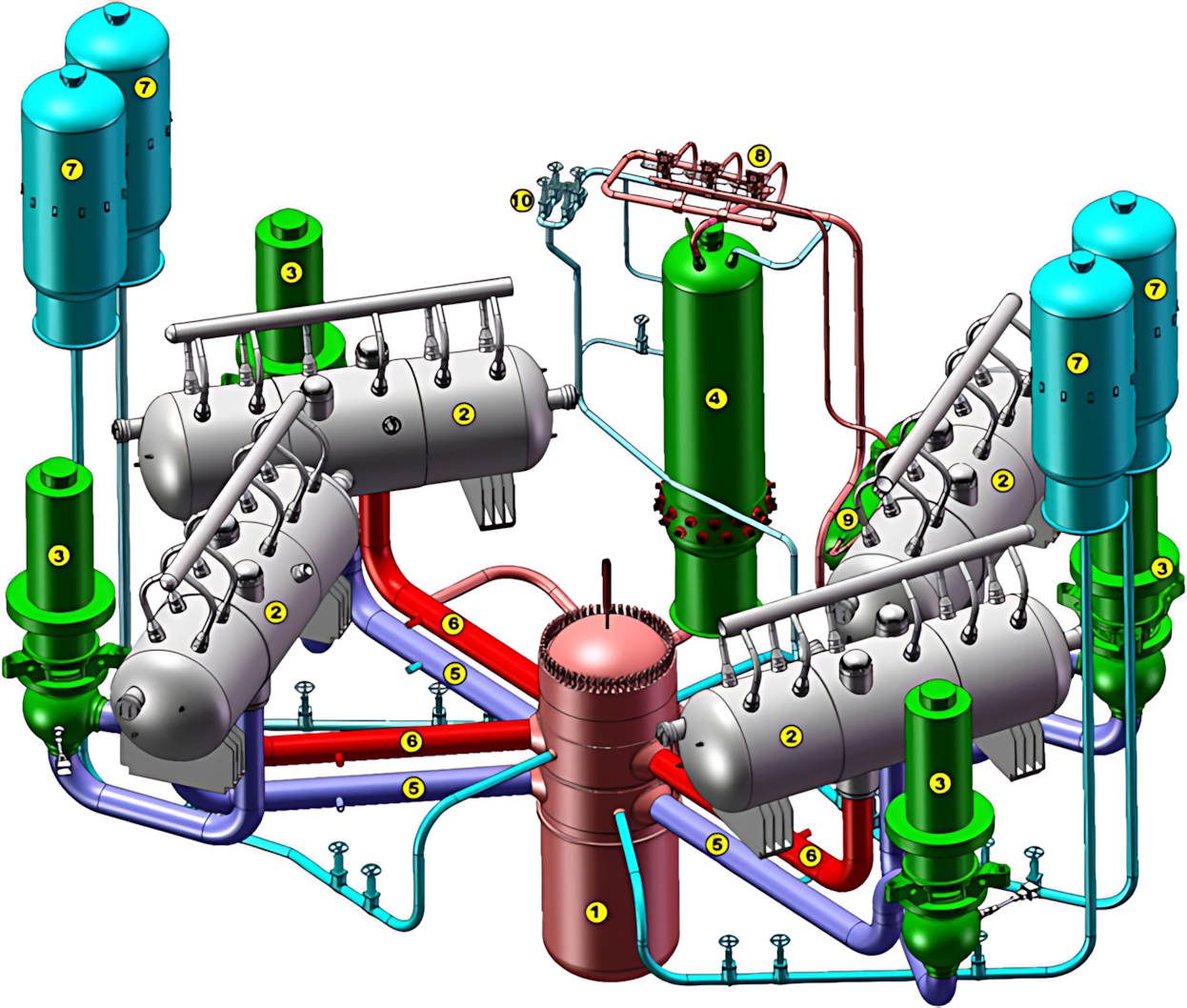

VVER-440'da her loop'ta bir ana sirkülasyon pompası ve bir yatay buhar jeneratörü bulunur. Böylece toplam primer debi 6 paralel devreye dağıtılmıştır. VVER-440'ın 6 loop'lu yapısı ve yatay buhar jeneratörleri literatürde tasarımın karakteristik özellikleri olarak tanımlanmaktadır.

Yatay buhar jeneratörü bu hikâyenin önemli bir parçası

Burada VVER ile Batı PWR'leri arasındaki fark yalnızca loop sayısı değildir. VVER-440'ın her loop'unda yatay bir buhar jeneratörü bulunurken, Batı PWR'lerinde geleneksel olarak dikey buhar jeneratörleri kullanılıyordu. Bu farklı ekipman mimarisi, primer devrenin tamamının geometrisini ve ekipmanların yerleşimini etkiledi.

VVER-440 buhar jeneratörleri oldukça büyük yatay ekipmanlardır. Dolayısıyla Sovyet tasarımcıların toplam ısıl gücü daha fazla sayıda buhar jeneratörüne dağıtması; ısı transferi, su envanteri, ekipman boyutları ve üretim olanakları açısından birlikte değerlendirilmelidir.

Taşımacılık meselesi: Gerçek ama tek başına açıklama değil

Sovyet nükleer endüstrisinin geliştiği dönemde çok büyük ve ağır ekipmanların fabrikadan santral sahasına taşınması önemli bir mühendislik kısıtıydı. Özellikle reaktör basınç kabının boyutları, demiryolu taşıma kapasitesi, köprüler, tüneller ve güzergâh koşulları dikkate alınmak zorundaydı.

Bu nedenle Sovyet tasarımcıların çok büyük tek bir ekipman yerine, üretilebilir ve taşınabilir boyutlardaki birden fazla ekipmanla gerekli kapasiteye ulaşması önemli bir tasarım yaklaşımıydı.

Ancak bundan “6 loop'un nedeni taşımacılıktı” sonucu çıkarılmamalıdır. Taşımacılık özellikle büyük ekipmanların fiziksel boyutlarını sınırlayan faktörlerden biriydi; loop sayısının belirlenmesinde termal-hidrolik hesaplar, buhar jeneratörü tasarımı, pompa kapasitesi, üretilebilirlik ve işletme koşulları da rol oynadı.

Peki Batı neden 3–4 loop ile yetinebildi?

Burada “Batı daha gelişmişti, Sovyetler daha fazla loop kullanmak zorundaydı” şeklinde bir yorum yapmak doğru değildir. İki taraf, benzer PWR fiziksel prensibini kullanmasına rağmen farklı ekipman tasarımları, üretim altyapıları, standartlar ve mühendislik optimizasyonları geliştirdi.

Batı PWR'lerinde daha az sayıda loop kullanılırken, bu loop'lar daha yüksek tek-loop debilerini ve daha büyük ekipmanları taşıyacak şekilde tasarlandı. VVER-440 ise daha düşük güç yoğunluğu ve büyük primer/sekonder su hacimleri ile birlikte 6 loop'lu mimariyi tercih etti. OECD/NEA karşılaştırmasında VVER-440'ın 1375 MWth ve 6 loop, karşılaştırılan Westinghouse 4-loop tasarımının ise 3400 MWth ve 4 loop olduğu görülmektedir.

Dolayısıyla burada ilginç bir tasarım tercihi ortaya çıkar: Batı daha az sayıda fakat daha büyük loop'lar; Sovyet tasarımcılar ise özellikle VVER-440 döneminde daha fazla sayıda ve daha küçük kapasiteye bölünmüş loop'lar kullandı.

Sonra neden VVER-1000'de 4 loop'a dönüldü?

VVER tasarımcıları daha yüksek güç sınıfına geçerken önceki mimariyi aynen büyütmek yerine birincil devreyi yeniden ölçeklendirdi. VVER-1000/V-320'de 4 loop kullanılması, Sovyet/Rus mühendisliğinin de zaman içinde daha büyük tekil ekipmanları üretme, taşıma ve işletme kapasitesini geliştirdiğini gösteren önemli bir tasarım evrimidir.

Başka bir ifadeyle VVER-440'ın 6 loop'u bir “zorunluluk” değil, belirli bir dönem ve belirli teknolojik/lojistik koşullar altında optimize edilmiş bir tasarım çözümüydü. VVER-1000'e gelindiğinde aynı mühendislik problemi 4 loop'lu bir mimariyle çözülebilir hâle geldi. JAEA da VVER-440'ın iki neslinde 6 loop, VVER-1000/V-320'de ise 4 loop bulunduğunu açıkça belirtmektedir.

VVER evriminde bu değişimin anlamı

Tasarım	Loop	Tasarım yaklaşımı	Evrimdeki anlamı
VVER-210	Erken çoklu-loop yaklaşımı	Toplam soğutucu akışının paralel devrelere dağıtılması	İlk ticari VVER deneyimi
VVER-365	Çoklu loop	Daha yüksek güç sınıfına geçiş	VVER-440'a giden mühendislik basamağı
VVER-440	6	Yüksek sayıda paralel primer devre + yatay SG	İlk yaygın ticari VVER ailesi
VVER-1000/V-320	4	Daha büyük tekil ekipmanlarla daha yüksek güç	Büyük güç sınıfına geçiş

Sonuç: İlk nesil VVER'lerin 6 loop'lu mimarisini anlamanın en doğru yolu, onu Batı PWR'lerinin 3–4 loop'lu tasarımlarıyla karşılaştırmaktır. İki yaklaşım aynı PWR temel prensibine dayanmasına rağmen farklı mühendislik yolları izlemiştir. VVER-440'daki 6 loop; ısı transferi, hidrolik, yatay buhar jeneratörleri, ekipman boyutlandırması, üretim kapasitesi ve Sovyet lojistik koşullarının birlikte şekillendirdiği bir sonuçtur. VVER-1000'de 4 loop'a geçilmesi ise bu tasarım felsefesinin zaman içinde yeniden optimize edildiğini gösterir.

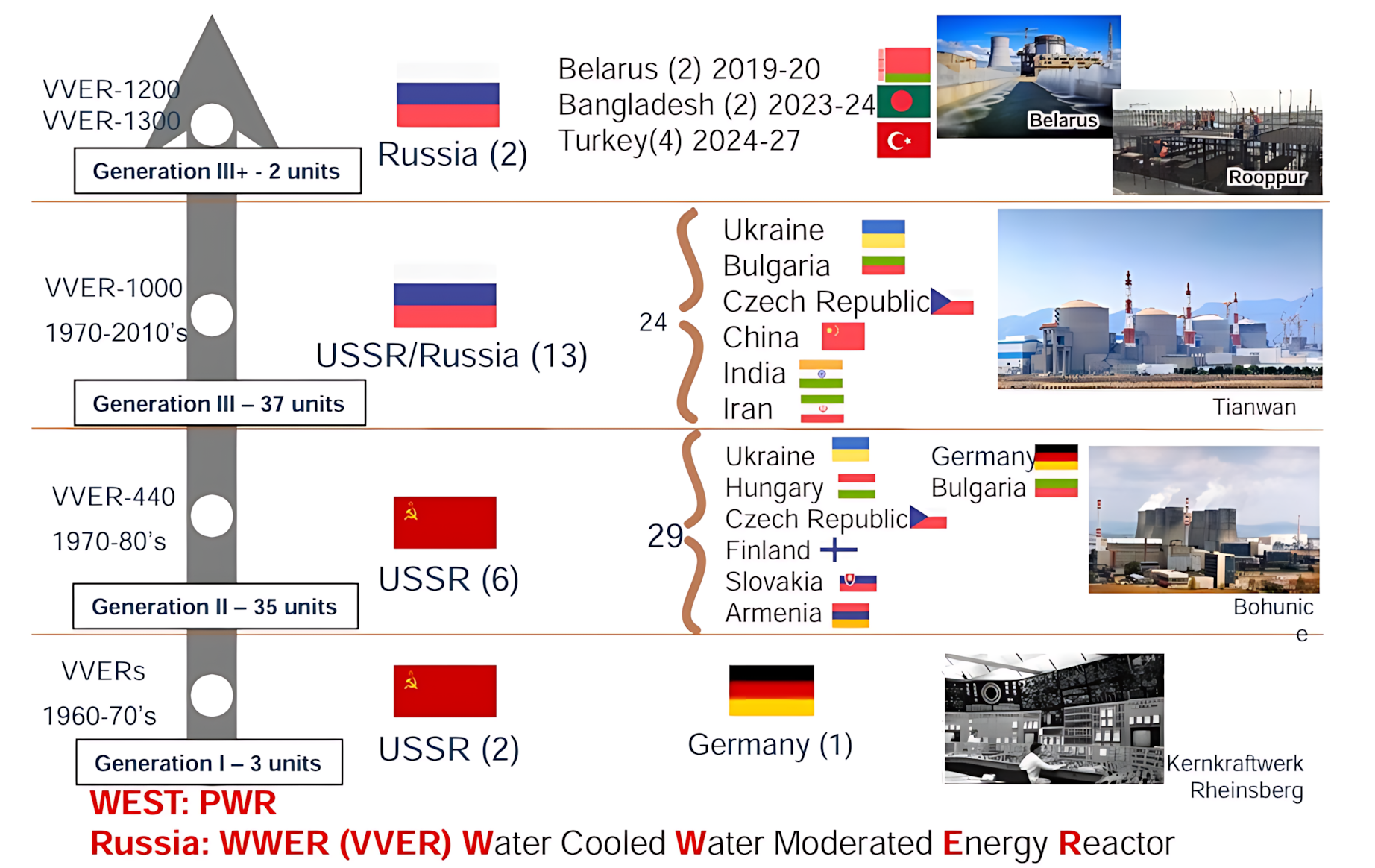

VVER-440, VVER ailesinin küçük ölçekli ilk uygulamalardan daha yüksek kapasiteli ve daha geniş bir ticari kullanım alanına sahip reaktör tasarımlarına geçişinde önemli bir aşamadır. Tasarım ailesi içinde özellikle V-230 ve daha sonra geliştirilen V-213 modelleri öne çıkar. Aynı 440 MWe sınıfı içinde yer almalarına rağmen bu iki modelin güvenlik sistemleri, muhafaza yaklaşımı ve bazı mühendislik çözümleri bakımından önemli farklılıkları bulunmaktadır.

VVER-440 tasarımları yalnızca Sovyetler Birliği'nde değil, dönemin Çekoslovakya'sı, Bulgaristan, Macaristan ve Finlandiya gibi ülkelerde de kurulmuştur. Bu yaygınlaşma, VVER teknolojisinin ilk kez çok sayıda ünitede ve farklı ulusal işletme ve düzenleyici ortamlarında uzun süreli olarak kullanılmasını sağladı. Günümüzde de V-213 tasarımının önemli sayıda örneği işletmede bulunmaktadır; Çekya'daki Dukovany ve Macaristan'daki Paks santralları bunun başlıca örnekleridir.

VVER-440/V-230: Erken ticari nesil

V-230 tasarımları, VVER teknolojisinin çok sayıda santrala uygulanmasını sağlayan ilk geniş ölçekli ticari modellerdendir. Erken tasarımın güçlü taraflarından biri, görece düşük güç yoğunluğu ve büyük su envanteri gibi fiziksel özelliklerin belirli geçici rejimlerde ve soğutucu kaybı senaryolarında ek termal atalet sağlamasıdır. Ancak bu özellikler, modern bir reaktörde aranan tüm bağımsız koruma ve muhafaza işlevlerinin bulunduğu anlamına gelmez.

Özellikle reaktör binasının muhafaza fonksiyonu, acil durum soğutma sistemlerinin kapsamı ve bazı kaza senaryolarının yönetimi, V-230 tasarımlarının daha sonraki nesillerle karşılaştırılmasında temel değerlendirme başlıkları olmuştur. IAEA'nın değerlendirmelerinde V-230 için reaktör basınç kabının bütünlüğü de başlıca güvenlik sorunlarından biri olarak belirtilmiştir.

VVER-440/V-213: Güvenlik açısından geliştirilmiş tasarım

V-213, VVER-440 ailesinde güvenlik tasarımının daha ileri bir aşamasını temsil eder. V-230'dan edinilen işletme ve değerlendirme deneyimi ile daha sonraki güvenlik gereklilikleri doğrultusunda çeşitli sistemler geliştirilmiştir. Bu nedenle V-213'ün V-230 ile aynı elektriksel güç sınıfında bulunması, iki tasarımın güvenlik açısından eşdeğer olduğu anlamına gelmez.

V-213 tasarımlarının güvenlik durumları da tek bir başlık altında değerlendirilmemelidir. Santralın özgün tasarımı, sonradan yapılan güvenlik iyileştirmeleri, ekipmanların teknik durumu, işletme süresi, yakıt özellikleri ve ulusal düzenleyici gereklilikler gerçek güvenlik durumunu belirleyen unsurlardır. IAEA'nın V-213 için yürüttüğü değerlendirme ve backfitting çalışmaları da bu yaşam döngüsü yaklaşımını göstermektedir.

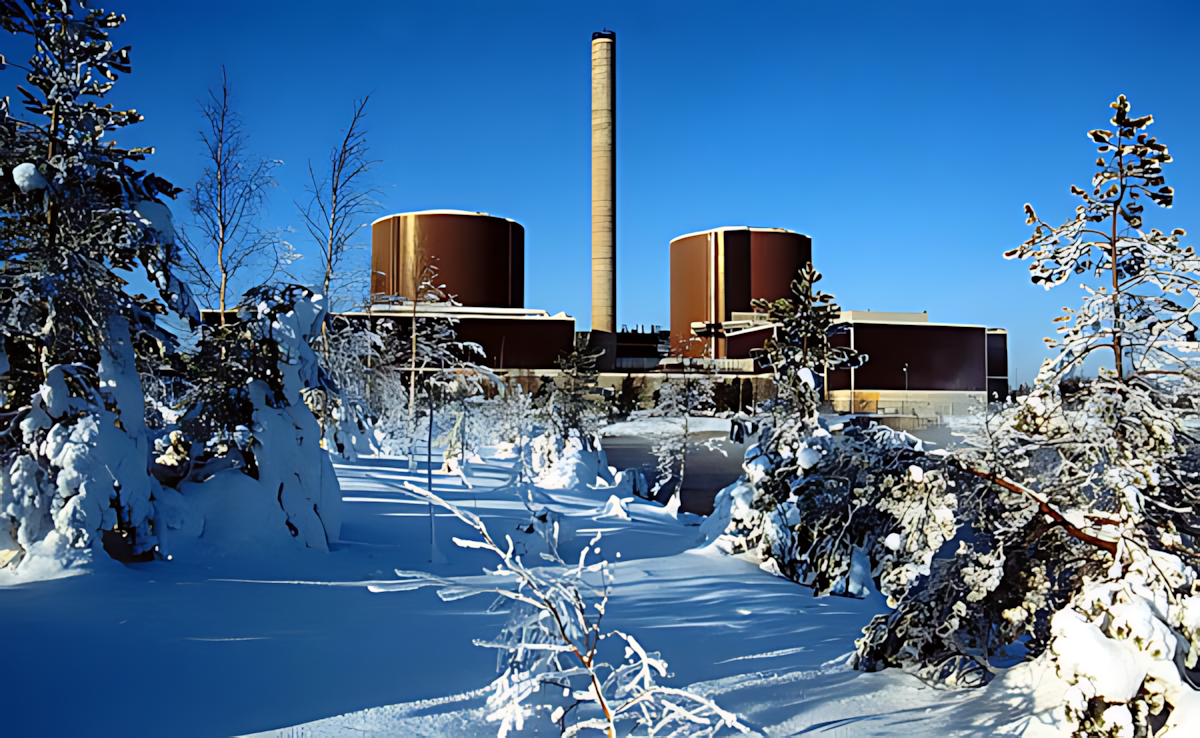

Loviisa: Bir VVER-440'ın Finlandiya'da Yeniden Tasarlanması

Loviisa-1 ve Loviisa-2'nin hikâyesi, yalnızca Finlandiya'nın ilk nükleer santralinin hikâyesi değildir. Aynı zamanda Sovyetler Birliği'nde geliştirilen bir VVER-440 tasarımının, Finlandiya'nın Batı Avrupa güvenlik anlayışı, mühendislik standartları ve lisanslama yaklaşımıyla nasıl yeniden şekillendirildiğinin önemli bir örneğidir.

Proje 1960'ların sonunda başladığında Finlandiya, Sovyetler Birliği'nden bir VVER-440 temin etmeye karar verdi. Ancak Finlandiya'nın beklentisi, reaktörün yalnızca Sovyet referans tasarımının aynen kurulması değildi. Tasarımın Finlandiya'nın ulusal güvenlik gereklerini ve Batı'daki nükleer güvenlik yaklaşımını karşılayabilmesi gerekiyordu. Bu nedenle Finlandiya tarafı, projede yalnızca müşteri değil, aynı zamanda tasarımın teknik şekillenmesinde aktif bir aktör hâline geldi.

Bunun sonucunda Loviisa, standart VVER-440'lardan önemli ölçüde farklı bir yapı kazandı. IAEA'nın değerlendirmesine göre Finlandiya için geliştirilen bu VVER-440 serisi, VVER tasarımlarında yeni güvenlik yaklaşımlarının geliştirilmesinde belirleyici bir rol oynadı. Fortum'un tarihçesine göre reaktör ve diğer ana bileşenlerin önemli bölümü Sovyetler Birliği'nden sağlanırken, güvenlik sistemleri, kontrol sistemleri ve otomasyon sistemleri büyük ölçüde Batı kökenliydi. Reaktör binasındaki buz yoğuşturuculu muhafaza sistemi ise Westinghouse lisansı kullanılarak üretildi.

Finlandiya'nın istediği neydi?

Finlandiya'nın yaklaşımı, “Sovyet reaktörünü alıp çalıştırmak”tan çok daha kapsamlıydı. Tasarımın Finlandiya'nın güvenlik beklentilerine uygun hâle getirilmesi için muhafaza, güvenlik sistemleri, kontrol ve otomasyon, elektriksel yedeklilik, acil durum soğutması ve kaza yönetimi gibi alanlarda önemli mühendislik çalışmaları yapıldı.

• Muhafaza sistemi: Standart VVER-440 yaklaşımından farklı olarak Westinghouse tasarımı buz yoğuşturuculu muhafaza kullanıldı.
• Güvenlik sistemleri: Güvenlik fonksiyonlarının daha yüksek yedeklilik ve fiziksel ayrım anlayışıyla gerçekleştirilmesi için sistemlerde önemli değişiklikler yapıldı.
• Acil durum soğutması: Büyük soğutucu kaybı kazası gibi tasarım temel kazalarına karşı ilave çözümler geliştirildi; acil durum soğutma ve enjeksiyon sistemleri Finlandiya'nın güvenlik yaklaşımına göre güçlendirildi.
• Elektriksel güvenilirlik: Güvenlik açısından önemli sistemlerin bağımsız ve yedekli güç kaynaklarıyla desteklenmesi sağlandı.
• Kontrol ve otomasyon: Reaktörün ana ekipmanları Sovyet kökenli olmakla birlikte, normal işletme ve güvenlikle ilişkili kontrol/otomasyon sistemlerinde Batı teknolojileri kullanıldı.
• Kaza yönetimi: Zaman içerisinde yalnızca tasarım değişiklikleri değil, ciddi kaza yönetimi prosedürleri ve operatör destek sistemleri de geliştirildi.

Bu nedenle Loviisa'yı basitçe “Sovyet VVER-440” olarak tanımlamak teknik açıdan eksik kalır. Daha doğru ifade, Finlandiya'nın mimari ve güvenlik gereksinimleriyle önemli ölçüde uyarlanmış VVER-440/V-213 olacaktır.

“Eastinghouse” neden ortaya çıktı?

Loviisa projesinin bu özelliği zamanla nükleer mühendislik çevrelerinde esprili bir isimlendirmeye de yol açtı: “Eastinghouse”. Sözcük, Doğu'nun VVER teknolojisi ile Batı'nın özellikle Westinghouse teknolojisinin aynı santral projesinde birleşmesini ifade ediyordu.

Bu isim resmî bir reaktör tipi değildir. Loviisa'nın teknik tasarım kodunun yerine kullanılmamalıdır. Ancak projenin karakterini anlatmak açısından oldukça anlamlıdır: reaktör teknolojisi Sovyet, önemli güvenlik ve yardımcı teknolojiler Batı kökenli, mühendislik ve lisanslama yaklaşımı ise Finlandiya'ya özgüydü.

En önemli sonuç: Finlandiya yalnızca reaktörü satın almadı

Loviisa'nın belki de en önemli sonucu, Finlandiya'nın zaman içinde kendi nükleer mühendislik yetkinliğini geliştirmesidir. IAEA'nın Fortum örneğine ilişkin değerlendirmesinde, başlangıçta anahtar teslim bir proje düşünülmesine rağmen, referans VVER-440'a göre gerekli değişikliklerin büyüklüğü nedeniyle Fortum'un architect engineer rolünü üstlenmek zorunda kaldığı belirtilmektedir.

Daha sonra bu birikim; reaktör basınç kabı gevrekleşmesinin yönetimi, acil durum soğutma, ikincil devreye kaçakların kontrolü, PSA çalışmaları, ciddi kaza yönetimi ve güç artırımı gibi alanlarda gerçekleştirilen çok sayıda modernizasyonun temelini oluşturdu. Dolayısıyla Loviisa'nın hikâyesi yalnızca bir “Doğu-Batı teknoloji sentezi” değil, aynı zamanda işletmeci ülkenin tasarım üzerinde giderek daha fazla teknik hâkimiyet kazanmasının hikâyesidir.

Sonuç: Loviisa, VVER teknolojisinin evriminde özel bir yere sahiptir. Çünkü burada Sovyet kökenli bir reaktör tasarımı, Finlandiya'nın güvenlik gereksinimleri ve Batı teknolojileriyle birleştirilmiş; ortaya çıkan tesis ise sonraki yıllarda sürekli modernize edilerek başlangıçtaki tasarımın çok ötesinde bir güvenlik ve işletme altyapısına taşınmıştır.

VVER-1000, VVER ailesinin yaklaşık 1000 MWe sınıfındaki büyük güç reaktörlerine geçişini temsil eder. İlk VVER-1000 tasarımlarından V-187, V-302 ve V-338 sonra geliştirilen V-320, bu güç sınıfının en yaygın ve uzun süre işletilen tasarımlarından biri haline gelmiştir. IAEA kaynaklarında V-320 için yaklaşık 3000 MWt termal güç, 1000 MWe brüt ve 950 MWe net elektrik gücü ile dört çevrimli birincil devre verilmektedir.

VVER-1000'in ortaya çıkışı, yalnızca VVER-440'ın ölçeğinin büyütülmesi olarak değerlendirilmemelidir. Reaktör gücünün yaklaşık iki katına çıkarılması; çekirdek tasarımı, birincil devre, buhar jeneratörleri, pompa sistemleri, elektrik ve kontrol sistemleri ile güvenlik sistemlerinin birlikte yeniden ele alınmasını gerektirmiştir. Özellikle V-320 ile birlikte VVER-1000 ailesi uzun süreli ve geniş coğrafyalı bir işletme deneyimi kazanmıştır.

V-320: VVER-1000 ailesinin yaygınlaşan tasarımı

V-320, VVER-1000 ailesinin en geniş uygulama alanı bulan modellerinden biridir. Rusya'da Balakovo, Kalinin ve Rostov santrallarında; Ukrayna'da Rivne, Khmelnitski, Güney Ukrayna ve Zaporizhzhia santrallarında; Bulgaristan'da Kozloduy 5-6 ve Çekya'da Temelín 1-2'de V-320 tasarımına dayalı üniteler kurulmuştur. Rosatom'un tasarım evrimi dokümanı da bu ülkelerdeki V-320 uygulamalarını ayrı ayrı listeler.

VVER-1000/V-320, yaklaşık 1000 MWe sınıfındaki VVER reaktörlerinin en yaygın ve en uzun süre işletilen tasarım modellerinden biridir. Tasarımın ilk örneklerinden Balakovo-1, 28 Aralık 1985 tarihinde şebekeye bağlanmış ve 23 Mayıs 1986 tarihinde ticari işletmeye geçmiştir. V-320 tasarımında 3000 MWt termal güç, 1000 MWe brüt ve 950 MWe net elektriksel güç öngörülmüştür. Dört birincil soğutma çevrimi, dört yatay buhar jeneratörü ve dört ana soğutma pompası bu tasarımın temel özelliklerindendir.

V-320'nin önemi yalnızca yüksek elektriksel kapasitesinden kaynaklanmaz. Çok sayıda ünitede uzun süre işletilmesi; yakıt, bakım, ekipman güvenilirliği, yaşlanma yönetimi, işletme prosedürleri ve güvenlik değerlendirmeleri açısından geniş bir deneyim birikimi oluşturmuştur. Bununla birlikte V-320, kendi döneminin tasarım gereklerine göre geliştirilmiş bir reaktördür. Daha sonraki VVER tasarımlarında güvenlik sistemlerinin ayrılması ve yedekliliği, ağır kaza yönetimi, hidrojen kontrolü, sismik tasarım, dijital kontrol ve insan-makine arayüzleri gibi alanlarda ilave geliştirmelere gidilmiştir.

V-320'nin güçlü yönleri

V-320'nin sınırlılıkları

V-320'den V-428'e: Evrimin yönü

V-320'nin uzun işletme deneyimi, sonraki tasarımlar için hem korunacak hem de geliştirilecek mühendislik çözümlerinin belirlenmesinde önemli bir referans oluşturmuştur. Rus tasarım belgelerine göre VVER-1000/V-428, V-320'yi prototip alarak geliştirilmiş; tasarımda dört kanallı güvenlik sistemi, çift muhafaza, kor tutucu, yeni kontrol ve teşhis sistemleri, tam dijital kontrol sistemi ve artırılmış sismik dayanım gibi değişiklikler uygulanmıştır.

AES-91, VVER-1000 ailesinin V-320 gibi önceki tasarımlardan edinilen işletme ve mühendislik deneyimi üzerine geliştirilen tasarım çizgilerinden biridir. Tasarımda elektrik üretimine yönelik temel sistemlerin — reaktör, birincil devre ve türbin çevrimi — ana mimarisi büyük ölçüde korunurken, özellikle güvenlik sistemleri ve tesis yerleşiminde önemli değişiklikler yapılmıştır. OECD/NEA kaynakları AES-91'i VVER-1000/V-428 ile ilişkilendirmekte; Tianwan Nükleer Güç Santrali'nin ilk iki ünitesi bu tasarımın uygulandığı başlıca örnek olarak gösterilmektedir.

AES-91'in geliştirilmesindeki temel yaklaşım, VVER-1000'ün büyük güç sınıfındaki işletme deneyimini korurken tasarımın ağır kaza koşullarındaki savunma yeteneğini artırmaktır. Bu kapsamda güvenlik sistemlerinde yedeklilik ve fiziksel ayrım, çift muhafaza yapısı, çekirdek erimesi sonucu oluşabilecek corium'un tutulmasına yönelik core catcher ve hidrojen oluşumunun kontrolünde pasif hidrojen rekombinatörleri gibi çözümler kullanılmıştır. Böylece güvenlik yaklaşımı yalnızca aktif sistemlere değil, aktif ve pasif sistemlerin birlikte kullanılmasına dayandırılmıştır.

AES-91'in Öne Çıkan Tasarım Özellikleri

AES-91'in Güçlü Yönleri

AES-91'in Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

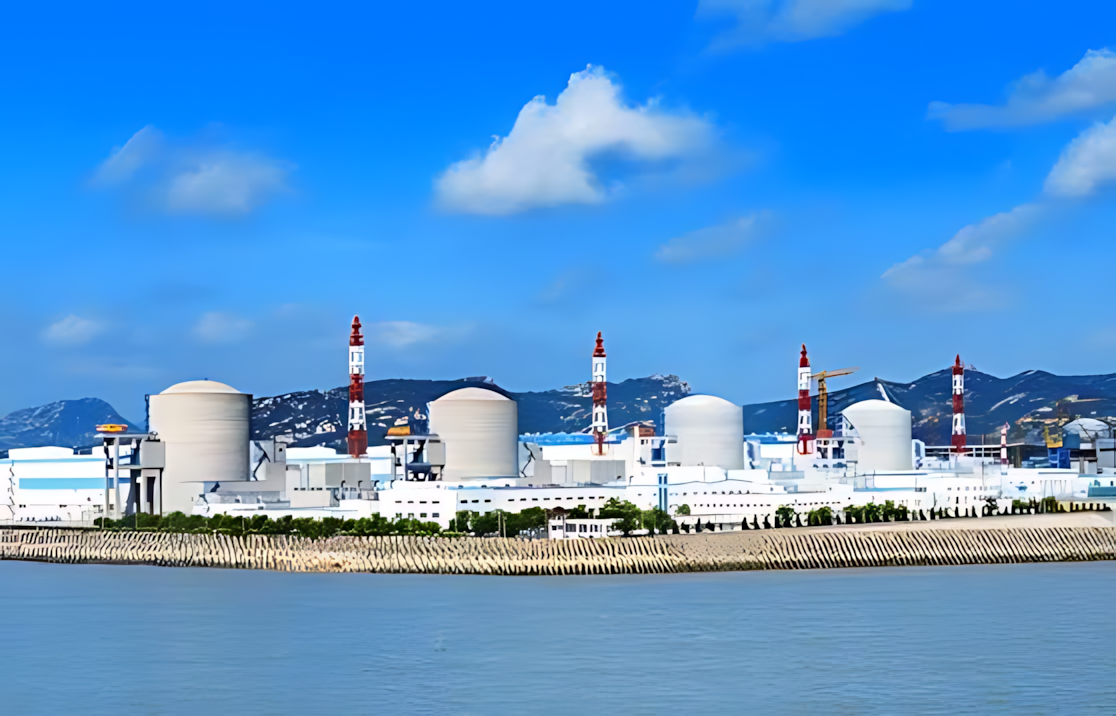

AES-91'in Gerçekleştirildiği Tianwan Santrali

AES-91'in ticari uygulamasının en önemli örneği Çin'in Jiangsu eyaletindeki Tianwan Nükleer Güç Santralidir. İlk iki ünite Rus VVER-1000/V-428 tasarımına dayanmaktadır. Tianwan-1'in inşaatı 20 Ekim 1999'da başlamış, 12 Mayıs 2006'da şebekeye bağlanmış ve 17 Mayıs 2007'de ticari işletmeye geçmiştir. Tianwan-2 ise 14 Mayıs 2007'de şebekeye bağlanmış ve 16 Ağustos 2007'de ticari işletmeye başlamıştır.

Tianwan: VVER-1000'ün uluslararasılaşma ve dijitalleşme dönüm noktası

Tianwan Nükleer Güç Santrali'nin ilk iki ünitesi, VVER tarihinin yalnızca bir ihracat projesi olarak değil, Rus VVER teknolojisinin Batı Avrupa güvenlik ve otomasyon teknolojileriyle geniş ölçekte bir araya getirildiği önemli bir mühendislik deneyimi olarak da değerlendirilmelidir.

Tianwan-1 ve Tianwan-2, VVER-1000/V-428 (AES-91) tasarımına dayanıyordu. Birinci ünitenin inşaatı 20 Ekim 1999'da, ikinci üniteninki 20 Eylül 2000'de başladı. Üniteler sırasıyla 12 Mayıs 2006 ve 14 Mayıs 2007 tarihlerinde şebekeye bağlandı; ticari işletmeye ise 17 Mayıs 2007 ve 16 Ağustos 2007 tarihlerinde girdiler. Her iki ünitenin termal gücü yaklaşık 3000 MWth, brüt elektrik gücü 1060 MWe ve net elektrik gücü 990 MWe seviyesindedir.

Buradaki önemli nokta, reaktör adının tek başına bütün hikâyeyi anlatmamasıdır. V-428, VVER-1000 ailesinin önceki V-320 tasarımından geliştirilen AES-91 çizgisinin bir uygulamasıdır. Ancak Tianwan projesinde tasarım yalnızca Rus mühendislik yaklaşımının aynen ihraç edilmesi şeklinde gerçekleşmemiş; Finlandiya'nın nükleer güvenlik yaklaşımından etkilenmiş çözümler ve Batı menşeli enstrümantasyon ve kontrol teknolojileri de projeye dahil edilmiştir. Dünya Nükleer Birliği, Tianwan-1 ve -2'nin Finlandiya güvenlik özelliklerini ve Siemens-Areva I-C sistemlerini içerdiğini belirtmektedir.

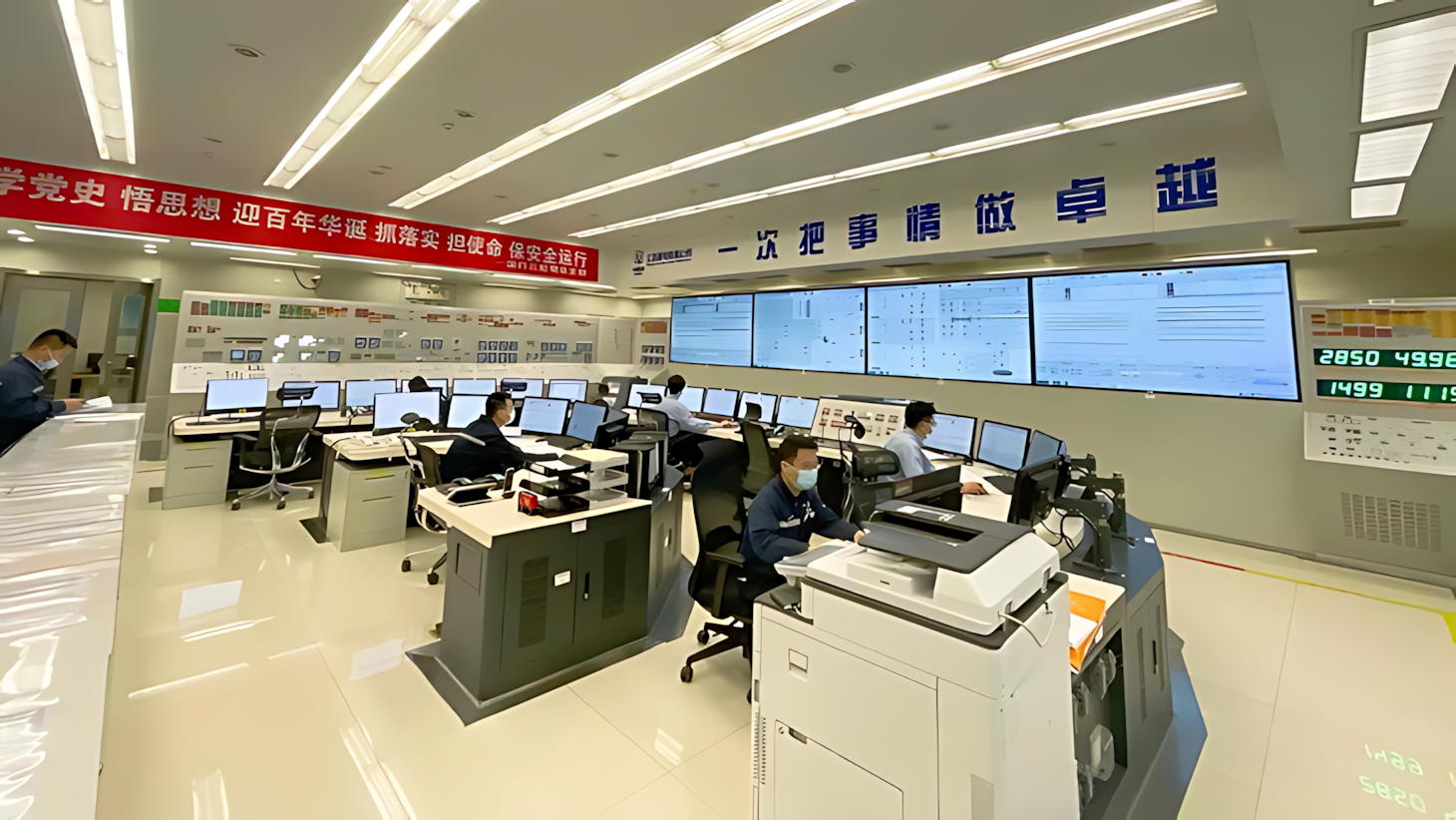

Asıl devrim: Reaktörün yanında dijital kontrol sistemi

Tianwan projesini VVER evrimi açısından özellikle ilginç yapan unsurlardan biri sayısal enstrümantasyon ve kontrol (I&C) mimarisidir. Tianwan-1 ve -2'de Siemens'in TELEPERM XP ve AREVA/Siemens'in TELEPERM XS platformları kullanılmıştır. Akademik kaynaklarda Tianwan, Çin'de tam kapsamlı dijital I&C teknolojisinin erken ve öncü uygulamalarından biri olarak tanımlanmaktadır.

Burada iki farklı fonksiyonun birbirinden ayrılması özellikle önemlidir: TELEPERM XP esas olarak normal işletme ve proses kontrolü tarafında kullanılırken, TELEPERM XS güvenlikle ilgili enstrümantasyon ve koruma fonksiyonlarını gerçekleştiren platform olarak kullanılmıştır. Böylece reaktörün normal işletme otomasyonu ile güvenlik açısından gerekli koruma fonksiyonları birbirinden ayrılmıştır.

TELEPERM XS'in Tianwan-1 ve -2'de 2007'den itibaren kullanıldığı, daha sonra Tianwan-3 ve -4 için de aynı güvenlik sınıfı dijital I&C platformunun seçildiği AREVA tarafından açıkça belirtilmektedir. Sistem; reaktör koruma, reaktör gücü sınırlama, nötron akısı ölçümü, çekirdek izleme, kontrol çubuğu konumu ve acil durum dizel jeneratörleri gibi çeşitli güvenlik açısından önemli işlevlerde kullanılmıştır.

Tianwan'ın VVER otomasyonu açısından önemi

Tianwan deneyiminin önemli tarafı yalnızca "dijital sistem kullanılması" değildir. Daha önemli olan, VVER proseslerinin dijital, dağıtılmış, yedekli ve güvenlik sınıflandırmasına göre ayrılmış bir I&C mimarisi içerisinde yönetilmesidir.

TELEPERM mimarisinde sensörlerden gelen bilgilerin alınması, işlenmesi, yedekli kanallar arasında oylama yapılması ve sonrasında aktüatörlere güvenli komutların gönderilmesi ayrı katmanlar hâlinde ele alınabilmektedir. Tianwan'ın reaktör koruma sistemi de sinyal koşullandırma, sinyal toplama ve işleme, oylama bilgisayarları ve aktüatör öncelik kontrolü gibi katmanlara ayrılmıştır.

Bu yaklaşım, bugün modern nükleer santrallarda gördüğümüz dağıtılmış kontrol sistemleri (DCS), güvenlik sınıfı I&C, reaktör koruma sistemi, bağımsız güvenlik kanalları, oylama mantıkları, olay kayıtları, operatör bilgi sistemleri ve dijital insan-makine arayüzlerinin gelişim çizgisini anlamak açısından önemlidir.

“Rus reaktör + Batı otomasyonu” neden önemliydi?

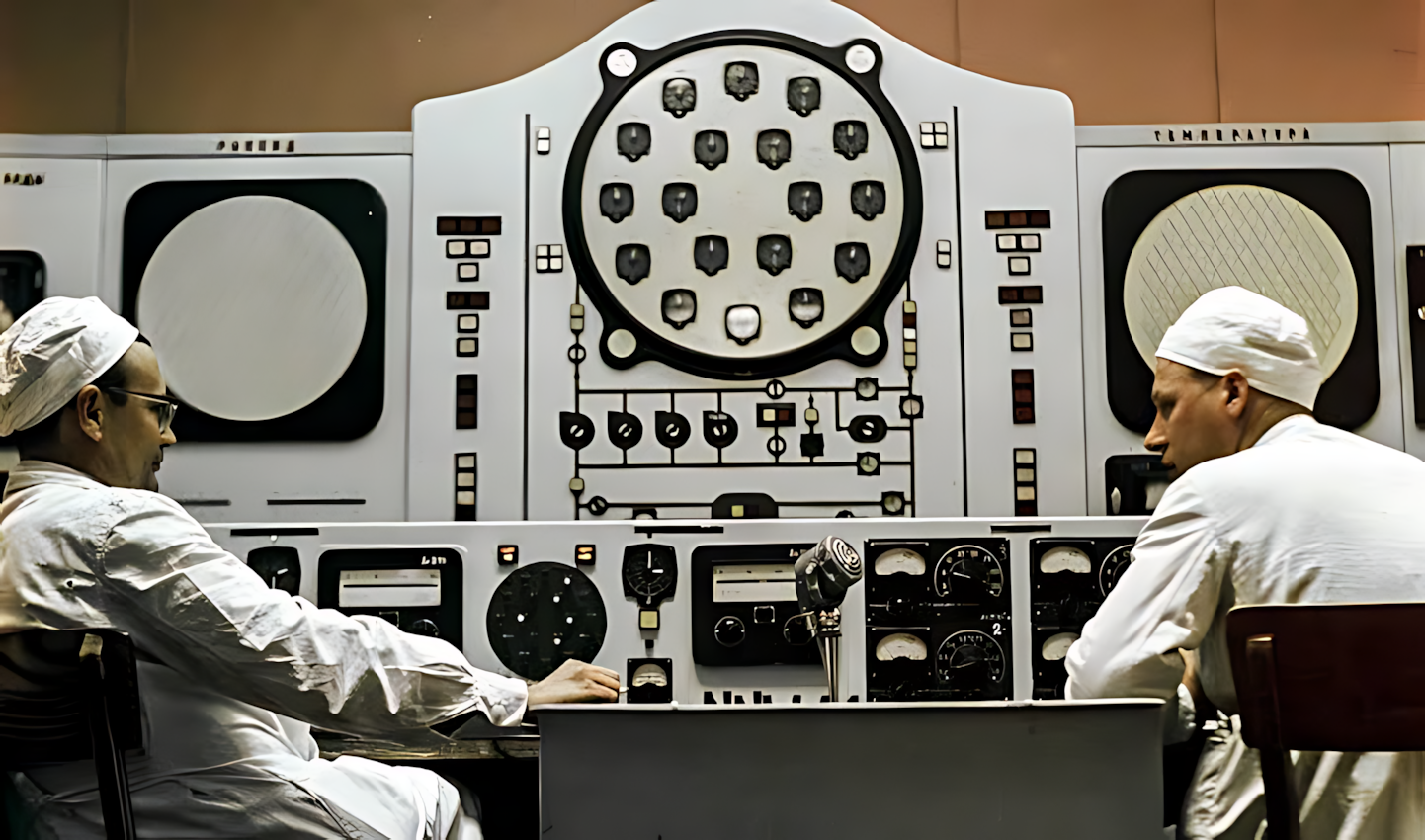

VVER tasarımlarının erken dönemlerinde kontrol ve koruma sistemlerinin önemli bölümü analog ve daha geleneksel donanım mimarilerine dayanıyordu. Tianwan projesinde ise VVER-1000'in nükleer ada teknolojisi ile Batı Avrupa'nın dijital I&C teknolojileri aynı tesiste bütünleştirildi.

Bunun iki yönlü bir etkisi oldu. Rus tasarım kuruluşları açısından farklı güvenlik standartları ve dijital kontrol teknolojileriyle çalışma deneyimi kazanılırken, Çin tarafı da yüksek güvenlik sınıfına sahip dijital I&C'nin kurulması, test edilmesi, işletilmesi ve bakımına ilişkin önemli bir deneyim kazandı.

Çin'de yapılan akademik çalışmalarda Tianwan'ın tam dijital I&C sisteminin uygulanmasında yabancı tedarikçilerin imalat, kurulum, konfigürasyon ve son testlerin büyük bölümünü üstlendiği; sonraki projelerde ise Çinli mühendislerin bu süreçlerde daha büyük sorumluluk almaya başladığı belirtilmektedir. Bu açıdan Tianwan yalnızca bir santral değil, teknoloji transferi ve yerelleştirme açısından da bir öğrenme platformu olmuştur.

Tianwan-3 ve -4: Deneyimin tekrarlanması ve geliştirilmesi

Tianwan-1 ve -2'de elde edilen deneyim burada özellikle önem kazandı. Tianwan-3 ve -4 için VVER-1000/V-428M varyantı kullanıldı. Üçüncü ünitenin inşaatı 27 Aralık 2012'de, dördüncü üniteninki 27 Eylül 2013'te başladı. Üniteler sırasıyla 30 Aralık 2017 ve 27 Ekim 2018'de şebekeye bağlandı ve ticari işletmeye 2018 yılında girdiler.

V-428M, V-428'in basit bir isim değişikliği olarak görülmemelidir. Güç sınıfı da yükselmiş; Tianwan-3 ve -4 yaklaşık 1126 MWe brüt ve 1050–1060 MWe net sınıfına ulaşmıştır. Aynı zamanda önceki ünitelerde kullanılan TELEPERM XS güvenlik I&C yaklaşımının devam ettirilmesi, ilk iki ünitedeki dijital güvenlik otomasyonu deneyiminin yeni ünitelerin tasarımına aktarılması açısından önemlidir.

Tianwan'daki önemli mühendislik zinciri

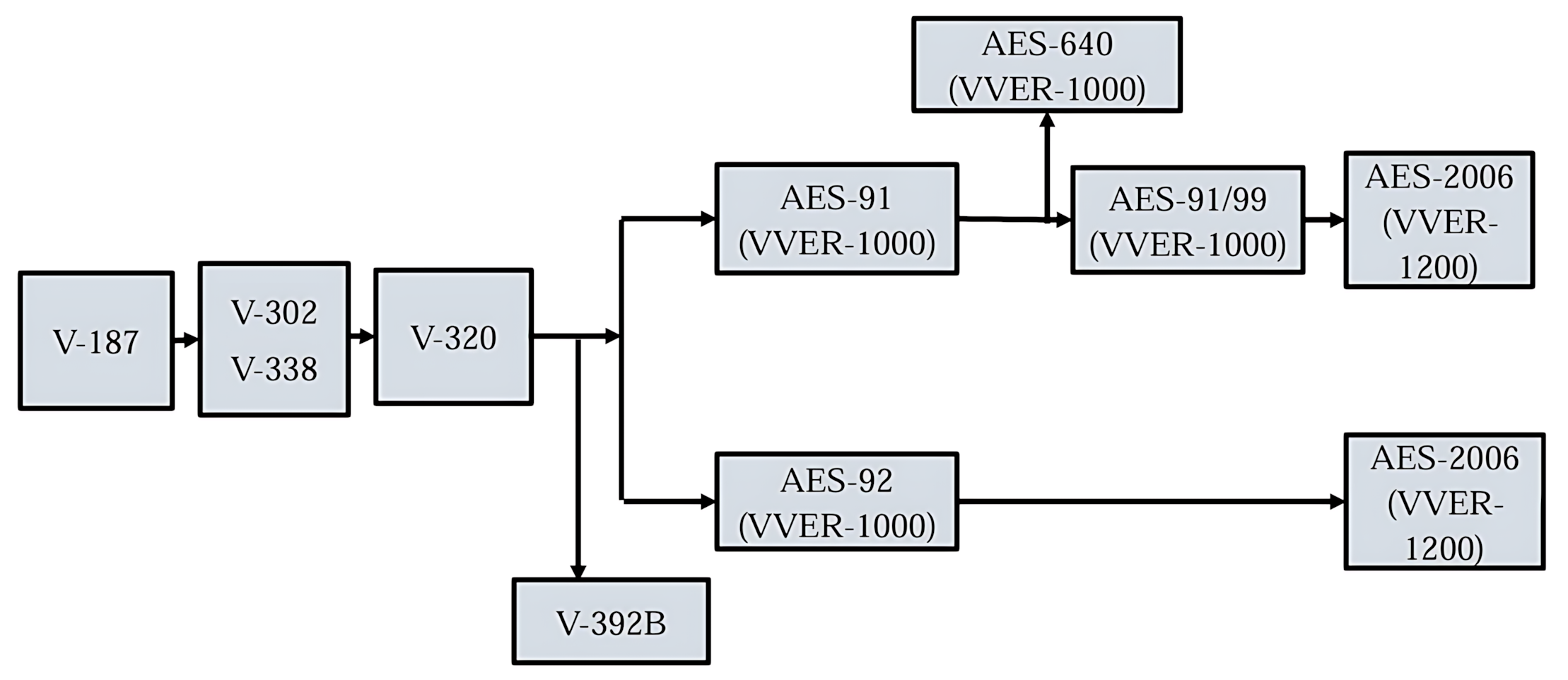

VVER-1000/V-320 AES-91 / V-428 Tianwan-1/2 V-428M / Tianwan-3/4 sonraki VVER tasarım deneyimleri

Bu zincir yalnızca reaktörün termohidrolik veya mekanik tasarımının evrimini değil, aynı zamanda otomasyon, koruma, insan-makine arayüzü, dijital sinyal işleme ve güvenlik sistemlerinin bütünleştirilmesi konusunda edinilen deneyimi de temsil eder.

Tianwan'dan VVER-1200'e uzanan çizgi

Burada dikkatli olmak gerekir: VVER-1200'ün otomasyon sisteminin doğrudan Tianwan'da icat edildiğini söylemek doğru değildir. VVER-1200/V-392M ve V-491 farklı tasarım kollarından gelişmiştir ve kendi I&C mimarilerine sahiptir. Ancak Tianwan, VVER teknolojisinin Batı standartları, dijital güvenlik I&C ve gelişmiş insan-makine arayüzleriyle bütünleştirilmesinin gerçek bir işletme ortamında denenmesi açısından çok önemli bir basamak olmuştur.

Özellikle Tianwan-1 ve -2'de kullanılan TELEPERM XS'in daha sonra Tianwan-3 ve -4'te de sürdürülmesi, dijital güvenlik I&C yaklaşımının tek seferlik bir ihracat çözümü olmadığını; tasarım ve işletme deneyiminin sonraki projelere aktarılabildiğini göstermektedir.

Bu nedenle VVER evrimini yalnızca "V-320 → V-428 → V-392M/V-491" şeklinde reaktör model numaralarıyla takip etmek eksik kalır. Paralel olarak analog kontrol → sayısal kontrol → dağıtılmış kontrol → bağımsız güvenlik I&C → gelişmiş dijital güvenlik ve bilgi sistemleri şeklinde ayrı bir otomasyon evrimi de izlenebilir.

Ve nükleer mühendisliğin meşhur “Eastinghouse” esprisi

VVER teknolojisinin uluslararasılaşmasını anlatırken ilginç bir tarihsel ayrıntı da Finlandiya'daki Loviisa Nükleer Güç Santrali ile ortaya çıkar. Sovyetler Birliği tarafından geliştirilen VVER-440 reaktör teknolojisinin, Finlandiya'nın ve Batı Avrupa'nın güvenlik yaklaşımı ile Batı menşeli ekipman ve kontrol teknolojileriyle birleştirilmesi, dönemin nükleer mühendislik çevrelerinde esprili biçimde “Eastinghouse” olarak adlandırılmıştır.

“Eastinghouse” kelimesi, East ve Westinghouse kelimelerinin birleştirilmesinden oluşan bir kelime oyunudur. Esprinin temelinde, santralin tek bir ülkenin teknolojisinin ürünü olmaması yatmaktadır. Loviisa'da Sovyet VVER reaktör teknolojisi; Westinghouse tarafından sağlanan bazı güvenlik çözümleri, Siemens'in enstrümantasyon ve kontrol teknolojileri ve Finlandiya'daki mühendislik ve güvenlik gereklilikleriyle bir araya getirilmiştir.

Bu nedenle Loviisa örneği, Soğuk Savaş döneminin siyasi ayrımlarına rağmen nükleer mühendislikte teknolojik işbirliğinin mümkün olduğunu gösteren erken örneklerden biridir. Nükleer santralın reaktörünün Sovyet tasarımı olması, santralde kullanılan bütün sistemlerin Sovyet menşeli olması anlamına gelmemiştir. Tam tersine, farklı ülkelerden gelen teknolojiler belirli güvenlik ve tasarım gereklilikleri altında aynı tesiste bütünleştirilmiştir.

Burada “Eastinghouse” yalnızca eğlenceli bir kelime oyunu değildir; nükleer santral tasarımının önemli bir gerçeğini de ortaya koyar: bir nükleer güç santrali çoğu zaman tek bir ülkenin veya tek bir şirketin teknolojisinden oluşan kapalı bir sistem değildir. Reaktör, türbin, güvenlik sistemleri, enstrümantasyon ve kontrol, elektrik sistemleri, yakıt ve diğer ekipmanlar farklı teknoloji geleneklerinden gelebilir.

Loviisa'dan Tianwan'a: Aynı fikrin farklı dönemlerdeki karşılığı

Eastinghouse doğrudan Tianwan'ın adı değildir. Tarihsel olarak bu ifade Loviisa projesiyle ilişkilidir. Ancak Loviisa'da görülen Doğu-Batı teknoloji sentezi, daha sonraki VVER ihracat projelerinde farklı biçimlerde yeniden ortaya çıkmıştır.

Tianwan-1 ve Tianwan-2 bunun özellikle dikkat çekici örneklerinden biridir. Bu ünitelerde VVER-1000/V-428 (AES-91) reaktör tasarımı, Çin'in proje ve işletme deneyimi ile Batı Avrupa kökenli dijital enstrümantasyon ve kontrol teknolojileri aynı projede bir araya gelmiştir. Tianwan'ın ilk iki ünitesinde Siemens/AREVA tarafından geliştirilen TELEPERM XP ve TELEPERM XS tabanlı dijital I&C çözümleri kullanılmıştır.

Dolayısıyla tarihsel çizgi kabaca şöyle okunabilir: Loviisa'da Doğu-Batı mühendislik sentezi → Tianwan'da dijital I&C ile daha ileri bir teknoloji sentezi. Bu, iki projenin aynı olduğu anlamına gelmez; yalnızca VVER teknolojisinin farklı ülkelerin mühendislik birikimleriyle bütünleştirilmesinin zaman içinde nasıl geliştiğini gösterir.

Tianwan örneğinde dikkat çekici olan yalnızca farklı ülkelerden ekipman kullanılması da değildir. Dijital enstrümantasyon ve kontrol sistemlerinin nükleer güvenlik mimarisine entegre edilmesi, VVER teknolojisinin sonraki gelişiminde önemli bir mühendislik deneyimi oluşturmuştur. Normal işletme kontrolü ile güvenlik açısından önemli koruma fonksiyonlarının farklı güvenlik sınıfları ve mimariler içerisinde ele alınması, sonraki dijital nükleer I&C sistemlerinin anlaşılması açısından önemlidir.

Ancak burada da dikkatli olmak gerekir. Modern VVER otomasyonunun tamamının Tianwan'da ortaya çıktığını söylemek doğru değildir. Dijital I&C teknolojileri VVER evriminden bağımsız olarak da gelişmekteydi ve farklı VVER tasarımlarında farklı otomasyon mimarileri kullanılmıştır. Tianwan'ın önemi, bu teknolojilerin VVER-1000 tabanlı büyük bir nükleer güç santralinde gerçek işletme ortamında uygulanması ve sonraki projelere deneyim aktarılmasıdır.

Nitekim Tianwan-3 ve Tianwan-4'te kullanılan V-428M tasarımında da önceki ünitelerden edinilen deneyimin devam ettiği görülür. Böylece Tianwan sahası yalnızca bir VVER ihracat projesi olmaktan çıkıp, reaktör tasarımı, dijital güvenlik I&C, insan-makine arayüzü, işletme deneyimi ve teknoloji transferinin aynı saha üzerinde birkaç nesil boyunca izlenebildiği bir mühendislik laboratuvarına dönüşmüştür.

Eastinghouse'tan Tianwan'a uzanan teknoloji sentezi

Loviisa: Sovyet VVER-440 + Westinghouse güvenlik teknolojileri + Siemens I&C + Finlandiya güvenlik ve mühendislik yaklaşımı

Tianwan: VVER-1000/V-428 + Çin mühendislik ve işletme deneyimi + Batı Avrupa kökenli dijital TELEPERM I&C + farklı uluslararası güvenlik gerekliliklerinin bütünleştirilmesi

Bu iki proje arasında doğrudan bir “aynı tasarımın devamı” ilişkisi kurmak doğru değildir. Ancak ikisi de VVER teknolojisinin uluslararası mühendislik ortamına uyarlanmasının önemli örnekleridir.

Bu açıdan bakıldığında “Eastinghouse” esprisi, VVER tarihinin hoş bir anekdotundan daha fazlasını anlatır. Nükleer teknolojide tasarım mirasının yalnızca reaktör tipinden ibaret olmadığını; güvenlik felsefesi, otomasyon, insan-makine arayüzleri, ekipman standartları, lisanslama yaklaşımı ve işletme deneyiminin de tasarımın evrimine katkıda bulunduğunu gösterir.

Loviisa'da başlayan bu Doğu-Batı teknoloji sentezi, Tianwan'da dijital I&C çağının koşulları altında farklı bir biçim kazanmış; daha sonraki VVER tasarımlarında ise Rus, Avrupa ve uluslararası mühendislik gerekliliklerinin birlikte değerlendirilmesi giderek daha belirgin hâle gelmiştir.

Tianwan'ın VVER tarihindeki gerçek önemi

Tianwan'ın önemi "Rus tasarımı Çin'de çalıştı" cümlesinden daha büyüktür. Proje, farklı nükleer mühendislik geleneklerinin aynı tesiste bütünleştirilebildiğini gösteren önemli bir örnektir.

Olumlu tarafı: VVER-1000'in uluslararası güvenlik gereklilikleriyle uyarlanması, dijital I&C teknolojilerinin gerçek işletme ortamında kullanılması ve Çin'in nükleer otomasyon konusunda önemli bir deneyim kazanmasıdır.

Sınırlı tarafı: Çok uluslu ve çok tedarikçili yapı, sistemler arası arayüzlerin, yazılım konfigürasyonlarının, sorumluluk sınırlarının ve yaşam döngüsü boyunca yedek parça/modernizasyon yönetiminin daha karmaşık hâle gelmesine neden olabilir.

Ayrıca dijital I&C'nin kullanılması otomatik olarak daha güvenli anlamına gelmez. Yazılım doğrulama ve geçerleme, bağımsızlık, ortak nedenli arızalar, siber güvenlik, insan-makine arayüzü ve değişiklik yönetimi gibi yeni güvenlik konularının da sistematik biçimde ele alınması gerekir.

Bu nedenle Tianwan'ı VVER tarihindeki bir "ara durak"tan ziyade, VVER'in Rus/Sovyet mühendislik geleneğinden uluslararası, dijital ve çok disiplinli nükleer mühendislik mimarisine geçişini gösteren önemli bir kilometre taşı olarak değerlendirmek daha anlamlıdır.

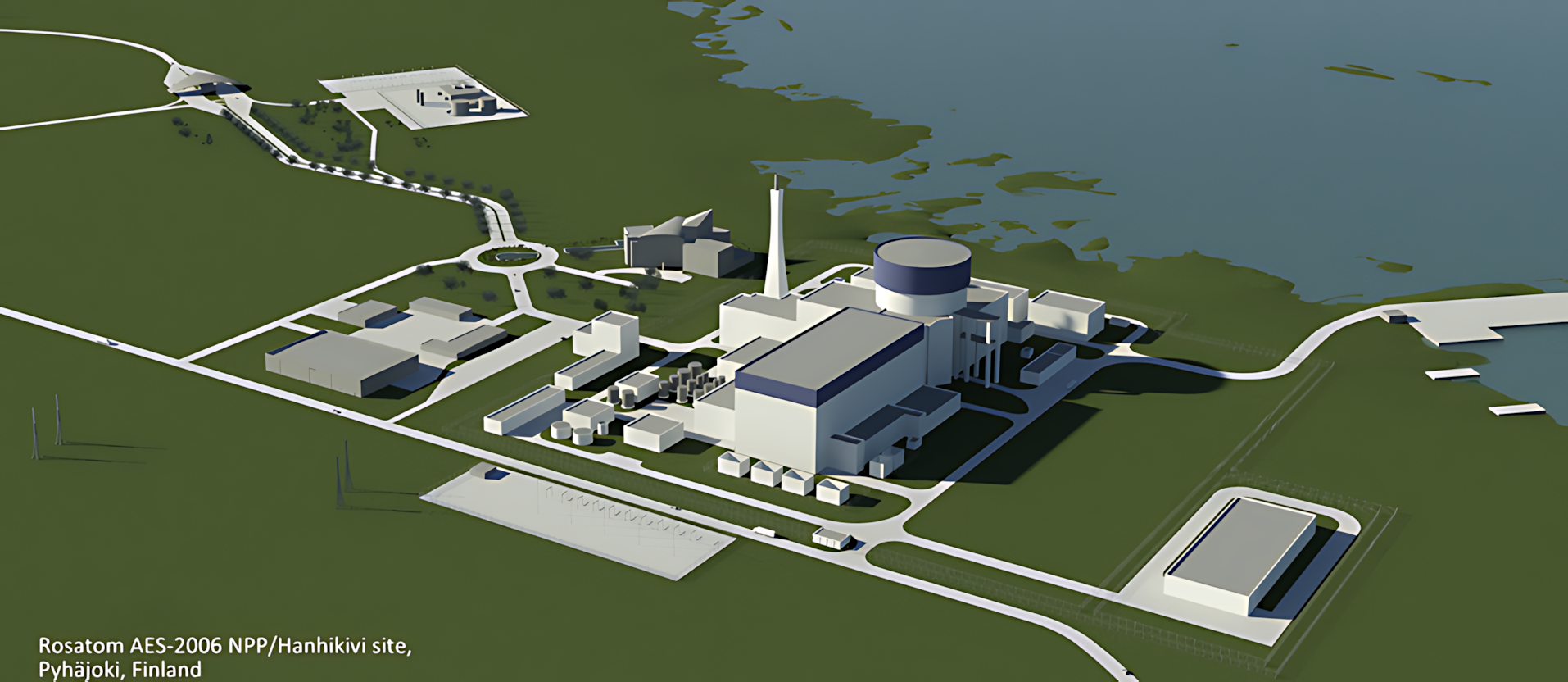

AES-91'den AES-2006'ya

AES-91, VVER tasarım ailesinin sonraki aşamasını anlamak açısından bir geçiş noktası olarak değerlendirilebilir. V-320'den AES-91'e geçişte özellikle güvenlik sistemleri, fiziksel ayrım, ağır kaza yönetimi ve pasif güvenlik çözümleri üzerinde durulurken, sonraki AES-2006/VVER-1200 tasarımlarında bu yaklaşım daha da geliştirilmiştir. Bu nedenle VVER-1200, AES-91'in yalnızca daha yüksek güçlü bir devamı olarak değil, aynı zamanda güvenlik mimarisinin yeniden geliştirilmiş bir sonraki tasarım aşaması olarak ele alınmalıdır.

Hanhikivi-1: Finlandiya'nın VVER-1200 ile İkinci Buluşması

Loviisa, Sovyet VVER teknolojisinin Finlandiya'nın Batılı güvenlik yaklaşımıyla bütünleştirilebileceğini göstermişti. Hanhikivi-1 ise aynı soruyu çok daha modern bir reaktör tasarımı için yeniden gündeme getirdi: VVER-1200/V-491, Finlandiya'nın gelişmiş nükleer güvenlik ve lisanslama gerekliliklerini karşılayabilecek şekilde Pyhäjoki'de kurulabilir miydi?

Fennovoima, Aralık 2013'te Rusatom Overseas ile Hanhikivi-1 için AES-2006 tasarım ailesine ait VVER-1200/V-491 reaktörünün tedariki konusunda anlaşmaya vardı. Projenin yeri Finlandiya'nın Pyhäjoki bölgesindeki Hanhikivi yarımadasıydı. Tasarımın elektrik gücü yaklaşık 1.200 MW sınıfındaydı; bazı tedarikçi kaynaklarında soğuk deniz suyu koşulları nedeniyle brüt güç yaklaşık 1.250 MWe olarak ifade edildi.

Bu kez gene yalnızca reaktör değil, tasarımın kendisi Finlandiya'ya uyarlanacaktı

Hanhikivi-1'in önemli yönlerinden biri, Finlandiya'nın projeden yalnızca bir “hazır reaktör satın almasını” beklememesiydi. V-491'in Finlandiya'nın nükleer güvenlik mevzuatı, STUK'un düzenleyici beklentileri, saha koşulları ve lisanslama süreciyle uyumlu hâle getirilmesi gerekiyordu. Fennovoima'nın 2021 yılında yaptığı açıklamada, tasarım ve lisanslama dokümantasyonunun Finlandiya gereklerine ve düzenleyici inceleme süreçlerine uyarlanmasının beklenenden daha uzun sürdüğü açıkça belirtilmiştir.

Bu süreçte yalnızca reaktör adının veya güç değerinin değiştirilmesi söz konusu değildi. Güvenlik sistemleri, kontrol ve koruma sistemleri, elektrik sistemleri, yardımcı sistemler, saha koşulları, dış tehlikeler, acil durum düzenlemeleri, güvenlik analizleri ve tasarım dokümantasyonunun Finlandiya'nın düzenleyici çerçevesiyle uyumlu hâle getirilmesi gerekiyordu.

Loviisa ile temel fark

Loviisa'da Sovyet VVER-440 tasarımı, Finlandiya ve Batı teknolojileriyle çok güçlü biçimde uyarlanmış bir erken dönem VVER örneği olarak ortaya çıkmıştı. Hanhikivi-1'de ise başlangıç noktası zaten daha gelişmiş olan VVER-1200/V-491 idi. Dolayısıyla mesele eski bir tasarımı modernleştirmekten çok, modern bir Rus tasarımının Finlandiya'nın bağımsız düzenleyici ve lisanslama sistemi altında kabul edilebilir bir tasarıma dönüştürülmesiydi.

Hanhikivi-1 neden önemliydi?

• VVER-1200/V-491'in Avrupa'daki önemli bir uygulaması olacaktı. Tasarım, AES-2006 ailesinin St. Petersburg Atomenergoproekt tarafından geliştirilen V-491 koluyla ilişkilidir.
• Finlandiya'nın bağımsız lisanslama yaklaşımı korunacaktı. Reaktör tedarikçisinin Rus olması, güvenlik değerlendirmesinin Rusya'daki onaylarla sınırlı kalacağı anlamına gelmiyordu.
• VVER-1200'ün Finlandiya koşullarındaki tasarım uyarlaması, Rus tasarımının farklı bir ulusal düzenleyici ortamda ne ölçüde uyarlanabileceği açısından önemli bir mühendislik deneyimi olabilirdi.
• Finlandiya'nın Loviisa'dan gelen VVER işletme deneyimi ile modern VVER-1200 tasarımının bir araya getirilmesi hedefleniyordu.

Projenin sonu: teknik, ekonomik ve jeopolitik risklerin birleşmesi

Hanhikivi-1 projesi planlandığı şekilde tamamlanamadı. Fennovoima, 2 Mayıs 2022'de RAOS Project ile imzalanan EPC sözleşmesini feshettiğini açıkladı. Şirket gerekçe olarak projenin son yıllarda büyüyen gecikmelerini, RAOS Project'in projeyi gerçekleştirme kapasitesiyle ilgili sorunları ve Ukrayna'daki savaşın proje risklerini daha da artırmasını gösterdi.

Bunun ardından Fennovoima, 24 Mayıs 2022'de Hanhikivi-1 için yapılmış inşaat lisansı başvurusunu geri çekti. Böylece Pyhäjoki'de VVER-1200/V-491 kurulmasına yönelik proje fiilen sona erdi.

Önemli bir ayrım

Hanhikivi-1'in iptal edilmesini yalnızca “reaktör teknolojisi başarısız oldu” şeklinde yorumlamak doğru değildir. Proje; tasarım ve lisanslama sürecindeki gecikmeler, tedarik ve proje yönetimi sorunları, finansman ve sözleşme ilişkileri ve 2022 sonrasında ortaya çıkan jeopolitik koşulların birlikte etkilediği çok büyük ölçekli bir nükleer yatırım projesiydi.

Dolayısıyla Hanhikivi-1'in tamamlanamamış olması, tek başına VVER-1200/V-491'in teknik performansı hakkında bir işletme verisi olarak değerlendirilemez. Çünkü reaktör hiçbir zaman ticari işletmeye ulaşmadı.

Loviisa'dan Hanhikivi'ye: yaklaşık yarım yüzyıllık fark

Finlandiya'nın VVER deneyimine kronolojik olarak bakıldığında ilginç bir tablo ortaya çıkar. Loviisa-1'in 1977'de şebekeye bağlanmasıyla başlayan VVER deneyimi, onlarca yıllık işletme, bakım, modernizasyon ve güvenlik geliştirmelerinden geçti. Hanhikivi-1 ise bu birikimin üzerine, çok daha modern bir VVER-1200/V-491 tasarımı getirmeyi amaçlıyordu. Loviisa bugün işletmede kalırken Hanhikivi projesi 2022'de sona erdi.

Bu nedenle Hanhikivi-1, VVER evriminde “başarılı bir yeni VVER santrali” olarak değil, modern bir VVER tasarımının farklı ve yüksek standartlı bir ulusal düzenleyici ortamda uygulanmasının karşılaştığı teknik, lisanslama, proje yönetimi ve jeopolitik zorlukları gösteren önemli bir vaka olarak değerlendirilmelidir.

AES-92, VVER-1000 ailesinin V-320 sonrasındaki önemli tasarım aşamalarından biridir. Tasarım çizgisi Moskova Atomenergoproekt tarafından geliştirilmiş ve V-392 tasarım yaklaşımından türetilmiştir. OECD/NEA kaynaklarında AES-92; VVER-1000/V-412 ve VVER-1000/V-466 tasarımlarıyla ilişkilendirilmektedir. AES-92'nin ilk ticari uygulaması Hindistan'daki Kudankulam Nükleer Güç Santrali'nin 1. ve 2. ünitelerinde gerçekleştirilen VVER-1000/V-412 tasarımıdır.

AES-92'nin geliştirilmesinde temel amaç, VVER-1000'ün ana güç üretim mimarisini büyük ölçüde korurken güvenlik sistemlerini, ağır kaza yönetimini ve dış tehlikelere karşı dayanıklılığı geliştirmek olmuştur. Bu nedenle tasarımda yalnızca aktif güvenlik sistemlerinin kapasitesi değil, aktif ve pasif güvenlik sistemlerinin birlikte kullanılması da önemli bir yer tutar.

AES-92'nin Öne Çıkan Güvenlik Özellikleri

V-320 ile AES-92 Arasındaki Gelişim

AES-92'nin Güçlü Yönleri

AES-92'nin Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

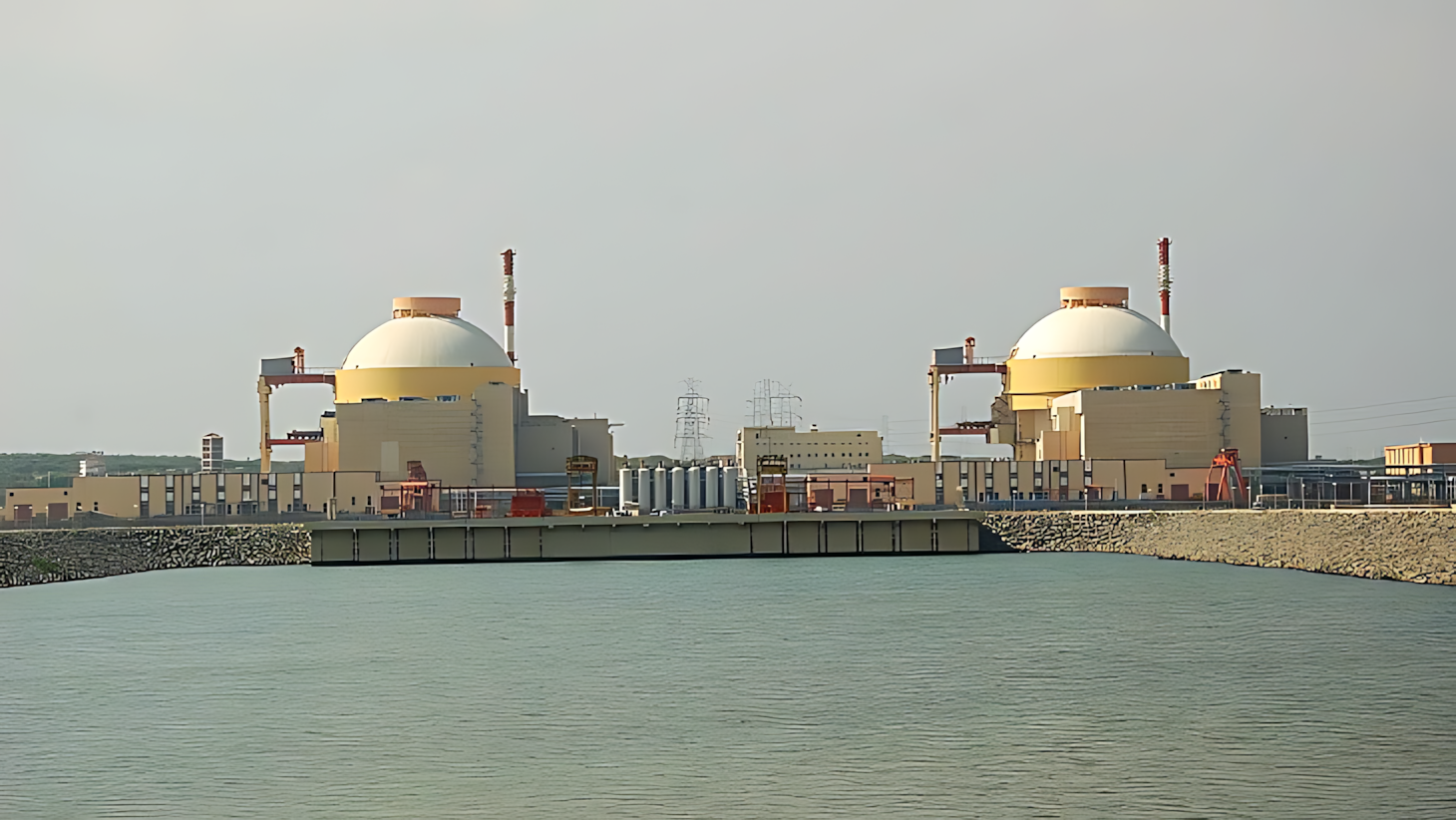

Kudankulam-1 ve Kudankulam-2

Kudankulam-1 ve Kudankulam-2, AES-92 tasarımının gerçek işletme koşullarındaki ilk önemli uygulamasıdır. Hindistan'ın Tamil Nadu eyaletinde, Mannar Körfezi kıyısındaki Kudankulam sahasında inşa edilen bu iki ünite, Rusya tarafından geliştirilen VVER-1000/V-412 tasarımını Hindistan'ın nükleer düzenleme, işletme ve saha koşullarıyla bir araya getiren uzun soluklu bir projedir.

AES-92, VVER-1000 ailesinin geliştirilmiş tasarım çizgilerinden biridir. V-412 uygulamasında klasik aktif güvenlik sistemlerinin yanında pasif güvenlik çözümlerine de önemli bir yer verilmiştir. Bunlar arasında çift muhafaza, pasif çekirdek soğutmaya katkı sağlayan hidrolik akümülatörler ve artık bozunma ısısının pasif olarak uzaklaştırılması için ısı eşanjörleri bulunmaktadır.

Kudankulam-1'in ilk kritiklik aşaması 13 Temmuz 2013'te gerçekleşti. Ünite 22 Ekim 2013'te Güney Hindistan elektrik şebekesine bağlandı ve 7 Haziran 2014'te 1000 MWe nominal güce ulaştı. Ticari işletme ise 31 Aralık 2014'te başladı.

Bu tarih sıralaması, nükleer santrallerde "şebekeye bağlanma" ile "ticari işletmeye geçiş"in aynı olay olmadığını da göstermesi açısından önemlidir. Şebekeye ilk elektrik verildikten sonra reaktörün farklı güç seviyelerinde test edilmesi, sistemlerin doğrulanması ve düzenleyici kabul süreçlerinin tamamlanması gerekir.

Kudankulam-2, ilk ünitenin ardından aynı VVER-1000/V-412 tasarım çizgisinin ikinci uygulaması olarak devreye alındı. Ünite 10 Temmuz 2016'da ilk kritikliğe ulaştı, 29 Ağustos 2016'da şebekeye bağlandı ve 31 Mart 2017'de ticari işletmeye geçti.

İki ünitenin aynı sahada bulunması, işletmeci açısından önemli bir avantaj da oluşturdu. Aynı tasarım ailesine ait iki ünitenin işletilmesi; bakım, eğitim, yedek parça yönetimi, prosedürler, personel yetkinliği ve işletme deneyiminin paylaşılması açısından ortak bir teknik altyapı oluşturulmasına olanak sağladı.

Kudankulam sahasındaki VVER programı ilk iki üniteyle sınırlı kalmadı. Kudankulam-3 ve Kudankulam-4 de VVER-412 tasarımını kullanmaktadır. IAEA'nın güncel Reference Data Series kayıtlarında her iki ünite 3000 MWt termal ve 1000 MWe brüt kapasitede VVER-412/PWR olarak listelenmektedir.

Kudankulam-3 için inşaat başlangıcı Haziran 2017, Kudankulam-4 için ise Ekim 2017 olarak kaydedilmiştir. Her iki ünite 2023 yılında şebekeye bağlanmış; IAEA'nın güncel kayıtlarında Kudankulam-3 için Ekim 2024, Kudankulam-4 için ise Ağustos 2024 ticari işletme tarihleri yer almaktadır.

AES-92/V-412'nin Kudankulam'daki uygulaması, VVER-1000 ailesinin klasik tasarım deneyimi ile daha gelişmiş aktif-pasif güvenlik yaklaşımının birleştiği bir aşamayı temsil eder. Bu nedenle Kudankulam-1 ve -2, daha sonra geliştirilen VVER-1200/AES-2006 tasarımlarına geçişi anlamak açısından da önemlidir.

Buradaki evrim, “eski tasarım bir anda yeni tasarıma dönüştü” şeklinde değil; VVER-1000 işletme deneyimi → AES-91/AES-92 güvenlik geliştirmeleri → AES-2006/VVER-1200 şeklinde kademeli bir mühendislik gelişimi olarak okunmalıdır.

AES-92'nin VVER Evrimindeki Yeri

VVER-1000 V-320'den AES-91 ve AES-92 tasarımlarına geçişte temel değişim, yalnızca reaktör gücünde veya ekipman kapasitesinde değil, güvenlik felsefesinin daha kapsamlı hale gelmesinde görülmektedir. AES-91 ve AES-92 farklı tasarım kuruluşlarının geliştirdiği iki ayrı tasarım çizgisidir; bu nedenle ikisini birbirinin tamamen aynı versiyonu olarak değerlendirmek doğru değildir.

AES-92 özellikle pasif çekirdek soğutma, pasif bozunma ısısı uzaklaştırma, çift muhafaza, core catcher ve hidrojen yönetimi gibi özellikleriyle VVER-1000 ailesindeki önemli bir gelişim aşamasını temsil eder. Daha sonra geliştirilen AES-2006/VVER-1200 tasarımları ise bu deneyimden yararlanarak daha yüksek termal güç, farklı pasif güvenlik sistemleri ve yeni tasarım gereklilikleri doğrultusunda geliştirilmiştir.

AES-91/99, VVER-1000 ailesinin AES-91 tasarımından elde edilen deneyimlerin ve Avrupa'daki nükleer güvenlik gerekliliklerinin dikkate alınmasıyla geliştirilen bir sonraki tasarım aşamasıdır. Tasarımın reaktör modeli VVER-1000/V-466 olarak tanımlanmıştır. Özellikle Finlandiya'daki yeni nükleer güç santrali ihalesine hazırlanmak amacıyla geliştirilmiş ve Finlandiya'nın ulusal gereklilikleri ile European Utility Requirements (EUR) gibi Avrupa tasarım kriterleri dikkate alınmıştır.

AES-91/99'un geliştirilmesi, VVER tasarımlarının yalnızca Rusya'daki ulusal tasarım kuralları çerçevesinde değil, farklı ülkelerin düzenleyici beklentileri ve uluslararası tasarım kriterleri dikkate alınarak uyarlanabileceğini göstermesi bakımından önemlidir. Bu nedenle AES-91/99'u yalnızca bir reaktör gücü veya ekipman değişikliği olarak değil, tasarımın farklı bir düzenleyici ortama uyarlanması yönündeki mühendislik çalışması olarak değerlendirmek daha doğru olur.

Avrupa ve Finlandiya Gerekliliklerinin Etkisi
AES-91'den AES-91/99'a Geçiş

AES-91/99'un geliştirilmesinde temel yaklaşım, VVER-1000'ün ana reaktör ve güç üretim prensibini korurken güvenlik, malzeme, kontrol ve izleme sistemleri, ekipman güvenilirliği ve tasarım ömrü gibi alanlarda yeni gerekliliklere uyum sağlamaktı. Rosatom'un tasarım evrimi dokümanında AES-91/99, VVER-1000 ailesinin 60 yıllık reaktör hizmet ömrü hedeflenen bir sonraki tasarım aşaması olarak tanımlanmaktadır.

AES-91/99'un Öne Çıkan Tasarım Geliştirmeleri

AES-91/99'un Güçlü Yönleri

AES-91/99'un Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

AES-91/99 İçin Gündeme Gelen Projeler

AES-91/99/V-466 için en önemli uygulama alanı Finlandiya'daki yeni nükleer güç santrali arayışıdır. Rosatom'un tasarım evrimi dokümanında AES-91/99'un 1999 yılında Finlandiya'daki rekabetçi ihale sürecine katılmak amacıyla geliştirildiği belirtilmektedir.

Finlandiya'daki daha sonraki ihale sürecinde, 2003 yılında Atomstroyexport tarafından sunulan tasarım VVER-91/99 (V-466) olarak kaydedilmiş ve yaklaşık 1060 MWe brüt güç sınıfında değerlendirilmiştir.

AES-91/99'un VVER Evrimindeki Yeri

AES-91/99, VVER ailesinin evriminde önemli bir geçiş aşamasını temsil eder: VVER-1000 V-320'deki geniş işletme deneyiminden V-428/AES-91 ile geliştirilen güvenlik mimarisine, oradan da farklı Avrupa düzenleyici gerekliliklerini karşılamaya yönelik V-466/AES-91/99 tasarımına geçilmiştir.

Bu aşamanın en önemli özelliği, güvenlik özelliklerinin yalnızca teknik olarak geliştirilmesi değil, tasarımın farklı bir düzenleyici ortamda değerlendirilebilir hale getirilmesidir. Finlandiya örneğinde bu süreç tasarımın gerçekleştirilmesine kadar ilerlememiş olsa da, VVER tasarım ailesinin sonraki nesillerinde Avrupa ve uluslararası gerekliliklerin dikkate alınması açısından bir mühendislik deneyimi oluşturmuştur.

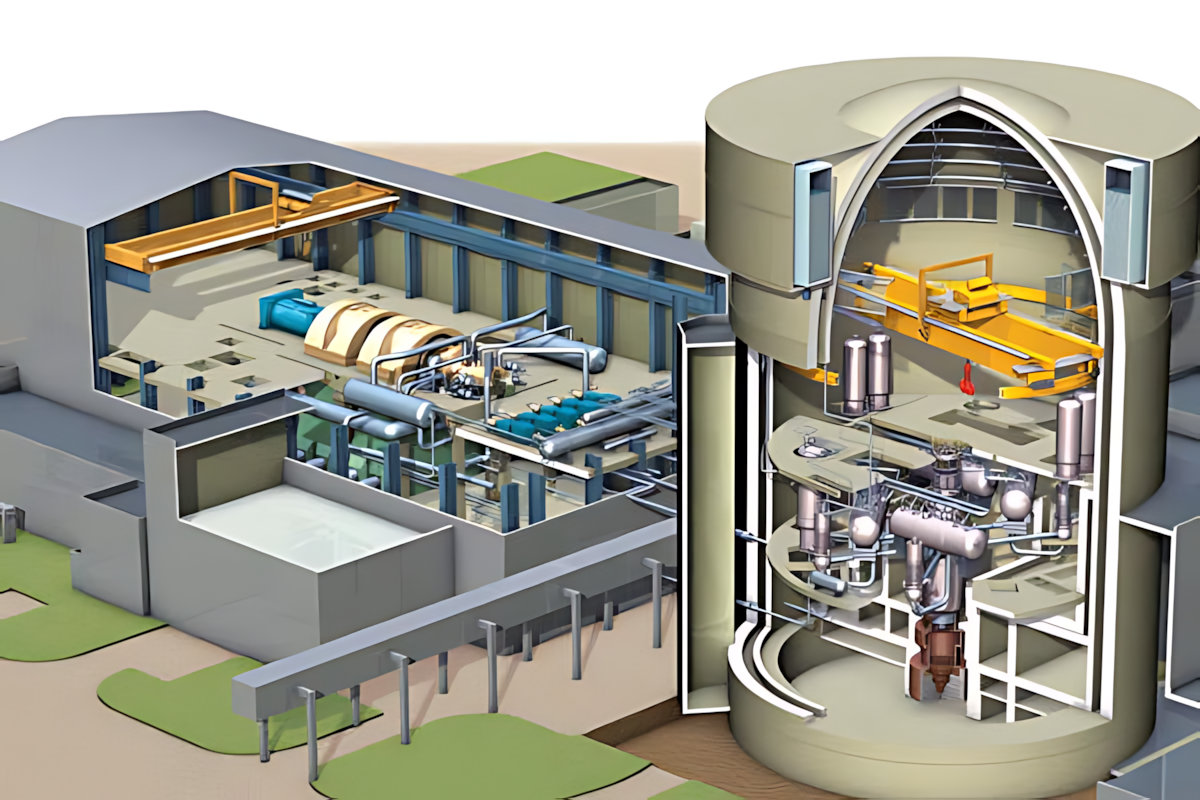

AES-2006, VVER-1000 ailesinden geliştirilen VVER-1200 sınıfının temel tasarım çerçevesidir. Tasarım, önceki VVER-1000/AES-91 ve AES-92 projelerinden edinilen mühendislik deneyimini kullanırken, daha yüksek elektrik gücü, daha uzun tasarım ömrü, pasif güvenlik sistemlerinin daha kapsamlı kullanılması ve ağır kaza koşullarına karşı ilave savunma katmanları gibi hedefleri bir araya getirmiştir.

Bununla birlikte VVER-1200 tek bir reaktör modelinden ibaret değildir. AES-2006 kapsamında başlıca iki tasarım ailesi ortaya çıkmıştır: Moskova Atomenergoproekt tarafından geliştirilen VVER-1200/V-392M ve Saint Petersburg Atomenergoproekt tarafından geliştirilen VVER-1200/V-491. IAEA, V-392M'in AES-92 tasarımından; V-491'in ise Tianwan için geliştirilen AES-91 tasarım çizgisinden türetildiğini belirtmektedir. Her iki tasarım da dört çevrimli VVER-1200 sınıfındadır.

VVER-1200 / AES-2006 Temel Teknik Özellikleri

IAEA ARIS verileri V-392M ve V-491 için 3.200 MWth, 298,2 °C giriş, 328,9 °C çıkış, 16,2 MPa birincil devre basıncı ve 60 yıllık tasarım ömrü değerlerini vermektedir. Bu değerler tasarım ailesinin genel karakterini gösterir; belirli bir VVER-1200 varyantının bütün ayrıntıları aynı olmak zorunda değildir.

V-392M ve V-491: İki Ana AES-2006 Tasarım Çizgisi

VVER-1200'de Güvenlik Yaklaşımı

VVER-1000'den VVER-1200'e Geçiş

VVER-1200'ün Güçlü Yönleri

VVER-1200'ün Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

Kurulu VVER-1200 Santralleri

VVER-1200 ailesinin ilk işletmeye alınan örneği Rusya'daki Novovoronezh II-1 ünitesidir. Ünite 2016 yılında şebekeye bağlanmıştır. Ardından Novovoronezh II-2, Leningrad II üniteleri ve Belarus NGS gibi projeler devreye girmiştir. Bu tesisler farklı VVER-1200 varyantlarını temsil eder.

Dünya Nükleer Birliği'nin güncel reaktör verileri Novovoronezh II-1'in 5 Ağustos 2016, Novovoronezh II-2'nin 1 Mayıs 2019, Leningrad II-1'in 9 Mart 2018 ve Leningrad II-2'nin 22 Ekim 2020 tarihlerinde şebekeye bağlandığını; Belarus-1'in ise 2020'de işletmeye geçtiğini göstermektedir.

VVER-1200'ün Rusya Dışındaki Uygulamaları

VVER-1200 ailesi farklı ülkelerde aynı model koduyla değil, ülke ve proje gerekliliklerine göre değiştirilmiş varyantlarla uygulanmaktadır. Bu durum VVER-1200'ü tek bir standart tesis olarak değil, ortak bir tasarım ailesi olarak değerlendirmeyi gerektirir.

VVER-1200'ün Tasarım Evrimindeki Yeri

VVER-1200/AES-2006, VVER ailesinde yalnızca güç artışını ifade etmez. Önceki VVER-1000 tasarımlarından gelen dört çevrimli basınçlı su reaktörü mimarisi korunurken, pasif güvenlik sistemlerinin daha kapsamlı kullanımı, ağır kaza yönetimi, uzun süreli artık ısı uzaklaştırma, hidrojen kontrolü, tasarım ömrü ve insan hatalarına karşı tasarım toleransı gibi konular daha belirgin hale gelmiştir.

Bununla birlikte VVER-1200'ün değerlendirilmesinde tasarım özellikleri ile gerçek işletme deneyimini birbirinden ayırmak gerekir. İlk VVER-1200 ünitesi 2016 yılında işletmeye alınmıştır. Dolayısıyla VVER-1000'ün birkaç on yıla yayılan işletme geçmişi ile VVER-1200'ün halen gelişmekte olan işletme veri tabanı aynı uzunlukta değildir.

“VVER-1200” ifadesi tek bir birebir santral tasarımını değil, yaklaşık 1.200 MWe elektrik gücü sınıfındaki bir reaktör ailesini ifade eder. Aynı temel VVER basınçlı su reaktörü mimarisi korunurken; farklı ülkelerin düzenleyici gereklilikleri, saha koşulları, elektrik şebekesi özellikleri, iklim, soğutma koşulları, sismik parametreler ve proje ihtiyaçlarına göre farklı tasarım varyantları geliştirilmiştir.

IAEA ARIS, VVER-1200 ailesinin en azından V-392M ve V-491 tasarımlarını ayrı modeller olarak listeler. Her iki tasarım için 3.200 MWth reaktör ısıl gücü, 298,2 °C giriş, 328,9 °C çıkış, 16,2 MPa birincil devre basıncı ve 60 yıllık tasarım ömrü değerleri verilmektedir. Bununla birlikte, farklı proje ülkelerinde kullanılan V-509, V-523 ve V-529 gibi varyantlar, aynı temel tasarım ailesinin saha ve proje koşullarına uyarlanmış biçimleridir.

Başlıca VVER-1200 Varyantları

V-392M: Novovoronezh Referans Tasarımı

V-392M, AES-2006 tasarımının Moskova Atomenergoproekt çizgisindeki önemli uygulamasıdır. Rusya'daki Novovoronezh II-1 ve II-2 üniteleri bu tasarımı temsil eder. IAEA ARIS verilerinde V-392M için 3.200 MWth termal güç, 16,2 MPa birincil devre basıncı ve 60 yıllık tasarım ömrü verilmektedir.

Novovoronezh II-1'in şebeke bağlantısı 2016 yılında, II-2'nin ise 2019 yılında gerçekleşmiştir. Bu iki ünite, daha sonraki bazı VVER-1200 projeleri için önemli referans noktaları oluşturmuştur.

V-491: Farklı Projelere Uyarlanabilen Tasarım Çizgisi

V-491, Saint Petersburg Atomenergoproekt tasarım çizgisindeki VVER-1200/AES-2006 modelidir. Rusya'daki Leningrad II üniteleri, Belarus NGS ve Çin'deki Tianwan'ın 7. ve 8. üniteleri V-491 tasarım ailesinin farklı uygulamalarını temsil etmektedir.

V-491'in farklı ülkelerde uygulanması, ortak bir reaktör mimarisinin farklı ulusal düzenleyici ve saha koşullarına uyarlanabilmesine ilişkin önemli bir örnek oluşturur. Ancak bu durum, bu tesislerin bütün ayrıntılarının birbirinin aynısı olduğu anlamına gelmez.

V-509: Akkuyu İçin Geliştirilen VVER-1200 Varyantı

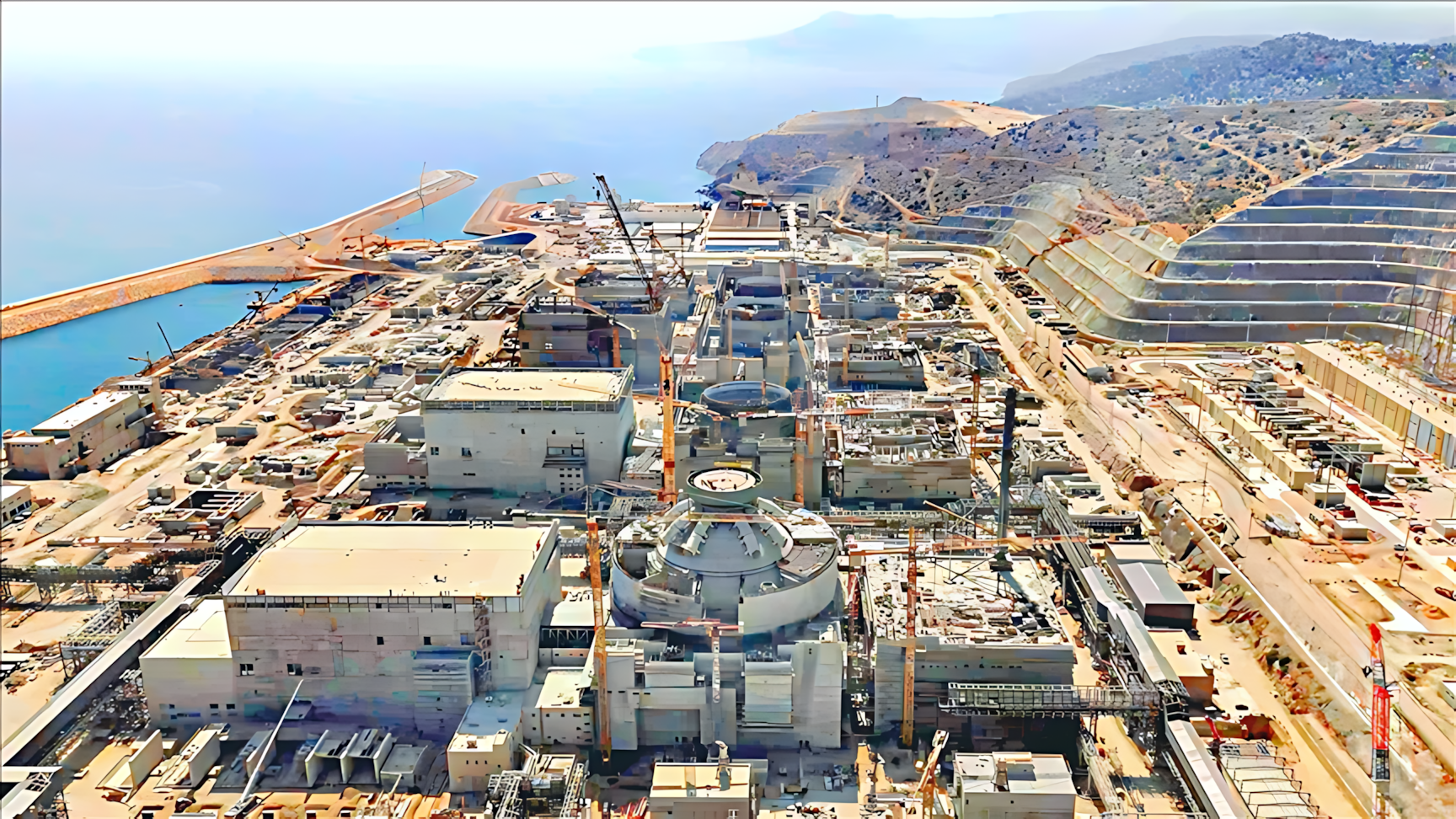

Türkiye'deki Akkuyu Nükleer Güç Santrali'nin dört ünitesi VVER V-509 tasarımına sahiptir. IAEA'nın güncel reaktör kayıtlarında Akkuyu üniteleri 3.200 MWth termal güç, 1.200 MWe brüt ve 1.114 MWe net elektrik gücü ile gösterilmektedir.

Akkuyu-1'in inşaatı 2018, Akkuyu-2'nin 2020, Akkuyu-3'ün 2021 ve Akkuyu-4'ün 2022 yılında başlamıştır. Dört ünite aynı V-509 tasarım ailesini kullanmakla birlikte, her ünitenin inşaat, devreye alma ve lisanslama aşaması ayrı olarak değerlendirilmelidir.

V-523: Rooppur ve Bangladeş Varyantı

Bangladeş'teki Rooppur Nükleer Güç Santrali, VVER-1200 ailesinin V-523 varyantını kullanmaktadır. Bangladeş'in IAEA'ya sunduğu ulusal raporda Rooppur tasarımının Novovoronezh II'deki V-392M tasarımını referans aldığı ve reaktör tesisinin V-523 olarak tanımlandığı belirtilmektedir.

Rooppur-1'in inşaatı Kasım 2017'de, Rooppur-2'nin inşaatı ise Temmuz 2018'de başlamıştır. Her iki ünite 3.200 MWth termal ve 1.200 MWe brüt güç sınıfındadır. Güncel reaktör kayıtlarında Rooppur için yaklaşık 1.080 MWe net güç verilmektedir.

Rooppur tasarımının V-392M ile ilişkili olması, Novovoronezh II'nin Bangladeş projesi açısından önemli bir referans santral olduğu anlamına gelir. Bununla birlikte Rooppur, Bangladeş'in saha koşulları, elektrik şebekesi, sismik ve hidrolojik özellikleri ile ülkenin düzenleyici gereklilikleri dikkate alınarak ayrı bir proje olarak geliştirilmiştir.

V-529: El Dabaa ve Mısır Varyantı

Mısır'daki El Dabaa Nükleer Güç Santrali'nin dört ünitesinde VVER-1200/V-529 tasarımı kullanılmaktadır. V-529, V-491 tasarım çizgisi ile ilişkilendirilen ve Mısır projesinin saha ve proje koşullarına uyarlanmış VVER-1200 varyantıdır.

El Dabaa-1'in inşaatı Temmuz 2022'de, 2. ünitenin Kasım 2022'de, 3. ünitenin Mayıs 2023'te ve 4. ünitenin Ocak 2024'te başlamıştır. Her bir ünite yaklaşık 1.200 MWe brüt ve 1.100 MWe net güç sınıfındadır.

V-527: Paks II ve Avrupa Düzenleyici Ortamı

VVER-1200 ailesinin bir başka varyantı V-527'dir. Macaristan'daki Paks II projesi için geliştirilen bu tasarım, V-491 tasarım çizgisiyle ilişkilendirilen AES-2006E varyantlarından biridir.

Paks II'nin ilk ünitesi için inşaat başlangıcı Şubat 2026'da kaydedilmiştir. Bu nedenle V-527'nin gerçek işletme deneyimi henüz bulunmamaktadır. Paks II, VVER-1200 ailesinin Avrupa Birliği içindeki önemli uygulama örneklerinden biri olması bakımından özellikle dikkat çekicidir.

VVER-1200 Varyantlarının Karşılaştırılması

Varyantların Güçlü Yönleri

Varyantların Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

VVER-1200 Varyantlarının Genel Evrim Şeması

VVER-1000 / V-320
↓
AES-91 / V-428
↓
AES-92 / V-412
↓
AES-2006
├── V-392M → Novovoronezh II
│    └── V-523 → Rooppur
│    └── V-509 → Akkuyu
│ └── V-491 → Leningrad II
    ├── V-529 → El Dabaa
    └── V-527 → Paks II

Bu şema, modeller arasında kesin ve tek yönlü bir “kopyalama” ilişkisi olduğunu değil, farklı VVER-1200 varyantlarının önceki tasarım çizgilerinden yararlanılarak belirli proje koşullarına göre geliştirildiğini göstermektedir.

Genel Değerlendirme

VVER-1200 ailesinin önemli özelliği, ortak bir reaktör mimarisinin farklı ülkelerde tek bir standart tasarım olarak değil, proje ve saha koşullarına göre uyarlanmış varyantlarla uygulanmasıdır. Novovoronezh II'deki V-392M, Leningrad II'deki V-491, Akkuyu'daki V-509, Rooppur'daki V-523 ve El Dabaa'daki V-529 bu yaklaşımın farklı örnekleridir.

Bu yaklaşımın olumlu tarafı, önceki tasarım ve işletme deneyiminin yeni projelere aktarılabilmesidir. Olumsuz veya dikkat gerektiren tarafı ise, bir varyantta elde edilen işletme deneyiminin başka bir varyanta veya farklı bir sahaya otomatik olarak aktarılmasının mümkün olmamasıdır. Her yeni proje için tasarım değişiklikleri, saha koşulları ve düzenleyici gereklilikler ayrıca değerlendirilmelidir.

VVER ailesinin gelişimini yalnızca reaktör gücündeki artış üzerinden değerlendirmek yeterli değildir. VVER tasarımlarındaki en önemli değişimlerden biri, güvenliğin tasarımın farklı katmanlarına giderek daha sistematik biçimde yerleştirilmesidir. Erken tasarımlarda güvenlik yaklaşımı büyük ölçüde tasarım esaslı kaza senaryolarının kontrolü ve temel koruma sistemleri üzerine kuruluyken, sonraki tasarımlarda savunma derinliği, sistem yedekliliği, fiziksel ayrım, muhafaza bütünlüğü, deprem ve dış tehlikelere dayanım, hidrojen yönetimi, pasif ısı uzaklaştırma ve ağır kaza yönetimi daha belirgin tasarım hedefleri hâline gelmiştir.

Bununla birlikte bu gelişim, eski VVER tasarımlarının bütününün "güvensiz", yeni tasarımların ise otomatik olarak "güvenli" olduğu şeklinde yorumlanmamalıdır. Bir nükleer santralin gerçek güvenlik düzeyi; özgün tasarımın yanı sıra yapılan güvenlik iyileştirmelerine, işletme ve bakım koşullarına, yaşlanma yönetimine, düzenleyici denetime, saha özelliklerine ve uygulanan güvenlik analizlerine bağlıdır. Aynı tasarım ailesindeki iki santral arasında dahi önemli farklılıklar bulunabilir.

VVER-210 ve VVER-365: Güvenlik Mimarisi İçin İlk Deneyim

VVER-210 ve VVER-365, VVER ailesinin ilk ticari uygulamalarıdır. Novovoronezh-1'in 1964 yılında şebekeye bağlanmasıyla başlayan işletme deneyimi, daha sonraki VVER tasarımlarının geliştirilmesi açısından önemli bir mühendislik veri tabanı oluşturmuştur. VVER-365 ile 1969 yılında daha yüksek güç sınıfına geçilmiştir.

Bu ilk tasarımların en önemli olumlu yönü, VVER teknolojisinin gerçek santral ortamında işletilmesi ve tasarım varsayımlarının işletme deneyimiyle sınanmasıdır. Bununla birlikte bunlar günümüzdeki nükleer güvenlik anlayışının oluşmasından önce tasarlanmış ilk nesil reaktörlerdir. Dolayısıyla muhafaza, yedeklilik, ağır kaza yönetimi ve dış tehlikelerin sistematik değerlendirilmesi gibi günümüzün öne çıkan tasarım hedefleriyle doğrudan karşılaştırılmaları doğru değildir.

VVER-440/V-230: İlk Büyük Seri Ticari Tasarımlardan Biri

VVER-440 ailesi, VVER teknolojisinin çok daha geniş bir coğrafyada ticari olarak yaygınlaşmasını sağlamıştır. V-230 tasarımı Sovyetler Birliği'nde ve Doğu Avrupa'nın çeşitli ülkelerinde kullanılmış; Kola, Kozloduy, Bohunice ve Greifswald gibi santrallar bu dönemin önemli örneklerini oluşturmuştur.

Bu tasarımların olumlu yönlerinden biri, küçük prototiplerden daha geniş ölçekli ticari işletmeye geçişi sağlamaları ve uzun süreli işletme deneyimi oluşturmalarıdır. Örneğin Rusya'daki Kola-1 ve Kola-2 üniteleri V-230 tasarımıdır ve sırasıyla 1973 ve 1974 yıllarında işletmeye alınmıştır.

Bununla birlikte V-230 tasarımının günümüz güvenlik değerlendirmelerinde özellikle dikkat edilen bazı konuları vardır. IAEA'nın değerlendirmelerinde VVER-440/V-230 için başlıca güvenlik konularından biri reaktör basınç kabının bütünlüğü ve nötron ışınımına bağlı gevrekleşme davranışıdır. Tavlama gibi iyileştirme işlemlerinden sonra yeniden gevrekleşme konusunda da değerlendirmeler yapılmıştır.

VVER-440/V-213: Aynı Güç Sınıfında Güvenlik İyileştirmeleri

V-213, VVER-440 ailesinin geliştirilmiş tasarım çizgisini temsil eder. Kola-3 ve Kola-4, Paks-1–4, Dukovany-1–4, Loviisa-1–2 ve Mochovce üniteleri bu tasarım ailesinin önemli işletme örnekleri arasındadır.

V-213'ün V-230'a göre önemli farklarından biri, kaza koşullarının yönetilmesine yönelik sistemlerin ve muhafaza yaklaşımının geliştirilmiş olmasıdır. Acil durum soğutması, muhafaza fonksiyonu ve kaza sonuçlarının sınırlandırılması daha sistematik şekilde ele alınmıştır.

Bununla birlikte V-213 tasarımlarında da yaşlanma yönetimi, basınç kabı bütünlüğü, ekipman yenilemeleri, deprem güvenliği ve modern düzenleyici beklentilere uyum gibi konular işletme ömrü boyunca önemini korumaktadır. IAEA'nın V-213 için yürüttüğü çalışmaların önemli bir bölümü güvenlik değerlendirmeleri ve "backfitting" olarak adlandırılan güvenlik iyileştirmeleri üzerine odaklanmıştır.

VVER-1000/V-320: Büyük Güç Tasarımının Olgunlaşması

VVER-1000 ile yaklaşık 1000 MWe sınıfına geçilmesi, VVER teknolojisinde önemli bir ölçek değişikliğidir. VVER-1000 ailesi içerisinde V-187, V-302, V-338 ve V-320 gibi farklı tasarım varyantları bulunur. Bu nedenle "VVER-1000" tek bir reaktör tasarımı olarak değerlendirilmemelidir.

V-320, VVER-1000 ailesinin en yaygın ve uzun süre işletilen tasarım varyantlarından biridir. Balakovo, Kalinin, Rostov, Rivne, Khmelnitski, Güney Ukrayna, Zaporojye, Kozloduy ve Temelín gibi santrallarda V-320 veya bu tasarımla ilişkili varyantlar kullanılmıştır.

V-320 tasarımında dört ana soğutma çevrimi bulunması, fiziksel muhafaza yapısı ve güvenlik sistemlerinin daha gelişmiş bir güç sınıfına taşınması önemli kazanımlardır. Örneğin V-320'nin birincil devresi dört çevrimden oluşur; her çevrimde buhar jeneratörü ve ana soğutma pompası bulunur. Muhafaza yapısı öngerilmeli beton ve iç metal astar kullanır.

V-320'nin önemli bir başka kazanımı, uzun süreli işletme sayesinde büyük bir işletme ve mühendislik deneyimi oluşturmasıdır. Yakıt davranışı, termohidrolik analizler, ana soğutma pompaları, buhar jeneratörleri, bakım, yaşlanma ve güvenlik analizleri konusunda çok geniş bir veri tabanı oluşmuştur.

VVER-1000'den AES-91 ve AES-92'ye: Güvenlik Mimarisi Değişiyor

VVER-1000/V-320 deneyimi, sonraki AES-91 ve AES-92 tasarımlarının önemli mühendislik başlangıç noktalarından biri olmuştur. Buradaki değişim yalnızca reaktör gücünü artırmak değildir. OECD/NEA değerlendirmelerine göre AES-91 ve AES-92'de temel güç üretim sistemlerinin önemli bir bölümü VVER-1000 mimarisini korurken, esas değişiklikler güvenlik sistemleri ve santral yerleşiminde gerçekleştirilmiştir.

AES-91'in önemli örneklerinden biri Çin'deki Tianwan-1 ve Tianwan-2 üniteleridir. Bu üniteler VVER-1000/V-428 tasarımıyla ilişkilidir. AES-92 tasarım çizgisinin önemli uygulamalarından biri ise Hindistan'daki Kudankulam-1 ve Kudankulam-2 üniteleridir. Bu ayrım önemlidir; AES-91 ve AES-92 aynı şey değildir ve farklı tasarım geliştirme kollarını temsil eder.

AES-91/AES-92 Tasarımlarının Güçlü ve Sınırlı Yönleri

AES-2006 ve VVER-1200: Aktif ve Pasif Güvenliğin Birlikte Kullanılması

VVER-1200/AES-2006, VVER güvenlik evriminin sonraki aşamasıdır. IAEA verilerinde V-392M ve V-491 tasarımları 3200 MWt, 16.2 MPa ve 60 yıllık tasarım ömrü ile tanımlanmaktadır. Bu tasarımlar dört çevrimli VVER basınçlı su reaktörü mimarisini korurken, güvenlik sistemlerini önceki nesillere göre daha kapsamlı biçimde yeniden düzenler.

V-392M ve V-491, aynı VVER-1200/AES-2006 ailesinin iki önemli tasarım koludur. V-392M, Moskova Atomenergoproekt tarafından AES-92 çizgisinden geliştirilmiş; V-491 ise St. Petersburg Atomenergoproekt tarafından AES-91 çizgisinden geliştirilmiştir. Bu nedenle V-392M ve V-491 birbirinin aynı reaktörleri değildir; ancak ortak VVER-1200 mimarisi ve AES-2006 yaklaşımı altında değerlendirilir.

VVER-1200'ün Güvenlik Açısından Öne Çıkan Özellikleri

VVER-1200'ün Gerçek İşletme Örnekleri

VVER-1200 güvenlik yaklaşımının değerlendirilmesinde tasarım dokümanlarının yanında gerçek santral işletme deneyiminin de dikkate alınması gerekir. İlk ticari VVER-1200 üniteleri Rusya'da devreye alınmıştır.

VVER-1200'ün Güçlü Yönleri

VVER-1200'ün Sınırlılıkları ve Dikkat Edilmesi Gereken Noktalar

Genel Değerlendirme: Güvenlikte Asıl Değişim Nerede?

VVER güvenlik evrimi bir "eski tasarım kötü, yeni tasarım iyi" sıralaması değildir. Daha doğru yaklaşım, tasarım felsefesinin zaman içinde hangi riskleri ve hangi güvenlik fonksiyonlarını daha kapsamlı şekilde ele almaya başladığını incelemektir.

VVER-1200, VVER ailesinin önceki nesillerinden elde edilen mühendislik ve işletme deneyimlerinin üzerine inşa edilmiş büyük güç sınıfında bir basınçlı su reaktörü tasarımıdır. Tasarımda aktif ve pasif güvenlik sistemlerinin birlikte kullanılması, çoklu yedeklilik, fiziksel ayrım, çift muhafaza, hidrojen yönetimi, corium yakalama ve pasif ısı uzaklaştırma gibi özellikler öne çıkmaktadır.

Bununla birlikte VVER-1200'ü değerlendirirken "tek bir standart reaktör" olarak düşünmek doğru değildir. V-392M, V-491, V-509, V-523 ve V-529 gibi farklı tasarım kodları aynı genel VVER-1200 ve AES-2006 ailesi içinde yer alsa da birbirlerinin birebir kopyası değildir. Özellikle farklı ülkelerdeki saha koşulları, düzenleyici gereklilikler, ekipman yerleşimi, yakıt tasarımı ve bazı güvenlik sistemleri farklılık gösterebilir.

Güçlü Yön: Evrimsel Tasarım Yaklaşımı

VVER-1200'ün en önemli özelliklerinden biri, önceki VVER-1000 tasarımlarından tamamen kopmak yerine, uzun yıllar boyunca oluşmuş mühendislik deneyiminin üzerine yeni güvenlik çözümleri eklenmesidir.

VVER-1000/V-320, AES-91 ve AES-92 gibi tasarımlarda edinilen deneyim; VVER-1200 tasarımının geliştirilmesinde önemli bir mühendislik temeli oluşturmuştur. Rosatom'un tasarım dokümanları da VVER-1200/AES-2006 tasarımlarının önceki AES-91 ve AES-92 tasarımlarının yanı sıra işletme deneyimi ve uluslararası gerekliliklerden yararlanılarak geliştirildiğini belirtmektedir.

Güçlü Yön: Aktif ve Pasif Güvenlik Sistemlerinin Birlikte Kullanılması

V-392M ve V-491 için IAEA verileri 3200 MWt termal güç, 16,2 MPa birincil devre basıncı ve 60 yıllık tasarım ömrü gibi ortak temel parametreler göstermektedir. Bununla birlikte güvenlik sistemlerinin ayrıntıları ve tesis konfigürasyonları model ve proje bazında incelenmelidir.

Güçlü Yön: Ağır Kaza Yönetiminin Tasarıma Dahil Edilmesi

VVER-1200 tasarımında ağır kaza senaryolarının sonuçlarını sınırlandırmaya yönelik çözümler, önceki nesillere göre daha belirgin biçimde tasarımın parçasıdır. Bunların başlıcaları arasında corium catcher, pasif hidrojen rekombinatörleri ve muhafaza binasının pasif ısı uzaklaştırılması gibi sistemler bulunmaktadır.

Buradaki önemli fark, yalnızca "reaktör kazası olmaz" varsayımına dayanılmaması; çekirdek hasarı gibi çok düşük olasılıklı ancak yüksek sonuçlu senaryolarda radyoaktif maddelerin muhafaza edilmesine yönelik ilave mühendislik önlemlerinin de tasarımda bulunmasıdır.

Güçlü Yön: VVER Ailesinin Geniş İşletme Deneyimi

VVER ailesi onlarca yıldır Rusya ve farklı ülkelerde işletilmektedir. ENSREG'in Akkuyu değerlendirmesinde VVER tipi reaktörlerin toplam işletme deneyiminin yaklaşık 1.500 reaktör yılına ulaştığı belirtilmektedir. Bu veri VVER-1200'ün kendisine ait 1.500 yıllık işletme deneyimi anlamına gelmez; VVER ailesinin bütün işletme geçmişini ifade eder.

Bu ayrım önemlidir. VVER-1000/V-320'nin onlarca yıllık işletme deneyimi; VVER-1200'ün yakıt, malzeme, ekipman, bakım, insan-makine etkileşimi ve güvenlik analizleri açısından geliştirilmesine katkı sağlayabilir. Ancak bu deneyimin tamamının yeni bir VVER-1200 varyantına doğrudan aktarılabileceği varsayılmamalıdır.

Güçlü Yön: Farklı Ülke ve Saha Koşullarına Uyarlanabilme

VVER-1200 tasarım ailesinin farklı ülkelerde uygulanması, tasarımın farklı ulusal düzenleyici sistemlere ve saha koşullarına uyarlanabildiğini göstermektedir. Rusya'daki Novovoronezh II ve Leningrad II'nin yanı sıra Belarus NGS, Türkiye'deki Akkuyu, Bangladeş'teki Rooppur ve Mısır'daki El Dabaa projeleri farklı ulusal düzenleyici ve coğrafi koşullara sahip örneklerdir.

Ancak burada "aynı reaktör her sahaya aynen uygulanıyor" sonucuna varılmamalıdır. Örneğin Akkuyu'daki V-509, V-392M tasarımından geliştirilmiş olsa da ENSREG değerlendirmesine göre V-392M'den önemli farklılıklar içermekte ve VVER-TOI tasarımından bazı unsurlar da içermektedir. Reaktör çekirdeği, yakıt elemanları ve birincil devre ana ekipmanlarının yerleşimi gibi konularda farklılıklar bulunmaktadır.

Özel Konu: Deprem Tasarımı ve Rus/Sovyet Deneyimi

VVER teknolojisinin değerlendirilmesinde Rusya ve eski Sovyetler Birliği'nin yüksek sismik tehlikeye sahip bölgelerde nükleer santral tasarlama ve işletme deneyimi ayrıca ele alınmalıdır. Ancak bu deneyimi VVER-1200'ün deprem güvenliğinin tek başına kanıtı olarak değerlendirmek doğru değildir.

Bu konuda en önemli tarihsel örneklerden biri Ermenistan Nükleer Santrali'dir. Santral, yüksek sismisite nedeniyle standart VVER-440/V-230 tasarımından değiştirilmiş ve VVER-440/V-270 olarak tanımlanmıştır. IAEA kayıtlarına göre saha, eski Sovyetler Birliği döneminde yüksek sismisiteye sahip bir bölgede nükleer santral kurulması açısından özel bir tasarım gerektirmiş ve V-230 tasarımında hem yapı hem de reaktör tesisi düzeyinde değişiklikler yapılmıştır.

Daha da önemlisi, 7 Aralık 1988'de meydana gelen Spitak depremi sırasında Ermenistan NGS işletmede bulunuyordu. IAEA ve Ermenistan kaynaklarında santralin deprem nedeniyle önemli bir yapısal veya ekipman hasarı yaşamadığı belirtilmektedir. Ancak deprem sonrasında Sovyetler Birliği kararıyla santral geçici olarak kapatılmış, daha sonra kapsamlı değerlendirmeler ve güvenlik iyileştirmeleri gerçekleştirilmiş ve Ünite 2 1995 yılında yeniden işletmeye alınmıştır.

Nitekim Türkiye'nin Akkuyu Ulusal Raporu'nda sismik bölgeler, sismik tehlike eğrileri, sismik kategori 1 yapı ve ekipmanları için eşikler ve saha için tasarımda dikkate alınan dış etkiler ayrı başlıklar altında değerlendirilmiştir. Bu nedenle "VVER deprem deneyimine sahiptir" ifadesi ancak daha geniş bir saha ve tasarım değerlendirmesinin bir parçası olarak anlamlıdır.

Sınırlı Yön: Varyantların Çokluğu

VVER-1200 ailesinin önemli bir avantajı farklı ülke ve projelere uyarlanabilmesidir. Ancak aynı özellik aynı zamanda değerlendirme açısından bir güçlük oluşturur. "VVER-1200 güvenlik özellikleri" denildiğinde hangi varyanttan söz edildiğinin belirtilmesi gerekir.

Bu varyant farklılıkları yalnızca isim değişikliğinden ibaret değildir. Örneğin ENSREG'in Akkuyu incelemesinde V-509 ile V-392M arasında yakıt tasarımı, kontrol çubuğu sayısı, reaktör çekirdeği ve birincil devre ana ekipmanlarının yerleşimi gibi konularda farklar bulunduğu belirtilmektedir. Bu nedenle başka bir VVER-1200 santralinin güvenlik analizini Akkuyu'ya doğrudan aktarmak yerine, ilgili sistem ve bileşenin gerçekten aynı veya eşdeğer olduğunun doğrulanması gerekir.

Sınırlı Yön: Tasarım Karmaşıklığı

VVER-1200'ün çok sayıda güvenlik sistemi, yedekli kanallar, fiziksel ayrım, aktif ve pasif sistemlerin birlikte kullanılması ve ağır kaza yönetimi gibi özellikleri önemli güvenlik kazanımları sağlayabilir. Ancak bunların doğal sonucu olarak tesisin tasarım, imalat, devreye alma, test ve bakım süreçleri de karmaşıklaşır.

Sınırlı Yön: İnşaat ve Kalite Yönetimi

Büyük bir nükleer santralin güvenliği yalnızca reaktör tasarımına bağlı değildir. Betonarme yapıların kalitesi, kaynakların niteliği, nükleer sınıf ekipmanların imalatı, malzeme sertifikasyonu, kablo ve borulama sistemleri, montaj toleransları, kalite güvence programları ve devreye alma testleri tasarım güvenliğinin gerçek santrale aktarılmasında kritik öneme sahiptir.

Bu durum özellikle çok sayıda ünitenin aynı sahada inşa edildiği projelerde önem kazanır. Standartlaştırma ve seri üretim belirli ekipmanlarda deneyim ve verimlilik sağlayabilirken, aynı zamanda bir üretim veya kalite problemi birden fazla üniteyi etkileyebilecek ortak bir neden oluşturabilir. Bu nedenle bağımsız kalite kontrolü ve düzenleyici denetim önemlidir.

Sınırlı Yön: İşletme Deneyiminin Henüz VVER-1000 Kadar Uzun Olmaması

VVER ailesinin toplam işletme geçmişi çok geniş olmakla birlikte VVER-1200'ün kendi işletme geçmişi daha yenidir. İlk VVER-1200 üniteleri 2010'ların ikinci yarısında ticari işletmeye girmiştir.

Bu durum bir "tasarım kusuru" değildir. Ancak uzun dönemli yaşlanma davranışı konusunda onlarca yıllık işletme deneyimi henüz VVER-1000/V-320 seviyesinde değildir. Özellikle 60 yıllık tasarım ömrü açısından reaktör basınç kabı, betonarme yapılar, kablolar, kaynaklar, contalar, elektrik ekipmanları ve diğer güvenlik sınıfı bileşenlerin yaşam döngüsü boyunca izlenmesi gerekir.

VVER-1200'ün Gerçek İşletme Örnekleri

Rusya'nın kendi işletme filosuna ek olarak Belarus'taki V-491 üniteleri, VVER-1200 tasarımının Rusya dışındaki gerçek işletme örnekleridir. Bunun yanında Çin'deki Tianwan-7 ve Tianwan-8, Türkiye'deki Akkuyu, Bangladeş'teki Rooppur ve Mısır'daki El Dabaa gibi projeler VVER-1200 ailesinin uluslararası uygulama alanını genişletmektedir.

Olumlu ve Olumsuz Yönlerin Birlikte Değerlendirilmesi

Teknik Açıdan Dengeli Sonuç

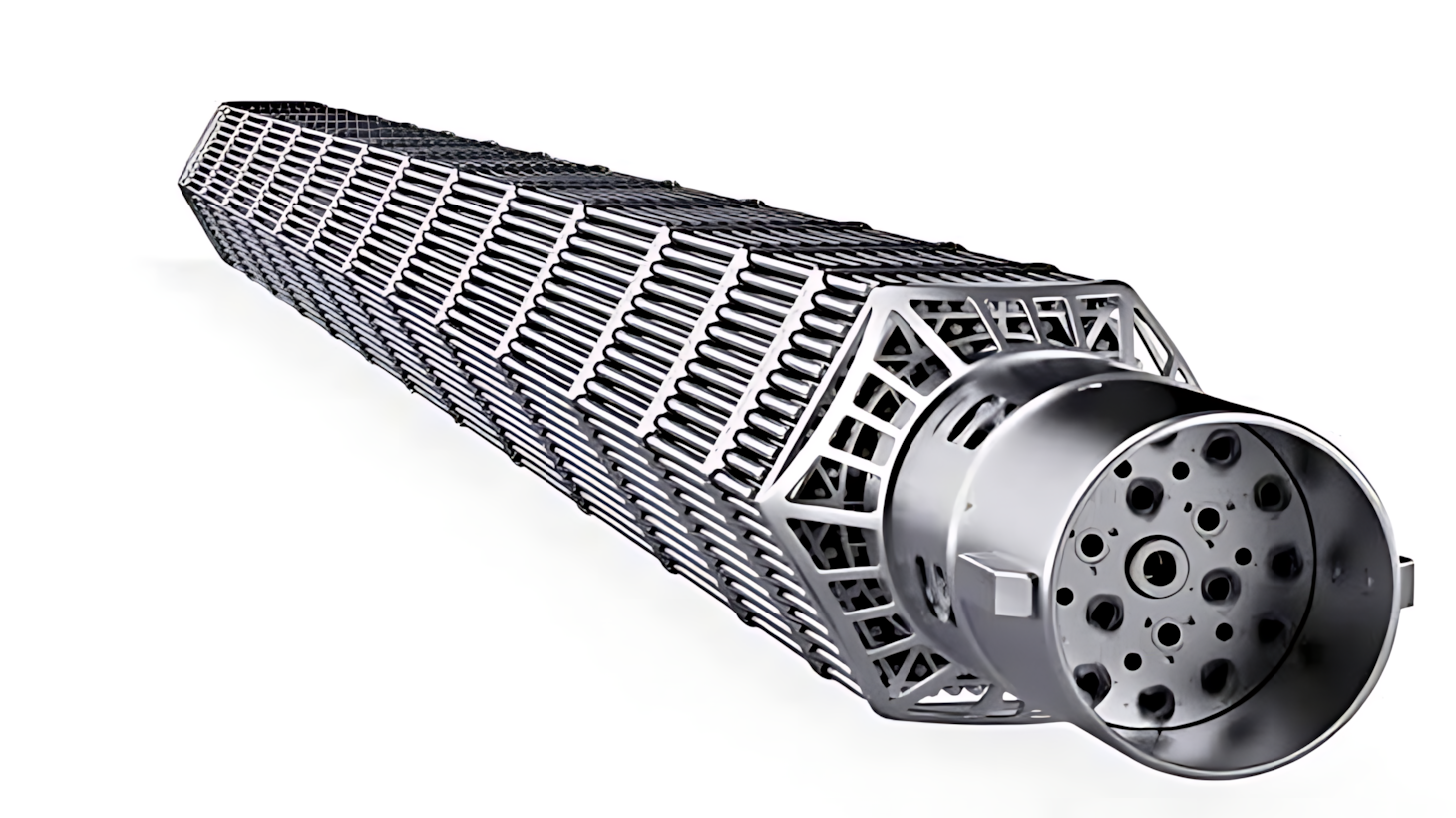

VVER'lerde Yakıt Demetleri Neden Altıgendir?

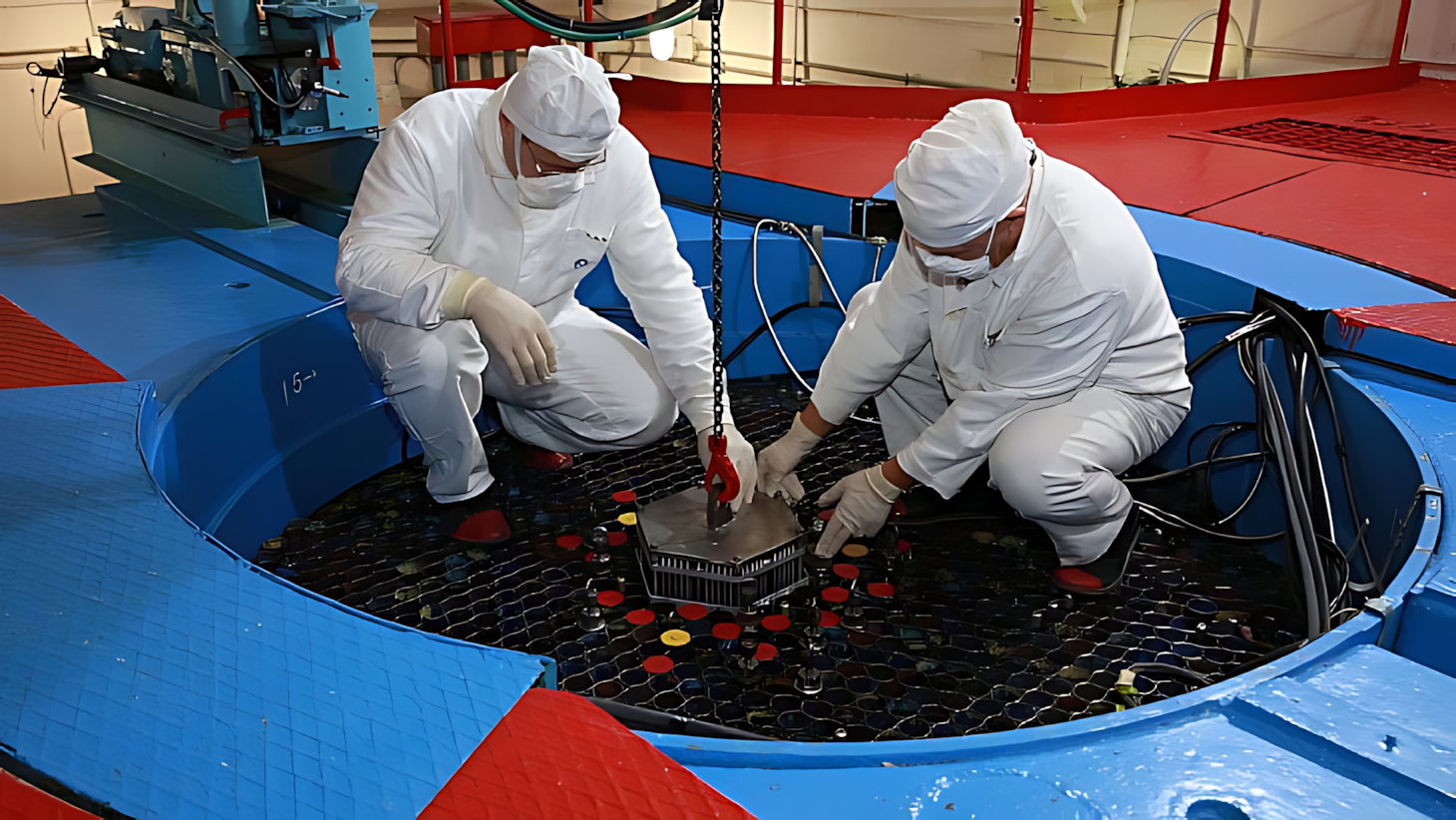

VVER reaktörlerinin dışarıdan bakıldığında hemen fark edilmeyen ancak reaktör fiziği ve soğutma tasarımı açısından çok önemli özelliklerinden biri, yakıt demetlerinin kare değil, altıgen geometriye sahip olmasıdır. VVER-440 ve VVER-1000 ailelerinde yakıt çubukları altıgen bir demet içerisinde düzenlenir ve demetler reaktör kalbinde altıgen bir kafes üzerinde yerleştirilir.

Batı PWR'leri ile temel fark

Özellik	Batı PWR'leri	VVER
Yakıt demeti	Genellikle kare	Altıgen
Yakıt çubuğu dizilimi	Genellikle kare kafes	Üçgensel / altıgen kafes
Komşu demet sayısı	4	6
Kalp geometrisine uyum	Kare demetlerden silindirik kalbe geçiş	Altıgen demetlerle silindirik kalbe daha iyi yaklaşım

IAEA kaynakları VVER yakıt demetlerinin altıgen yapıda ve altıgen kafes üzerinde düzenlendiğini belirtmektedir. VVER-1000 yakıt demetleri, örneğin, yaklaşık 236 mm adımlı altıgen bir kafes üzerinde yerleştirilir.

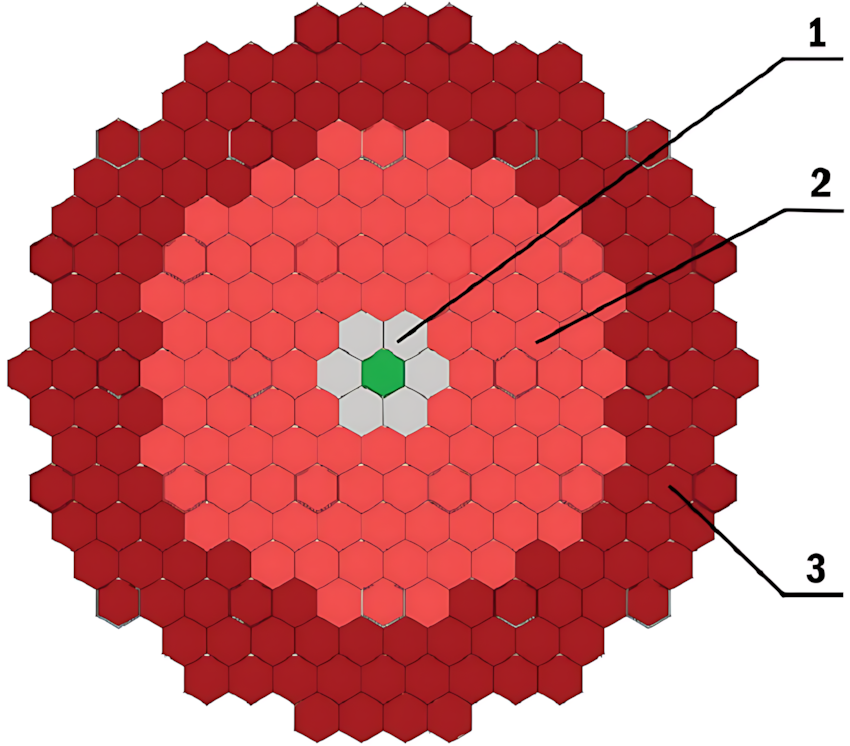

İlk neden: Reaktör kalbi aslında daireye yakındır

Buradaki temel geometrik problem çok ilginçtir. Reaktör basınç kabı ve aktif kalp genel olarak silindirik bir geometriye sahiptir. Yakıt demetlerini bu dairesel alana mümkün olduğunca verimli biçimde yerleştirmek gerekir.

Kare demetler kullanıldığında dairesel kalbin kenarlarında daha fazla boşluk ve geometrik uyumsuzluk oluşur. Altıgen demetler ise birbirlerine çok daha yakın biçimde paketlenebilir ve silindirik kalbin geometrisine daha iyi yaklaşır.

IAEA tarafından yapılan geometrik karşılaştırmalarda, altıgen yapıların silindirik reaktör kabını kare elemanlara göre daha iyi doldurabildiği; bunun sonucunda çevredeki yakıt demetleri ile reaktör basınç kabı arasında daha uygun bir mesafe bırakılabildiği belirtilmektedir.

Basit bir benzetme

Bir dairenin içine kare fayanslar döşediğinizi düşünün. Kenarlarda kaçınılmaz olarak daha fazla düzensiz boşluk oluşur. Aynı alanı birbirine sıkıca oturan altıgenlerle kapladığınızda ise dairesel sınıra daha düzenli yaklaşabilirsiniz.

Reaktör kalbinde bu yalnızca geometrik bir güzellik değildir. Yakıtın konumu, nötron kaçakları, reflektör kalınlığı ve güç dağılımı doğrudan bu geometriyle ilişkilidir.

İkinci neden: Nötronları mümkün olduğunca kalbin içinde tutmak

Nükleer reaktörde amaç yalnızca mümkün olduğu kadar çok yakıt yerleştirmek değildir. Zincirleme reaksiyona katılan nötronların mümkün olduğunca büyük bölümünün kalbin içinde kalması istenir.

Altıgen yakıt demetleri silindirik kalbin dış sınırını daha iyi takip edebildiği için, çevredeki yakıt demetleri ile reaktör basınç kabı arasında daha uygun bir bölge oluşturulmasına yardımcı olabilir. Bu alan, nötron reflektörünün daha etkin biçimde yerleştirilmesine de olanak sağlayabilir.

IAEA teknik değerlendirmesinde, altıgen geometrinin reaktör kabının daha yüksek oranda doldurulmasını sağladığı, çevresel yakıt demetleri ile RPV arasındaki minimum mesafeyi artırabildiği ve bunun RPV üzerindeki maksimum nötron akısını azaltmaya yardımcı olabileceği belirtilmektedir. ([IAEA](https://www-pub.iaea.org/MTCD/Publications/PDF/te_638_web.pdf))

Üçüncü neden: Altı komşu demet

Kare bir yakıt demetinin doğrudan dört komşusu vardır. Altıgen geometride ise her demetin altı komşusu bulunur. Bu küçük gibi görünen fark, reaktör kalbinin nötronik davranışı açısından önemlidir.

Daha simetrik komşuluk ilişkisi, yakıt demetleri arasındaki nötronik etkileşimin daha düzgün dağılmasına ve yakıt yönetiminin optimizasyonuna katkı sağlayabilir. IAEA teknik çalışmaları, altıgen demetlerin altı komşulu yapısının yakıt yönetiminde esneklik ve daha düzgün güç dağılımı sağlayabileceğini belirtmektedir. ([IAEA](https://www-pub.iaea.org/MTCD/Publications/PDF/te_638_web.pdf))

Dördüncü neden: Yakıt çubukları arasındaki soğutma kanalları

Altıgen geometri yalnızca yakıtın dış şekli değildir. Yakıt çubuklarının demet içerisindeki yerleşimi de önemlidir. VVER yakıtlarında çubuklar üçgensel bir düzen oluşturacak şekilde yerleştirilir.

Bu düzen, yakıt çubukları arasındaki soğutucu kanallarının daha simetrik olmasını sağlar. IAEA'nın geometrik karşılaştırmalarında altıgen demetin daha simetrik soğutucu alt kanalları oluşturabildiği ve bunun soğutulabilirlik açısından avantaj sağlayabileceği belirtilmektedir. ([IAEA](https://www-pub.iaea.org/MTCD/Publications/PDF/te_638_web.pdf))

Buradaki kritik bağlantı

Geometri → nötronik → soğutma birbirinden bağımsız konular değildir.

Yakıt çubuklarının birbirlerine göre konumu; nötronların davranışını, soğutucunun yakıt çubukları arasındaki akışını ve dolayısıyla yakıtın sıcaklık dağılımını etkiler. Bu nedenle yakıt demeti geometrisi, aynı anda hem reaktör fiziği hem termal-hidrolik hem de mekanik tasarım problemidir.

Peki neden üçgensel yakıt çubuğu dizilimi?

Kare kafeste her yakıt çubuğunun dört doğrudan komşusu varken, üçgensel/altıgen düzenlemede altı komşuluk ilişkisi oluşur. Bu nedenle aynı çubuklar arası mesafe koşullarında yakıt malzemesi ve soğutucunun kalp içerisinde dağılımı farklılaşır.

Bu özellik, özellikle yakıt yoğunluğu, moderasyon oranı ve nötron spektrumu üzerinde tasarımcıya farklı optimizasyon olanakları sunar. Altıgen kafes, gerektiğinde daha sıkı yakıt çubuğu yerleşiminin gerçekleştirilmesine de olanak sağlayabilir.

Altıgenin bir başka avantajı: Mekanik dayanım

Altıgen yapı yalnızca nötronik açıdan değil, mekanik açıdan da bazı avantajlar sağlayabilir. IAEA tarafından yayımlanan teknik değerlendirmelerde altıgen yakıt demetlerinin kare yapılara göre daha yüksek yapısal rijitlik sağlayabileceği ve bunun özellikle kaza koşullarında faydalı olabileceği belirtilmiştir.

Bununla birlikte gerçek VVER yakıt demetlerinin mekanik davranışı yalnızca dış geometrisine bağlı değildir. Yakıt çubukları, spacer grid'ler, kılavuz kanalları ve demetin diğer yapısal elemanları birlikte değerlendirilir.

Batı PWR'leri neden kare yakıt kullanıyor?

Burada da “altıgen daha iyi olduğu için VVER doğru, kare daha kötü olduğu için Batı yanlış” şeklinde bir sonuç çıkarmamak gerekir. Kare yakıt demeti de son derece olgunlaşmış ve yaygın bir PWR çözümüdür.

Batı PWR'lerinde kare demetler; yakıt üretim teknolojileri, kontrol çubuğu düzenleri, spacer grid tasarımları, yakıt yönetimi ve uzun yıllara dayanan işletme deneyimiyle birlikte optimize edilmiştir. Yani burada iki farklı mühendislik geleneğinin aynı PWR temel prensibine verdiği iki farklı geometrik cevap söz konusudur.

Altıgen geometri her açıdan üstün değildir

Altıgen yakıt geometrisinin önemli avantajlarının yanında bazı dezavantajları da vardır. Örneğin altıgen geometri için kullanılan hesaplama, üretim ve yakıt yönetimi araçlarının kare geometriye göre farklılaştırılması gerekir.

Ayrıca yakıt üretim altyapısı, yakıt yükleme makineleri, kontrol elemanları ve yardımcı ekipmanların tamamı seçilen geometriye göre tasarlanmalıdır.

Dolayısıyla yakıt geometrisi, tek başına değerlendirilebilecek bir parça değildir; reaktörün bütün çekirdek mimarisiyle birlikte optimize edilen bir tasarım kararıdır.

VVER'de altıgen yakıtın anlamı

Tasarım problemi	Altıgen geometrinin katkısı
Silindirik kalbin doldurulması	Kalp geometrisine daha iyi uyum
Nötron kaçakları	Dış bölgelerde daha uygun yakıt-reflektör yerleşimi
Yakıt yönetimi	6 komşulu daha simetrik yapı
Güç dağılımı	Daha düzgün nötronik etkileşim ve güç dağılımı için uygun geometri
Soğutma	Daha simetrik alt kanallar
Mekanik yapı	Yüksek rijitlik potansiyeli

Sonuç: Altıgen sadece “şekil” değildir

VVER yakıt demetinin altıgen olması ilk bakışta basit bir geometrik tercih gibi görünür. Oysa bu şeklin arkasında aynı anda reaktör fiziği, nötron ekonomisi, soğutma, mekanik dayanım, yakıt yönetimi ve reaktör basınç kabının geometrisi bulunur.

VVER tasarımcıları, silindirik bir reaktör kalbini mümkün olduğunca verimli doldurmak, nötron kaçaklarını yönetmek, yakıtlar arasındaki etkileşimi düzenlemek ve soğutucu akışını uygun kanallara dağıtmak için altıgen/üçgensel geometriyi tercih ettiler.

Bu nedenle VVER'in 6 loop'lu primer devresi ve yatay buhar jeneratörü gibi, altıgen yakıt demetleri de tek başına değerlendirilmemelidir. Bunların tamamı, VVER'in kendine özgü reaktör kalbi + soğutma + ekipman + üretim mimarisinin birbirine bağlı parçalarıdır.

VVER-S, klasik VVER basınçlı su reaktörü mimarisini tamamen terk etmek yerine, reaktör çekirdeğindeki nötron spektrumunun işletme sırasında kontrollü olarak değiştirilmesini amaçlayan ileri bir araştırma ve tasarım yaklaşımıdır. Buradaki "S", spektral kaydırma (spectral shift) yaklaşımını ifade eder.

Klasik VVER tasarımlarında reaktivite kontrolünün önemli araçlarından biri, birincil devre soğutucusundaki borik asit konsantrasyonunun değiştirilmesidir. VVER-S yaklaşımında ise yakıt çevrimi boyunca oluşan reaktivite değişiminin önemli bir bölümünün, çekirdekteki moderatör miktarının değiştirilmesi ve buna bağlı olarak nötron spektrumunun kontrollü biçimde değiştirilmesi yoluyla karşılanması amaçlanmaktadır.

Spektrum kaydırma nasıl çalışır?

VVER-S konseptinde özel yakıt demetlerinde bulunan su yer değiştirici (water displacer) çubukların çekirdekten kademeli olarak çıkarılmasıyla moderatör miktarı değiştirilir. Yakıt çevriminin başlangıcında yer değiştiricilerin çekirdek içinde bulunması, su miktarını azaltır ve daha sert bir nötron spektrumunun oluşmasına neden olur. İşletme ilerledikçe yer değiştiricilerin çıkarılmasıyla su-uranyum oranı artar ve nötron spektrumu daha termal bir karaktere doğru kayar.

Bunun nötron fiziği açısından önemli bir sonucu vardır. Daha sert spektrum, uranyum-238'in rezonans yakalama olasılığını ve çekirdekteki plütonyum-239 oluşumunu etkiler. Daha sonra spektrumun termalleşmesiyle reaktivite davranışı değişir. Böylece yakıt çevrimi boyunca reaktivitenin bir bölümünün yalnızca kimyasal bor kontrolüyle değil, çekirdeğin nötronik özelliklerinin kontrollü biçimde değiştirilmesiyle yönetilmesi amaçlanır.

Yakıt ekonomisi açısından neden önemlidir?

VVER-S'nin en dikkat çekici tarafı güvenlikten ziyade nötron ekonomisi ve yakıt kullanımı konusundaki hedefleridir. Rosatom'un açıklamasına göre spektrumun kontrollü biçimde değiştirilmesi, yıllık yakıt yüklemesinde ihtiyaç duyulan fisil malzeme miktarını azaltmaya ve uranyum-238'den fisil plütonyum-239 oluşumundan daha etkin biçimde yararlanmaya yönelik bir yaklaşım sunmaktadır.

Bu özellik, VVER-S'yi yalnızca daha az doğal uranyum tüketen bir reaktör fikri olmaktan çıkarıp uzun vadeli yakıt çevrimi stratejileriyle ilişkilendirmektedir. Rus araştırma programlarında VVER-S'nin açık yakıt çevriminden kapalı yakıt çevrimine geçişi destekleyecek bir teknoloji olarak değerlendirilmesinin nedeni de budur.

Bor kullanımında ne değişiyor?

VVER-S'nin klasik VVER tasarımlarından en önemli farklarından biri, işletme gücünde reaktivite kontrolünün bir bölümünün çözünmüş bor yerine spektrum kaydırma mekanizmasıyla yapılmasının hedeflenmesidir.

Bununla birlikte burada önemli bir yanlış anlaşılmayı önlemek gerekir: VVER-S'nin bor sistemini tamamen ortadan kaldırdığı söylenemez. Rosatom'un kendi açıklamasına göre VVER tipi reaktörlerde reaktörü kritik altı durumda tutmak için farklı fiziksel prensiplere dayanan iki bağımsız güvenlik sisteminin bulunması gerekmekte ve bu nedenle bor kontrolünün tamamen terk edilmesi güçtür.

VVER-S'nin yakıt tasarımındaki değişiklik

Spektral kaydırma yalnızca kontrol stratejisinde bir değişiklik değildir. Çekirdekteki su miktarının kontrollü olarak değiştirilebilmesi için yakıt demetlerinin de buna uygun tasarlanması gerekir.

Rosatom'un 2023 yılında yayımladığı teknik açıklamada VVER-S için iki yakıt demeti yaklaşımının değerlendirildiği belirtilmektedir. Bunlardan biri daha geleneksel bir yakıt demeti tasarımı olup kontrol çubukları için daha fazla kanal öngörür. Diğerinde ise yakıt çubukları ile su yer değiştirici kanalları arasındaki mesafelerin azaltılmasıyla yakıt demeti içerisinde su-uranyum oranının yaklaşık 1,5–2,0 aralığında değiştirilmesi hedeflenmektedir.

VVER-S'nin olumlu yönleri

VVER-S'nin olumsuz yönleri ve teknik belirsizlikleri

VVER-S'nin VVER-1200'den temel farkı

VVER-1200 ile VVER-S arasındaki temel fark, yalnızca reaktör gücü veya güvenlik sistemleri değildir. İki tasarımın öncelikleri de farklıdır.

VVER-S'nin Rus nükleer enerji stratejisindeki yeri

VVER-S yalnızca akademik bir fikir olarak değerlendirilmemektedir. Rosatom, teknolojiyi 2021 yılında onaylanan Rusya'nın "Nükleer Enerji Geliştirme Stratejisi 2050 ve 2100 Perspektifleri" içerisinde yer alan ileri reaktör geliştirme başlıklarından biri olarak tanımlamaktadır. Bununla birlikte stratejik bir belgede yer almak, tasarımın ticari olarak lisanslandığı veya uzun süreli işletme performansının kanıtlandığı anlamına gelmez.

Rosatom'un yayımladığı bilgilere göre VVER-S çalışmaları 2005 yılında yeniden başlatılmış, 2019–2020 döneminde yeni bir araştırma aşamasından geçirilmiş ve daha sonraki geliştirme faaliyetleriyle sürdürülmüştür. Bu nedenle VVER-S'yi "tamamlanmış yeni nesil VVER" yerine, uzun süredir üzerinde çalışılan ancak henüz ticari VVER-1200 düzeyinde işletme geçmişi bulunmayan bir ileri tasarım programı olarak tanımlamak daha isabetlidir.

VVER-SKD, VVER teknolojisinin klasik basınçlı su reaktörü yaklaşımından daha ileri bir termodinamik ve nötronik çalışma rejimine taşınmasını amaçlayan bir araştırma ve tasarım konseptidir. "SKD", Rusça сверхкритические параметры теплоносителя ifadesinden gelen süperkritik soğutucu parametrelerini ifade eder. İngilizce literatürde bu yaklaşım SCWR — Supercritical Water-Cooled Reactor olarak tanımlanmaktadır.

Tasarım, Rusya'da özellikle OKB Gidropress, Kurchatov Enstitüsü ve diğer araştırma kuruluşlarının çalışmalarıyla geliştirilmiştir. VVER-SKD-1700 konsepti, Generation IV International Forum kapsamında değerlendirilen süperkritik su reaktörü konseptlerinden biridir. Rusya'nın güncel Ar-Ge programında da VVER-SKD teknolojisinin geliştirilmesine yönelik çalışmalar sürmektedir. Rosatom'un 2023 raporuna göre VVER-SKD için 2019–2028 dönemini kapsayan ayrı bir Ar-Ge programı yürütülmekte ve bu program kapsamında hem santral konseptleri hem de düşük güçlü araştırma reaktörü çalışmaları gerçekleştirilmektedir.

Su için kritik nokta yaklaşık 22,1 MPa ve 374 °C'dir. VVER-SKD konseptinde yaklaşık 24,5 MPa basınç ve çekirdek çıkışında yaklaşık 540 °C sıcaklık öngörülmesi, sistemi süperkritik su reaktörü sınıfına taşımaktadır. Bu nedenle VVER-SKD'nin VVER-1200'e göre yalnızca "daha yüksek sıcaklıklı VVER" olarak değerlendirilmesi yeterli değildir.

VVER-SKD için yayınlanan Rus konsept çalışmalarında yaklaşık 3830 MWth termal güç, 1700 MWe elektrik gücü, 290 °C giriş ve 540 °C çıkış sıcaklığı ile 24,5 MPa basınç değerleri verilmektedir. Aynı çalışmalar yaklaşık %43–44 mertebesinde termik verim öngörmektedir. Bu değerler bir ticari santralin işletme ölçümleri değil, tasarım hedefleri ve konsept parametreleridir.

Süperkritik suyun getirdiği termodinamik avantaj

VVER-SKD'nin en güçlü taraflarından biri, suyun süperkritik koşullarda kullanılmasının elektrik üretim çevriminin termodinamik verimini yükseltme potansiyelidir. Geleneksel nükleer santrallarda reaktörden çıkan ısı, daha düşük sıcaklıklarda buhar üretim sistemine aktarılırken, süperkritik su konseptinde daha yüksek sıcaklık seviyeleri sayesinde termodinamik çevrimin veriminin artırılması hedeflenmektedir.

Rus ve uluslararası SCWR çalışmalarında yaklaşık %43–45 mertebesinde elektriksel/termik dönüşüm verimleri öngören konseptler bulunmaktadır. Bu değer, mevcut hafif su reaktörlerine göre önemli bir potansiyel artış anlamına gelir.

Hızlı-rezonans nötron spektrumu

VVER-SKD'nin VVER-1200'den temel farklarından biri de nötron spektrumudur. VVER-1200 termal nötron spektrumuyla çalışan klasik bir hafif su reaktörüdür. VVER-SKD-1700 ise hızlı-rezonans veya hızlı-rezonans ağırlıklı karışık bir spektrum kullanmayı hedefler.

Bunun temel amacı yalnızca reaktörün güç yoğunluğunu değiştirmek değildir. Daha sert nötron spektrumu, uranyum-238'in nötron yakalama süreçlerini ve buna bağlı olarak plutonyum izotoplarının oluşumunu değiştirebilir. Bu nedenle VVER-SKD çalışmaları MOX yakıtı ve kapalı yakıt çevrimi ile ilişkilendirilmektedir.

2015 yılında yayımlanan Rus araştırmasında VVER-SKD-1700, U-Pu-Th MOX yakıtına ve kapalı yakıt çevrimine geçiş açısından geliştirilen adaylardan biri olarak tanımlanmıştır. Konseptte 241 yakıt demetinden oluşan bir çekirdek ve iki yönlü soğutma yaklaşımı değerlendirilmiştir.

VVER-SKD'de asıl mühendislik problemi: malzemeler

VVER-SKD'nin en büyük teknik zorluklarından biri, reaktörün yüksek sıcaklık ve basınç koşullarında uzun süre güvenilir biçimde çalışabilecek malzemelerin seçilmesidir. 540 °C'ye yaklaşan sıcaklıklar ve yaklaşık 25 MPa basınç, klasik VVER-1200'de kullanılan malzeme çalışma rejiminden önemli ölçüde farklıdır.

Bu koşullar altında yalnızca statik mukavemet değil; sürünme, termal yorulma, korozyon, erozyon, radyasyon hasarı, hidrojen etkileri ve malzeme özelliklerinin uzun dönemli değişimi birlikte değerlendirilmelidir.

Rus araştırmalarında bu nedenle VVER-SKD'nin reaktör basınç kabı için uygun çeliklerin belirlenmesi ayrı bir araştırma konusu olarak ele alınmaktadır. Literatürde VVER-SKD-1700 için basınç kabının çalışma koşulları ve uygun çeliklerin özellikleri üzerine deneysel ve hesaplamalı çalışmalar bulunmaktadır.

Yakıt ve çekirdek tasarımı neden daha zor?

VVER-SKD'de yalnızca soğutucu koşulları değil, aktif bölgedeki nötronik ve termohidrolik koşullar da önemli ölçüde değişmektedir. Yüksek sıcaklıkta suyun yoğunluğu, nötron moderasyonu ve yakıt içerisindeki ısı transferi klasik VVER koşullarından farklıdır.

Bu nedenle yakıt demetinin geometrisi, yakıt çubuğu çapı, kaplama malzemesi, yakıt sıcaklığı, güç dağılımı ve soğutucu akışı birlikte optimize edilmelidir. Rus VVER-SKD çalışmalarında örneğin 241 yakıt demeti ve demet başına 252 yakıt çubuğu içeren bir çekirdek düzeni değerlendirilmiştir.

Süperkritik bölgede termohidrolik davranış

VVER-SKD'nin önemli farklılıklarından biri, suyun kritik noktanın üzerinde çalıştırılmasıdır. Bu bölgede yoğunluk, özgül ısı ve ısı transfer katsayısı gibi termofiziksel özellikler sıcaklıkla önemli ölçüde değişebilir.

Bunun sonucu olarak reaktörün farklı bölgelerinde soğutucu sıcaklığının ve yoğunluğunun değişimi, nötronik davranışla daha güçlü biçimde etkileşebilir. Bu durum güvenlik analizleri açısından klasik VVER'lerdeki termohidrolik modellerden daha kapsamlı hesaplama ve deneysel doğrulama gerektirir.

VVER-SKD'nin güvenlik açısından olumlu yönleri

VVER-SKD'nin olumsuz yönleri ve belirsizlikleri

VVER-SKD'nin VVER-1200'den farkı

VVER-SKD'nin Generation IV içindeki yeri

VVER-SKD, uluslararası Generation IV reaktör geliştirme çalışmaları içinde süperkritik su reaktörleri (SCWR) sınıfında değerlendirilmektedir. Generation IV International Forum'un verilerinde Rus VVER-SKD için yaklaşık 24,5 MPa basınç, 290 °C giriş ve 540 °C çıkış sıcaklığı, yaklaşık 3830 MWth termal güç ve hızlı-rezonans spektrum değerleri yer almaktadır.

Bu nedenle VVER-SKD'yi VVER-1200'ün doğrudan "bir sonraki ticari modeli" olarak görmek yerine, VVER teknolojisinin Generation IV hedeflerine doğru uzanan farklı bir araştırma kolu olarak değerlendirmek daha doğrudur.

Rusya'daki güncel geliştirme çalışmaları

VVER-SKD'nin önemli bir özelliği, yalnızca eski bir konsept olarak kalmamış olmasıdır. Rosatom'un kurumsal raporlarında 2019–2028 dönemine yönelik VVER-SKD Ar-Ge programının sürdüğü belirtilmektedir. Program kapsamında VVER-SKD reaktör tesisi için temel tasarım ve mühendislik çözümleri ile düşük güçlü bir araştırma reaktörü konsepti üzerinde çalışmalar yürütülmektedir.

Rus araştırmalarında ayrıca VVER-SKD için yalnızca 1700 MWe sınıfı tek bir yaklaşım değil, farklı termodinamik ve nötronik seçenekler de incelenmiştir. Literatürde VVER-SKD-1700, V-670 SKDI ve PSKD-600 gibi farklı süperkritik su reaktörü konseptleri birlikte ele alınmaktadır. Bu durum, "VVER-SKD" adının tek bir nihai ticari reaktör tasarımını ifade etmediğini göstermektedir.

VVER ailesinin yaklaşık altmış yılı aşan gelişimi, yalnızca reaktör elektrik gücünün 210 MWe sınıfından 1200 MWe sınıfına yükselmesi olarak değerlendirilmemelidir. Tasarım evrimi aynı zamanda reaktör güvenliği, muhafaza, yedeklilik, pasif sistemler, ağır kaza yönetimi, yakıt kullanımı, işletme esnekliği ve farklı saha koşullarına uyarlanabilme alanlarında gerçekleşmiştir.

Bununla birlikte aşağıdaki tablo bir "güvenlik sıralaması" değildir. Daha yeni bir tasarımın daha fazla güvenlik özelliğine sahip olması, daha eski bir santralın bütün güvenlik özelliklerinin yetersiz olduğu anlamına gelmez. Gerçek güvenlik performansı; özgün tasarım, yapılan modernizasyonlar, işletme koşulları, yaşlanma yönetimi, saha özellikleri, kalite güvencesi ve düzenleyici denetim ile birlikte değerlendirilmelidir.

VVER evriminin ana çizgisi

Tablodaki en önemli ayrım: ticari tasarım ile araştırma tasarımı

Olumlu ve sınırlı yönlerin birlikte okunması

VVER ailesinin gelişimi yaklaşık altmış yılı aşan bir mühendislik ve işletme geçmişine dayanmaktadır. İlk ticari VVER-210'un 1964 yılında Novovoronezh'de şebekeye bağlanmasından VVER-1200'ün günümüzde Rusya ve farklı ülkelerde işletilmesine kadar geçen süreç, yalnızca reaktör gücünün artırılması değil; aynı zamanda güvenlik mimarisi, yakıt teknolojisi, işletme deneyimi, malzeme teknolojisi ve tasarım standartlarının sürekli geliştirilmesi sürecidir.

Bununla birlikte VVER evrimini düz bir "eski → yeni → daha güvenli" çizgisi olarak değerlendirmek teknik açıdan yeterli değildir. Her yeni tasarım, önceki tasarımların bazı güçlü yönlerini korurken yeni mühendislik problemleri de ortaya çıkarmıştır. Daha fazla güvenlik sistemi daha karmaşık bir tesis oluşturabilir; daha yüksek güç, daha yüksek termohidrolik ve malzeme yükleri getirebilir; daha uzun tasarım ömrü ise daha kapsamlı yaşlanma yönetimi gerektirir.

VVER-210'dan VVER-440'a: Ticari teknolojinin oluşması

VVER-210 ve VVER-365, VVER teknolojisinin ilk gerçek santral deneyimlerinin elde edildiği tasarımlardır. Novovoronezh sahasında 1964 ve 1969 yıllarında başlayan işletme, daha sonra VVER-440 ve VVER-1000 tasarımlarının geliştirilmesine yönelik önemli bir mühendislik deneyimi oluşturmuştur.

VVER-440 ile birlikte teknoloji daha geniş bir ticari ölçeğe ulaşmış ve Sovyetler Birliği dışındaki ülkelerde de yaygın biçimde kullanılmaya başlanmıştır. Bu dönemin en önemli kazanımı yalnızca güç artışı değil, çok sayıda santralden elde edilen gerçek işletme verilerinin tasarım, bakım, yakıt ve güvenlik analizlerine geri beslenmesidir.

Ancak VVER-440/V-230 gibi erken tasarımlar, günümüzde kullanılan güvenlik kriterleriyle tasarlanmamıştır. IAEA'nın değerlendirmelerinde özellikle reaktör basınç kabının bütünlüğü ve ışınım kaynaklı gevrekleşme gibi konuların önemli olduğu görülmektedir. Bu nedenle VVER-440 deneyimi hem olumlu bir işletme birikimi, hem de sonraki güvenlik iyileştirmelerinin neden gerekli olduğunu gösteren tarihsel bir deneyim olarak değerlendirilmelidir.

VVER-1000: Büyük güç sınıfının olgunlaşması

VVER-1000 ile yaklaşık 1000 MWe sınıfına geçilmesi, VVER teknolojisinde önemli bir ölçek değişikliğidir. Özellikle V-320, çok sayıda ülkede uzun süre işletilerek VVER ailesinin en geniş işletme deneyimine sahip tasarım kollarından biri hâline gelmiştir.

Dört çevrimli birincil devre, fiziksel muhafaza ve büyük güç sınıfında olgunlaşmış ekipman mimarisi VVER-1000'in önemli kazanımlarıdır. Daha da önemlisi, onlarca yıllık işletme süresi yakıt davranışı, ekipman güvenilirliği, bakım, yaşlanma, termohidrolik analiz ve insan-makine etkileşimi konusunda geniş bir veri tabanı oluşturmuştur.

AES-91 ve AES-92: Güvenlik mimarisinde önemli dönüşüm

AES-91 ve AES-92, VVER-1000 temel mimarisinden tamamen kopmadan güvenlik sistemlerini daha gelişmiş hâle getiren önemli tasarım kollarıdır. Yedeklilik, fiziksel ayrım, çift muhafaza, pasif hidrojen yönetimi, corium yakalama ve pasif ısı uzaklaştırma gibi özellikler bu dönemde daha belirgin hâle gelmiştir.

Tianwan ve Kudankulam gibi gerçek santral uygulamaları, bu tasarım yaklaşımının yalnızca teorik olarak kalmadığını göstermektedir. Bununla birlikte AES-91 ve AES-92 aynı tasarım değildir. Ayrıca aynı tasarım ailesinin farklı uygulamalarında saha ve düzenleyici gerekliliklere bağlı değişiklikler bulunabilir.

Bu dönemden çıkarılabilecek temel sonuç şudur: VVER güvenlik evrimi sadece daha fazla ekipman eklemek şeklinde değil, güvenlik fonksiyonlarının bağımsızlık, çeşitlilik, fiziksel ayrım ve pasif çalışma prensipleriyle daha geniş bir mimariye dağıtılması şeklinde gerçekleşmiştir.

AES-2006 ve VVER-1200: Evrimsel yaklaşımın güncel ticari karşılığı

VVER-1200/AES-2006, VVER ailesinin günümüzde ticari olarak uygulanmış en yeni büyük güç tasarım çizgilerinden biridir. IAEA'ya göre AES-2006'nın iki temel tasarım kolu bulunmaktadır: Moskova Atomenergoproekt tarafından geliştirilen VVER-1200/V-392M ve St. Petersburg Atomenergoproekt tarafından geliştirilen VVER-1200/V-491. Her iki tasarım da önceki VVER teknolojilerinden yararlanırken güvenlik fonksiyonlarında aktif ve pasif sistemlerin birlikte kullanılmasına dayanmaktadır.

VVER-1200'ün önemli bir özelliği, güvenlik fonksiyonlarının tek bir teknolojiye dayandırılmamasıdır. Aktif sistemler, pasif ısı uzaklaştırma sistemleri, çoklu güvenlik kanalları, fiziksel ayrım, hidrojen yönetimi ve corium yakalama gibi farklı katmanlar birlikte kullanılmaktadır. IAEA'nın VVER-1200 güvenlik değerlendirmelerinde pasif muhafaza ısı uzaklaştırma sistemi, pasif hidrojen rekombinatörleri ve core catcher özellikle ağır kaza senaryolarında ele alınmaktadır.

Ancak VVER-1200'ün yeni sorunları da vardır

VVER-S ve VVER-SKD: Ticari evrimden ileri araştırmaya

VVER-S ve VVER-SKD, VVER-1200'ün doğrudan ardılı olan ticari reaktörler olarak değerlendirilmemelidir. Bunlar VVER mühendislik birikiminin farklı araştırma yönlerini temsil eder.

VVER-S'de temel yenilik, çekirdek içerisindeki su-uranyum oranının değiştirilmesiyle nötron spektrumunun işletme sırasında kaydırılmasıdır. Böylece yakıt ekonomisinin geliştirilmesi, bor kullanımının azaltılması ve uzun vadede kapalı yakıt çevrimine yaklaşılması hedeflenmektedir.

VVER-SKD ise çok daha büyük bir teknolojik sıçramayı temsil eder. Süperkritik su, yaklaşık 24,5 MPa basınç, 540 °C seviyesine ulaşan soğutucu sıcaklığı ve hızlı-rezonans nötron spektrumu gibi özellikler; mevcut VVER-1200'den önemli ölçüde farklı mühendislik koşulları ortaya çıkarır.

VVER evriminde en önemli olumlu sonuçlar

VVER evriminin temel sınırlılıkları

VVER evrimini diğer nükleer tasarımlarla karşılaştırırken

VVER tasarımlarını değerlendirirken yalnızca Rusya'nın kendi güvenlik kriterleri veya tasarımcının yayınladığı performans hedefleri kullanılmamalıdır. IAEA güvenlik standartları, ilgili ülkenin düzenleyici gereklilikleri, bağımsız güvenlik değerlendirmeleri, işletme deneyimleri ve mümkün olduğunda uluslararası akran değerlendirmeleri birlikte dikkate alınmalıdır.

Bu yaklaşım özellikle VVER-1200 için önemlidir. Tasarımın üreticisi tarafından verilen çekirdek hasar frekansı veya büyük salım olasılığı gibi sayısal hedefler önemli tasarım göstergeleridir; ancak bunlar tek başına gerçek işletme performansının ölçümü değildir. Gerçek işletme deneyimi arttıkça bu tür tasarım varsayımlarının saha verileriyle karşılaştırılması mümkün olacaktır.

Nitekim VVER-1200 güvenlik analizlerinde ağır kazaların belirsizlik ve duyarlılık analizlerinin IAEA koordinasyonundaki uluslararası çalışmalarda ayrıca incelenmesi, modern nükleer güvenlikte hesaplanan sonuçların belirsizliklerinin de değerlendirilmesi gerektiğini göstermektedir.

VVER evriminin genel bilançosu

Türkiye açısından VVER ailesinin önemi, Akkuyu Nükleer Güç Santrali ile doğrudan ilişkilidir. Akkuyu, Türkiye'nin ilk nükleer güç santrali projesi olup dört güç ünitesinden oluşmaktadır. IAEA'nın güncel reaktör kayıtlarında dört ünite de PWR tipinde VVER V-509 olarak listelenmekte; her bir ünite için 3.200 MWth termal güç, 1.200 MWe brüt güç ve 1.114 MWe net güç değerleri verilmektedir.

Bu nedenle Akkuyu'yu yalnızca "VVER-1200" olarak tanımlamak teknik açıdan eksik kalır. Daha doğru ifade AES-2006 ailesi içinde yer alan VVER-1200/V-509 tasarımıdır. V-509, VVER ailesinin daha önceki tasarım deneyimlerinden yararlanmakla birlikte Akkuyu projesine özgü değişiklikler içeren ayrı bir tasarım varyantıdır.

Bu ayrım önemlidir. "Akkuyu V-392M'dir" demek doğru değildir; "Akkuyu V-509, V-392M'den geliştirilen ve Akkuyu sahasına uyarlanan bir VVER-1200 varyantıdır" demek ise mevcut bağımsız değerlendirmelerle daha uyumludur.

Akkuyu'nun teknik açıdan olumlu tarafları

Akkuyu açısından dikkat edilmesi gereken sınırlılıklar

Akkuyu sahası: Tasarım ile gerçek saha koşullarının birlikte değerlendirilmesi

Akkuyu'nun değerlendirilmesinde özellikle önemli konulardan biri Akdeniz kıyısındaki saha koşullarıdır. Türkiye'nin ulusal değerlendirmeleri ve uluslararası akran incelemeleri kapsamında deprem, tsunami, dış taşkın ve diğer dış tehlikeler ayrıca ele alınmıştır.

ENSREG'in 2024 Türkiye stres testi akran değerlendirmesi, Akkuyu sahasının dış taşkınlara karşı dayanıklılığı konusunda özellikle dikkat edilmesi gereken bir husus ortaya koymuştur. Değerlendirmede, güvenlik açısından önemli bazı yapı ve sistemlerin tasarım taşkını seviyesinin altında kalan bölümlerde bulunduğu belirtilmiş ve dış taşkına karşı dayanıklılığın artırılması yüksek öncelikli tavsiye olarak sınıflandırılmıştır.

Bu bulgu "Akkuyu güvenli değildir" şeklinde yorumlanmamalıdır. Aksine nükleer güvenlikte bağımsız akran incelemelerinin işlevini gösteren somut bir örnektir: tasarımın belirli bir dış tehlikeye karşı yeterli marjı sağlayıp sağlamadığı incelenir, eksiklik veya geliştirme alanı görülürse ilave mühendislik önlemleri önerilir.

Deprem ve tsunami açısından Akkuyu

Akkuyu'nun Akdeniz kıyısında bulunması nedeniyle deprem ve deniz kaynaklı dış tehlikelerin değerlendirilmesi, santralin genel güvenlik analizinin önemli bir parçasıdır. Burada yalnızca tarihsel deprem kayıtlarına bakılması yeterli değildir; saha karakterizasyonu, aktif faylar, yer hareketi parametreleri, tsunami kaynakları, taşkın seviyeleri ve tasarım marjları birlikte değerlendirilmelidir.

2023 yılında Türkiye'nin güneydoğusunda meydana gelen büyük depremin ardından Akkuyu sahasında güvenlik kontrolleri yapılmış ve santralde hasar bildirilmemiştir. Bununla birlikte bu olay, Akkuyu'nun tasarım depremi açısından tek başına bir doğrulama testi olarak kabul edilmemelidir; depremin kaynak özellikleri, sahadaki yer hareketi ve tasarım temelinin karşılaştırılması ayrı mühendislik analizleri gerektirir.

Benzer şekilde, tsunami açısından da "santral denizden yüksekte" gibi tek bir geometrik ölçüt yeterli değildir. Güvenlik açısından önemli sistemlerin bulunduğu yapıların su girişine karşı korunması, su geçirmezlik önlemleri ve tasarım taşkını üzerindeki güvenlik marjları birlikte değerlendirilmelidir. ENSREG'in Akkuyu incelemesindeki dış taşkın tavsiyesi bu nedenle ayrıca önem taşımaktadır.

Türkiye açısından düzenleyici denetimin önemi

Akkuyu projesinin önemli özelliklerinden biri, tasarımın Rusya'da geliştirilmiş olmasına rağmen Türkiye'de faaliyet gösterecek bir nükleer tesis olmasıdır. Dolayısıyla tasarımcının veya tedarikçinin kendi ülkesindeki lisanslama süreci, Türkiye'deki düzenleyici değerlendirmelerin yerine geçmez.

IAEA'nın Türkiye'deki IRRS değerlendirmesinde, Akkuyu lisanslamasında referans santral yaklaşımının kullanıldığı; başvuru sahibinden referans santral ile Akkuyu arasındaki farklılıkların güvenlik üzerindeki etkilerini açıklayan bilgilerin istendiği belirtilmektedir. Ayrıca Akkuyu lisanslama sürecinde Seviye 1 ve Seviye 2 olasılıksal güvenlik değerlendirmelerinin NDK tarafından incelenmek üzere sunulmasının öngörüldüğü belirtilmiştir.

Akkuyu'nun işletme modeli: Teknik tasarımdan farklı bir konu

Akkuyu'nun diğer VVER projelerinden ayrılan önemli özelliklerinden biri Build-Own-Operate (BOO) modelidir. Rosatom'un proje şirketindeki sahiplik ve işletme rolü, Akkuyu'yu yalnızca bir reaktör teknolojisi projesi olmaktan çıkarıp aynı zamanda farklı bir nükleer proje ve işletme modeli hâline getirmektedir.

Bu modelin olumlu tarafı, tasarımcı, inşaatçı ve işletmecinin uzun dönemli proje sorumluluğunun büyük ölçüde aynı kurumsal yapı içerisinde toplanabilmesidir. Bu durum tasarım bilgisi ile işletme deneyiminin aynı organizasyon içinde aktarılması açısından avantaj sağlayabilir.

Öte yandan model, Türkiye açısından uzun dönemli kurumsal bağımlılık, insan kaynağı, bilgi transferi, tedarik zinciri, yakıt, bakım, atık yönetimi ve dekomisyonlama gibi konuların ayrıca ele alınmasını gerektirir. Dolayısıyla BOO modeli nükleer güvenlik açısından kendiliğinden olumlu veya olumsuz kabul edilmemeli; oluşturduğu sorumluluk ve yetkinlik yapısı üzerinden değerlendirilmelidir.

Yakıt, atık ve yaşam döngüsü açısından Türkiye

Akkuyu projesinin Türkiye açısından değerlendirilmesinde yalnızca elektrik üretim kapasitesine bakılması yeterli değildir. Yakıt tedariki, kullanılmış yakıtın yönetimi, radyoaktif atıkların yönetimi ve tesisin gelecekteki söküm süreci de nükleer yaşam döngüsünün parçalarıdır.

Akkuyu anlaşma modelinde yakıt tedariki ve kullanılmış yakıt/radyoaktif atık yönetimine ilişkin sorumlulukların önemli bölümü proje düzenlemeleri içerisinde tanımlanmıştır. Bununla birlikte Türkiye açısından uzun vadeli atık ve dekomisyonlama politikalarının yalnızca sözleşmesel hükümlerle değil, ulusal mevzuat, finansal mekanizmalar, kurumsal kapasite ve düzenleyici denetimle de desteklenmesi gerekir. Akkuyu için dekomisyonlama maliyet planlarının geliştirilmesine yönelik çalışmaların başlatıldığı bildirilmiştir.

Akkuyu'nun Türkiye elektrik sistemi açısından yeri

Dört ünitenin toplam 4.800 MWe brüt kapasitesi, Türkiye elektrik sistemi açısından önemli büyüklüktedir. Santralın tam kapasiteye ulaşması hâlinde nükleer kaynaklı sürekli üretimin elektrik arz çeşitliliğine katkı sağlaması beklenmektedir. Ancak tek bir sahada dört büyük ünitenin bulunması aynı zamanda sistem açısından başka bir hususu gündeme getirir: büyük bir üretim bloğunun aynı anda devre dışı kalması durumunda şebekenin yeterli yedek kapasiteye ve esnekliğe sahip olması.

Bu nedenle Akkuyu'nun enerji sistemi açısından değerlendirilmesi yalnızca yıllık üretim miktarıyla değil; şebeke bağlantısı, yedekleme, frekans kontrolü, bakım dönemlerinin planlanması ve birden fazla ünitenin aynı anda devre dışı kalabileceği senaryolarla birlikte yapılmalıdır.

VVER evriminin Türkiye açısından anlamı

Akkuyu, Türkiye'nin VVER teknolojisiyle ilk büyük ölçekli uygulamasıdır. Bu nedenle Türkiye açısından yalnızca dört reaktörün kurulması değil, aynı zamanda VVER teknolojisinin işletme, bakım, güvenlik değerlendirmesi ve düzenleyici denetim bilgisinin Türkiye'de kurumsallaştırılması anlamına gelmektedir.

VVER-210'dan VVER-1000'e uzanan uzun tarihsel zincir ve AES-91, AES-92 ve AES-2006 tasarım çizgileri Akkuyu V-509'un mühendislik arka planını anlamak için önemlidir. Ancak bu tarihsel deneyim, Akkuyu'nun kendi saha koşullarının ve kendi tasarım varyantının ayrıca değerlendirilmesi gereğini ortadan kaldırmaz.

1. IAEA Advanced Reactor Information System (ARIS) — VVER-1000, VVER-1200 ve diğer ileri reaktörlerin teknik karakteristikleri.
2. IAEA Reference Data Series No. 2 — Nuclear Power Reactors in the World — Akkuyu VVER V-509 ve dünya reaktör filosu verileri.
3. IAEA Reference Data Series — VVER V-179, V-187, V-213, V-230, V-320 ve diğer tasarımlara ilişkin reaktör verileri.
4. IAEA — WWER-440/230 ve WWER-440/213 güvenlik değerlendirmeleri — erken VVER-440 tasarımlarındaki güvenlik konuları ve iyileştirme çalışmaları.
5. OECD/NEA — Hydrogen Management and Related Computer Codes — VVER-1000, AES-91, AES-92 ve AES-2006 tasarım evrimi hakkında teknik bilgiler.
6. IAEA INPRO — VVER Designs Evolution — VVER-1000, AES-91, AES-91/99 ve VVER-1200/AES-2006 tasarım zinciri.
7. Rosatom — The VVER today: Evolution, Design, Safety — AES-91, AES-92, AES-91/99 ve AES-2006 tasarım evrimine ilişkin teknik bilgiler.
8. VVER-S — spectral shift control — VVER-S konseptinin spektral kaydırma yaklaşımı.
9. Prospects of VVER-SKD reactor in a closed fuel cycle — VVER-SKD ve kapalı yakıt çevrimi yaklaşımı.
10. SSC RF / NRC — VVER-SKD-1700 teknik parametreleri — süperkritik su soğutmalı VVER-SKD konseptine ilişkin teknik veriler.
11. History, specific design features, and evolution of VVER reactors — VVER tasarımlarının tarihsel ve teknik evrimi.
