Aktif güvenlik sistemleri
Sensörler, kumanda mantıkları, pompalar ve diğer ekipmanlar kullanılarak belirli güvenlik işlevleri yerine getirilir.
Reaktör çekirdeğinde fisyonla açığa çıkan ısı, yüksek basınç altında dolaşan birincil devre suyuna aktarılır. Bu ısı, buhar üreticilerinde ikinci devreye geçirilir; oluşan buhar türbini ve jeneratörü döndürerek elektrik üretimini sağlar. Birincil ve ikincil devrelerin ayrılması, enerji aktarımının temel unsurlarından biridir.
VVER-1200, suyun hem soğutucu hem de nötron yavaşlatıcısı olarak kullanıldığı, basınçlı su reaktörü (PWR) ailesine ait bir güç reaktörüdür. AES-2006 tasarım çizgisiyle ilişkilendirilen bu reaktör sınıfı, önceki VVER tasarımlarının deneyimini daha yüksek güç ve geliştirilmiş güvenlik sistemleriyle birleştirmeyi amaçlar.
Elektrik gücü
Reaktörün ısıl enerjisinin türbin-jeneratör çevrimi
üzerinden elektrik enerjisine dönüştürülmesiyle elde
edilen güç sınıfı.
Nominal ısıl güç
Kontrollü fisyon tepkimeleri sonucunda aktif bölgede
açığa çıkan ve soğutucuya aktarılan ısıl enerji.
Aktif bölge
Yaygın VVER-1200 referans tasarımında yakıt demetleri
altıgen kesitli bir düzen içinde reaktör kalbini oluşturur.
Referans tasarım ömrü
Reaktör ve ilgili ekipmanlar için belirtilen tasarım
ömrüdür; gerçek işletme süresi mevzuata, denetimlere
ve güvenlik değerlendirmelerine bağlıdır.
| Parametre | Referans değer | Açıklama |
|---|---|---|
| Reaktör tipi | VVER / PWR | Basınçlı su soğutmalı ve su yavaşlatıcılı reaktör. |
| Nominal ısıl güç | 3.200 MWt | Aktif bölgede üretilen ısı gücü. |
| Elektrik gücü | Yaklaşık 1.200 MWe | Üniteye ve brüt/net güç tanımına göre değişebilir. |
| Birincil devre basıncı | Yaklaşık 16,2 MPa | Nominal çalışma koşullarındaki referans basınç. |
| Aktif bölge giriş sıcaklığı | Yaklaşık 298 °C | Birincil devrede reaktöre dönen soğutucunun sıcaklığı. |
| Aktif bölge çıkış sıcaklığı | Yaklaşık 329 °C | Isınan soğutucunun reaktörden çıkış sıcaklığı. |
| Birincil devre çevrimi | 4 döngü | Her döngüde bir buhar üreteci ve bir ana dolaşım pompası bulunur. |
| Yakıt demeti sayısı | 163 | Yaygın referans aktif bölge düzeni. |
| Tasarım ömrü | 60 yıl | Referans tasarım değeri; işletme ömrüyle otomatik olarak aynı değildir. |
Nükleer santrallerde reaktör kalbinde açığa çıkan enerji, öncelikle ısı enerjisine dönüşür. VVER-1200 tasarımında yaklaşık 3.200 MWt ısıl güç üreten reaktör, bu enerjiyi birincil devrede dolaşan suya aktarır. Su, buhar üreteçlerinde ikinci devredeki suyu buhara dönüştürür. Buhar türbini döndürür; türbine bağlı jeneratör ise mekanik enerjiyi elektrik enerjisine çevirir.
Bu dönüşüm zincirinde ısıl enerjinin tamamı elektriğe dönüştürülemez. Termodinamik sınırlar ve çevrimin özellikleri nedeniyle enerjinin bir bölümü yoğuşturucu ve soğutma sistemi üzerinden çevreye atılan ısı olarak kalır. Elektrik üretiminde kullanılan ısıl enerjinin ne kadarının elektriğe dönüştürüldüğünü ifade eden kavram ısıl verimdir.
Örneğin, 1.200 MWe elektrik gücü ile 3.200 MWt ısıl güç karşılaştırıldığında:
Isıl verim ≈ (1.200 / 3.200) × 100 = %37,5
Bu değer, nominal elektrik gücünün nominal reaktör ısıl gücüne oranından hesaplanan yaklaşık bir göstergedir. Santralin gerçek brüt veya net elektrik verimi; yardımcı sistemlerin elektrik tüketimine, işletme koşullarına ve kullanılan güç değerlerinin tanımına bağlıdır. Dolayısıyla %37,5 değeri, her koşulda gerçekleşen net santral verimi olarak değerlendirilmemelidir.
Reaktör kalbinde ısınan suyun, çalışma koşullarında sıvı fazda kalması hedeflenir. Yüksek basınç, soğutucunun sıcaklığının kaynama sıcaklığının altında kalmasına yardımcı olur. Böylece ısı, dört birincil devre döngüsü üzerinden buhar üreteçlerine taşınır.
Birincil devredeki radyoaktif olabilecek soğutucu ile türbini döndüren ikinci devre suyu, buhar üretecinin ısı transfer yüzeyleriyle birbirinden ayrılır.
VVER-1200 referans tasarımında 163 yakıt demeti bulunur. Yakıt çubuklarındaki uranyum dioksit esaslı yakıt peletleri, fisyon yoluyla ısı üretir. Yakıt demetlerinin yanında kontrol ve koruma sistemi elemanları ile çekirdek izleme donanımları da aktif bölgenin tasarımında rol oynar.
Yakıtın zenginleştirme oranı, hedeflenen yanma derinliği ve yakıt çevrimi gibi parametreler yakıt tasarımına ve işletme lisansına bağlıdır; tek bir değer tüm üniteler için değişmez kabul edilmemelidir.
Sensörler, kumanda mantıkları, pompalar ve diğer ekipmanlar kullanılarak belirli güvenlik işlevleri yerine getirilir.
Tasarıma bağlı olarak doğal dolaşım, yerçekimi veya depolanmış akışkan gibi mekanizmalarla ısı uzaklaştırma ya da soğutucu sağlama işlevleri desteklenebilir.
Koruyucu yapı ve muhafaza sistemleri, radyoaktif maddelerin çevreye salınmasını önlemeye yönelik çok katmanlı güvenlik yaklaşımının bir parçasıdır.
Zincirleme tepkime durdurulduktan sonra da yakıt bozunma ısısı üretmeye devam eder. Soğutma ve ısı uzaklaştırma işlevleri bu nedenle önemini korur.
V-392M, V-491, V-509 (Akkuyu), V-523 (Rooppur, Bangladeş) ve V-529 (El Dabaa, Mısır); VVER-1200 ailesinin farklı tasarım uygulamalarıdır. Güvenlik sistemlerinin kanallanması, pasif ısı uzaklaştırma düzeni ve bazı santral ekipmanları aynı olmak zorunda değildir. Bu nedenle yukarıdaki sayılar ve açıklamalar genel bir referans çerçevesi sunar.
Belirli bir ünite için kesin değerler ve güvenlik özellikleri değerlendirilirken ilgili santralin lisans esasları, güvenlik analiz raporu ve onaylı teknik dokümanları esas alınmalıdır.
Bir nükleer güç santralinde elektrik üretimi, yalnızca reaktör çekirdeğinde gerçekleşen fisyon olayından ibaret değildir. Yakıt malzemesinde açığa çıkan enerjinin yakıt çubuğuna, soğutucuya, buhar üretim sistemine ve son olarak türbin-jeneratör grubuna aktarılması gerekir. VVER-1200 bu dönüşümü, basınçlı su reaktörlerine özgü iki devreli ısı transfer düzeni üzerinden gerçekleştirir.
Nükleer bağ enerjisi → fisyon ürünlerinin kinetik enerjisi → yakıtta ısı → birincil devrede sıcak su → buhar → türbinin mekanik enerjisi → jeneratörde elektrik enerjisi
Bu zincirin her aşamasında farklı fiziksel süreçler ve ekipmanlar görev yapar. Yakıtın güvenli biçimde çevrelenmesi, ısının yeterli hızda uzaklaştırılması ve enerji dönüşüm ekipmanlarının kararlı çalışması birbiriyle bağlantılıdır.
VVER-1200'ün yakıtında kullanılan uranyum dioksit (UO₂), seramik yapılı bir nükleer yakıt malzemesidir. Yakıt içindeki fisyona elverişli bir atom çekirdeği bir nötron soğurduğunda kararsız hâle gelebilir ve iki daha hafif çekirdeğe bölünebilir. Bu olayda yeni nötronlar ve gama ışınları da ortaya çıkar. Fisyon ürünleri ile diğer parçacıkların enerjisi, yakıt malzemesi içinde büyük ölçüde ısıya dönüşür.
Ortaya çıkan nötronların bir kısmı yeni fisyon olaylarına neden olabilir. Böylece uygun nötronik koşullar altında zincirleme reaksiyon sürdürülür. Reaktörün kontrol sistemi, nötron dengesini ve güç seviyesini yönetmeye yardımcı olur. Zincirleme reaksiyonun durdurulması ise yakıtta oluşmuş radyoaktif fisyon ürünlerinin bozunmasından kaynaklanan artık ısıyı anında ortadan kaldırmaz.
Ağır bir çekirdeğin fisyon ürünleri, başlangıçtaki çekirdeğe kıyasla nükleon başına daha yüksek bağlanma enerjisine sahip olabilir. Kütle-enerji eşdeğerliği gereğince ortaya çıkan kütle farkı enerji olarak açığa çıkar. Bu enerjinin önemli bölümü fisyon ürünlerinin kinetik enerjisidir ve yakıt içerisinde çarpışmalarla ısıya dönüşür.
Nükleer yakıt tek parça hâlinde reaktöre yerleştirilmez. Önce seramik yakıt peletleri üretilir; peletler metal kaplamalı yakıt çubuklarının içine yerleştirilir. Çok sayıda çubuk, kılavuz kanalları ve yapısal bileşenlerle birlikte bir yakıt demetini oluşturur. Yakıt demetleri ise reaktör basınç kabının içindeki aktif bölgede belirli bir düzende konumlandırılır.

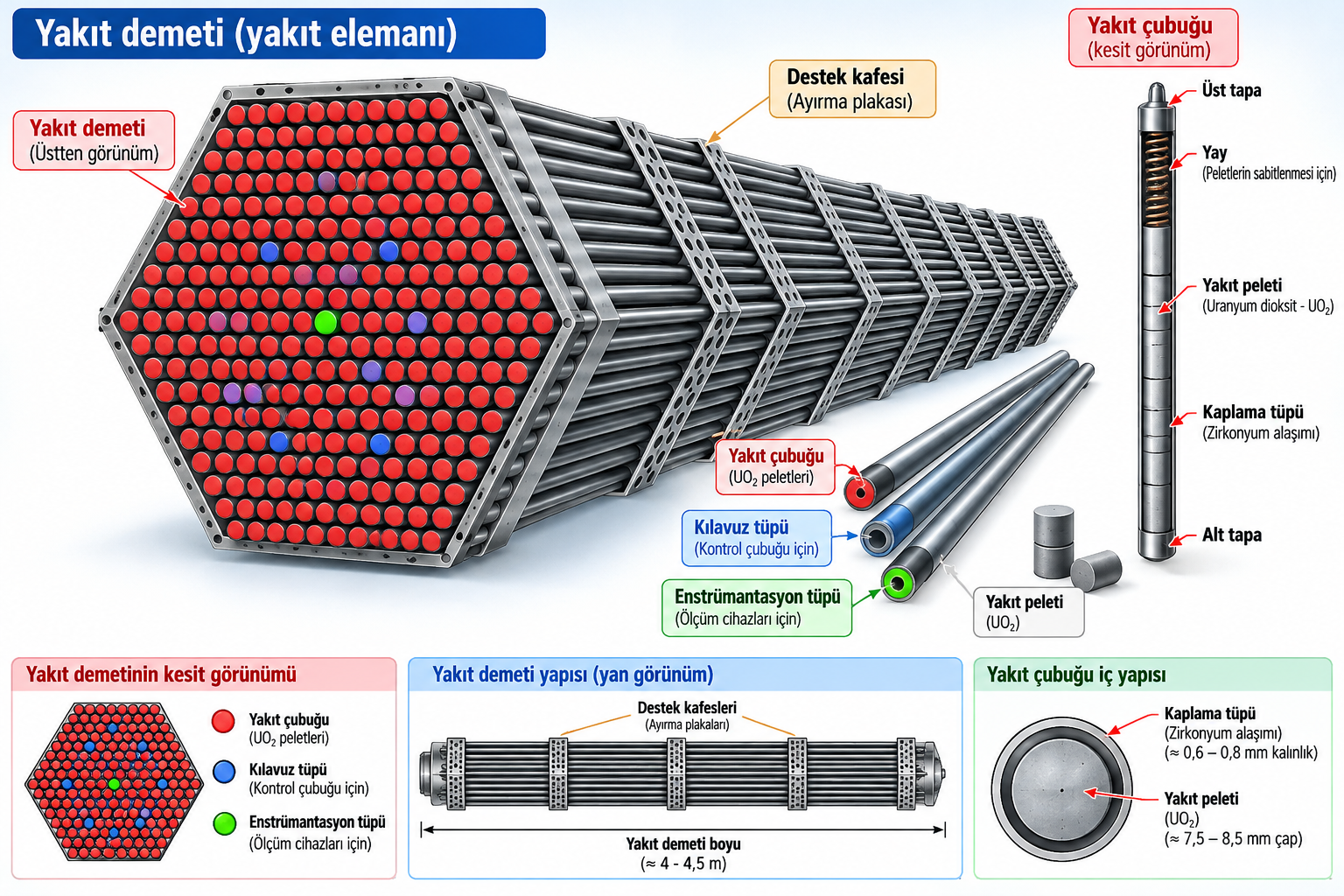

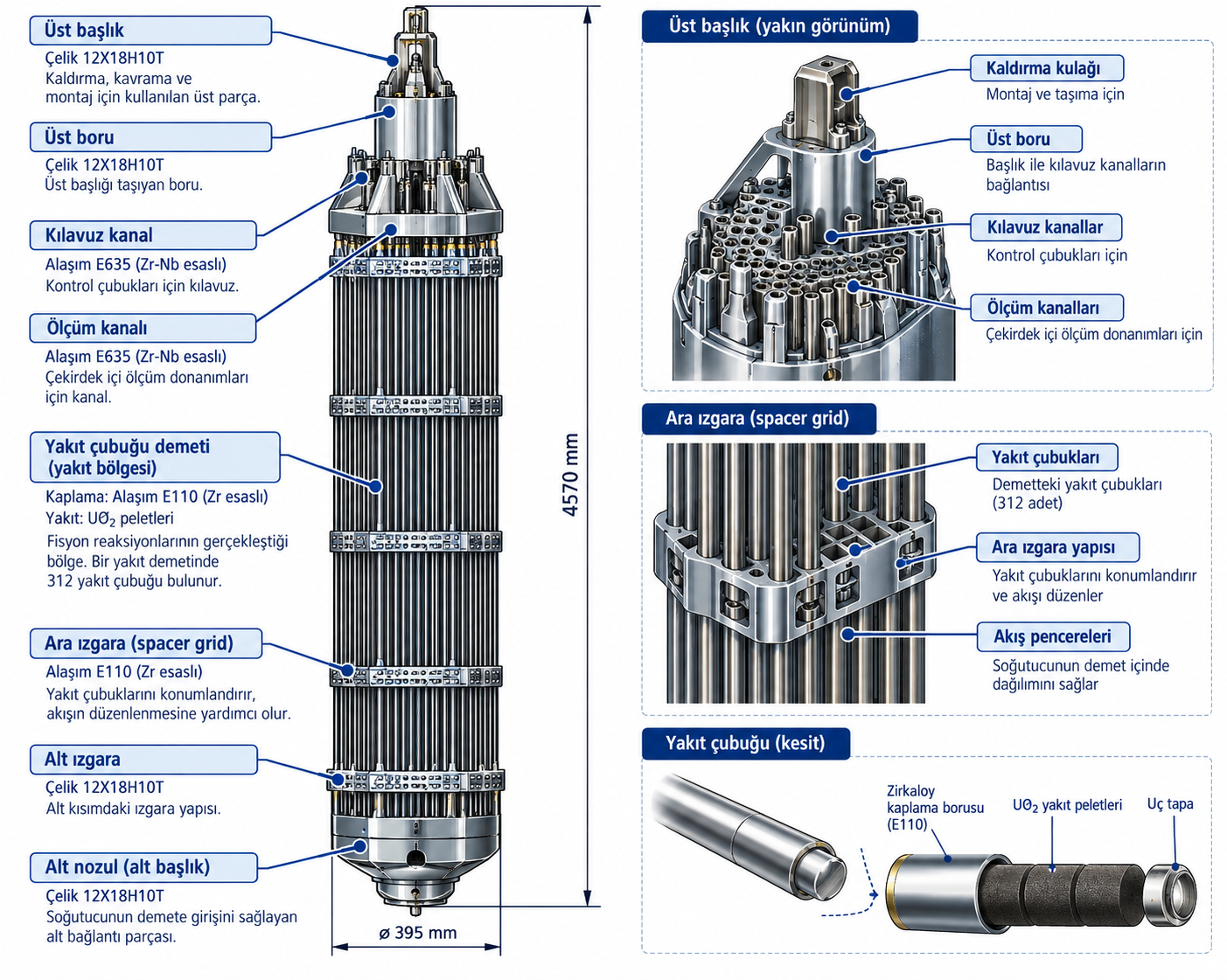

Yakıt demeti, çok sayıda yakıt çubuğunu bir arada tutan ve soğutucu akışına izin veren yapısal bir bütündür. Demetin ayrıntıları kullanılan yakıt tasarımına bağlıdır.
| Yapısal düzey | Temel bileşenler | Başlıca işlev |
|---|---|---|
| Yakıt peleti | Seramik uranyum dioksit (UO₂); bazı tasarımlarda UO₂–Gd₂O₃ karışımı | Fisyon enerjisinin açığa çıktığı nükleer yakıtı oluşturur. |
| Yakıt çubuğu | Pelet sütunu, metal kaplama, uç kapaklar ve tasarıma bağlı iç bileşenler | Yakıtı çevreler ve ısının soğutucuya aktarılmasını sağlar. |
| Yakıt demeti | Yakıt çubukları, kılavuz kanalları, mesafe ızgaraları ve uç parçalar | Çubuk geometrisini korur, soğutucu akışını yönlendirir ve kontrol elemanlarının yerleşimine olanak tanır. |
| Reaktör çekirdeği | Yakıt demetleri, kontrol elemanları ve çekirdek izleme düzenekleri | Nötronların yönetildiği ve reaktör ısıl gücünün üretildiği bölgeyi oluşturur. |
Rusça teknik literatürde топливная таблетка yakıt peletini, твэл yakıt elemanını veya yakıt çubuğunu, ТВС ise yakıt demetini ifade eder. Bu terimler farklı yapısal ölçekleri tanımlar; birbirlerinin yerine kullanılmamalıdır.
Yakıt peletleri, yüksek sıcaklıklara dayanabilecek biçimde üretilmiş seramik silindirlerdir. UO₂'nin seramik yapısı, yakıtın reaktör koşullarında kullanılmasına uygun özellikler sağlar. Bununla birlikte uranyum dioksitin ısıl iletkenliği metal malzemelere kıyasla düşüktür. Bu nedenle fisyon sırasında peletin merkezinde oluşan ısının dış yüzeye ulaşması için pelet içinde bir sıcaklık gradyanı meydana gelir.
Peletin geometrisi, yoğunluğu, tane yapısı ve kimyasal bileşimi; ısı iletimi, yakıtın davranışı ve ışınlama sırasında meydana gelen değişimler açısından önem taşır. Peletin sıcaklığı yalnızca reaktörün toplam gücüne değil, yerel güç dağılımına ve soğutma koşullarına da bağlıdır.

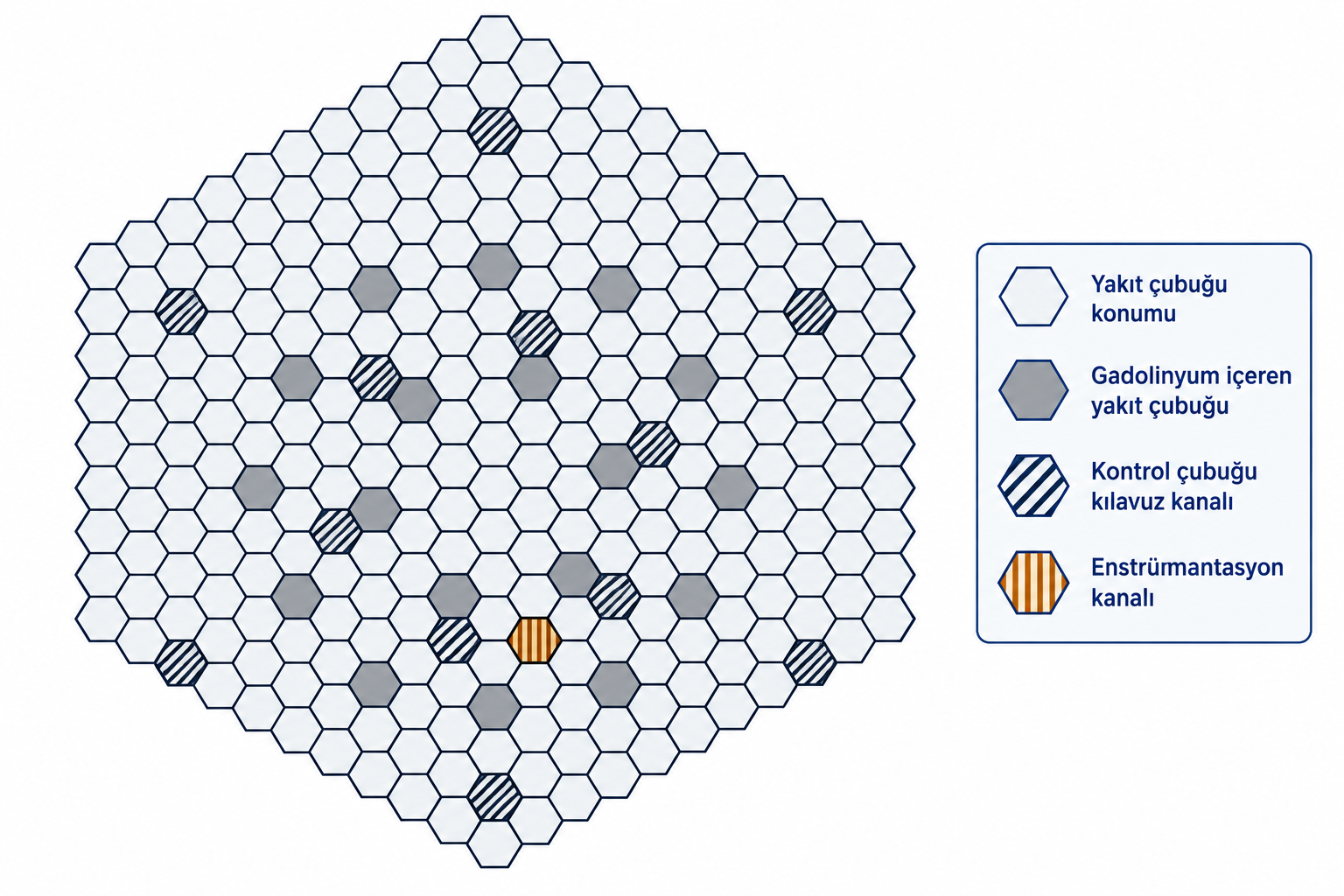

Yakıt demeti kesitinde çubuklar ve kılavuz kanalları. Geometrik düzen, nötronik özellikleri ve soğutucu akışını birlikte etkiler.

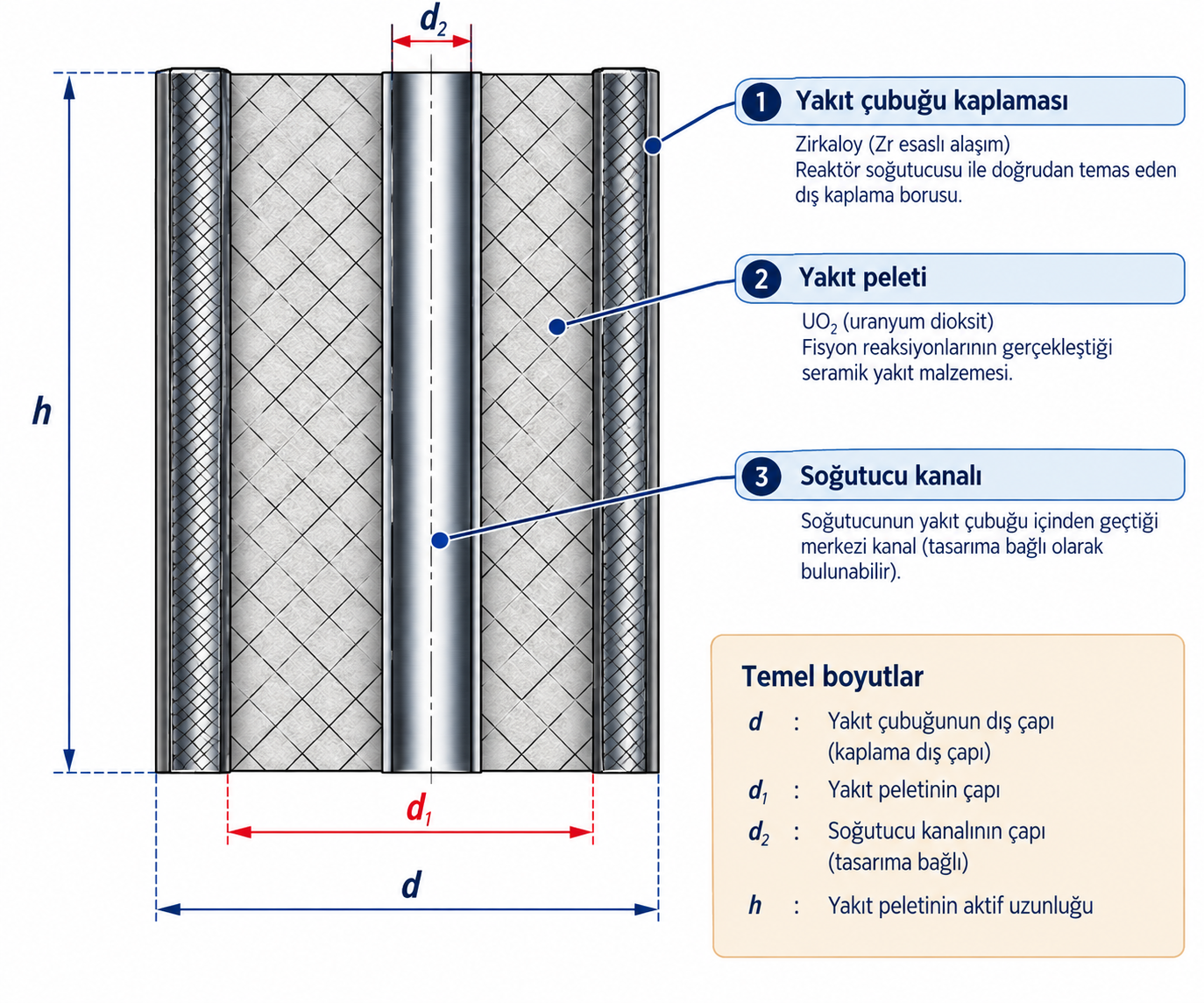

Yakıt peleti ile metal kaplama arasındaki yapısal ilişki. Isı, yakıttan kaplamaya ve buradan soğutucuya aktarılır.
Yakıt peletinin merkez sıcaklığı ile dış yüzey sıcaklığı aynı değildir. Isının seramik malzeme içinden iletilmesi sırasında bir sıcaklık farkı oluşur. Yakıt performans analizlerinde bu farkın yanı sıra pelet-kaplama etkileşimi, gaz boşluğu, yakıtın ışınlama boyunca değişimi ve kaplama sıcaklığı da değerlendirilir.
Yakıt çubuğu, uranyum dioksit (UO2) veya tasarıma bağlı olarak gadolinyum oksit içeren yakıt peletlerini çevreleyen, silindirik ve sızdırmaz bir metal kaplamadan oluşur. Kaplama, yakıt ile birincil devrede dolaşan basınçlı su arasında fiziksel bir sınır oluşturur; yakıt peletlerinden açığa çıkan ısının soğutucuya aktarılmasını sağlarken fisyon ürünlerinin yakıt çubuğu içinde tutulmasına katkıda bulunur. Bu nedenle yakıt çubuğu, yalnızca yakıtı taşıyan bir eleman değil, aynı zamanda reaktörün güvenlik açısından önemli bariyerlerinden biridir.
VVER-1200 yakıt tasarımlarında kaplama malzemesi olarak zirkonyum esaslı alaşımlar kullanılır. Rus teknik kaynaklarında, zirkonyuma yaklaşık %1 niyobyum ilavesiyle tanımlanan E-110 alaşımı, geleneksel yakıt çubuğu kaplama malzemelerinden biri olarak belirtilmektedir. Zirkonyum alaşımlarının tercih edilmesinde, yüksek sıcaklık ve basınç koşullarında yeterli mekanik özellikleri ve korozyon direncini korumalarının yanı sıra nötronları görece az soğurmaları da önemlidir.
İşletme sırasında kaplama; yakıtın oluşturduğu sıcaklık gradyanları, soğutucunun kimyasal koşulları, nötron ışınlaması, korozyon ve mekanik gerilmeler gibi etkilere maruz kalır. Bu etkiler kaplamanın bütünlüğünü ve ısı aktarımını zaman içinde değiştirebilir. Bu yüzden yakıt çubuğu tasarımında kaplama kalınlığı, mekanik dayanım, korozyon davranışı ve ışınlama altında malzeme özellikleri birlikte değerlendirilir. Yakıtın güvenli işletilmesi, kaplamanın tasarım sınırları içinde kalmasına ve yakıt bütünlüğünün izlenmesine bağlıdır.
Kaplama, yakıtın çevrelenmesine yardımcı olur ve fisyon ürünlerinin soğutucuya geçişini sınırlandıran önemli bir bariyerdir. Işınlama sırasında yakıtın boyutsal değişimleri, fisyon gazlarının oluşması ve salınması, sıcaklık ve mekanik gerilmeler çubuk performansını etkileyebilir. Bu nedenle kaplamanın bütünlüğü nükleer güvenlik değerlendirmelerinin temel konularından biridir.
Yakıt kaplaması, radyoaktif maddelerin tutulmasına katkı sağlayan ilk önemli fiziksel bariyerlerden biridir. Kaplamanın hasar görmesi, bazı fisyon ürünlerinin yakıt çubuğundan soğutucuya salınmasına neden olabilir. Bu yüzden yakıt tasarımı; ısıl, mekanik, kimyasal ve nötronik koşulların birlikte değerlendirilmesini gerektirir.

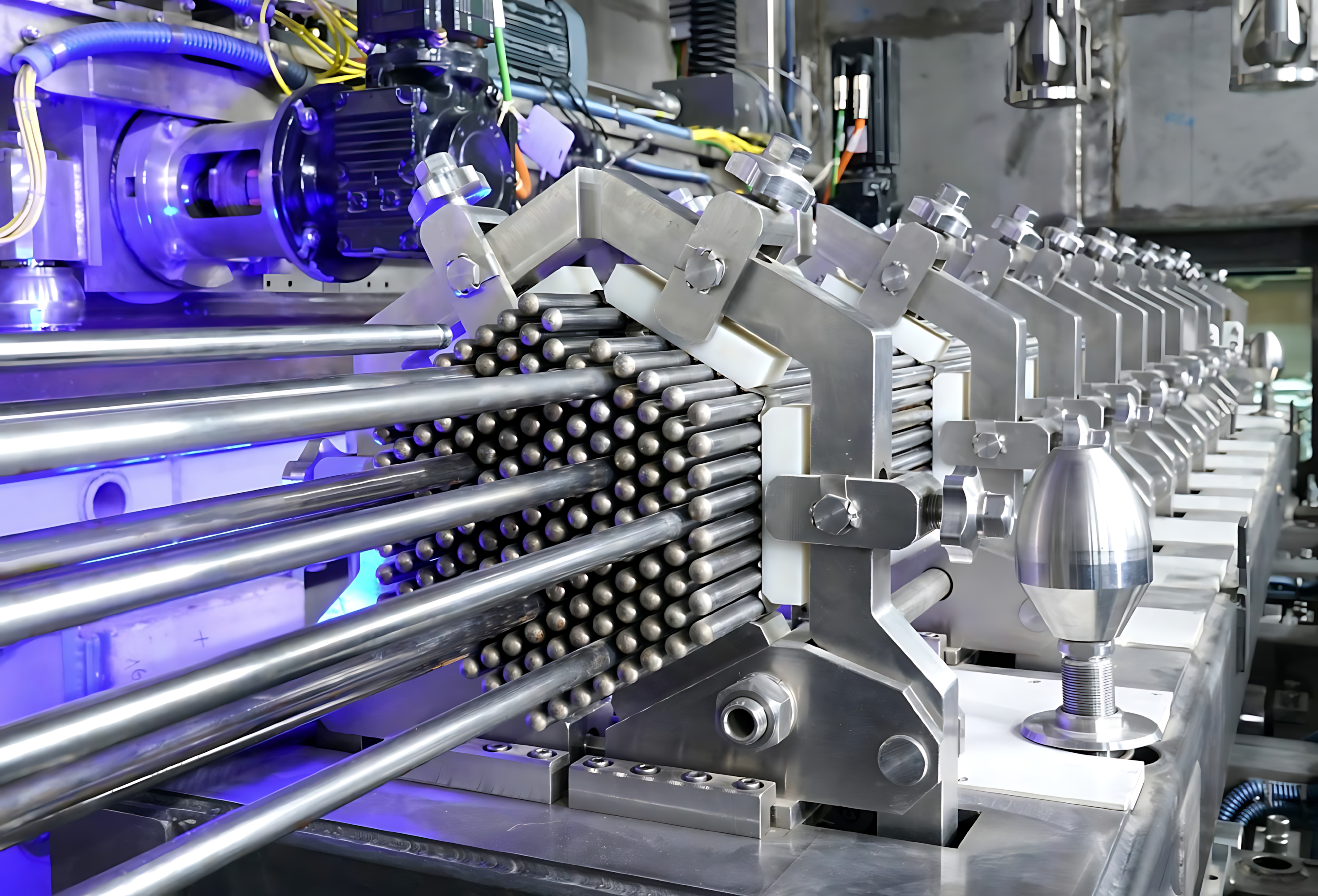

Yakıt demeti, yalnızca yakıt çubuklarının bir araya getirilmiş hâli değildir. Çubukların konumlarını koruyan mesafe ızgaraları, kontrol elemanlarının hareket edebildiği kılavuz kanalları, üst ve alt uç parçaları ile tasarıma bağlı diğer bileşenler birlikte çalışır. Bu parçalar hem mekanik bütünlüğü hem de soğutucunun demet içerisindeki dağılımını etkiler.
Çubuklar arasındaki aralıklar, soğutucu akışının hidrolik direncini ve yakıt yüzeylerinden ısının uzaklaştırılmasını etkileyen tasarım parametreleridir. Izgaraların görevi çubukları desteklemekle sınırlı değildir; tasarıma bağlı geometrileri akışın karışmasını ve ısı transferini de etkileyebilir. Bu özellikler, yakıt demetinin termohidrolik performansının değerlendirilmesinde önem taşır.
Birincil devrede dolaşan su, yakıt çubuklarının dış yüzeylerinden geçerken ısı alır. Akışın yeterli olması, yakıt yüzeylerinde aşırı sıcaklık oluşumunun önlenmesi açısından önemlidir. Akış dağılımı, basınç kaybı, sıcaklık dağılımı ve ısı transferi birlikte ele alınır.
Bazı yakıt demetlerinde, yakıt çevriminin başlangıcındaki fazla reaktiviteyi yönetmek için yanabilir nötron soğurucular kullanılabilir. VVER-1200 yakıt tasarımlarında bu amaçla gadolinyum oksit (Gd₂O₃) içeren yakıt peletleri kullanılabilen seçenekler arasındadır. Bu peletlerde uranyum dioksit ile gadolinyum oksit belirli bir tasarım oranında bir araya getirilir.
Gadolinyumun bazı izotopları nötronları güçlü biçimde soğurur. Işınlama boyunca bu soğurma kapasitesi değiştikçe, yakıtın reaktivite üzerindeki etkisi de zamanla değişir. Bu özellik, yakıtın başlangıçtaki reaktivite fazlasını yönetmeye yardımcı olur. Gadolinyum katkılı her yakıt çubuğu aynı miktarda gadolinyum içermez; yerleşim ve konsantrasyon, ilgili yakıt tasarımına göre belirlenir.
Yanabilir soğurucu yakıtın içinde veya yakıt tasarımının bir parçası olarak bulunabilir ve ışınlama boyunca nötron soğurma özelliği değişir. Kontrol çubukları ise kontrol ve koruma sisteminin hareketli elemanlarıdır; reaktörün çalışma koşullarına ve güvenlik gereksinimlerine göre çekirdeğe sokulup çıkarılarak nötron dengesini etkiler.
Reaktörde kullanıldıkça yakıtın izotopik bileşimi değişir. Fisil çekirdeklerin bir bölümü tüketilirken yeni fisyon ürünleri oluşur; bazı ağır çekirdekler nötron yakalamaları sonucunda başka izotoplara dönüşebilir. Yakıtın enerji üretimi, izotopik bileşimi ve reaktiviteye katkısı zamanla değiştiğinden, çekirdek tasarımı ve işletme planlamasında yakıtın yanma durumu dikkate alınır.
Yakıtın ışınlanması boyunca peletlerde ve kaplamada sıcaklık kaynaklı, mekanik ve kimyasal değişimler de meydana gelebilir. Bu nedenle yakıt performansı yalnızca yeni yakıtın özellikleriyle açıklanamaz; yakıtın reaktör içindeki geçmişi ve işletme koşulları da önemlidir.
Yanma derinliği, yakıttan zaman içinde elde edilen enerjiyi yakıt kütlesiyle ilişkilendiren bir ölçüdür ve genellikle MWgün/tU birimiyle ifade edilir. Bu değer, yakıtın ışınlama geçmişini ve yakıt çevrimi analizlerini tanımlamada kullanılır. Tek başına yakıtın kalan ömrünü veya güvenliğini belirleyen bir ölçüt değildir.
Yakıt çubuklarında oluşan ısı, yüksek basınç altında dolaşan birincil devre suyuna aktarılır. VVER-1200'de birincil devre, bu ısıyı buhar üreteçlerine taşır. Buhar üretecinde birincil devredeki su ile ikinci devredeki su, ısı transfer yüzeyleriyle ayrılmıştır; birincil soğutucu ile türbine giden buhar doğrudan aynı akışkan değildir.
İkinci devrede oluşan buhar türbini döndürür. Türbine bağlı jeneratör mekanik enerjiyi elektrik enerjisine dönüştürür. Türbinden çıkan buhar kondenserde yoğuşturulur ve su, çevrimde yeniden kullanılmak üzere sisteme döndürülür. Böylece yakıtta üretilen ısı, kapalı bir termodinamik çevrim üzerinden elektrik üretiminde kullanılır.
Bu bölüm, VVER-1200 yakıtının ve enerji dönüşümünün genel fiziksel prensiplerini açıklar. Yakıt çubuğu geometrisi, kaplama alaşımı, gadolinyum içeriği, yakıt demeti düzeni ve hedeflenen yanma derinliği tasarıma göre farklılaşabilir. Bu nedenle sayısal tasarım değerleri, ilgili üniteye ait onaylı teknik dokümanlar görülmeden tüm VVER-1200 ünitelerine genellenmemelidir.

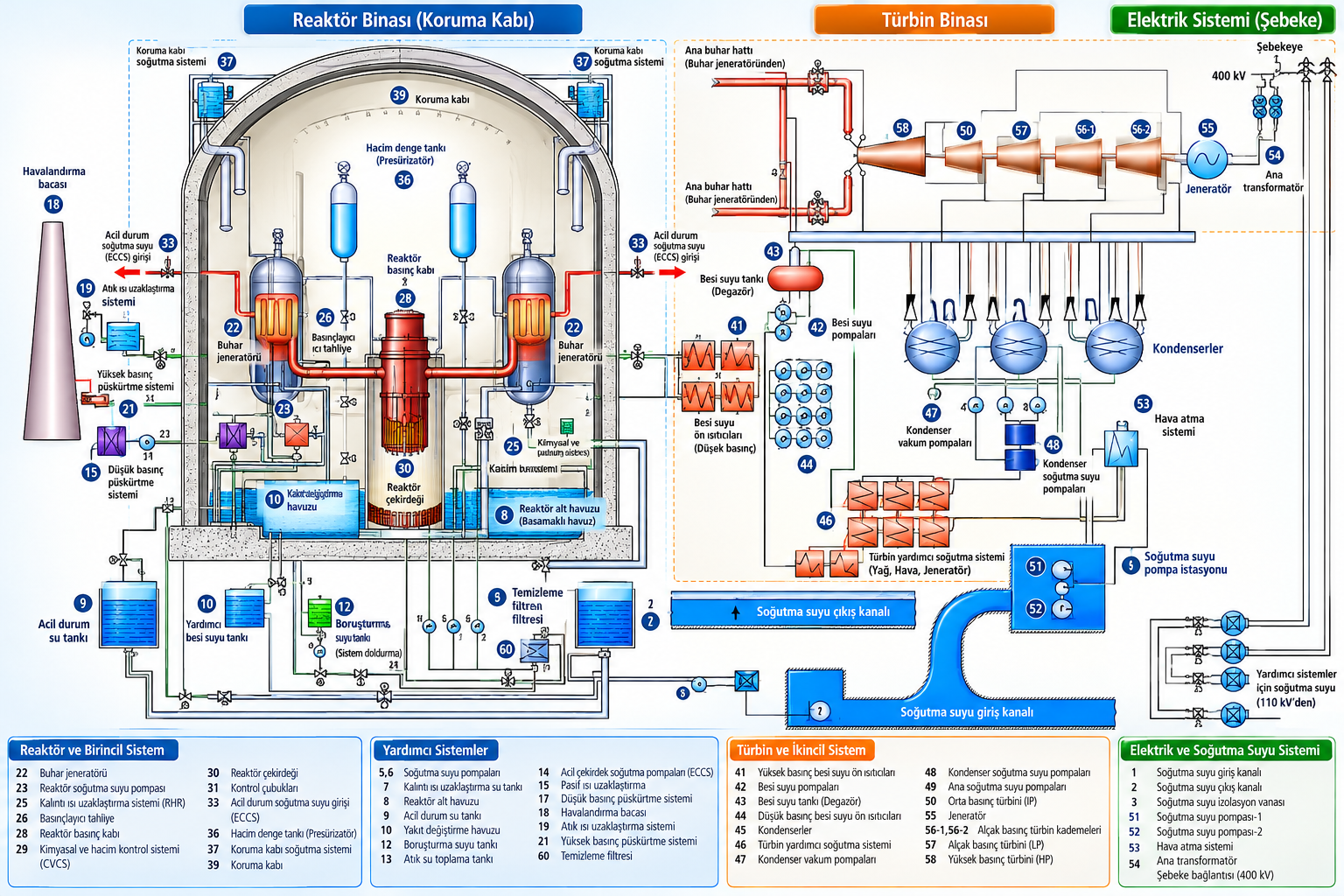

VVER-1200, basınçlı su reaktörü (PWR) prensibiyle çalışan bir nükleer güç ünitesidir. Reaktör çekirdeğinde açığa çıkan ısı, yüksek basınç altında dolaştırılan birincil devre soğutucusu aracılığıyla buhar üreticilerine taşınır. Buhar üreticilerinde bu ısı, ikincil devre suyuna aktarılır ve türbini çalıştıran buhar elde edilir. Türbine bağlı jeneratör elektrik üretirken, türbinden çıkan buhar yoğuşturularak yeniden suya dönüştürülür.
Bu süreçte nükleer ısı kaynağı, ısı aktarım ekipmanları ve elektrik üretim sistemi birbirine bağlı olmakla birlikte farklı işlevlere sahip alt sistemlerden oluşur. Birincil ve ikincil devreler arasındaki ısı aktarımı buhar üreticisinin ısı transfer yüzeyleri üzerinden gerçekleşir; normal işletmede iki devrenin akışkanları birbirine karışmaz.
Nükleer fisyon → yakıtta ısı oluşumu → birincil devrede ısı taşınımı → buhar üreticisinde ısı aktarımı → ikincil devrede buhar üretimi → türbinde mekanik enerji → jeneratörde elektrik enerjisi.
Bu zincirin her aşamasında enerji farklı bir biçime dönüşür. Reaktörün ürettiği ısının tamamı elektriğe çevrilemez; çevrimin termodinamik sınırları ve santralin kendi iç tüketimleri net elektrik üretimini belirler.
Birincil devrenin temel görevi, reaktör çekirdeğinde yakıt tarafından üretilen ısıyı güvenilir biçimde uzaklaştırmak ve bu ısıyı buhar üreticilerine taşımaktır. Bu devre; reaktör basınç kabı, ana dolaşım pompaları, buhar üreticilerinin birincil tarafı, basınçlandırıcı, boru hatları, vanalar ve ölçüm-kontrol elemanlarından oluşur.
VVER-1200’ün tipik düzeninde dört birincil dolaşım döngüsü bulunur. Her döngüde bir buhar üreticisi ve bir ana dolaşım pompası yer alır. Döngüler, reaktör ile buhar üreticileri arasında soğutucunun dolaşımını sağlayarak çekirdekten alınan ısının aktarılmasına katkıda bulunur. Ekipmanların kesin yerleşimi ve ayrıntıları, V-392M ve V-491 gibi tasarım varyantlarına göre farklılık gösterebilir.
Yakıt demetlerini, reaktör çekirdeğini ve çekirdek içi donanımı barındıran basınç sınırıdır. Soğutucu, çekirdekten geçerken yakıtın ürettiği ısıyı alır. Basınç kabının yapısal bütünlüğü, birincil devrenin güvenli işletilmesi bakımından temel öneme sahiptir.
Birincil soğutucunun tasarlanan debide dolaşmasını sağlar. Pompa performansı; çekirdekten ısı uzaklaştırılmasını, sıcaklık dağılımını ve birincil devrenin hidrolik davranışını etkiler.
Birincil devre basıncının kontrol edilmesine yardımcı olur. İçindeki su-buhar dengesi ve elektrikli ısıtıcılar basıncın düzenlenmesinde rol oynar. Basınç tahliye donanımı ise belirli koşullarda aşırı basınca karşı koruma sağlar.
Birincil devrenin sıcaklık, basınç, debi ve diğer önemli işletme parametreleri ölçülür. Bu veriler, operatörün santralin durumunu izlemesine ve otomatik kontrol ve koruma sistemlerinin gerekli tepkileri vermesine yardımcı olur.
Reaktör çekirdeğinde suyun sıcaklığı yükselirken birincil devrenin yüksek basınçta tutulması, normal işletme koşullarında suyun çekirdek içerisinde kaynamasını önler. Böylece yakıttan soğutucuya ısı aktarımı, esas olarak sıvı suyun dolaşımı üzerinden gerçekleştirilir.
IAEA'nın VVER-1200 V-392M ve V-491 tasarımları için yayımladığı karakteristik verilerde reaktör giriş sıcaklığı yaklaşık 298,2 °C, çıkış sıcaklığı 328,9 °C ve birincil devre basıncı 16,2 MPa olarak verilir. Bunlar belirli tasarım verileridir; tüm işletme koşullarının veya her tasarım varyantının değişmez değerleri olarak değerlendirilmemelidir.
Buhar üreticisi, birincil ve ikincil devrelerin akışkanlarını birbirine karıştırmadan ısı aktarılmasını sağlayan bir ısı değiştiricisidir. VVER tasarımlarında yatay buhar üreticileri kullanılır. Birincil devrenin sıcak suyu, buhar üreticisinin birincil tarafındaki boru ve kolektör düzeninden geçerken ikincil devre suyu bu ısıyı alır.
İkincil devre suyu, buhar üreticisinin ısı transfer yüzeylerinden aldığı enerjiyle buharlaşır. Oluşan buhar, ana buhar hatları üzerinden türbine yönlendirilir. Buhar üreticisinin görevi yalnızca buhar oluşturmak değildir; aynı zamanda iki devre arasında fiziksel bir sınır oluşturarak radyoaktif olabilecek birincil soğutucu ile türbin çevrimindeki suyun normal işletmede birbirinden ayrı kalmasına katkı sağlamaktır.
Buhar üreticisinde enerji, metal ısı transfer yüzeylerinden geçerek birincil devreden ikincil devreye aktarılır. Normal işletmede birincil devre suyu ile ikincil devre suyu doğrudan karışmaz. Bununla birlikte, ısı transfer borularında hasar veya kaçak meydana gelmesi durumunda devreler arasındaki bu sınırın bütünlüğü etkilenebilir. Bu nedenle buhar üreticilerinin izlenmesi ve bütünlüğünün korunması önemlidir.
İkincil devre, buhar üreticisinde elde edilen buharı türbine taşıyan, türbinden çıkan buharı yoğuşturan ve oluşan suyu tekrar buhar üreticisine gönderen kapalı bir çevrimdir. Bu çevrimde suyun farklı basınç ve sıcaklıklardaki hâlleri kullanılarak ısı enerjisinden mekanik enerji elde edilir.
Buhar üreticisinden çıkan buhar, ana buhar hatları ve ilgili kontrol donanımı üzerinden türbine ulaşır. Türbin kanatları üzerinde genleşen buhar, türbin milinin dönmesini sağlar. Buharın basınç ve entalpisindeki azalma, türbinin mekanik güç üretmesine katkıda bulunur. Gerçek çevrimde türbin kademeleri, buharın nem durumu ve ara ısıtma ya da ayırma gibi tasarıma özgü uygulamalar verimi etkileyebilir.
Yoğuşturucudan gelen suyu ve ilgili besi suyu donanımını kullanarak suyu gerekli basınç ve koşullarda buhar üreticisine gönderir. Besi suyu debisi, buhar üretimiyle uyumlu tutulmalıdır.
Buharın termodinamik enerjisini dönme hareketine dönüştürür. Türbinin gücü; buhar koşullarına, debiye, kademelerin performansına ve çevrimdeki kayıplara bağlıdır.
Türbin miline bağlı jeneratör, mekanik enerjiyi elektrik enerjisine dönüştürür. Üretilen elektrik, yükseltici transformatörler ve şalt sistemi üzerinden iletim şebekesine aktarılır.
Türbin çıkışındaki buharı soğutarak yeniden suya dönüştürür. Yoğuşturucuda düşük basınç oluşturulması türbinin kullanılabilir enerji düşüşünü artırmaya yardımcı olur. Yoğuşan su daha sonra besi suyu çevrimine geri gönderilir.
Türbinden çıkan buharın yeniden suya dönüştürülmesi için yoğuşturucuda ısı uzaklaştırılır. Bu ısı, santralin soğutma suyu düzenine aktarılır. Kullanılan çözüm; sahaya, çevresel koşullara ve santral tasarımına bağlı olarak soğutma kulesi, soğutma göleti, deniz veya nehir suyu gibi farklı düzenlemeler içerebilir.
Soğutma suyu sistemi, birincil devrenin reaktör soğutucusuyla aynı devre değildir. Temel işlevi, yoğuşturucudan aldığı ısıyı uygun bir nihai ısı alıcısına taşımaktır. Soğutma suyu debisi ve sıcaklığı, yoğuşturucu basıncını ve dolayısıyla santralin elektrik üretim performansını etkileyebilir.
Bu işlevsel ayrım, santralin ısı akışını anlamak açısından önemlidir. Gerçek tesislerde yardımcı ve ara soğutma sistemleri de bulunabilir; bunların sınırları ve bağlantıları proje dokümantasyonuna göre değerlendirilmelidir.
Güç ünitesinin çalışması yalnızca reaktör, buhar üreticileri ve türbin grubuna bağlı değildir. Su kimyasının kontrolü, devrelerin uygun envanterde tutulması, ekipmanların soğutulması, sızıntıların izlenmesi, elektrik beslemesinin sağlanması ve ölçüm-kontrol donanımının çalışır durumda tutulması için çok sayıda yardımcı sistem kullanılır.
Birincil devrede borik asit içeren su, reaktivite kontrolüne katkı sağlayabilir. Su kimyasının denetimi ise malzemelerin korozyonunu, yüzeylerdeki birikimleri ve yakıt kaplamasının korunmasını etkiler. İkincil devrede besi suyu kalitesi ve buhar üreticisi su kimyası da ekipmanların uzun dönemli bütünlüğü bakımından önemlidir.
Elektrik besleme sistemi, normal işletme sırasında santralın kendi tüketicilerine enerji sağlar. Harici güç kaybı veya başka bir olağandışı durumda güvenlikle ilgili donanımların çalışabilmesi için yedek ve acil durum güç kaynakları tasarımda öngörülebilir. Bu kaynakların yapısı, kapasitesi ve birbirinden bağımsızlığı ilgili tasarımın güvenlik analizleri ve lisans dokümanlarıyla birlikte ele alınmalıdır.
Reaktör durdurulduğunda zincirleme fisyon reaksiyonu kontrol altına alınsa bile yakıttaki fisyon ürünlerinin radyoaktif bozunması nedeniyle artık ısı oluşmaya devam eder. Bu nedenle reaktörün durdurulması, soğutmanın sona erdiği anlamına gelmez. Çekirdekten artık ısının uzaklaştırılması, reaktörün ve ilgili devrelerin tasarım sınırları içinde tutulması açısından önemini korur.
VVER-1200 tasarımlarında güvenlik yaklaşımı, farklı görevler üstlenen aktif ve pasif sistemleri, yedekliliği ve birden fazla koruma katmanını içerebilir. Aktif sistemler genellikle pompa, vana, kontrol donanımı veya elektrik beslemesi gibi bileşenlerin çalışmasını gerektirirken pasif sistemler, tasarımlarına bağlı olarak doğal dolaşım, yerçekimi veya basınç farkları gibi fiziksel süreçlerden yararlanabilir.
Güvenlikle ilgili parametreleri izler ve belirlenmiş koşullar oluştuğunda reaktörün durdurulması gibi koruyucu işlemlerin başlatılmasını sağlar. Koruma işlevlerinin ayrıntıları ilgili tasarımın kontrol ve koruma mimarisine bağlıdır.
Belirli kaza koşullarında çekirdeğe soğutucu sağlanmasına ve çekirdek soğutmasının sürdürülmesine yardımcı olur. Tanklar, pompalar, boru hatları ve ilgili vanalar sistemin tasarımına göre görev alabilir.
Reaktör durdurulduktan sonra oluşmaya devam eden ısının uzaklaştırılmasını destekler. Sistem düzeni, normal durdurma koşullarından tasarımda öngörülen kaza koşullarına kadar farklı durumları kapsayabilir.
Tasarıma bağlı olarak doğal dolaşım ve diğer fiziksel mekanizmalarla ısının uzaklaştırılmasına katkıda bulunur. Sistemin çalışma süresi, kapasitesi ve gerekli koşulları her VVER-1200 projesinin teknik belgelerinden doğrulanmalıdır.
Bir güvenlik işlevinin yerine getirilmesi, yalnızca bir pompanın veya bir soğutma hattının varlığına bağlı değildir. Sistemlerin kullanılabilirliği; güç kaynakları, enstrümantasyon, kumanda, vana konumları, su envanteri, ısı alıcısının durumu ve ortak nedenli arızalara karşı alınan önlemlerle birlikte değerlendirilir.
Bu nedenle burada verilen açıklamalar sistemlerin genel işlevini tanımlar. Belirli bir kaza senaryosundaki davranış, güvenlik sistemlerinin devreye girme koşulları veya çalışma süresi gibi konularda kesin sonuç için ilgili VVER-1200 tasarımının güvenlik analizi ve lisanslama belgeleri esas alınmalıdır.
Güç ünitesinin işletilmesinde reaktör gücü, birincil devre basıncı, giriş ve çıkış sıcaklıkları, buhar üretimi, besi suyu koşulları, türbin parametreleri ve elektrik üretimi gibi çok sayıda değişken izlenir. Ölçüm cihazlarından gelen bilgiler kontrol odasında değerlendirilir; otomatik kontrol sistemleri, koruma sistemleri ve operatör kararları birlikte santralın işletme durumunu belirler.
Otomatik kontrol ile güvenlik koruması aynı işlev değildir. Kontrol sistemleri normal işletme değişimlerini yönetmeye yardımcı olurken koruma sistemleri belirlenmiş güvenlik sınırlarına yaklaşılması veya bunların aşılması gibi durumlarda tasarlanmış koruyucu işlemleri başlatır. Bu işlevlerin ayrılması ve uygun bağımsızlık düzeylerinin sağlanması, nükleer güç ünitesinin tasarımındaki önemli konulardandır.
VVER-1200 güç ünitesi; nükleer ısı üretimi, birincil devrede ısı taşınımı, buhar üreticisinde iki devre arasında ısı aktarımı, ikincil devrede buhar çevrimi ve türbin-jeneratör aracılığıyla elektrik üretimi aşamalarını bir araya getirir. Yoğuşturucu ve soğutma suyu sistemi çevrimin tamamlanmasını sağlarken yardımcı sistemler, kontrol donanımı ve güvenlik sistemleri güç ünitesinin işletilmesini ve tasarımda öngörülen güvenlik işlevlerinin yerine getirilmesini destekler.
VVER-1200 reaktörü, basınçlı su reaktörü teknolojisinin temel yapısına uygun olarak dikey yerleşimli, kalın cidarlı bir reaktör basınç kabı içinde düzenlenmiştir. Basınç kabının içerisinde aktif bölge, yakıt demetleri, reaktör iç yapı elemanları ve kontrol sistemleriyle ilişkili donanımlar bulunur. Üst bölümdeki kapak ve üst ünite, reaktörün ana basınç sınırının kapatılmasına ve kontrol mekanizmalarının yerleştirilmesine hizmet eder.
Bu bileşenler yalnızca fiziksel olarak bir araya getirilmiş parçalar değildir. Her birinin akışkan dinamiği, mekanik dayanım, sıcaklık, basınç, nötron ışınımı, titreşim ve uzun süreli işletme koşulları bakımından belirli görevleri vardır. Reaktörün güvenilir çalışması, bu bileşenlerin tek tek performansları kadar birbirleriyle uyumlu çalışmasına da bağlıdır.

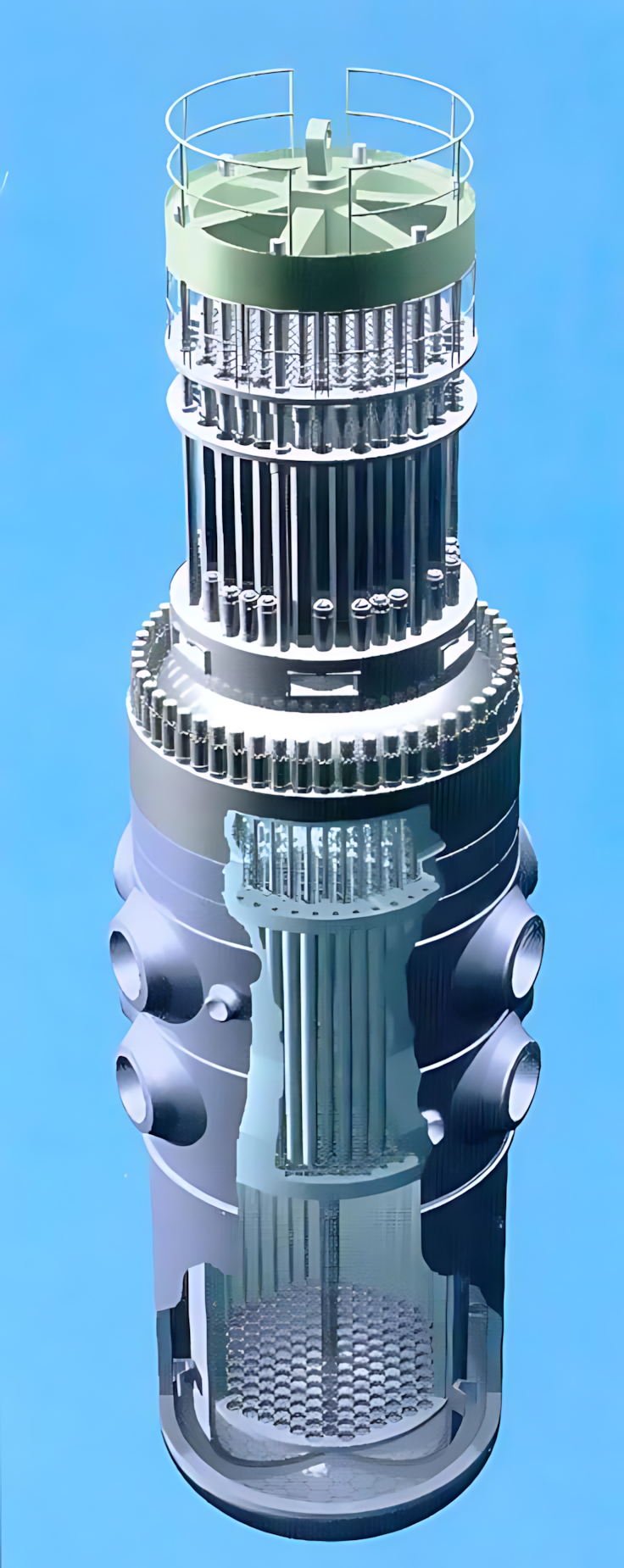

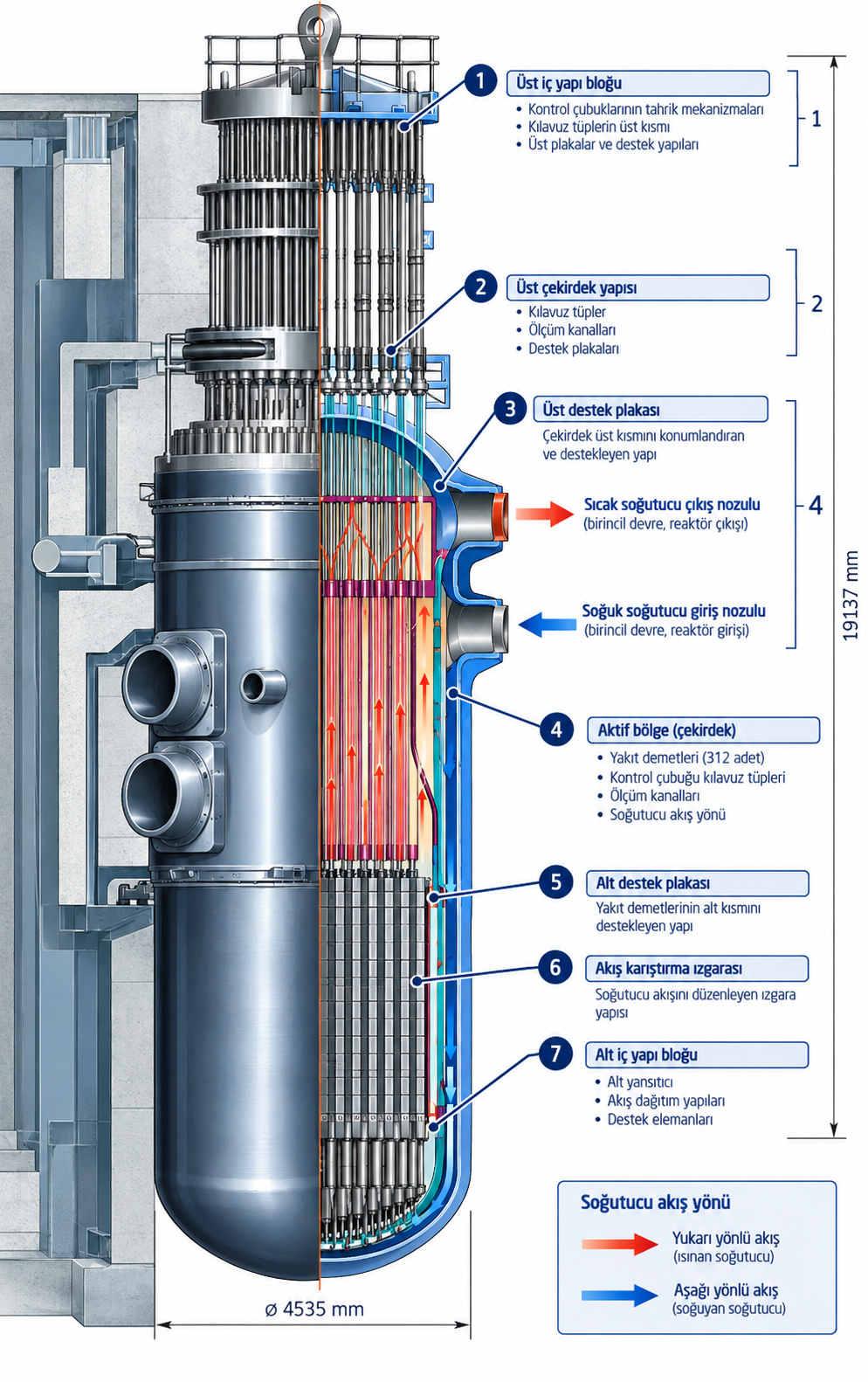

Reaktörü anlamanın kolay yollarından biri, bileşenleri dıştan içe doğru incelemektir. En dışta basınç sınırını oluşturan reaktör kabı bulunur. Bunun içinde reaktör iç gövdesi ve çekirdek saptırma elemanı gibi iç yapı elemanları yer alır. Bu yapıların içinde yakıt demetlerinden oluşan aktif bölge bulunur. Üst taraftaki koruyucu tüp ünitesi, kontrol çubukları ve ilgili kılavuz elemanlarıyla bağlantılıdır.
Bu anlatım işlevsel bir genellemedir. Bileşenlerin tam geometrisi, bağlantıları ve boyutları ilgili VVER-1200 tasarım varyantının teknik çizimleri esas alınarak değerlendirilmelidir.
| Bileşen | Temel görevi | Birlikte çalıştığı unsurlar |
|---|---|---|
| Reaktör basınç kabı | Aktif bölgeyi, reaktör iç yapı elemanlarını ve soğutucuyu yüksek basınç altında barındırır. | Kapak, ana flanş, giriş-çıkış nozulları, destek ve sızdırmazlık elemanları |
| Reaktör iç gövdesi / şaftı | Aktif bölgenin yerleşimini destekler, soğutucu akış yollarının düzenlenmesine katkıda bulunur ve iç bileşenler için yapısal taşıyıcı görevi görür. | Yakıt demetleri, çekirdek saptırma elemanı, basınç kabı ve soğutucu akış yolları |
| Çekirdek saptırma elemanı | Yakıt demetlerinin çevresindeki geometrinin korunmasına ve çekirdek çevresindeki nötronik ve hidrolik koşulların şekillendirilmesine katkı sağlar. | Reaktör iç gövdesi, aktif bölge ve yakıt demetleri |
| Koruyucu tüp ünitesi | Kontrol çubuklarının ve ilgili kılavuz elemanlarının konumlandırılmasına, yakıt demetlerinin üstten sabitlenmesine ve iç bileşenlerin düzeninin korunmasına yardımcı olur. | Üst ünite, kontrol çubuğu tahrik mekanizmaları, yakıt demetleri ve ölçüm kanalları |
| Üst ünite ve reaktör kapağı | Reaktörün ana bağlantısının kapatılmasını ve kontrol tahrik mekanizmaları ile ölçüm donanımının yerleştirilmesini sağlar. | Ana flanş, sızdırmazlık elemanları, tahrik mekanizmaları ve ölçüm geçişleri |
| Kontrol çubukları | Nötron soğurumu yoluyla zincirleme fisyon reaksiyonunun kontrolüne ve gerektiğinde reaktörün durdurulmasına katkıda bulunur. | Kontrol çubuğu tahrikleri, koruyucu tüp ünitesi ve aktif bölge |
| Reaktör içi ölçüm donanımı | Tasarıma bağlı olarak nötron akısı, sıcaklık ve diğer çekirdek parametrelerinin izlenmesini sağlar. | Ölçüm kanalları, algılayıcılar, kablo geçişleri ve kontrol-izleme sistemleri |
Reaktör basınç kabı, reaktörün en önemli basınç taşıyan yapısal bileşenlerinden biridir. İçerisinde yüksek sıcaklık ve basınç koşullarındaki birincil devre soğutucusu bulunur. Aynı zamanda aktif bölgeyi, reaktör iç yapı elemanlarını ve ilgili donanımları çevreleyen temel metal sınırı oluşturur.
Kabın ana gövdesi, alt bölümü ve üst kapağı; basınç yükleri, sıcaklık değişimleri, mekanik gerilmeler ve nötron ışınımı dikkate alınarak tasarlanır. Giriş ve çıkış nozulları birincil devrenin boru hatlarıyla bağlantıyı sağlar. Ana flanş bağlantısı ise reaktör kapağının gerektiğinde sökülüp yeniden takılabilmesine olanak verir. Bu bağlantının sızdırmazlığı, birincil devrenin bütünlüğü açısından kritik öneme sahiptir.
Reaktör kabı, işletme süresi boyunca yalnızca basınç yüklerine maruz kalmaz. Nötron ışınımı malzemenin özelliklerini zamanla değiştirebilir; sıcaklık çevrimleri ve diğer işletme etkileri de yapısal değerlendirmelerde dikkate alınır. Bu nedenle malzeme seçimi, kaynakların niteliği, üretim kontrolleri, muayeneler ve işletme gözetimi birlikte ele alınır.
Reaktör basınç kabı, soğutucuyu ve reaktör iç donanımlarını basınç altında tutan metal yapıdır. Reaktörün beton boşluğu, ısı yalıtımı ve biyolojik koruması ise farklı işlevlere sahip yapısal düzenlemelerdir. Bu elemanlar birlikte çalışabilse de görevleri ve tasarım gereklilikleri birbirinden farklıdır.

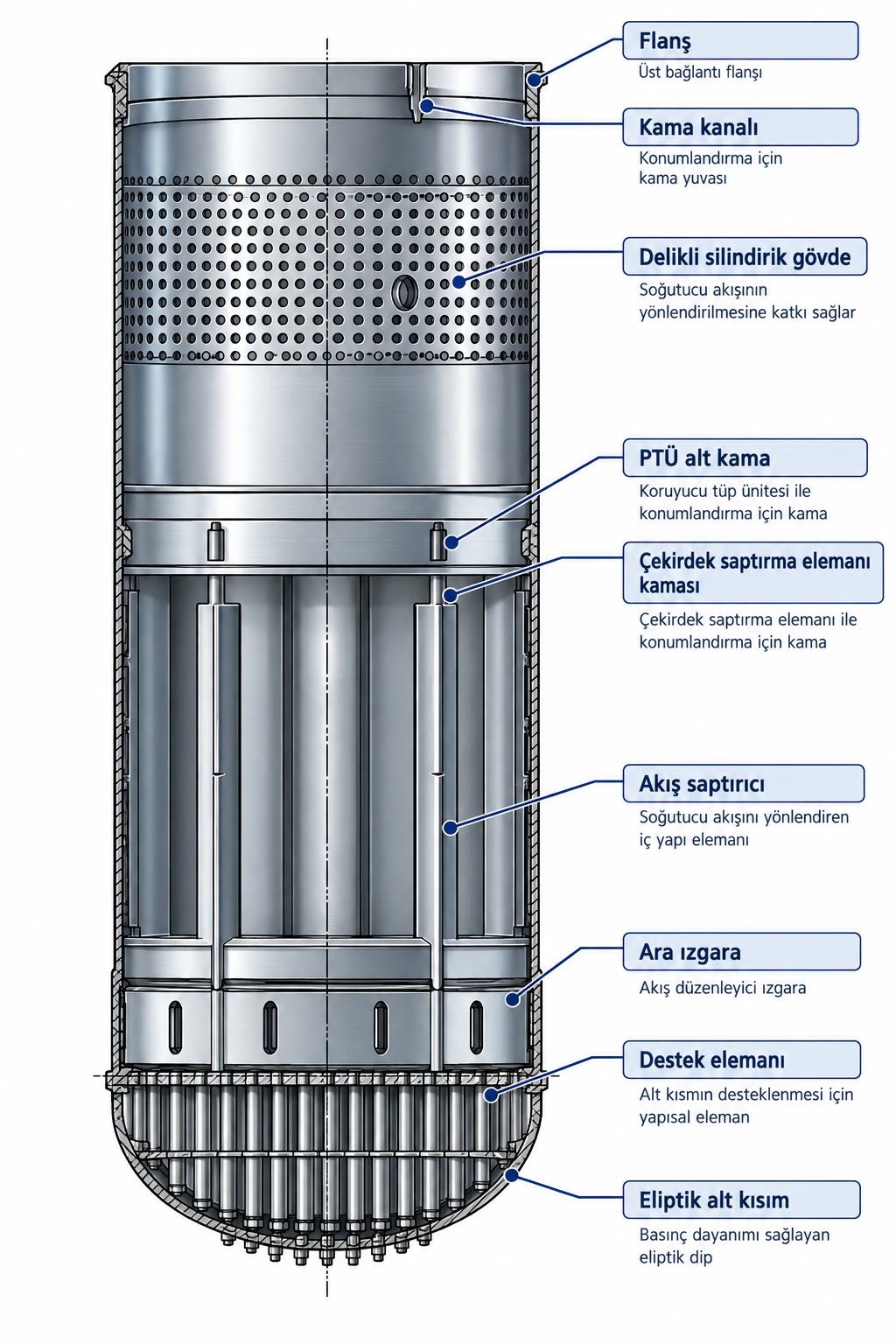

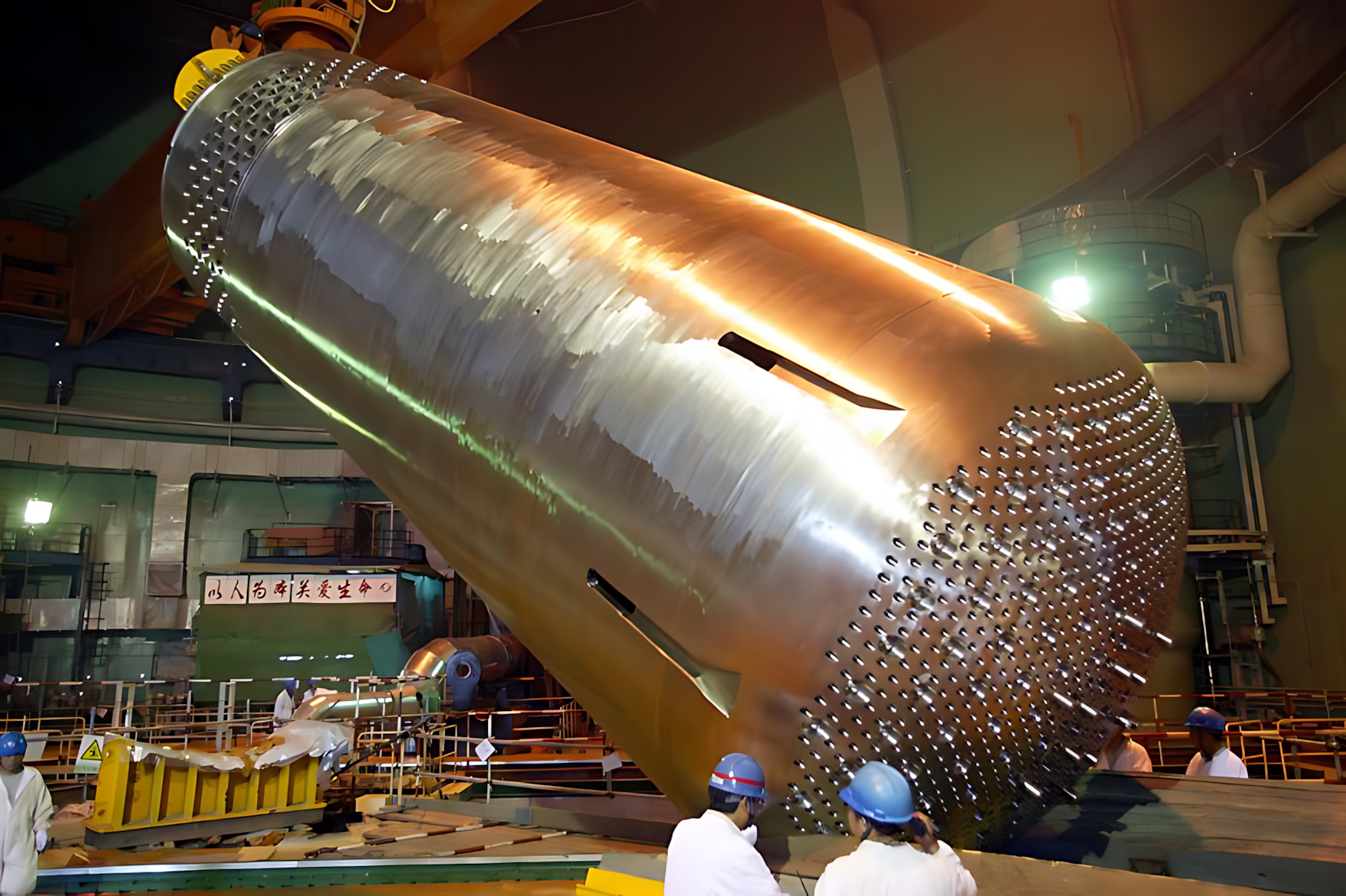

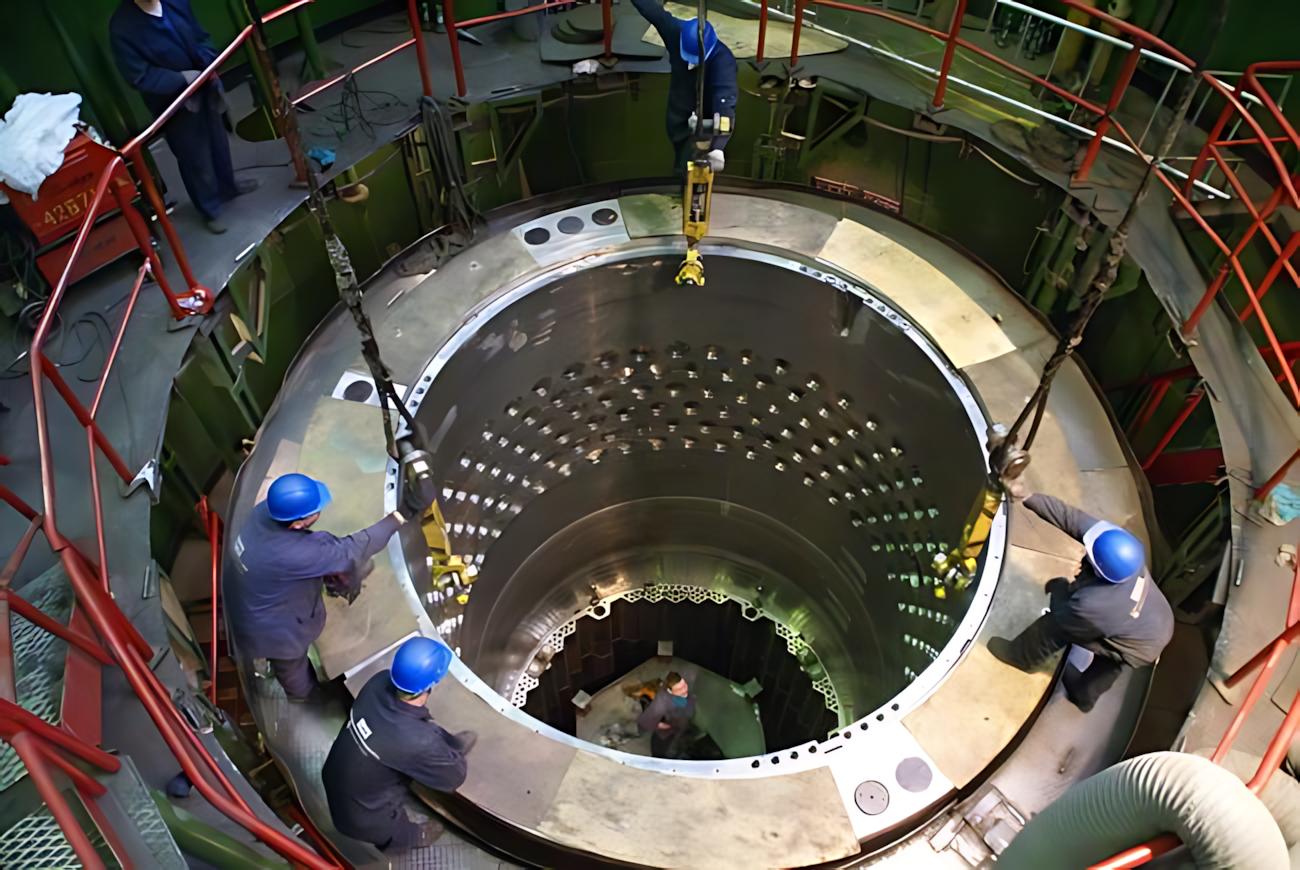

Reaktör iç gövdesi, Rusça teknik kaynaklarda внутрикорпусная шахта olarak adlandırılır. Basınç kabının içinde yer alan bu yapı, aktif bölgenin düzenlenmesine ve soğutucu akışının belirlenmiş yollar üzerinden gerçekleşmesine yardımcı olur. Yakıt demetlerinin yerleşimi ve iç yapı elemanlarının mekanik konumlandırılması bakımından önemli bir taşıyıcı bileşendir.

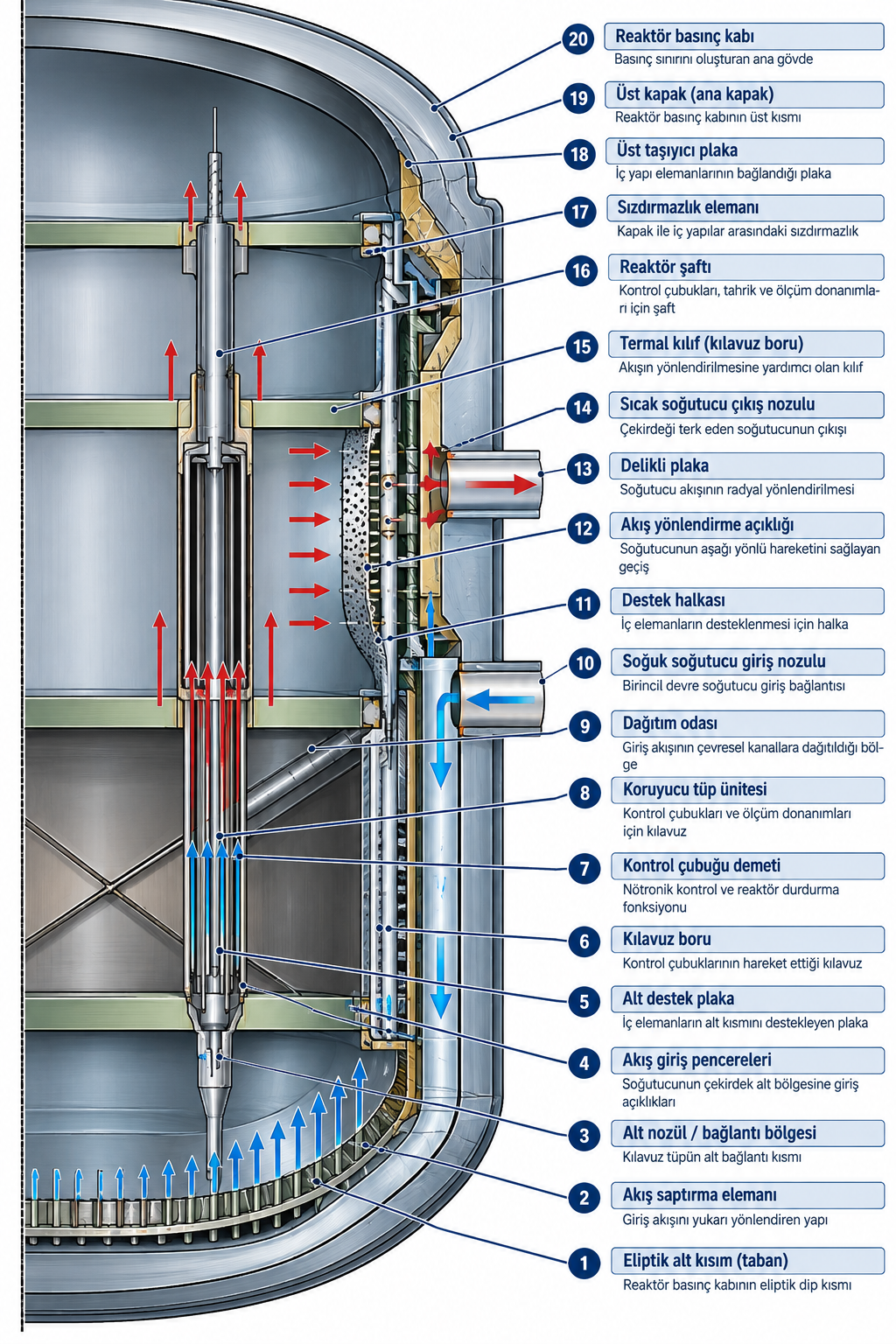

Birincil devreden gelen soğutucunun reaktör içindeki hareketi, yalnızca pompanın oluşturduğu debiyle açıklanamaz. İç gövdenin geometrisi, açıklıklar, yönlendirme yüzeyleri ve diğer iç yapı elemanları da akışın dağılımını etkiler. Amaç, çekirdek boyunca tasarımda öngörülen soğutma koşullarının sağlanmasına ve sıcaklık dağılımının kontrol altında tutulmasına katkıda bulunmaktır.
İç gövde aynı zamanda aktif bölgeyi basınç kabının bazı doğrudan etkilerinden ayıran iç yapısal düzenin bir parçasıdır. Bununla birlikte, bu yapının bütün yükleri tek başına taşıdığı veya tüm nötron korumasını sağladığı şeklinde bir yorum yapılmamalıdır: görevler, reaktörün diğer iç bileşenleriyle birlikte yerine getirilir.

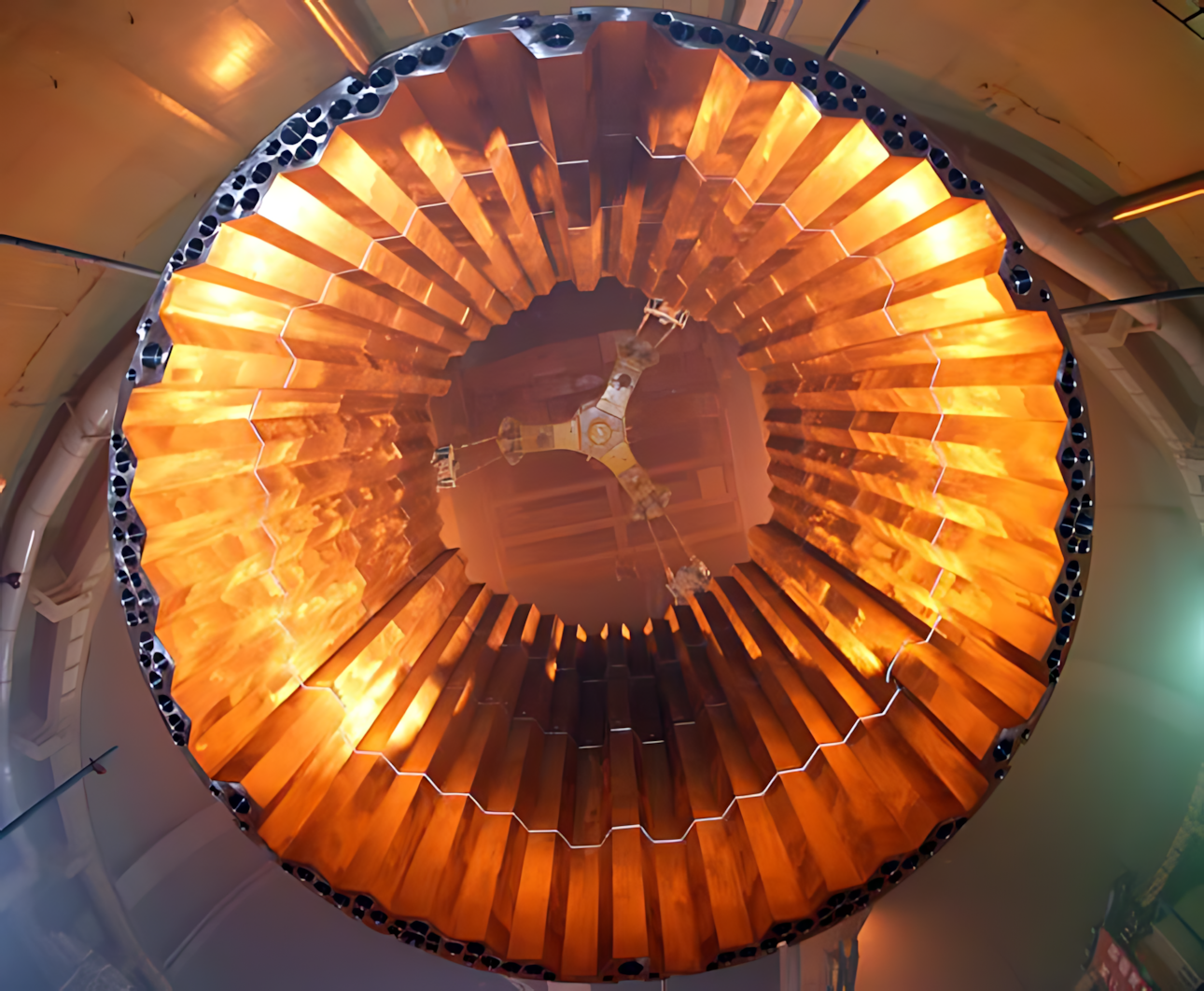

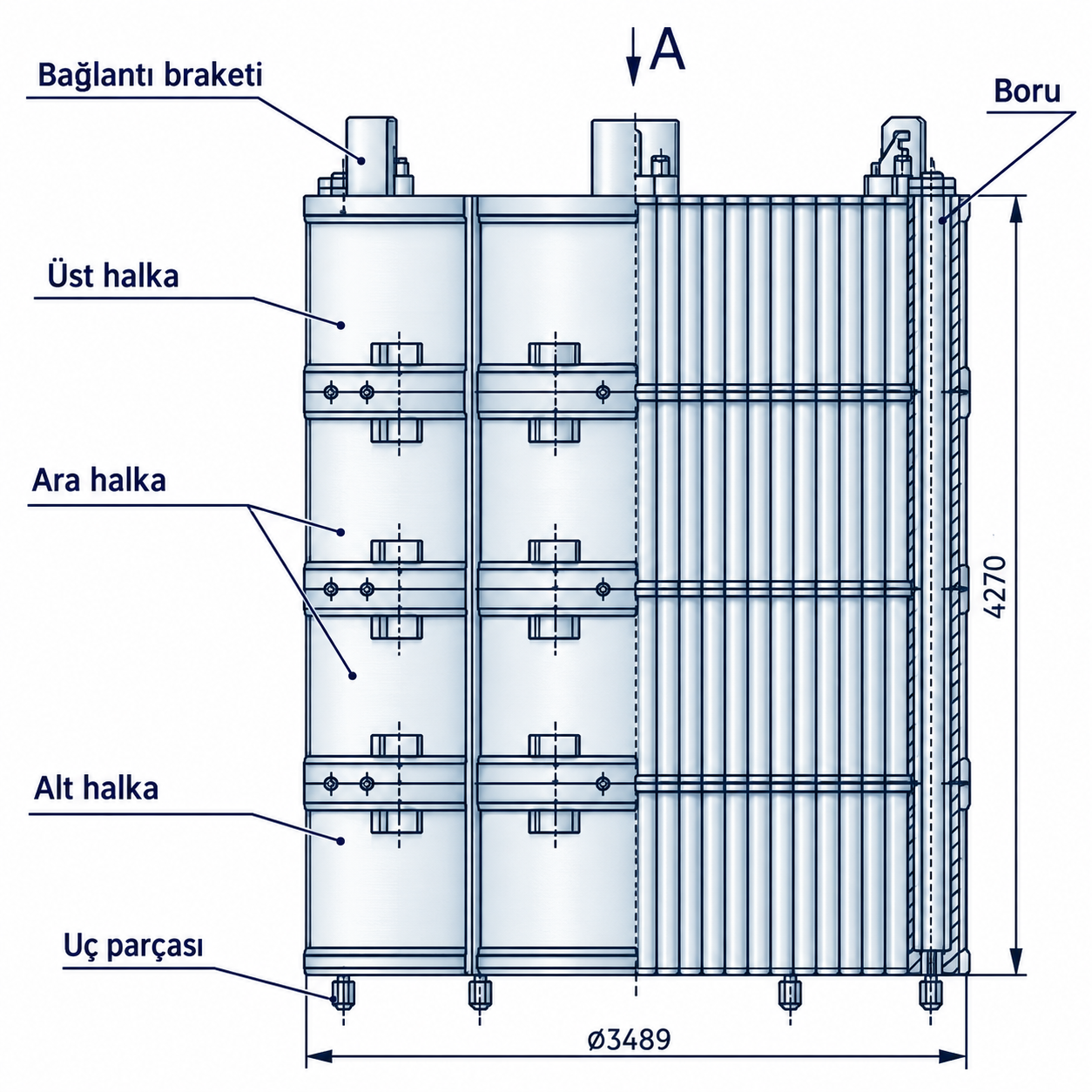

Rusça kaynaklarda выгородка olarak geçen çekirdek saptırma elemanı, aktif bölgenin çevresinde bulunan önemli iç yapı bileşenlerinden biridir. Yakıt demetlerinin geometrik düzeninin korunmasına katkıda bulunur. Aynı zamanda çekirdek çevresindeki nötronik koşulların şekillenmesinde ve reaktör basınç kabına ulaşan nötron ışınımının azaltılmasına yönelik tasarım yaklaşımında rol oynar.
Çekirdek saptırma elemanının geometrisi, aktif bölgenin çevresindeki malzeme dağılımını ve soğutucunun yerel akış yollarını etkileyebilir. Bu nedenle tasarımında mekanik dayanım, sıcaklık etkileri, hidrolik davranış ve nötronik analizler birlikte değerlendirilir.
Bu bileşen, reaktör iç gövdesiyle aynı yapı değildir. İç gövde daha geniş bir taşıyıcı ve akış düzenleme işlevi üstlenirken çekirdek saptırma elemanı aktif bölgenin yakın çevresinde konumlanır ve çekirdeğin çevresel geometrisinin korunmasına katkı sağlar. İki bileşenin tam geometrik ilişkisi, tasarımın kesit çizimlerinde daha ayrıntılı görülebilir.
Çekirdek çevresindeki metal yapılar yalnızca mekanik destek elemanı olarak düşünülmemelidir. Bu yapıların malzemesi, kalınlığı ve konumu nötronların maddeyle etkileşimini de etkiler. Bununla birlikte, çekirdeğin nötronik davranışı tek bir parçaya bağlı değildir; yakıt bileşimi, soğutucu, diğer iç yapı elemanları ve aktif bölgenin geometrisi birlikte belirleyicidir.

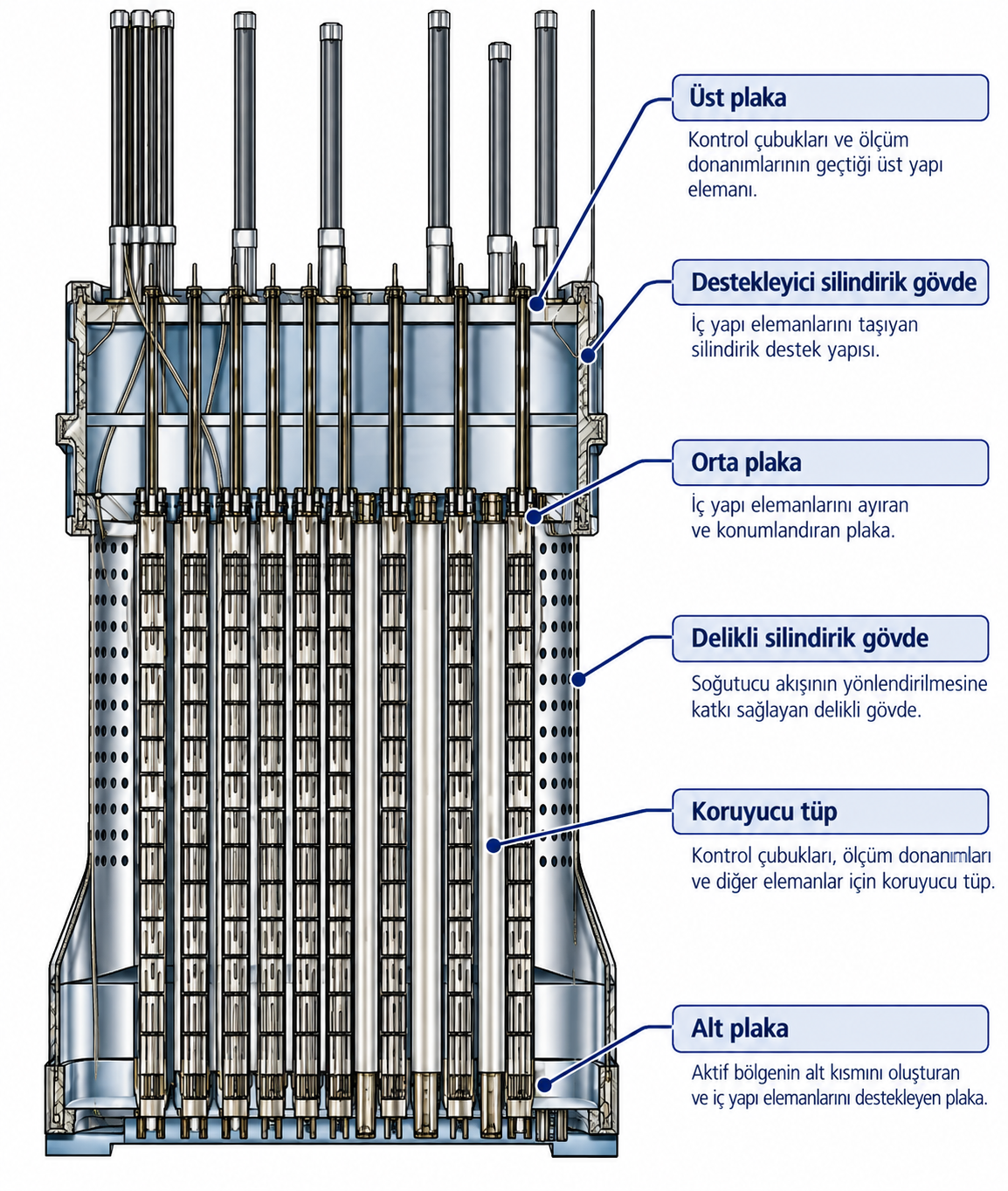

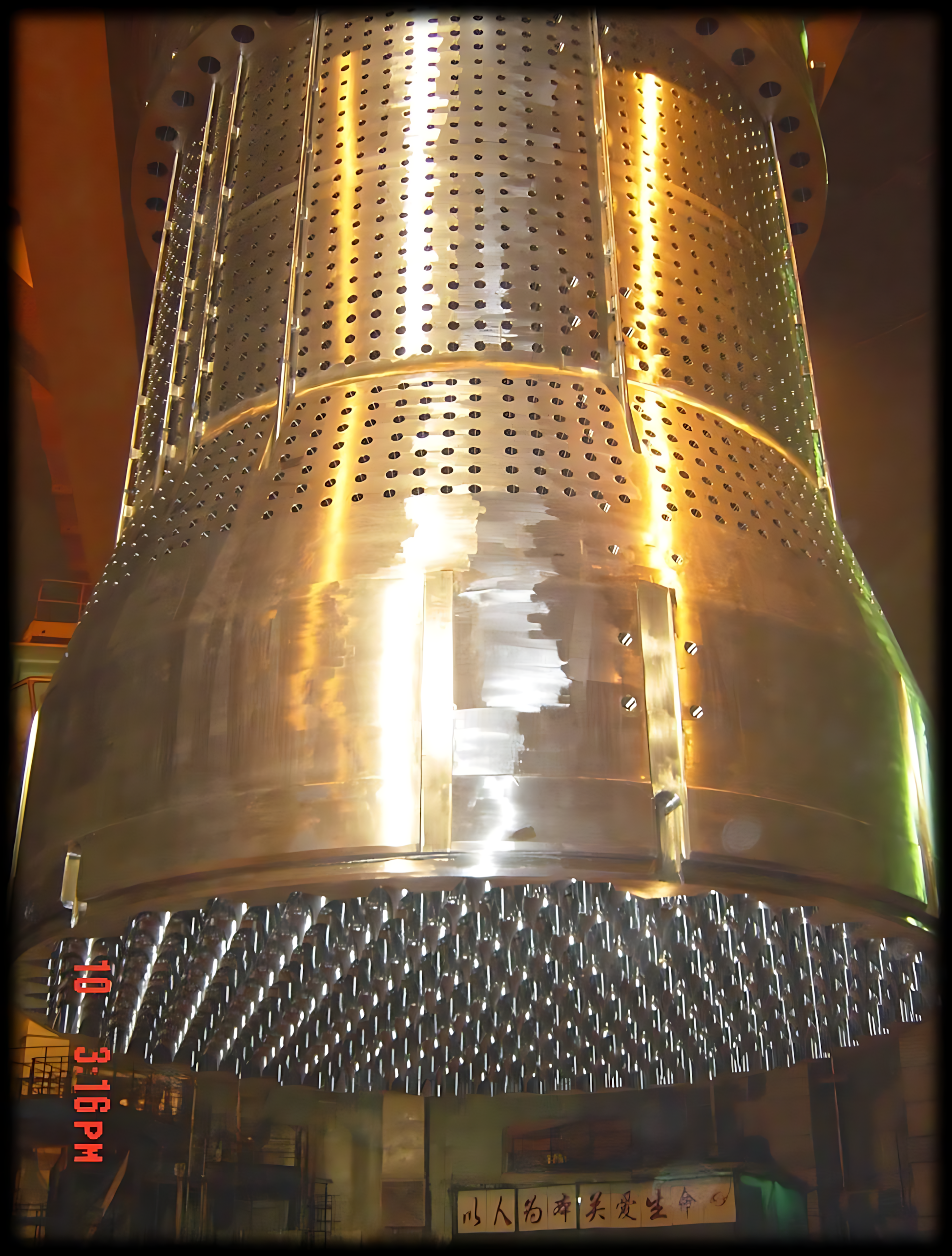

Koruyucu tüp ünitesi, Rusça teknik adlandırmada блок защитных труб olarak geçer. Reaktörün üst kısmında, aktif bölge ve kontrol mekanizmalarıyla ilişkili bir iç yapı bileşenidir. İçerisindeki tüp ve kılavuz düzenleri, kontrol çubukları ve ilgili mekanizmaların belirlenen eksenler boyunca hareket etmesine yardımcı olur.
Bu ünitenin görevi yalnızca kontrol çubuklarına bir geçiş yolu sağlamaktan ibaret değildir. Tasarıma göre yakıt demetlerinin üst bölümlerinin sabitlenmesine ve iç bileşenlerin çalışma konumlarının korunmasına da katkıda bulunur. Reaktör içindeki yüksek hızlı soğutucu akışı ve işletme sırasında oluşabilecek mekanik etkiler dikkate alınarak tasarlanır.
Kontrol çubukları, nötron soğuran malzemeler aracılığıyla reaktivitenin kontrol edilmesine yardımcı olur. Koruyucu tüp ünitesi ise bu çubukların hareket ettiği veya yönlendirildiği mekanik düzenin bir parçasıdır. Dolayısıyla kontrol çubuğunun nötronik işleviyle onu yönlendiren yapının mekanik işlevi birbirinden ayrılmalıdır.
Kontrol çubuğu nötron soğurarak reaktörün reaktivitesini değiştirmeye katkıda bulunur. Koruyucu tüp ünitesi ise kontrol çubuklarıyla ilişkili kılavuzlama, konumlandırma ve mekanik koruma işlevlerini destekler. Bu iki unsur birlikte çalışır, ancak aynı görevi yerine getirmez.

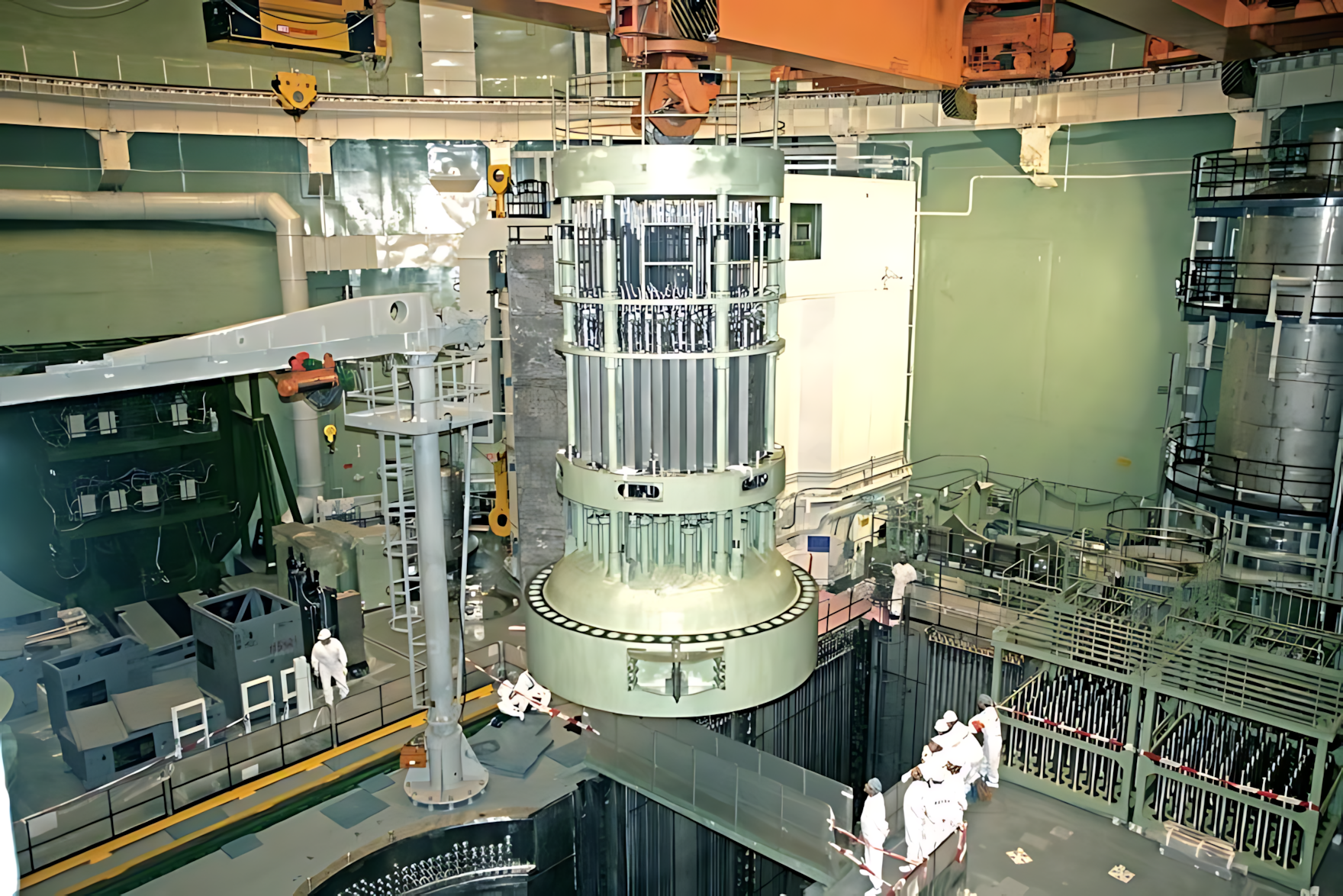

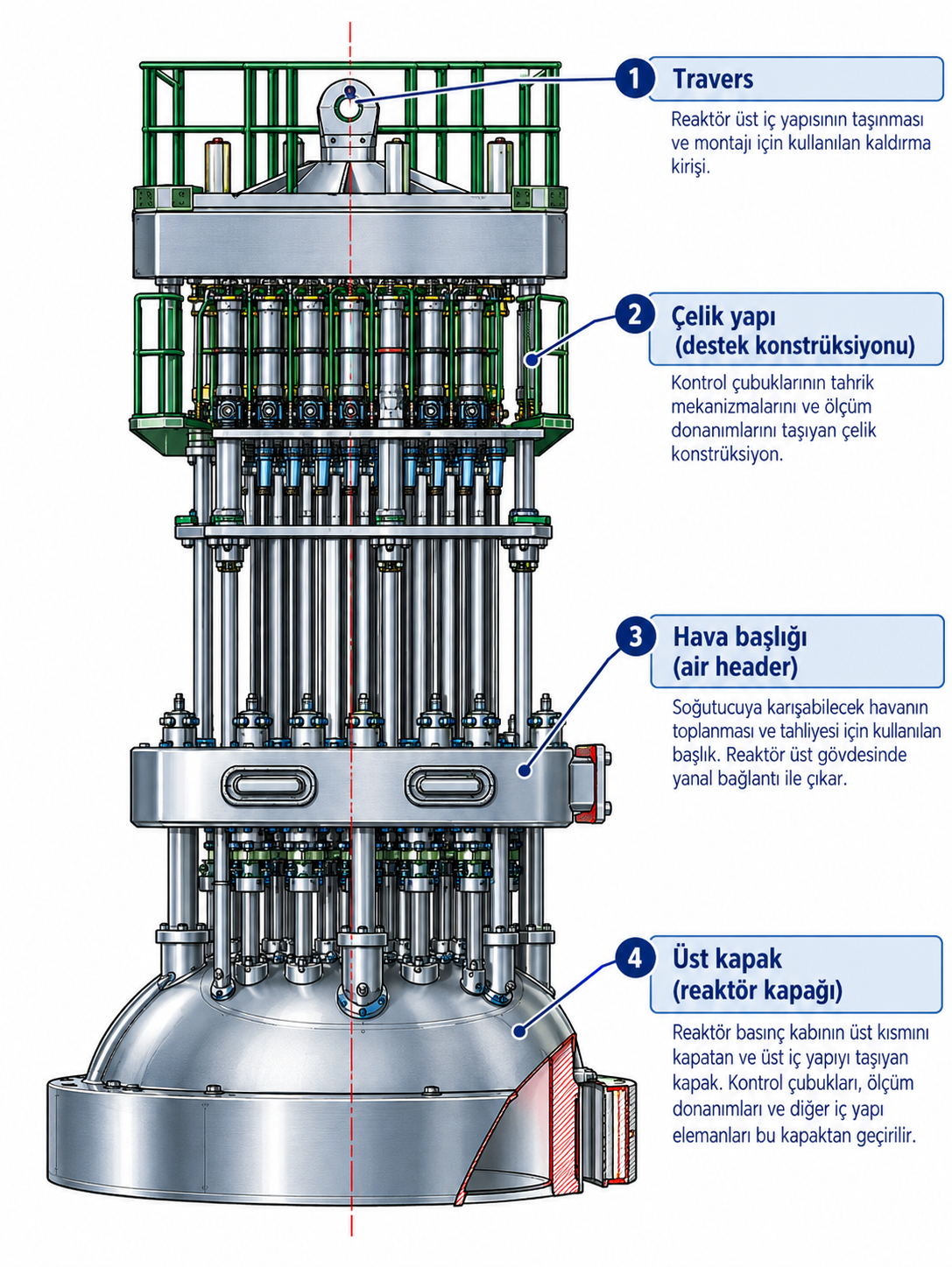

Reaktörün üst bölümü, basınç kabının kapatılması ve reaktör içindeki bazı mekanizmaların dışarıdan erişilebilir şekilde yerleştirilmesi bakımından önemlidir. Reaktör kapağı, ana flanş ve sızdırmazlık elemanlarıyla birlikte birincil devrenin basınç sınırını tamamlar. Üst ünite ise kontrol çubuğu tahrik mekanizmalarının, ilgili bağlantıların ve ölçüm donanımının yerleşimini destekler.

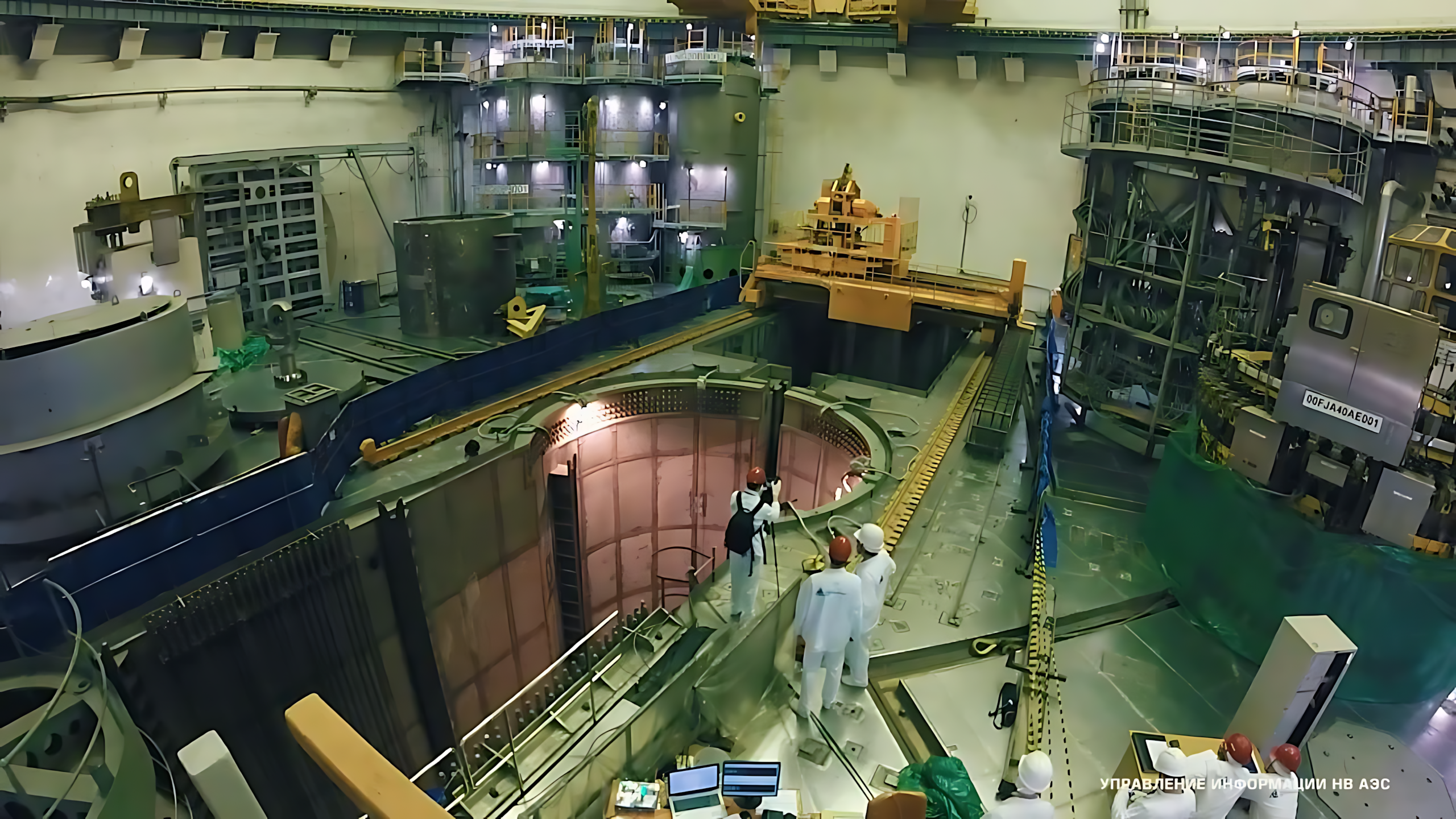

Kapağın açılması, yakıt değişimi ve belirli bakım faaliyetleri gibi işlemlerle ilişkili olduğundan ana bağlantının mekanik bütünlüğü ve sızdırmazlığı önem taşır. İşletme sırasında bağlantı elemanları basınç yüklerine ve sıcaklık koşullarına maruz kalır. Bu nedenle bağlantı ve sızdırmazlık düzeni, reaktörün genel basınç sınırının ayrılmaz bir parçasıdır.
Üst bölümde bulunan tahrik mekanizmaları, kontrol çubuklarının belirlenen hareketlerini gerçekleştirmeye yardımcı olur. Ölçüm geçişleri ve kablo bağlantıları ise reaktör içinden alınan bilgilerin ilgili ölçüm ve kontrol sistemlerine iletilmesini destekler. Bu donanımların yerleşimi ve ayrıntıları tasarım varyantına göre değişebilir.

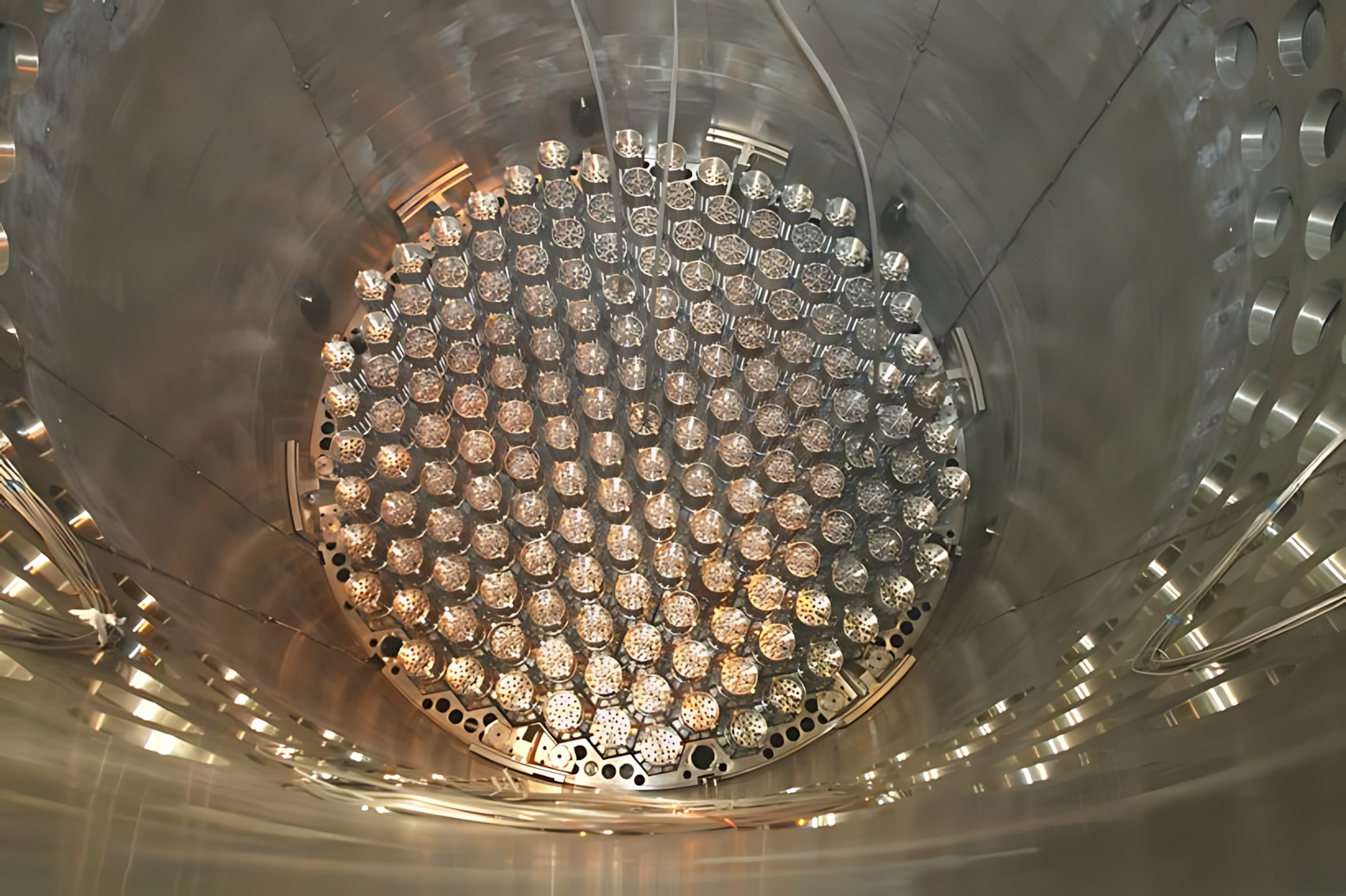

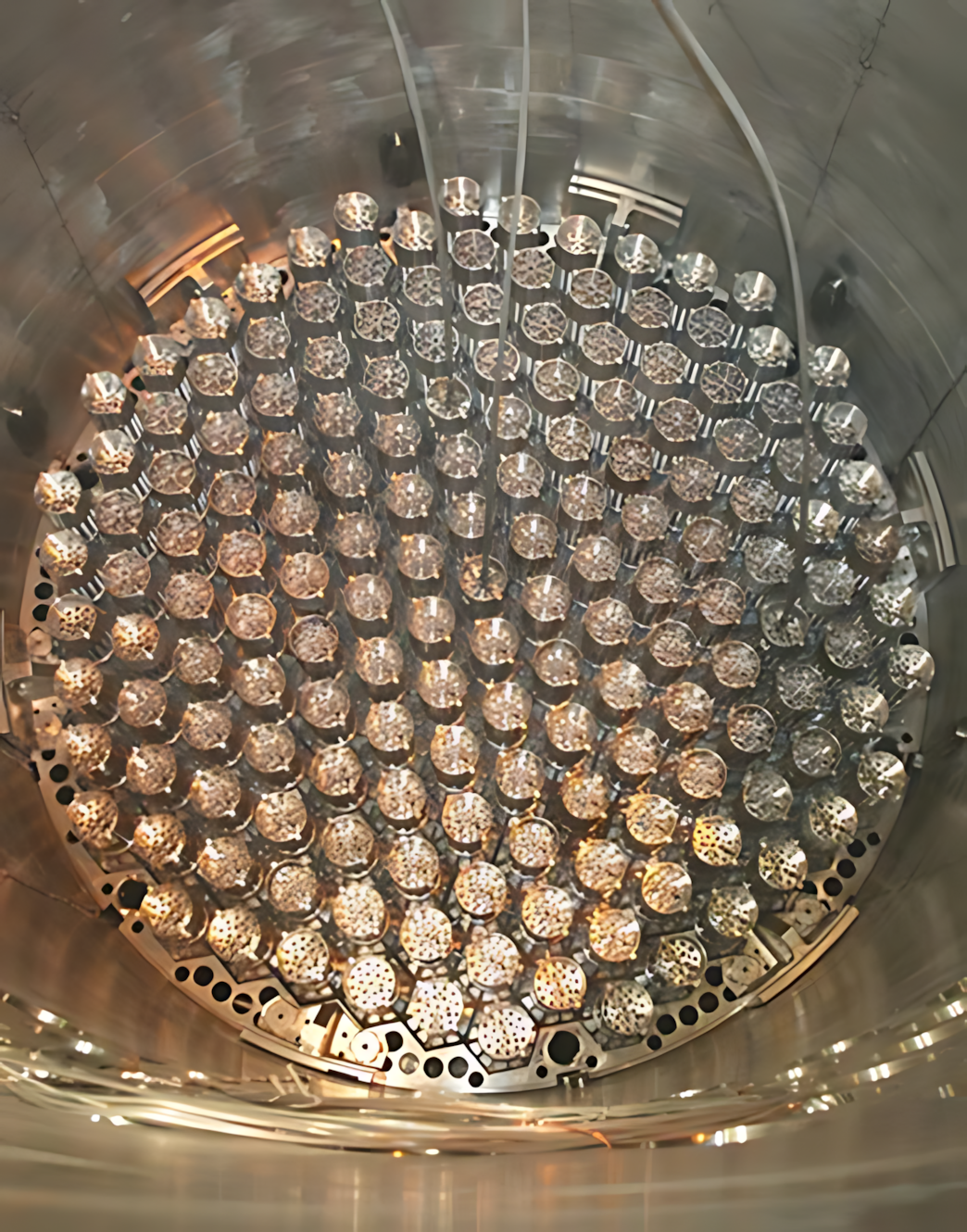

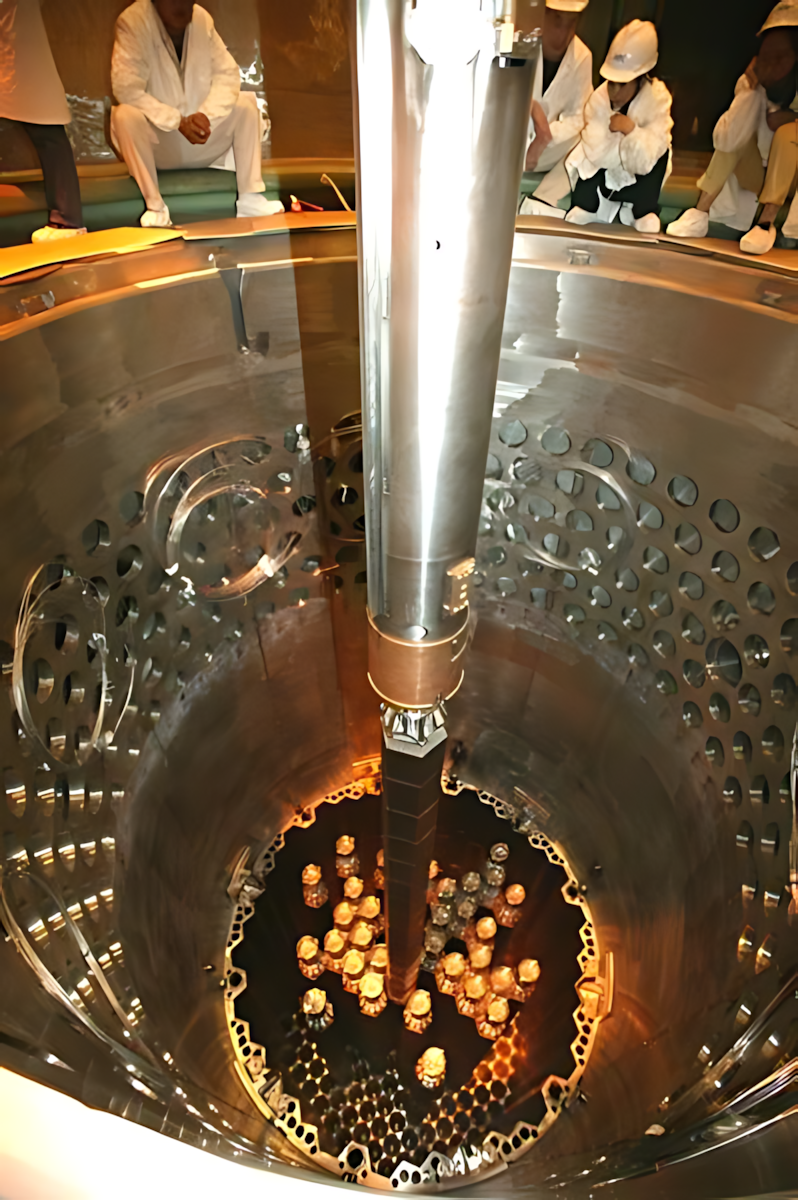

Reaktörün aktif bölgesi, nükleer fisyonun sürdüğü ve ısının üretildiği bölgedir. VVER-1200 tasarımının tipik düzeninde aktif bölge, altıgen kesitli yakıt demetlerinin belirli bir kafes düzeninde bir araya getirilmesiyle oluşturulur. Yakıt demetleri reaktör içindeki soğutucu akışıyla temas halindedir; fisyon sırasında oluşan ısı yakıt kaplaması üzerinden soğutucuya aktarılır.
Kontrol çubukları, aktif bölgeye girip çıkarak nötron soğurumu üzerinden reaktiviteyi değiştirmeye yardımcı olur. Reaktörün işletme gücünün düzenlenmesi, güç dağılımının kontrolü ve gerektiğinde zincirleme reaksiyonun durdurulması, kontrol ve koruma sistemlerinin tasarlanmış işlevleri arasındadır.
Yakıt demetleri, kontrol çubukları ve reaktör iç yapı elemanları farklı görevler üstlense de geometrik ve hidrolik açıdan birbirine bağlıdır. Yakıtın yerleşimi, soğutucu akışının dağılımı, kontrol çubuklarının hareketi ve çekirdek içi ölçüm donanımının konumu, reaktörün fiziksel tasarımının birlikte değerlendirilmesi gereken unsurlarıdır.
Reaktör bileşenleri yüksek sıcaklık, basınç, nötron ışınımı, soğutucu kimyası ve mekanik yüklerin bir arada etkili olduğu bir ortamda çalışır. Bu koşullar, malzeme seçimini ve üretim kalitesini önemli hale getirir. Basınç kabı ve iç yapı elemanları için öngörülen muayene, izleme ve bakım faaliyetleri; bileşenin işlevine, erişilebilirliğine ve ilgili lisanslama gerekliliklerine göre planlanır.
Basınç kabı ile çıkarılabilir iç yapı elemanlarının bakım yaklaşımları aynı değildir. İç yapı bileşenlerinin bir bölümü, yakıt değişimi veya planlı bakım sırasında özel kaldırma ve taşıma donanımlarıyla çıkarılabilecek biçimde tasarlanır. Basınç kabı ise reaktörün ana basınç sınırının bir parçası olduğundan farklı muayene ve gözetim yöntemleri gerektirir.
Reaktörün bileşen sayıları, boyutları, kütleleri, malzeme özellikleri ve işletme sınırları her VVER-1200 ünitesi için otomatik olarak aynı kabul edilmemelidir. V-392M, V-491 ve diğer tasarım uygulamaları arasında ayrıntı farklılıkları bulunabilir. Bu nedenle belirli bir parçaya ait sayısal değer verilecekse, ilgili tasarımın teknik dokümanı veya lisanslama belgesiyle doğrulanmalıdır.
VVER-1200 reaktörünün ana bileşenleri, basınç sınırının korunması, soğutucunun çekirdek boyunca dolaştırılması, yakıt demetlerinin doğru konumda tutulması, reaktivitenin kontrol edilmesi ve işletme parametrelerinin izlenmesi gibi birbirini tamamlayan görevler üstlenir. Bu yapıların her biri tek başına önemli olsa da reaktörün performansı ve güvenliği, tüm bileşenlerin tasarımda öngörülen biçimde birlikte çalışmasına bağlıdır.

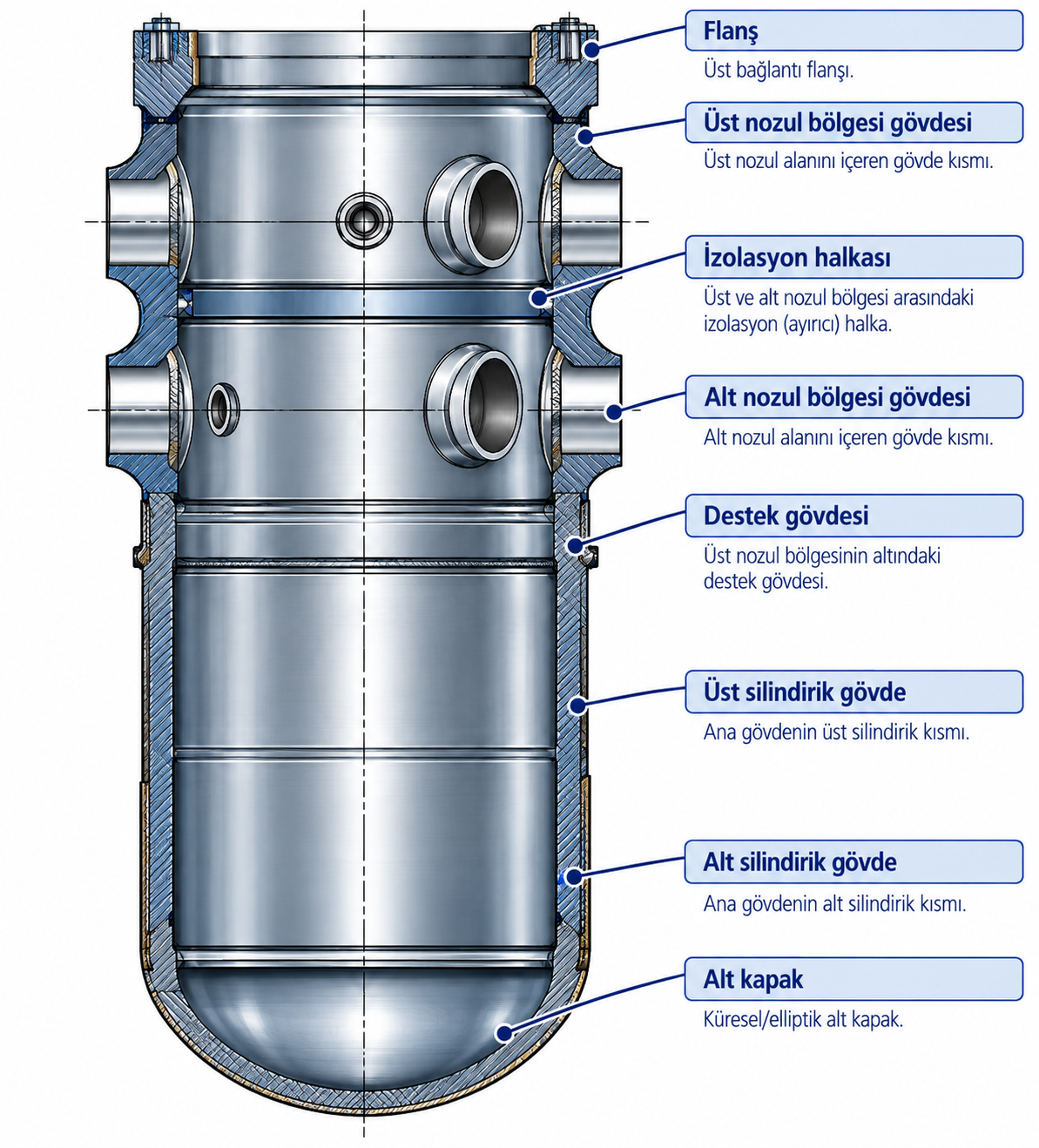

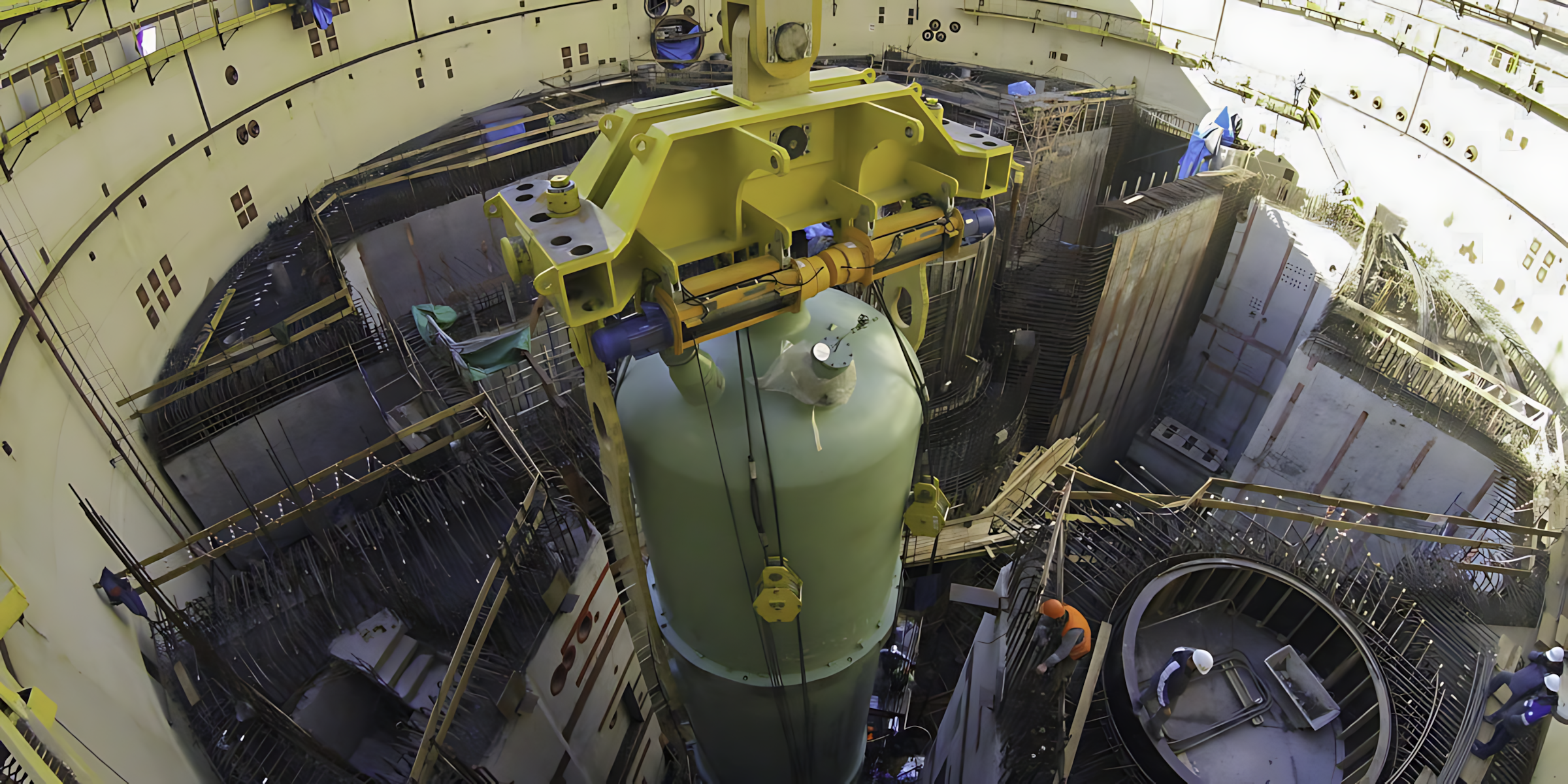

Reaktör basınç kabı, VVER-1200 güç ünitesinin en önemli mekanik bileşenlerinden biridir. Reaktör çekirdeğini, yakıt demetlerini ve reaktör iç yapı elemanlarını barındırır; aynı zamanda birincil devre soğutucusunu yüksek basınç altında tutan ana metal sınırı oluşturur. Kabın güvenilirliği, reaktörün normal işletmesinin yanı sıra tasarımda öngörülen geçici rejimler ve güvenlik analizleri açısından da temel öneme sahiptir.
Basınç kabı, kalın cidarlı alaşımlı çelik bileşenlerden meydana gelir. Gövde ve kapak; basınç yükleri, sıcaklık değişimleri, soğutucu ortamı, nötron ışınlaması ve uzun süreli işletmenin etkileri dikkate alınarak tasarlanır. Malzemenin özellikleri kadar dövme ve kaynak işlemlerinin niteliği, ısıl işlem, üretim kontrolleri, tahribatsız muayene ve işletme sırasındaki gözetim de bütünlüğün korunmasında rol oynar.

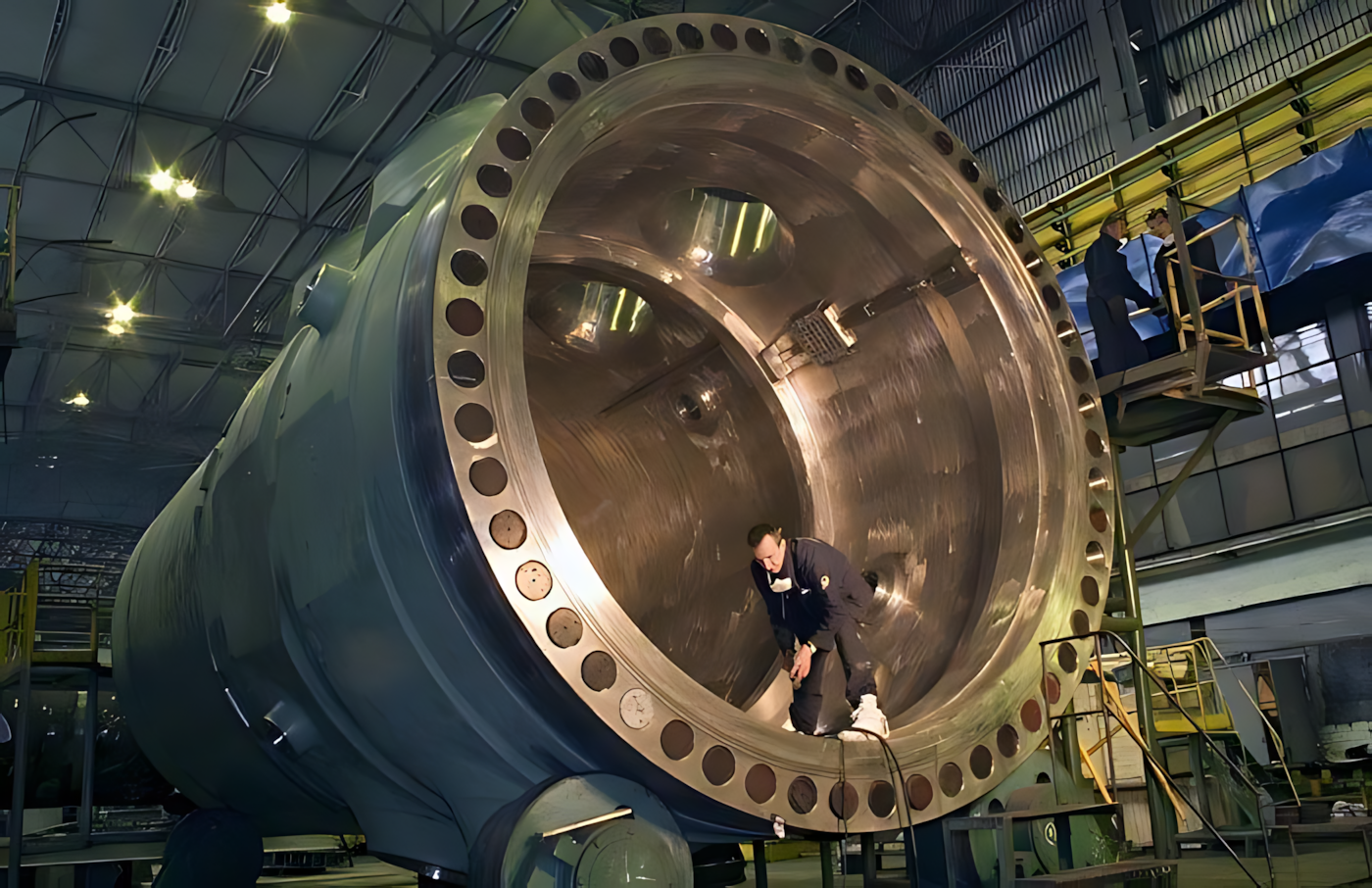

Reaktör basınç kabı, özel üretim ve kalite kontrol süreçlerinden geçen büyük boyutlu bir basınç ekipmanıdır.
Gövde, kapak, flanş ve nozullar basınç sınırının farklı yapısal bölgelerini oluşturur.
Basınç kabının her bölgesi aynı tür yüklemeye maruz kalmaz. Silindirik gövde, alt ve üst başlıklar, ana flanş, nozullar ve destek bölgesi farklı geometrilere ve bağlantı koşullarına sahiptir. Bu farklılıklar gerilme dağılımını, muayene yöntemlerini ve işletme sırasında izlenmesi gereken noktaları etkiler.
Kalın cidarlı gövde, iç basınçtan kaynaklanan gerilmeleri karşılamak üzere tasarlanır. Cidar kalınlığı ve gövde geometrisi; malzeme özellikleri, basınç, sıcaklık, üretim yöntemi ve ilgili tasarım kuralları dikkate alınarak belirlenir.
Üst kapak ile gövde arasındaki ana bağlantı, basınç sınırının devamlılığını sağlar. Flanş geometrisi, bağlantı elemanları ve sızdırmazlık yüzeyleri, basınç yükleri ve sıcaklık değişimleri altında güvenilir çalışacak şekilde değerlendirilir.

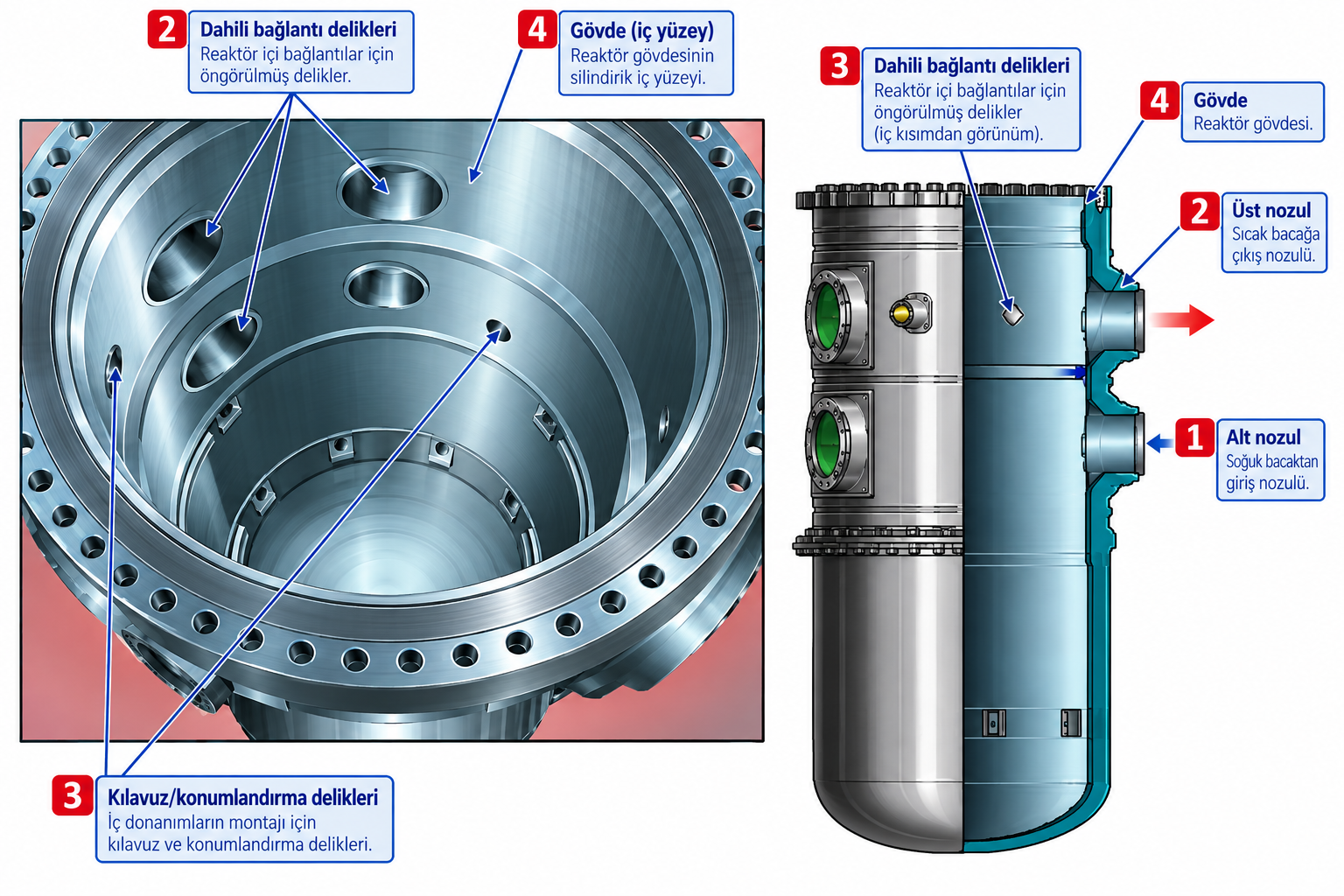

Birincil devre boru hatları bu nozullar üzerinden reaktör kabına bağlanır. Nozul geçiş bölgelerinde geometri değiştiğinden gerilme dağılımı, akış koşulları, kaynaklar ve muayene erişimi birlikte dikkate alınır.
Basınç kabının ağırlığı ve tasarımda öngörülen mekanik yükler, destek düzeni üzerinden ilgili taşıyıcı yapılara aktarılır. Destekler, kabın yerleşimi ve hareketlerinin tasarım sınırları içinde tutulması bakımından önemlidir.

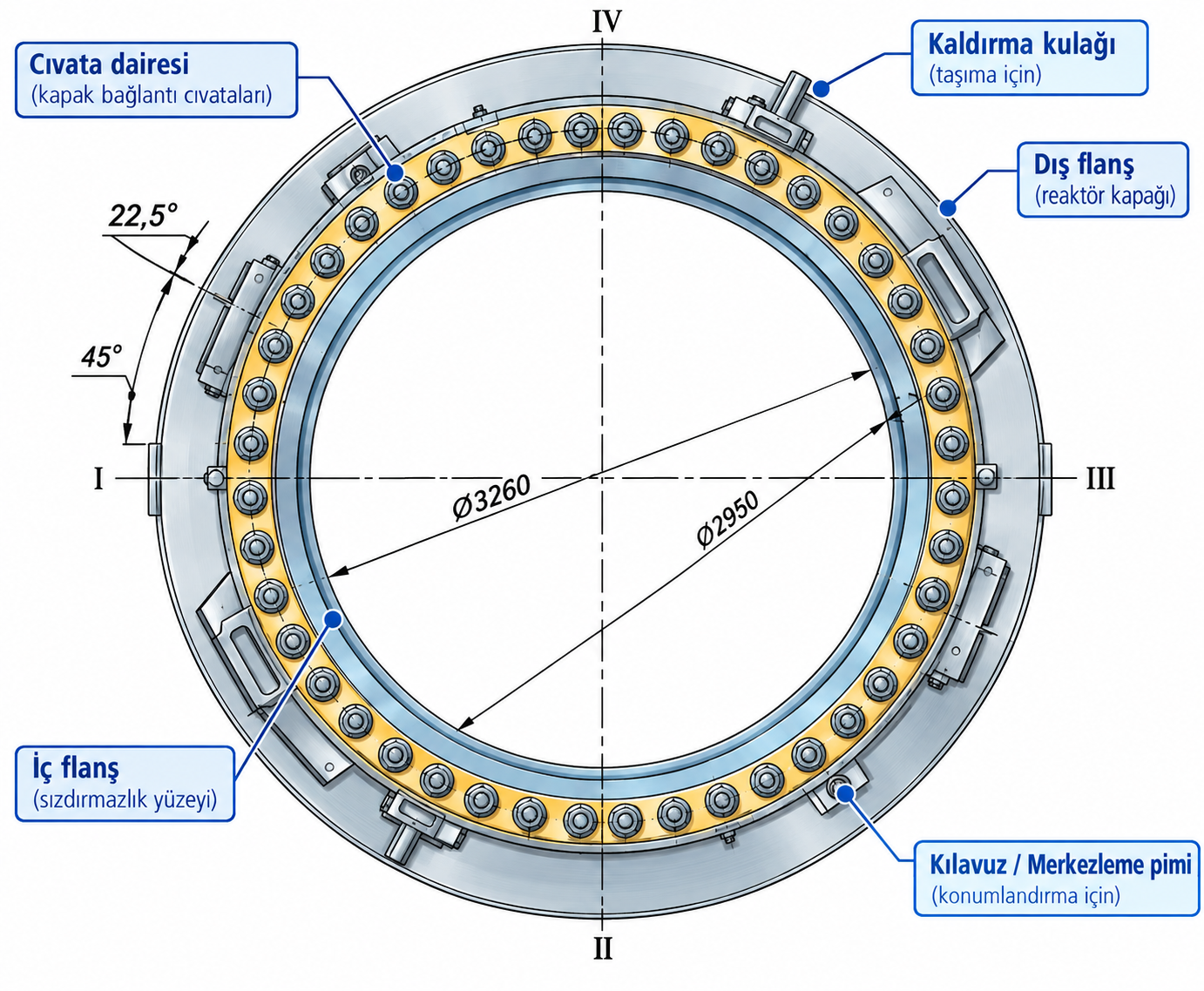

Flanş bölgesindeki bağlantı geometrisi, kapak ile gövde arasındaki mekanik bağlantının bir parçasıdır.
Nozulların yerleşimi, ana devre boru hatları ve ilgili bağlantıların tasarımına göre belirlenir.

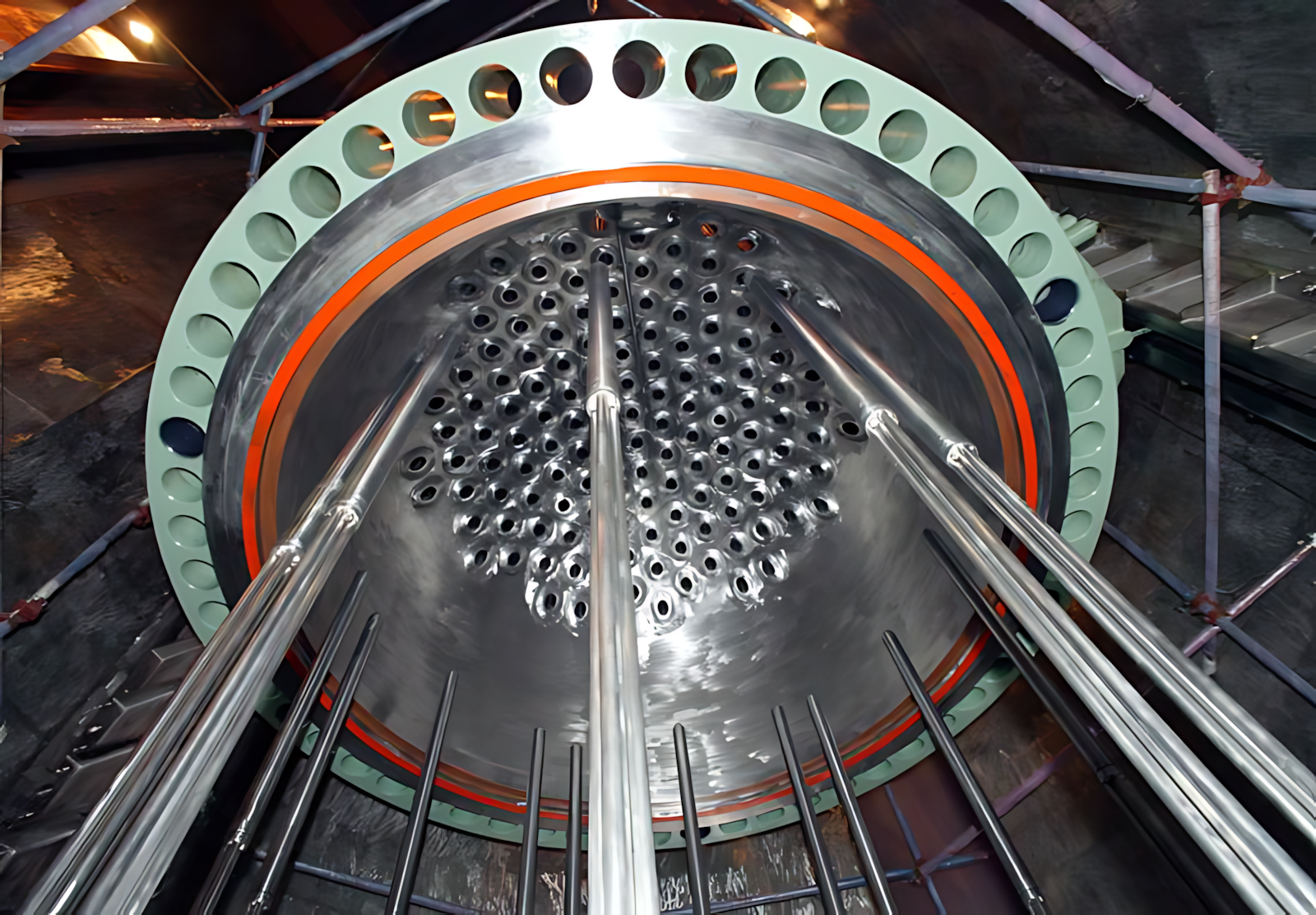

Reaktör kapağı, yakıt değişimi ve belirli bakım faaliyetleri sırasında erişim sağlanabilmesi için tasarımda öngörülen işlemlerle sökülebilen bir bağlantı düzenine sahiptir. İşletme sırasında ise kapak ve gövde arasındaki bağlantı, birincil devrenin basınç sınırının parçası olarak görev yapar.
Ana flanş bölgesinde bağlantı elemanlarının oluşturduğu sıkma kuvveti, sızdırmazlık elemanlarının tasarım koşullarında çalışmasına yardımcı olur. Bağlantının güvenilirliği yalnızca cıvataların veya sızdırmazlık elemanlarının özelliklerine bağlı değildir; temas yüzeylerinin durumu, montaj prosedürü, sıkma yöntemi ve ilgili bakım kontrolleri de önem taşır.
Reaktör kapağı ile gövde arasındaki bağlantı, birincil devredeki yüksek basınçlı soğutucunun çevreye kontrolsüz biçimde çıkmasını önlemeye yönelik basınç sınırının bir parçasıdır. Bu nedenle bağlantı yüzeylerinin ve sızdırmazlık düzeninin durumu, bakım ve denetim faaliyetlerinde dikkate alınır.
Basınç sınırının bütünlüğü, tek bir parçanın sağlamlığıyla açıklanamaz. Flanş, kapak, gövde, kaynaklı bölgeler, nozullar ve ilgili bağlantıların tamamı birlikte değerlendirilmelidir.
Giriş ve çıkış nozulları, reaktör kabı ile birincil devrenin ana boru hatları arasında akış bağlantısını sağlar. Bu bölgelerde silindirik gövde ile daha karmaşık bir bağlantı geometrisi bir araya geldiğinden yerel gerilme dağılımı önem kazanır. Nozul geçişleri ve bağlantı kaynakları, tasarım hesaplarında ve muayene programlarında özel olarak ele alınabilir.
Reaktörün tasarımına bağlı olarak basınç kabında acil durum soğutma sistemi veya diğer yardımcı sistemlerle ilişkili bağlantılar da bulunabilir. Bu bağlantıların varlığı, sayısı ve tam yerleşimi her tasarım için aynı kabul edilmemelidir. Burada kullanılan görsel, ilgili bağlantı düzeninin örnek yerleşimini göstermektedir; kesin konumlar için ünitenin onaylı teknik çizimleri esas alınmalıdır.
Nozul bölgelerinde yerel gerilme yoğunlaşmaları oluşabilir. Bu nedenle geometri, malzeme özellikleri, kaynak kalitesi, boru hatlarından aktarılan yükler ve sıcaklık değişimleri birlikte değerlendirilir. Görseldeki her bağlantının işlevi, ilgili tasarım dokümanı doğrulanmadan kesin olarak adlandırılmamalıdır.
Basınç kabında kullanılan çelik, yüksek sıcaklık ve basınç koşullarında yeterli mekanik dayanım göstermeli; aynı zamanda üretim, kaynak, ısıl işlem ve muayene süreçlerine uygun olmalıdır. Malzemenin kimyasal bileşimi ve metalürjik özellikleri, kabın uzun dönemli davranışını etkiler.
Büyük boyutlu basınç kabı parçaları, özel dövme ve işleme süreçlerinden geçirilir. Gövde bölümlerinin birleştirilmesinde kullanılan kaynakların niteliği, kaynak sonrası ısıl işlem ve üretim sırasında gerçekleştirilen kontroller, malzeme özelliklerinin ve yapısal bütünlüğün doğrulanmasına yardımcı olur. İmalat aşamasında tespit edilen kusurlar, ilgili kabul ölçütleri ve kalite güvence prosedürlerine göre değerlendirilir.
Üretim kontrolleri yalnızca son ürünün dış görünüşünü incelemekle sınırlı değildir. Uygun yöntemlerle iç kusurlar, yüzey kusurları, kaynak bölgeleri ve malzeme özellikleri değerlendirilir. Kullanılan yöntemler arasında ultrasonik, radyografik, manyetik parçacık, sıvı penetrant ve görsel muayene gibi teknikler bulunabilir; hangi yöntemin nerede uygulanacağı ilgili teknik şartnamelere ve muayene prosedürlerine bağlıdır.
Basınç kabının üretim kalitesi, işletme boyunca güvenilirliğin başlangıç koşullarından biridir. Bununla birlikte, kusursuz üretim tek başına tüm işletme risklerini ortadan kaldırmaz. Malzemenin zaman içindeki davranışı, işletme koşulları, muayene sonuçları ve izleme verileri de birlikte değerlendirilmelidir.
Basınç kabının aktif bölgeye yakın kısmı, işletme sırasında nötron ışınlamasına maruz kalır. Hızlı nötronların malzeme yapısında oluşturduğu değişimler, çeliğin mekanik özelliklerini zamanla etkileyebilir. Bu olgulardan biri ışınlamaya bağlı gevrekleşmedir. Gevrekleşme, belirli koşullarda malzemenin çatlak ilerlemesine karşı dayanımının azalması ve gevrek kırılma davranışına daha yatkın hale gelmesi anlamına gelir.
Bu nedenle basınç kabının uzun dönemli değerlendirilmesinde yalnızca başlangıçtaki malzeme özellikleri yeterli değildir. Nötron akısı ve birikimli ışınlama, sıcaklık geçmişi, çeliğin bileşimi, kaynak metali özellikleri ve ilgili mekanik test sonuçları birlikte ele alınır. Özellikle aktif bölge hizasındaki kabuk ve kaynak bölgeleri, ışınlama etkilerinin değerlendirilmesi açısından önem taşır.
Reaktör basınç kabı malzemesindeki değişimleri değerlendirmek için tasarıma bağlı olarak tanık numune programlarından yararlanılır. Bu numuneler, belirli işletme süresi boyunca ışınlamaya maruz bırakılır ve planlanan aralıklarla incelenerek malzemenin mekanik özelliklerindeki değişim hakkında veri elde edilir.
Tanık numuneler, basınç kabının tüm bölgelerini doğrudan temsil eden kusursuz bir ölçüm değildir. Sonuçların yorumlanmasında numunelerin konumu, sıcaklık ve ışınlama koşulları ile gerçek kabın ilgili bölgeleri arasındaki farklar dikkate alınmalıdır.
VVER-1200 tasarımına ilişkin Rusça teknik yayınlarda, 60 yıllık tasarım ömrünü desteklemek amacıyla basınç kabı çevresindeki nötron etkilerinin azaltılması ve malzeme yaşlanmasının izlenmesine yönelik tasarım önlemleri açıklanmaktadır. Bunlar arasında aktif bölge yakınındaki geometrinin düzenlenmesi, malzeme ve kaynak metali bileşiminin kontrolü ve tanık numune programları gibi yaklaşımlar yer alır. Bu önlemlerin ayrıntıları ilgili tasarım varyantına göre doğrulanmalıdır.
Basınç kabının güvenilirliği, üretim aşamasındaki kontrollerle sona ermez. İşletme süresince gerçekleştirilen muayeneler, olası kusurların değerlendirilmesi ve malzemenin zaman içindeki davranışının izlenmesi, bütünlük yönetiminin temel parçalarıdır. Muayene programı; kabın geometrisini, ulaşılabilir yüzeyleri, kaynakları, nozul geçişlerini, flanş bölgesini ve ilgili tasarımın belirlediği diğer alanları kapsayabilir.
Ultrasonik muayene, malzemenin içindeki veya kaynak bölgelerindeki belirli kusurların araştırılmasında kullanılabilir. Görsel muayene ve uygun yüzey muayene yöntemleri ise erişilebilir yüzeylerdeki belirtilerin incelenmesine yardımcı olur. Muayene yöntemlerinin kapsamı, aralıkları ve kabul ölçütleri ilgili mevzuat, teknik kurallar ve onaylı denetim prosedürleri çerçevesinde belirlenir.
Basınç kabının güvenli işletilmesi; üretim kayıtları, başlangıç malzeme özellikleri, ışınlama geçmişi, tanık numune sonuçları, işletme verileri, periyodik muayeneler ve mühendislik değerlendirmelerinin birlikte ele alınmasını gerektirir. Belirli bir testten olumlu sonuç alınması, diğer gözetim faaliyetlerinin gereksiz olduğu anlamına gelmez.
VVER-1200 için 60 yıllık tasarım ömrü, reaktör basınç kabının ve ilgili ekipmanların belirli tasarım varsayımları ve işletme koşulları altında uzun süreli kullanımı hedeflenerek boyutlandırıldığını ifade eder. Bu süre, her koşulda otomatik ve koşulsuz işletme izni anlamına gelmez.
Uzun dönemli işletmenin değerlendirilmesinde malzeme yaşlanması, ışınlamaya bağlı özellik değişimleri, yorulma, korozyon, muayene sonuçları ve güvenlik analizleri dikkate alınır. Tasarım ömrünün sonunda işletmenin sürdürülüp sürdürülemeyeceği, ilgili düzenleyici çerçeve ve teknik değerlendirmeler doğrultusunda karara bağlanır.
Bu değer bir tasarım hedefidir. Gerçek işletme süresi, ekipmanın durumu, bakım ve gözetim sonuçları, yaşlanma yönetimi, güvenlik değerlendirmeleri ve düzenleyici onaylar çerçevesinde ele alınmalıdır.
Aşağıdaki tabloda VVER-1200 için yayımlanan tipik tasarım verileri ile referans değerler bir arada gösterilmiştir. Normal işletme basıncı, tasarım basıncı ve hidrolik test basınçları farklı tanımlara sahip olduğundan aynı satırda veya aynı anlamda değerlendirilmemelidir.
| Parametre | Referans değer | Teknik açıklama |
|---|---|---|
| Birincil devre basıncı | Yaklaşık 16,2 MPa mutlak | V-392M ve V-491 için yayımlanan nominal işletme koşullarındaki referans değerdir. |
| Birincil taraf tasarım basıncı | Yaklaşık 17,64 MPa gösterge basıncı | V-491 tasarım verilerinde verilen tasarım parametresidir. Mutlak basınçla aynı tanımda değildir. |
| Sızdırmazlık hidrolik testi | Yaklaşık 17,6 MPa | İlgili tasarım dokümanında tanımlanan test koşullarına göre basınç sınırının sızdırmazlığının doğrulanmasına yönelik referans değerdir. |
| Dayanım hidrolik testi | Yaklaşık 24,5 MPa | İlgili tasarımın hidrolik dayanım testinde kullanılan referans değerdir; normal işletme basıncı değildir. |
| Tasarım sıcaklığı | Yaklaşık 350 °C | Birincil taraf için belirtilen tasarım sıcaklığıdır; normal işletme sıcaklığıyla karıştırılmamalıdır. |
| Basınç kabı tasarım ömrü | 60 yıl | Tasarım ve yaşlanma yönetimi yaklaşımıyla ilişkilendirilen hedef süredir. |
| Basınç kabı kütlesi | Yaklaşık 320–321 ton | Sunumda verilen yaklaşık kütle değeridir. Kesin değer, kabın tasarımına ve kütle tanımına göre değişebilir. |
Not: Basınç değerleri farklı dokümanlarda mutlak basınç veya gösterge basıncı olarak verilebilir. Hidrolik test koşulları da ilgili tasarımın teknik şartnamesine bağlıdır. Tablodaki değerler genel bilgilendirme içindir; belirli bir ünitenin mühendislik hesabında ve güvenlik değerlendirmesinde onaylı tasarım dokümanları esas alınmalıdır.
Normal işletme basıncı, reaktör çalışırken soğutucunun bulunduğu basınç koşulunu tanımlar. Tasarım basıncı, ekipmanın tasarım esaslarında dikkate alınan bir sınır parametresidir. Hidrolik test basıncı ise belirli test prosedürü sırasında basınç sınırının doğrulanması için uygulanır. Bu üç değerin birbirinin yerine kullanılması, teknik verilerin yanlış yorumlanmasına yol açabilir.
Basınç kabı, boyutları ve kütlesi nedeniyle sıradan bir makine parçası gibi taşınıp monte edilemez. İmalat tesisindeki kaldırma düzenleri, taşıma güzergâhı, özel taşıyıcılar, saha vinçlerinin kapasitesi ve montaj sırasındaki hizalama işlemleri ayrıntılı biçimde planlanır.
Montaj sırasında kabın tasarım konumuna doğru şekilde yerleştirilmesi, desteklerle uyumunun kontrol edilmesi ve bağlantı bölgelerinin projeye uygun olması gerekir. Bu faaliyetler yalnızca lojistik işlemler değildir; reaktörün nihai geometrisi ve ilgili boru hatlarıyla bağlantıları açısından da önem taşır.
Reaktör basınç kabı, VVER-1200'ün ana basınç sınırını oluşturan, özel malzeme ve üretim süreçleri gerektiren büyük ölçekli bir mühendislik bileşenidir. Gövde, kapak, flanş, nozullar ve destekler birlikte çalışır. Uzun dönemli bütünlüğün korunması ise uygun tasarımın yanı sıra üretim kalitesi, ışınlama etkilerinin izlenmesi, periyodik muayene ve yaşlanma yönetimiyle sağlanır.
VVER-1200 reaktörünün iç yapı elemanları, basınç kabının içinde yer alan ve aktif bölgenin mekanik olarak desteklenmesine, soğutucu akışının düzenlenmesine, yakıt demetlerinin konumlarının korunmasına ve kontrol elemanlarının çalışmasına yardımcı olan bileşenlerdir. Bu yapılar, reaktör basınç kabı ile aktif bölge arasında işlevsel bir bağlantı oluşturur.
Reaktör iç yapıları, yüksek sıcaklık ve basınç koşullarının yanı sıra soğutucu akışının oluşturduğu hidrolik kuvvetlere, titreşimlere, mekanik yüklere ve nötron ışınlamasına maruz kalabilir. Bu nedenle tasarımda yalnızca taşıma ve sabitleme işlevleri değil; akış dağılımı, malzeme davranışı, geometrik kararlılık ve uzun dönemli işletme koşulları da dikkate alınır.
Reaktör şaftı, aktif bölgenin yerleşimini ve soğutucu akış yollarını destekleyen ana iç yapılardan biridir. Çekirdek saptırma elemanı yakıt demetlerinin çevresindeki geometrinin korunmasına ve nötronik koşulların şekillenmesine katkı sağlar. Koruyucu tüp ünitesi ise yakıt demetlerinin sabitlenmesi, kontrol çubuklarının kılavuzlanması ve ilgili iç kanalların korunmasıyla ilişkilidir. Üst ünite bu bileşenlerin üst taraftaki bağlantılarını, tahrik mekanizmalarını ve reaktör kapağının ana bağlantısını bir araya getirir.
Reaktör şaftı, Rusça teknik kaynaklarda внутрикорпусная шахта olarak adlandırılır. Basınç kabının içinde bulunan bu yapı, aktif bölgenin yerleşimini destekleyen ve reaktör içindeki soğutucu akış yollarının düzenlenmesine katkıda bulunan önemli bir bileşendir. Şaftın geometrisi, girişten gelen daha soğuk soğutucu akışının çekirdeğe yönlendirilmesi ve çekirdekten ısınmış olarak ayrılan akışın uygun yola aktarılması bakımından önem taşır.
Basınçlı su reaktörlerinde soğutucunun giriş ve çıkış akışları, reaktör içindeki yapısal düzenle birlikte değerlendirilmelidir. Şaftın duvarları ve alt bölümündeki açıklıklar, tasarıma bağlı olarak akış yollarının ayrılmasına ve yönlendirilmesine yardımcı olur. Böylece aktif bölgenin soğutulması için gerekli hidrolik koşulların sağlanmasına katkıda bulunur.
Şaft, yakıt demetlerinin ve diğer iç yapı elemanlarının tasarlanan konumda tutulmasına yardımcı olur. Bununla birlikte, bütün bileşenlerin mekanik yüklerini tek başına taşıdığı düşünülmemelidir. Yakıt demetleri, çekirdek saptırma elemanı ve koruyucu tüp ünitesi ile ilişkili yükler, reaktörün bütün iç yapı düzeni ve ilgili destek yüzeyleri üzerinden değerlendirilir.
Reaktör şaftının geometrisi, aktif bölgenin yerleşimi ve soğutucu akış yollarının düzenlenmesi açısından önemlidir.
Reaktör iç yapı elemanları, basınç kabına yerleştirilmeden önce üretim ve montaj kontrollerinden geçirilir.
Çekirdek saptırma elemanı, Rusça teknik adlandırmada выгородка olarak geçer. Aktif bölgenin çevresinde bulunan bu yapı, yakıt demetlerinin çevresel geometrisinin korunmasına ve çekirdek sınırlarının belirlenmesine yardımcı olur. VVER tipi reaktörlerde aktif bölge, yakıt demetlerinin belirli bir kafes düzeninde yerleştirilmesiyle oluşturulur; saptırma elemanı bu düzen ile daha dıştaki silindirik reaktör yapıları arasındaki geçişte önemli rol oynar.
Çekirdek saptırma elemanının görevi yalnızca yakıt demetlerini çevrelemek değildir. Aktif bölge çevresindeki malzeme ve geometri, nötronların reaktör içinde nasıl dağıldığını da etkiler. Uygun tasarım, hızlı nötronların basınç kabına ulaşan akısının azaltılmasına katkıda bulunabilir. Bu durum, basınç kabı malzemesinin uzun dönemli ışınlama etkileri bakımından önemlidir.
Saptırma elemanının geometrisi ve soğutucuya temas eden yüzeyleri, yerel akış koşullarını da etkileyebilir. Bu nedenle tasarımda mekanik dayanım, sıcaklık etkileri, hidrolik davranış ve nötronik analizler birlikte ele alınır. Bileşenin kesin biçimi ve bağlantı düzeni, ilgili VVER-1200 tasarım varyantının teknik çizimleriyle doğrulanmalıdır.
Çekirdek saptırma elemanı, aktif bölgenin çevresel geometrisinin korunmasına katkıda bulunur.
İç yüzey geometrisi, yakıt demetleriyle ilişkili yerleşim ve akış koşulları bakımından önem taşır.
Aktif bölgenin çevresindeki yapıların malzemesi, kalınlığı ve konumu nötronların maddeyle etkileşimini etkiler. Çekirdek saptırma elemanı, şaft ve soğutucu birlikte bir iç yapı düzeni oluşturur. Basınç kabına ulaşan nötron akısının azaltılması tek bir parçanın etkisiyle açıklanamaz; çekirdek geometrisi, malzeme özellikleri ve tüm iç yapıların düzeni birlikte rol oynar.
Koruyucu tüp ünitesi, Rusça teknik kaynaklarda блок защитных труб olarak adlandırılır. Reaktörün üst bölümünde yer alan bu ağır iç yapı, kontrol çubuklarının ve çekirdek içi ölçüm kanallarının ilgili kılavuz düzenleriyle bağlantılıdır. Aynı zamanda yakıt demetlerinin üst bölümlerinin sabitlenmesine ve çekirdek içindeki tasarım konumlarının korunmasına katkıda bulunur.
Reaktör çalışırken soğutucu yüksek debiyle dolaşır. Bu akış, yakıt demetleri ve iç yapı elemanları üzerinde hidrolik kuvvetler oluşturabilir. Koruyucu tüp ünitesinin mekanik düzeni, ilgili bileşenlerin tasarımda öngörülen konumlarını korumaya yardımcı olur. Bunun yanında kontrol çubuklarının hareket ettiği kılavuz yolların geometrik uyumu da önemlidir.
Kontrol çubukları, nötron soğuran malzemeler kullanılarak reaktivitenin düzenlenmesine ve gerekli koşullarda reaktörün durdurulmasına katkıda bulunur. Koruyucu tüp ünitesi ise kontrol çubuklarının kendisi değildir; bunlarla ilişkili mekanik kılavuzlama, koruma ve sabitleme düzeninin bir parçasıdır.
Çekirdek içi ölçüm kanalları, tasarıma bağlı olarak reaktör içindeki sıcaklık veya nötronik parametrelerin izlenmesinde kullanılan algılayıcılarla ilişkilidir. Koruyucu tüp ünitesinin bu kanallarla ilişkili düzeni, ölçüm donanımının uygun konumda tutulmasına ve bağlantıların korunmasına yardımcı olur.
Koruyucu tüp ünitesinin yapısı, kontrol elemanları ve ilgili kanalların yönlendirilmesine hizmet eder.
Montaj öncesi kontrollerde kılavuzların geometrik uyumu ve ilgili bağlantıların durumu önemlidir.
Üst ünite, reaktörün üst bölümünde yer alan ve reaktör kapağı, kontrol ve koruma sistemi tahrik mekanizmaları ile ilgili donanımları bir araya getiren yapısal gruptur. Reaktörün ana bağlantısının kapatılmasına, kontrol çubuklarının tahrik mekanizmalarının yerleştirilmesine ve belirli ölçüm bağlantılarının korunmasına hizmet eder.
Reaktör üst kapağı, basınç kabının ana flanşına bağlanarak birincil devrenin basınç sınırını tamamlar. Kapak üzerindeki nozullar ve geçişler, tasarıma bağlı olarak kontrol çubuğu tahrik mekanizmaları ile ölçüm ve izleme donanımlarının yerleşimine olanak verir. Ana bağlantının sızdırmazlığı, reaktörün işletme güvenilirliği açısından kritik öneme sahiptir.
Kontrol ve koruma sistemi tahrik mekanizmaları, kontrol çubuklarının reaktör çekirdeğinde tasarlanan hareketlerini gerçekleştirmesine yardımcı olur. Bu mekanizmaların yerleşimi ve bağlantıları, kontrol çubuklarının kılavuz düzenleriyle hizalı olmalıdır. Böylece kontrol elemanlarının tasarımda öngörülen hareketi desteklenir.
Üst ünite, tahrik mekanizmalarının ve ilgili bağlantıların yerleşimini bir araya getirir.
Üst kapak, basınç sınırının kapanmasını ve tasarıma bağlı geçişlerin yerleşimini sağlar.
Reaktör üst kapağı, basınç kabının kapatılmasına ve ana basınç sınırının tamamlanmasına hizmet eder. Üst ünite ise tahrik mekanizmalarının ve diğer üst donanımın yerleşimini destekleyen daha geniş bir montaj grubudur. Teknik çizimlerde bu bileşenler birlikte gösterilebilse de işlevleri ve parça sınırları aynı değildir.
Reaktör şaftı, çekirdek saptırma elemanı, koruyucu tüp ünitesi ve üst ünite, farklı görevler üstlenmelerine rağmen tek bir yapısal sistemin parçalarıdır. Şaft ve saptırma elemanı aktif bölgenin geometrisi ile soğutucu akış yollarının düzenlenmesine katkıda bulunurken koruyucu tüp ünitesi yakıt demetlerinin ve kontrol elemanlarıyla ilişkili donanımın uygun konumda tutulmasını destekler. Üst ünite ise reaktörün üst bağlantılarını ve tahrik mekanizmalarını bir araya getirir.
Bu bileşenlerin üretim ve montaj süreçlerinde boyutsal toleranslar, eş eksenlilik, bağlantı yüzeyleri ve ilgili kılavuzların uyumu önemlidir. Büyük boyutlu iç yapı elemanları, reaktör kabına yerleştirilmeden önce özel düzenekler üzerinde kontrol edilebilir. Bu tür kontroller, parçaların birbiriyle uyumlu şekilde monte edilebilmesine ve tasarımda öngörülen geometrinin korunmasına yardımcı olur.
İç yapı elemanlarının doğru konumlandırılması, yalnızca montajın kolaylığıyla ilgili değildir. Yakıt demetlerinin tasarlanan yerleşimi, kontrol çubuklarının kılavuzlanması, soğutucu akışının dağılımı ve mekanik yüklerin aktarılması da geometrik uyumdan etkilenebilir. Bu nedenle boyutsal kontroller ve montaj doğrulamaları, ilgili kalite güvence süreçlerinin parçasıdır.
Reaktör iç yapı elemanları, basınç kabına göre farklı nötron akısı ve sıcaklık koşullarına maruz kalabilir. Bu yapıların malzeme seçimi; mekanik dayanım, korozyon davranışı, termal etkiler, nötron ışınlaması ve işletme sırasında oluşabilecek titreşimler dikkate alınarak yapılır. Kaynaklı bağlantılar, bağlantı yüzeyleri ve erişilebilir bölgeler, ilgili bakım ve muayene programlarında değerlendirilebilir.
İç yapıların uzun dönemli davranışı yalnızca malzeme dayanımına bağlı değildir. Soğutucu akışının neden olduğu yükler, sıcaklık değişimleri, bileşenlerin geometrik uyumu ve reaktörün işletme geçmişi de önemlidir. Bu nedenle tasarım ve işletme değerlendirmeleri, ilgili VVER-1200 varyantının teknik dokümanları ve muayene sonuçlarıyla birlikte ele alınmalıdır.
VVER-1200 ailesindeki tasarımlar arasında iç yapıların geometrisi, malzemeleri, bağlantıları ve bazı boyutsal özellikleri bakımından farklılıklar bulunabilir. Buradaki açıklamalar genel işlevleri anlatır; belirli bir parçanın kütlesi, ölçüsü, malzemesi veya kesin bağlantı biçimi için ilgili tasarımın onaylı teknik dokümanı esas alınmalıdır.
VVER-1200 reaktörünün iç yapı elemanları, aktif bölgenin mekanik düzenini, soğutucu akış yollarını, yakıt demetlerinin sabitlenmesini ve kontrol elemanlarının çalışmasını destekleyen bir bütün oluşturur. Reaktör şaftı, çekirdek saptırma elemanı, koruyucu tüp ünitesi ve üst ünite farklı görevler üstlenir; reaktörün performansı ve güvenilirliği ise bu bileşenlerin tasarımda öngörülen biçimde birlikte çalışmasına bağlıdır.
VVER-1200 reaktörünün aktif bölgesi, belirli bir geometrik düzende yerleştirilmiş yakıt demetlerinden oluşur. Her yakıt demeti, çok sayıda yakıt çubuğunu ve tasarımına bağlı olarak kılavuz kanallarını, ölçüm kanallarını ve diğer yapısal elemanları içerir. Yakıt demetlerinin yerleşimi; nötronların çekirdek içindeki dağılımını, soğutucu akışını, ısı üretimini ve reaktörün güç dağılımını etkiler.
Yakıt çubuklarının içindeki seramik yakıt peletlerinde gerçekleşen fisyon, ısı açığa çıkarır. Bu ısı, yakıt çubuğunun kaplaması üzerinden birincil devre soğutucusuna aktarılır. Kontrol ve koruma sistemi ise nötron soğuran kontrol elemanlarını kullanarak reaktivitenin düzenlenmesine ve gerekli koşullarda zincirleme reaksiyonun durdurulmasına katkıda bulunur.
Yakıt tasarımı ile kontrol sistemi birbirinden bağımsız değerlendirilemez. Yakıtın başlangıç zenginleştirmesi, çekirdek içindeki konumu, yanabilir nötron soğurucuların dağılımı, çözünmüş bor kullanımı ve kontrol çubuklarının yerleşimi, çekirdeğin nötronik davranışını birlikte belirleyen unsurlardır.
Aktif bölge, yakıt demetleri ve ilgili çekirdek içi bileşenlerin bir araya geldiği bölgedir.
Yakıt demetlerinin çekirdek içindeki düzeni, reaktörün nötronik ve termohidrolik özelliklerini etkiler.
Yakıt, fisyon enerjisinin üretildiği ortamdır. Kontrol çubukları, nötron soğurarak reaktiviteyi değiştirmeye yardımcı olur. Yanabilir nötron soğurucular, işletme sırasında nötron soğurma özellikleri değişen malzemelerle çekirdeğin reaktivite davranışını yönetmeye katkıda bulunur. Çözünmüş bor ise birincil devre suyundaki bor derişimi değiştirilerek reaktivitenin kontrol edilmesine yardımcı olur.
Bu araçların her biri farklı zaman ölçeklerinde ve farklı görevlerle çalışır. Hiçbiri tek başına reaktörün bütün kontrol ve güvenlik işlevlerini açıklamaz.
VVER tipi reaktörlerde yakıt demetleri altıgen kesitli bir geometrik düzene sahiptir. Demet içerisinde yakıt çubukları, bunları belirli aralıklarla bir arada tutan destek elemanları ve tasarıma bağlı kılavuz kanalları bulunur. Bu düzen, yakıt çubuklarının konumlarını korumaya ve soğutucunun demet içinden geçebileceği akış yollarını oluşturmaya yardımcı olur.
Yakıt çubuklarında uranyum dioksit (UO₂) gibi seramik yakıt malzemeleri kullanılabilir. Yakıt, peletler halinde metal kaplama içerisine yerleştirilir. Kaplama, yakıt malzemesini soğutucudan ayıran önemli bir bariyerdir; yakıtın fisyon ürünlerinin tutulmasına ve yakıt çubuğunun yapısal bütünlüğünün korunmasına katkıda bulunur.
Yakıt demetindeki kılavuz kanalları, kontrol çubuğu kümelerinin hareketiyle ilişkili olabilir. Kontrol çubuğu kümesi, birden fazla nötron soğurucu çubuğun birlikte hareket etmesini sağlayan mekanik bir düzen olarak düşünülebilir. Bu çubuklar, tasarıma uygun biçimde yakıt demetlerinin belirli kanallarıyla hizalanır.
Fisyonun gerçekleştiği seramik malzemedir. Peletlerde üretilen ısı, yakıt çubuğu kaplaması ve çevresindeki soğutucu üzerinden uzaklaştırılır.
Yakıt peletlerini kaplama içerisinde tutar. Yakıt, kaplama ve aradaki boşlukların birlikte davranışı; sıcaklık, iç basınç ve ışınlama koşullarından etkilenir.
Çubukların tasarlanan geometrik düzende tutulmasına, demetin taşınmasına ve reaktör içerisindeki konumunun korunmasına yardımcı olur.
Tasarıma bağlı olarak kontrol çubuklarının veya ölçüm donanımının çekirdek içindeki hareketi ve yerleşimiyle ilişkili kanalları oluşturur.
Aktif bölgedeki yakıt demetlerinin sayısı, geometrisi ve yerleşimi reaktör tasarımının temel parametreleri arasındadır. Yaygın VVER-1200 tasarım verilerinde 163 yakıt demetinden oluşan bir çekirdek düzeni tanımlanır. Bununla birlikte, demet içindeki çubuk sayısı ve ayrıntılı yapısal özellikler, kullanılan yakıt tasarımına göre doğrulanmalıdır.
Yakıt demetleri çekirdek içerisinde aynı güçte çalışmak zorunda değildir. Yakıtın zenginleştirmesi, önceki çevrimlerden kalan yanma durumu, çekirdekteki konumu ve kontrol elemanlarının durumu yerel güç dağılımını etkiler. Çekirdek tasarımı, toplam güç üretiminin yanı sıra yerel güç yoğunluğu ve yakıt sıcaklığı gibi parametrelerin kabul edilebilir sınırlar içerisinde tutulmasını hedefler.
| Gösterge | Tipik / referans değer | Teknik açıklama |
|---|---|---|
| Yakıt demeti sayısı | 163 | Yaygın VVER-1200 çekirdek konfigürasyonlarında kullanılan referans sayı. |
| Bir demette yakıt çubuğu | 312 | Yaygın bir yakıt demeti tasarımı için bildirilen değer; tasarım dokümanıyla doğrulanmalıdır. |
| Yakıt malzemesi | Uranyum dioksit (UO₂) | Seramik peletler halinde kullanılan temel yakıt malzemesi. |
| Yanabilir soğuruculu yakıt | UO₂ + Gd₂O₃ içeren yakıt | Bazı yakıt çubuklarında gadolinyum oksit, reaktivite yönetimine katkıda bulunur. |
| Başlangıç zenginleştirmesi | Yakıt tasarımına ve partiye bağlı | Bazı VVER-1200 yakıt uygulamalarında yaklaşık %4,95'e kadar değerler bildirilmiştir; bu değer her çubuğun veya her demetin aynı zenginleştirmede olduğu anlamına gelmez. |
| Yakıt çevrimi | 12 veya 18 ay gibi seçenekler | Yakıt yönetimine, tasarım koşullarına ve işletme stratejisine göre değişebilir. |
| Boşaltılan yakıtın ortalama yanması | Yaklaşık 50–60 GWd/tU düzeyinde tasarım hedefleri | Belirli yakıt yönetimi ve tasarım varsayımlarına bağlıdır; azami yerel yanma ile aynı değildir. |
Not: Tablodaki değerler genel teknik referanslardır. Bir yakıt demetinin kesin çubuk sayısı, zenginleştirme dağılımı ve izin verilen yanma sınırları için ilgili yakıt tasarımı ve lisanslama dokümanları esas alınmalıdır.
Doğal uranyumda bulunan uranyum-235 izotopunun oranı, enerji reaktörlerinde kullanılacak yakıtın gereksinimlerini karşılamak için zenginleştirme işlemiyle artırılır. Yakıt zenginleştirmesi, çekirdeğin nötronik özelliklerini ve kullanılabilir enerji potansiyelini etkileyen önemli parametrelerden biridir.
Bununla birlikte, zenginleştirme tek başına yakıtın ne kadar süre kullanılacağını belirlemez. Yakıt çevrimi süresi; çekirdek tasarımı, yakıt demetlerinin yerleşimi, başlangıç ve yeniden yükleme yakıtlarının bileşimi, yanabilir soğurucu miktarı, izin verilen güç dağılımı ve yakıtın hedeflenen boşaltma yanması gibi birçok etkenin birlikte değerlendirilmesiyle belirlenir.
VVER-1200 için 12 aylık çevrimlerin yanı sıra 18 aylık yakıt çevrimine yönelik tasarım ve yakıt yönetimi çalışmaları da yayımlanmıştır. Daha uzun çevrim, her durumda otomatik olarak daha ekonomik veya daha uygun anlamına gelmez. Yakıt maliyeti, yeniden yüklenen demet sayısı, işletme planı, yakıtın yanma dağılımı ve güvenlik sınırları birlikte değerlendirilir.
Zenginleştirme, yakıttaki uranyum-235 oranını ifade eder. Yanma (burnup) ise yakıtın işletme sırasında birim kütle başına ne kadar enerji ürettiğini gösterir ve genellikle GWd/tU ile ifade edilir. İki parametre birbiriyle ilişkili olsa da birbirinin yerine kullanılamaz.
Yakıt çevriminin başlangıcında reaktör çekirdeğinin reaktivitesi zaman içerisinde değişir. Yakıt tüketildikçe ve fisyon ürünleri biriktikçe çekirdeğin nötronik özellikleri de değişir. Bu değişimin yönetilmesine yardımcı olmak için bazı yakıt çubuklarında yanabilir nötron soğurucu malzemeler kullanılabilir.
VVER-1200 yakıt tasarımlarında kullanılan örneklerden biri, uranyum dioksit yakıt matrisi içerisinde gadolinyum oksit (Gd₂O₃) içeren yakıttır. Gadolinyum, nötronları güçlü biçimde soğurabilen bir elementtir. İşletme sırasında bu soğurucu tüketildikçe nötron soğurma etkisi değişir. Bu davranış, çekirdeğin başlangıç reaktivitesinin yönetilmesine ve çevrim boyunca nötronik özelliklerin ayarlanmasına katkıda bulunur.
Gadolinyum içeren yakıt, ayrı bir kontrol çubuğuyla aynı şey değildir. Gadolinyum yakıt peletlerinin bileşiminin parçasıdır ve yakıt çubuğuyla birlikte çekirdek içerisinde bulunur. Kontrol çubukları ise özel tahrik mekanizmalarıyla hareket ettirilerek reaktiviteyi değiştirmek üzere tasarlanmıştır.
Gadolinyum içeren yakıtın miktarı, bileşimi ve çekirdekteki dağılımı yakıt tasarımına bağlıdır; tek bir değer bütün VVER-1200 yakıt partileri için geçerli kabul edilmemelidir.
Kontrol çubukları, nötronları soğuran malzemeler içeren ve reaktör çekirdeği içerisinde belirlenmiş hareketleri gerçekleştirebilen elemanlardır. Çubuklar çekirdeğe daha fazla sokulduğunda nötron soğurumu artarak reaktivitenin azalmasına katkıda bulunur. Çekirdekten çıkarılmaları ise diğer koşullar sabitken nötron soğurumunu azaltabilir ve reaktivitenin artmasına yol açabilir.
VVER-1200'de kontrol elemanlarının hareketi, kontrol ve koruma sistemi (Rusça: СУЗ) ile ilişkili tahrik mekanizmaları ve kumanda düzeni üzerinden gerçekleştirilir. Bu sistem, reaktör gücünün düzenlenmesi ve tasarımda öngörülen koruyucu işlemlerin yerine getirilmesi açısından önemlidir. Kontrol çubuklarının sayısı, gruplandırılması, soğurucu malzemeleri ve hareket mantığı tasarım varyantına göre doğrulanmalıdır.
Kontrol çubuklarının hareketi, çekirdeğin nötronik tasarımı ve güvenlik analizleriyle belirlenen sınırlar içinde gerçekleştirilir. Çubukların konumları yalnızca toplam reaktör gücünü değil, çekirdek içindeki güç dağılımını ve bazı geçici rejimlerdeki davranışı da etkileyebilir. Bu nedenle kontrol sistemi, ölçüm ve koruma sistemleriyle birlikte çalışır.
Kontrol çubuklarının konumu ve diğer reaktivite kontrol araçları, çekirdeğin nötronik durumunun yönetilmesine yardımcı olur.
Çekirdek içindeki nötron akısı ve ilgili işletme parametreleri izlenerek güç dağılımının tasarım sınırları içinde tutulması desteklenir.
Tasarımda tanımlanmış koşullar oluştuğunda kontrol ve koruma sistemi reaktörün durdurulmasına yönelik koruyucu işlemleri başlatabilir.
Tahrik mekanizmaları ve kılavuz kanalları, kontrol elemanlarının tasarlanan hareketi gerçekleştirmesine yardımcı olur.
Kontrol çubuklarının çekirdeğe sokulması zincirleme fisyon reaksiyonunun durdurulmasına katkıda bulunur. Ancak reaktör durdurulduktan sonra fisyon ürünlerinin radyoaktif bozunması nedeniyle artık ısı oluşmaya devam eder. Bu nedenle reaktörün durdurulması, çekirdeğin soğutulmasına artık gerek olmadığı anlamına gelmez. Artık ısının uzaklaştırılması için ilgili soğutma sistemlerinin görev yapması gerekir.
VVER tipi basınçlı su reaktörlerinde reaktivite kontrolüne katkıda bulunan araçlardan biri, birincil devre suyunda çözünmüş bor kullanılmasıdır. Bor, nötron soğurma özelliği sayesinde çekirdeğin toplam reaktivitesinin yönetilmesine yardımcı olur. Bor derişiminin ayarlanması, yakıt çevrimi ve işletme prosedürleriyle birlikte değerlendirilir.
Çözünmüş bor, hareketli kontrol çubuklarından farklı bir kontrol aracıdır. Bor derişimi birincil devre suyu üzerinden yönetilirken kontrol çubukları mekanik olarak çekirdeğe sokulup çıkarılır. Bu yöntemlerin birlikte kullanılması, çekirdeğin tasarımda öngörülen nötronik koşullar altında işletilmesine katkıda bulunur.
Bu yöntemlerin katkıları ve işletme sınırları birbirinden farklıdır; reaktörün kontrol ve güvenlik yaklaşımı yalnızca bir tanesine indirgenemez.
Yakıt çevrimi, reaktörün belirli bir süre boyunca çalışmasının ardından planlı duruşa alınması ve yakıtın bir bölümünün yenilenmesiyle ilişkili işletme dönemidir. Yeniden yakıt yükleme sırasında bütün yakıt demetlerinin değiştirilmesi gerekmez. Kullanılmış yakıtın bir bölümü çekirdekten çıkarılır; kalan yakıtın konumu ve yeni yakıt demetlerinin yerleşimi, çekirdek tasarımına göre belirlenir.
Yeniden yükleme planı hazırlanırken yakıtın önceki çevrimlerdeki yanma durumu, demetlerin konumu, yeni yakıtın zenginleştirmesi, yanabilir soğurucu içeriği ve hedeflenen sonraki çevrimin süresi dikkate alınır. Amaç yalnızca yeterli enerji üretmek değildir; reaktivite, güç dağılımı, yakıt sıcaklıkları ve diğer güvenlik açısından önemli parametrelerin sınırlar içerisinde kalması da gerekir.
VVER-1200 için 12 ve 18 aylık yakıt çevrimleri üzerine teknik çalışmalar yayımlanmıştır. Daha uzun çevrimlere geçiş, yakıt zenginleştirmesi ve yanabilir soğurucu tasarımı gibi unsurlarla birlikte ele alınır. Ancak her santralın çevrim süresi, yakıt yükleme düzeni ve duruş planı ilgili ünitenin lisanslı işletme ve yakıt yönetimi belgelerine bağlıdır.
12 aylık veya 18 aylık bir yakıt çevrimi, reaktörün yakıt yönetimi açısından hedeflenen işletme dönemini ifade eder. Bu süre, her yıl aynı tarihte aynı süreyle duruş yapılacağı anlamına gelmez. Bakım ihtiyaçları, teknik kontroller, yakıt yükleme işlemleri ve ilgili işletme koşulları gerçek takvimi etkileyebilir.
Yakıt çubuğunun kaplaması, yakıt malzemesi ile birincil devre soğutucusu arasında önemli bir sınır oluşturur. Yakıtın yüksek sıcaklıkta çalışması, fisyon ürünlerinin oluşumu, iç basınç, kaplama ile yakıt arasındaki mekanik etkileşimler ve ışınlama etkileri, yakıt çubuğunun davranışını etkileyebilir.
Bu nedenle yakıt tasarımında yalnızca başlangıçtaki malzeme özellikleri değil, işletme boyunca oluşabilecek değişimler de dikkate alınır. Yakıt bütünlüğünün izlenmesi, ilgili işletme prosedürleri ve ölçüm yöntemleriyle desteklenir. Kullanılmış yakıtın çıkarılması ve incelenmesi gibi faaliyetler, yakıt performansının değerlendirilmesine yönelik veri sağlayabilir.
Yakıt performansı; yakıt sıcaklığı, kaplama davranışı, fisyon gazlarının oluşumu ve yakıtın yanma geçmişi gibi birçok etkene bağlıdır. Bu nedenle tek bir parametre üzerinden bütün yakıt çubuklarının davranışı hakkında kesin sonuca varılamaz. İlgili yakıt tasarımının kabul ölçütleri ve güvenlik analizleri esas alınmalıdır.
Yakıt çubuğu, yakıt peletlerini kaplama içerisinde barındıran tekil elemandır. Yakıt demeti ise çok sayıda yakıt çubuğunun, kılavuz kanallarının ve destek elemanlarının bir araya gelmesiyle oluşan daha büyük yapıdır. Aktif bölge, bu demetlerin belirlenmiş bir düzende bir araya getirilmesiyle oluşturulur.
VVER-1200'ün yakıt demetleri, kontrol çubukları ve diğer reaktivite kontrol araçları, reaktörün nötronik ve termal davranışını birlikte belirler. Yakıt demetleri fisyon enerjisinin üretildiği ortamı oluştururken kontrol çubukları, yanabilir soğurucular ve çözünmüş bor reaktivitenin farklı yöntemlerle yönetilmesine katkıda bulunur. Yakıt çevrimi ve yeniden yükleme düzeni ise bu bileşenlerin zaman içindeki davranışını ve işletme planını bir arada ele alır.
Buradaki sayısal değerler VVER-1200 ailesi için yayımlanmış tipik veya örnek tasarım verileridir. Yakıt demetinin kesin yapısı, başlangıç zenginleştirmesi, kontrol elemanı sayısı, yakıt çevrimi ve yanma sınırları belirli bir ünite ve yakıt tasarımı için onaylı teknik dokümanlardan doğrulanmalıdır.
VVER-1200 basınçlı su reaktöründe birincil devre soğutucusu, reaktör çekirdeğinde üretilen ısıyı uzaklaştıran temel çalışma akışkanıdır. Soğutucunun reaktör kabına girişi, çekirdeğe dağıtılması, yakıt demetleri arasından geçişi ve ısındıktan sonra reaktörden ayrılması; reaktörün ısıl-hidrolik davranışını belirleyen birbirine bağlı süreçlerdir.
Reaktör içinde suyun izlediği yol, yalnızca giriş ve çıkış nozullarından ibaret değildir. Reaktör kabı ile reaktör şaftı arasındaki halka biçimli bölge, alt plenum, çekirdek giriş bölgesi, yakıt demetleri arasındaki akış kanalları ve çekirdek üzerindeki çıkış bölgesi birlikte çalışır. İç yapı elemanları, soğutucunun tasarımda öngörülen güzergâhı izlemesine ve aktif bölgeye uygun biçimde dağıtılmasına yardımcı olur.
Normal işletmede daha düşük sıcaklıktaki birincil devre suyu reaktöre giriş yapar, reaktör içindeki akış güzergâhını izleyerek çekirdeğe ulaşır ve yakıtta açığa çıkan ısıyı alır. Çekirdekten daha yüksek sıcaklıkta ayrılan su, çıkış nozulları üzerinden birincil devrenin sıcak koluna ve buhar üreticisine doğru ilerler. Buhar üreticisinde ısısını ikincil devreye aktarır; soğuyan su birincil devrenin soğuk kolu ve ana dolaşım pompası üzerinden yeniden reaktöre gönderilir.
Birincil devrenin soğuk kolundan gelen su, reaktör kabının giriş nozullarından içeri girer. Nozullar, ana dolaşım boru hatları ile reaktör kabı arasındaki akış bağlantısını oluşturur. Giriş akışının reaktör içindeki dağılımı, sonraki akış bölgelerinin hidrolik koşullarını etkiler.
Su, reaktör kabının iç duvarı ile reaktör şaftının dış yüzeyi arasında kalan halka biçimli bölgede aşağı yönde ilerler. Bu bölge, akışın reaktörün alt kısmına taşınmasında ve çekirdek girişine yönlendirilmesinde önemli rol oynar.
Reaktörün alt kısmına ulaşan soğutucu, alt plenum ve çekirdek destek yapılarının oluşturduğu akış yollarından geçerek yukarı yönlendirilir. Bu bölgedeki geometrik düzenleme, suyun çekirdek girişine dağıtılmasına katkıda bulunur.
Soğutucu, yakıt demetlerindeki yakıt çubuklarının oluşturduğu kanallar boyunca yükselir. Fisyon sırasında açığa çıkan ısı, yakıt peletlerinden yakıt kaplamasına, buradan da soğutucuya aktarılır. Su çekirdek boyunca ilerledikçe sıcaklığı yükselir.
Yakıt demetlerinden ayrılan ısınmış su, çekirdeğin üstündeki akış hacmine ulaşır. Üst yapıların ve çıkış bölgesinin tasarımı, soğutucunun çıkış nozullarına yönlendirilmesinde rol oynar. Akışın bu bölgedeki davranışı, çekirdekten uzaklaştırılan ısının taşınması açısından önemlidir.
Isınmış su, reaktörün çıkış nozullarından ayrılarak birincil devrenin sıcak koluna geçer ve buhar üreticisine ulaşır. Isısını ikincil devreye aktardıktan sonra ana dolaşım pompası aracılığıyla soğuk kola ve yeniden reaktör girişine döner. Böylece kapalı devre dolaşım sürdürülür.
Reaktör içindeki akış, bütün hacimlerde aynı hızda ve aynı yönde gerçekleşen basit bir su hareketi değildir. Soğutucunun izlediği güzergâh; reaktör kabının geometrisine, iç yapı elemanlarına, çekirdek destek düzenine, yakıt demetlerinin hidrolik direncine ve işletme koşullarına bağlıdır. Bu nedenle reaktörün termal-hidrolik tasarımında yalnızca toplam debi değil, soğutucunun çekirdek içerisindeki dağılımı da değerlendirilir.
Reaktör şaftı (reactor barrel / шахта реактора), çekirdeği çevreleyen önemli iç yapı elemanlarından biridir. Reaktör kabı ile çekirdek arasındaki akış düzeninin oluşmasına katkı sağlar; aynı zamanda çekirdek ve diğer iç yapı elemanları için yapısal bir yerleşim oluşturur.
Çekirdek çevresindeki saptırma ve koruyucu yapıların görevleri yalnızca akışı yönlendirmekle sınırlı değildir. Bu elemanlar, tasarıma bağlı olarak çekirdeğin yapısal bütünlüğünün korunmasına ve nötronik koşulların şekillenmesine de katkıda bulunur. Her bir parçanın işlevi kendi tasarımına göre değerlendirilmelidir.
Yakıt demetleri arasında yeterli ve uygun dağılımda soğutucu akışı bulunması, yakıt çubuklarında üretilen ısının uzaklaştırılması için gereklidir. Çekirdek içinde akışın yerel olarak azalması, sıcaklıkların yükselmesine ve yakıt çubuklarının termal koşullarının değişmesine neden olabilir. Bu nedenle tasarım analizlerinde toplam debinin yanında akış dağılımı, basınç kayıpları, sıcaklık alanları ve yakıt kaplamasının sıcaklığı gibi parametreler de incelenir.
Bununla birlikte, tek bir akış şemasına bakılarak reaktörün her noktasındaki hız, debi veya sıcaklık belirlenemez. Bu büyüklükler ayrıntılı termal-hidrolik hesaplamalar ve ilgili tasarım verileriyle değerlendirilir.
Aşağıdaki değerler, IAEA'nın ARIS veri tabanında VVER-1200 V-392M ve V-491 tasarımları için verilen nominal parametrelerden seçilmiştir. Farklı tasarım varyantları veya işletme durumları için değerler değişebilir.
| Parametre | Örnek değer | Açıklama |
|---|---|---|
| Reaktör girişindeki soğutucu sıcaklığı | 298,2 °C | Soğuk kol üzerinden reaktöre giren suyun nominal sıcaklığı |
| Reaktör çıkışındaki soğutucu sıcaklığı | 328,9 °C | Çekirdekten ısı aldıktan sonra çıkan suyun nominal sıcaklığı |
| Birincil devre basıncı | 16,2 MPa | Belirtilen tasarımlardaki nominal basınç değeri |
| Reaktörün nominal ısıl gücü | 3.200 MW | Çekirdekte üretilen ısıl güç |
Birincil devredeki suyun sıcaklığı, basıncı ve akış koşulları birlikte kontrol edilir. Yüksek basınç, suyun bu sıcaklıklarda sıvı fazda tutulmasına olanak sağlar. Dolayısıyla birincil devredeki 298–329 °C mertebesindeki sıcaklıklar, suyun atmosfer basıncındaki davranışıyla doğrudan karşılaştırılmamalıdır. Burada verilen değerler nominal tasarım koşullarını ifade eder; bütün geçici rejimler veya kaza koşulları için geçerli değildir.
Soğutucu akışının sürekliliği, reaktörün normal işletmesinde çekirdekten ısı uzaklaştırılmasının temel koşullarından biridir. Ana dolaşım pompaları birincil devrede gerekli dolaşımı sağlar; ölçüm ve kontrol sistemleri ise işletme koşullarının izlenmesine yardımcı olur. Sıcaklık, basınç, debi ve pompa durumu gibi değişkenler, reaktörün durumunun değerlendirilmesinde birlikte ele alınır.
Reaktör durdurulduğunda zincirleme fisyon reaksiyonu bastırılır; ancak yakıtta oluşan bozunma ısısı hemen ortadan kalkmaz. Bu nedenle çekirdeğin soğutulması, reaktör durdurulduktan sonra da önemini korur. Normal dolaşımın bozulması veya soğutucu envanterinin azalması gibi durumlarda, ilgili tasarımın güvenlik sistemleri ve acil durum prosedürleri devreye girer.
Normal işletmede soğutucunun dolaşımı ile kaza koşullarında çekirdeğin soğutulması aynı şey değildir. Kaza senaryolarında basınç değişimi, soğutucu kaybı, doğal dolaşımın katkısı, acil soğutma sistemlerinin çalışması ve artık ısının uzaklaştırılması gibi farklı süreçler değerlendirilir. Bu bölüm normal akış güzergâhını açıklar; güvenlik sistemlerinin ayrıntıları ilgili bölümlerde ayrıca ele alınmalıdır.
VVER-1200 reaktöründe soğutucu, giriş nozullarından reaktör kabına girer; reaktör kabı ile iç yapı elemanları arasındaki akış yolunu izleyerek alt bölgeye ulaşır ve aktif çekirdek boyunca yükselir. Yakıt çubuklarından aldığı ısıyı çekirdek çıkış bölgesine ve oradan birincil devrenin sıcak koluna taşır. Buhar üreticisinde ısısını ikincil devreye aktaran su, pompa aracılığıyla yeniden reaktöre döner. Bu dolaşım, nükleer enerjinin kontrollü biçimde ısıya dönüştürülmesi ve üretilen ısının güç çevrimine aktarılması sürecinin temelini oluşturur.
VVER-1200 reaktörünün montajı, çok sayıda büyük ve hassas bileşenin belirlenmiş yerleşim düzenine göre bir araya getirilmesini gerektiren mühendislik sürecidir. Reaktör basınç kabı, reaktör şaftı, çekirdek saptırma elemanı, yakıt demetleri, kontrol çubukları ve üst ünite; farklı işlevlere sahip olmalarına rağmen aynı reaktör sisteminin birbiriyle uyumlu parçalarıdır. Bu bileşenlerin doğru konumlandırılması, mekanik uyumlarının doğrulanması ve ilgili sistemlerle bağlantılarının kontrol edilmesi, sonraki devreye alma aşamalarının temelini oluşturur.
Montajın tamamlanmasını, reaktörün yakıt yüklemeye hazır hâle getirilmesi ve ardından devreye alma testlerinin yürütülmesi izler. Yakıt yükleme, sıradan bir mekanik montaj işlemi değildir: çekirdeğin tasarımda öngörülen düzeninin oluşturulmasını, nükleer güvenliğin korunmasını, radyasyon korumasını, yakıtın izlenebilirliğini ve yapılan işlemlerin belgelenmesini gerektirir.
Mekanik montaj: Reaktör bileşenlerinin yerleştirilmesi, birleştirilmesi ve uygunluğunun doğrulanması.
Yakıt yükleme: Yakıt demetlerinin onaylı çekirdek yükleme planına göre yerleştirilmesi ve nükleer güvenlik koşullarının korunması.
Devreye alma: Kurulmuş sistemlerin tasarım gereklerini karşıladığının testlerle gösterilmesi ve sonraki işletme aşamalarına geçiş için gerekli değerlendirmelerin tamamlanması.
Reaktör montajı, yalnızca büyük bileşenlerin fiziksel olarak yerlerine indirilmesinden ibaret değildir. Her bileşenin tasarım dokümanlarında tanımlanan konumu, bağlantıları, temas yüzeyleri, toleransları ve muayene gereklilikleri bulunur. Montaj boyunca bu gerekliliklerin karşılandığı doğrulanır; gerekli kontrollerin sonuçları kayıt altına alınır.
Reaktör iç yapı elemanlarının montajı ve yerleşim kontrolü.
Üst ünitenin kaldırılması ve reaktörle birleştirilmesi.
Sunumda gösterilen reaktör montaj şeması, bileşenlerin birbiriyle ilişkisini anlamak açısından önemlidir. Basınç kabı ana basınç sınırını oluştururken reaktör şaftı ve diğer iç yapı elemanları çekirdeğin yerleşimine ve iç akış düzenine katkı sağlar. Koruyucu tüp ünitesi, kontrol çubuklarının hareket mekanizmaları ve ilgili kanallarla bağlantılıdır. Üst ünite ise reaktörün kapatılması ve üst taraftaki ilgili mekanik ve kontrol bileşenlerinin taşınması bakımından önemli bir montaj grubudur.
Nükleer güç santrallerinde montaj kalitesi, yalnızca işin tamamlandığına ilişkin bir kayıtla gösterilemez. Bileşenlerin kimliği, malzeme ve imalat belgeleri, muayene sonuçları, montaj kayıtları ve ilgili kabul ölçütleri birlikte değerlendirilir. Tasarım açısından önemli bağlantılarda, ilgili teknik şartnamelerin gerektirdiği ölçümler ve kontroller yapılır.
Örneğin basınç sınırı oluşturan parçalar için uygunluk değerlendirmeleri, bağlantı ve sızdırmazlık kontrolleri, gerekli tahribatsız muayeneler ve ilgili testler önem taşır. Kontrol çubukları ve hareket mekanizmalarıyla ilişkili bileşenlerde ise mekanik hareketin ve ilgili işlevlerin tasarım gereklerine uygunluğu değerlendirilir. Yapılacak kontrollerin kapsamı, her bileşenin niteliğine ve onaylı montaj dokümanlarına göre belirlenir.
İzlenebilirlik, bir bileşenin hangi malzeme ve imalat kayıtlarına sahip olduğunu, nerede ve hangi koşullarda monte edildiğini, hangi kontrollerden geçtiğini ve kabul kararının hangi kanıtlara dayandığını geriye dönük olarak ortaya koyar.
Bu kayıtlar devreye alma sırasında olduğu kadar, santralin işletme döneminde bakım, muayene, arıza incelemesi, değişiklik yönetimi ve yaşlanma yönetimi çalışmalarında da kullanılabilir.
Montaj sırasında belirlenen bir uygunsuzluk, yalnızca kayıt altına alınmakla kapatılmış sayılmaz. Uygunsuzluğun değerlendirilmesi, gerekli düzeltici işlemlerin belirlenmesi ve ilgili kabul ölçütlerinin karşılandığının doğrulanması gerekir. Güvenlik açısından önemli bir bileşenin kabulü, ilgili teknik gereklilikler ve yetkilendirilmiş süreçler çerçevesinde gerçekleştirilir.
Üst ünite, reaktörün üst kısmında bulunan ve tasarıma göre reaktör kapağı, kontrol çubuğu tahrik mekanizmaları ve bunlarla ilişkili donanımları içeren önemli bir montaj grubudur. Sunumda yer alan üst ünite montaj görseli, bu büyük bileşenin reaktör binasında kaldırılarak yerleştirilmesini göstermektedir.
Bu aşamada yalnızca kaldırma ve yerleştirme işlemi değil, bileşenin doğru konuma oturması, bağlantı yüzeylerinin uygunluğu, ilgili mekanik ve elektriksel bağlantıların kontrolü ve sonraki testlere hazırlık da önem taşır. Üst ünitenin reaktörle birleştirilmesine ilişkin kabul koşulları, ilgili tasarım ve montaj dokümanlarına göre değerlendirilir.
Bir bileşenin yerleştirilmiş olması, onun bütün işlevlerinin doğrulandığı anlamına gelmez. Mekanik montaj sonrasında sistemlerin bağlantılı olarak çalıştığı, ölçüm ve kontrol donanımının uygun olduğu ve güvenlik açısından önemli işlevlerin ilgili testleri geçtiği gösterilmelidir.
Yakıt yüklemeden önce reaktörün ve ilgili yardımcı sistemlerin bu aşama için hazır olduğu doğrulanır. Bu hazırlık; gerekli montaj ve muayenelerin tamamlanmasını, ilgili test sonuçlarının değerlendirilmesini, yakıt taşıma ve elleçleme donanımının uygunluğunun gösterilmesini, radyasyon koruma düzenlemelerinin hazır olmasını ve yakıt yükleme belgelerinin onaylı olmasını kapsar.
IAEA'nın devreye alma yaklaşımında, ilk yakıt yüklemesi öncesindeki hazırlıklar ile yakıt yüklendikten sonra gerçekleştirilen altkritiklik ve sistem performans testleri birbirinden ayrılır. İlk yakıt yüklemesi, reaktörün devreye alınmasında önemli bir geçiş aşamasıdır; bu aşamaya geçiş, gerekli ön koşulların ve yetkilendirmelerin tamamlanmasına bağlıdır.
Yakıt yüklemeyle ilişkili sistemlerin ve ekipmanın tasarım dokümanlarına uygun durumda olduğu, gerekli test ve kontrollerin tamamlandığı doğrulanır.
Yakıt taşıma ve yerleştirme ekipmanının uygunluğu ve işlevselliği değerlendirilir. Personelin görevleri ve sorumlulukları önceden belirlenir.
Radyasyon izleme donanımı, çalışma alanlarına ilişkin koruma düzenlemeleri, erişim kontrolleri ve ilgili acil durum hazırlıkları gözden geçirilir.
Çekirdek yükleme planı, yakıt kimlik bilgileri, ilgili kontrol kayıtları ve işlemlerin belgelenmesine yönelik düzenlemeler hazır bulunur.
İlk çekirdek yüklemesi sırasında yakıt demetlerinin belirlenen konumlarına yerleştirilmesi.
İşletme döneminde yakıt yenileme çalışmalarına ilişkin reaktör binası görünümü.
Yakıt yükleme planı, yakıt demetlerinin aktif çekirdek içerisindeki yerleşimini tanımlar. Her yakıt demetinin kimliği ve planlanan konumu kayıt altına alınır. Yükleme işlemlerinin belirlenmiş planla uyumlu yürütülmesi ve konum kayıtlarının doğrulanması, çekirdeğin tasarımda öngörülen biçimde oluşturulduğunu göstermek açısından önemlidir.
VVER-1200 reaktöründe yakıt demetleri ve kontrol çubukları, reaktör çekirdeğinin temel bileşenleri arasında yer alır. Yakıt demetleri, nükleer fisyonun gerçekleştiği yakıt çubuklarını bir arada tutarak çekirdeğin yapısını oluşturur. Yakıt çubuklarının içinde bulunan yakıt peletleri, fisyon sonucunda açığa çıkan enerjinin ısıya dönüşmesini sağlar. Kontrol çubukları ise nötronları soğurarak zincirleme fisyon tepkimesinin kontrol edilmesinde ve gerektiğinde reaktörün durdurulmasında görev yapar. Yakıt demetlerinin sayısı, yakıt çubuğu düzeni ve pelet özellikleri kullanılan yakıt tasarımına ve reaktör varyantına bağlı olarak değişebilir.
Yakıt demetleri birbirinin yerine kullanılabilen, kimlik bilgileri önemsiz parçalar olarak ele alınmaz. Yakıtın türü, özellikleri ve çekirdek içindeki konumu, onaylı yükleme planı ve yakıt kayıtlarıyla ilişkilendirilir. Böylece fiziksel yükleme ile çekirdeğin tasarım dokümanlarında tanımlanan düzeni arasında izlenebilir bir bağ kurulur.
Yakıt yükleme, çekirdeğin nötronik özelliklerini etkileyen bir işlemdir. Bu nedenle süreç boyunca reaktörün tasarımda öngörülen güvenli durumda tutulması, ilgili izleme ve koruma sistemlerinin hazır olması ve beklenen davranıştan sapmaların değerlendirilmesi gerekir. Yükleme faaliyetleri, yalnızca yetkilendirilmiş personel tarafından ve onaylı prosedürler çerçevesinde yürütülür.
IAEA'nın devreye alma rehberi; yakıt yükleme ön koşullarının belgelenmesini, yakıtın belirlenen plana göre yerleştirilmesini, nötronik izleme ve kontrol işlevlerinin uygunluğunun değerlendirilmesini ve her yakıt demetinin konumunun kayıt altına alınmasını vurgular. Yakıt yüklemesi sonrasında ise reaktörün altkritik durumda olduğu aşamada ilgili sistem ve ölçüm kontrolleri yürütülür.
Yakıtın yanlış tanımlanması, planlanan konumdan farklı yerleştirilmesi veya ilgili izleme ve kontrol koşullarının karşılanmaması kabul edilebilir bir durum değildir. Beklenmeyen bir sonuç ya da prosedürden sapma görüldüğünde faaliyetlerin devamına ilişkin karar, yetkilendirilmiş süreçler ve güvenlik değerlendirmesi çerçevesinde alınır.
İlk yakıt yüklemesi, yeni bir reaktörün çekirdeğinin ilk kez yakıtla oluşturulmasıdır. Bu işlem, inşaat ve montaj faaliyetlerinden devreye alma ve nükleer test aşamalarına geçişin önemli bir parçasıdır. İlk yüklemeden sonra gerçekleştirilen kontroller, çekirdeğin ve ilgili sistemlerin sonraki devreye alma aşamalarına uygunluğunun değerlendirilmesine katkıda bulunur.
Yakıt yenileme ise santral işletmeye alındıktan sonra, yakıt çevrimi ve işletme stratejisi kapsamında yürütülen ayrı bir faaliyettir. Kullanılmış yakıt demetlerinin çekirdekten çıkarılması ve yeni veya yeniden konumlandırılan demetlerin yükleme planına göre yerleştirilmesi söz konusu olabilir. Yenileme düzeni; yakıtın yanma durumu, reaktör fiziği hesapları, tasarım koşulları ve ilgili işletme gereklilikleri dikkate alınarak belirlenir.
Yakıtın çekirdeğe yerleştirilmesi, reaktörün elektrik üretimine hazır olduğu anlamına gelmez. Yakıt yüklemesini; ilgili tasarım ve devreye alma programına göre altkritik testler, kontrol ve koruma sistemlerinin işlevsel doğrulanması, reaktör fiziği ölçümleri ve sonraki aşamalara ilişkin değerlendirmeler izler.
Devreye alma programı genel olarak, kurulan sistemlerin tasarım gereklerini karşıladığının gösterilmesini amaçlar. Testler yalnızca tek tek ekipmanların çalışmasını değil, sistemlerin birlikte ve öngörülen koşullar altında işlevlerini yerine getirebildiğinin değerlendirilmesini de kapsar. Sonuçlar, belirlenen kabul ölçütlerine göre incelenir ve sonraki aşamaya geçiş için gerekli kararlar ilgili yetkilendirme çerçevesinde alınır.
İnşa edilmiş ve monte edilmiş santralin, tasarım dokümanlarında ve güvenlik analizlerinde öngörülen koşulları karşılayabildiğini göstermek; başlangıç referans verilerini oluşturmak; işletme ve bakım prosedürlerini doğrulamak ve personeli işletme koşullarına hazırlamak.
Yakıt yükleme kayıtları, yalnızca yüklemenin tamamlandığını gösteren belgelerden oluşmaz. Yakıt demetlerinin kimlikleri, çekirdek içindeki konumları, yükleme işlemlerinin kayıtları, ilgili muayene ve test sonuçları ile gerekli doğrulamalar birlikte değerlendirilir. Yakıtın tesis içindeki hareketi ve muhafaza koşulları da ilgili nükleer madde muhasebesi, güvenlik ve denetim gereklilikleri çerçevesinde izlenir.
Montaj ve devreye alma kayıtları da santralin yaşam döngüsü boyunca önemini korur. İşletme sırasında ortaya çıkan bir uygunsuzluğun araştırılmasında, bakım planlarının hazırlanmasında veya bir bileşenin geçmişinin incelenmesinde ilk montaj ve kabul kayıtlarına başvurulabilir. Bu nedenle belgelerin tutarlı, doğrulanabilir ve ilgili bileşenlerle ilişkilendirilebilir olması gerekir.
Kaliteli kayıt yönetimi; montaj, muayene, test, yakıt konumlandırma ve kabul kararları arasında izlenebilir bir ilişki kurar. Böylece santralin ilk devreye alınmasında oluşturulan bilgiler, sonraki bakım, denetim ve yaşlanma yönetimi faaliyetlerinde de kullanılabilir.
VVER-1200 reaktörünün montajı, ana basınç sınırının ve iç yapı elemanlarının tasarım gereklerine uygun biçimde bir araya getirilmesiyle başlar. Üst ünitenin yerleştirilmesi, ilgili bağlantıların tamamlanması ve montaj kontrollerinin sonuçlandırılması sonrasında yakıt yüklemeye hazırlık değerlendirilir. Yakıt demetleri, onaylı çekirdek düzenine göre yerleştirilir ve her aşamanın kayıtları tutulur.
Yakıt yüklemesinin tamamlanması ise sürecin sonu değildir. Reaktörün altkritik durumdaki kontrolleri, kontrol ve koruma sistemlerinin doğrulanması ve devreye alma programındaki diğer testler, santralin sonraki aşamalara geçişinin temelini oluşturur. Bu sürecin tamamında mühendislik doğrulaması, nükleer güvenlik, kalite güvencesi ve izlenebilirlik birlikte ele alınır.
VVER-1200, basınçlı su reaktörü teknolojisinin geliştirilmiş tasarımlarından biridir. Bu tasarımlarda güvenlik; reaktörün temel fiziksel özelliklerine, güvenlik açısından önemli yapı ve bileşenlerin güvenilirliğine, aktif ve pasif güvenlik sistemlerine, fiziksel koruma katmanlarına ve işletme organizasyonuna dayanan bütünleşik bir yaklaşım çerçevesinde ele alınır.
Reaktörün güvenliğinin değerlendirilmesi, yalnızca bir güvenlik sistemi listesinin incelenmesiyle sınırlı değildir. Reaktörün normal işletme koşullarında, beklenen işletme olaylarında, tasarım esaslı kazalarda ve tasarım ötesi koşullarda nasıl davranacağının incelenmesi gerekir. Bu değerlendirmelerde yakıtın soğutulması, reaktörün durdurulması, artık ısının uzaklaştırılması, radyoaktif maddelerin sınırlandırılması ve güvenlik açısından önemli yapıların bütünlüğünün korunması temel amaçlar arasındadır.
Bir nükleer güç santralinde güvenlik, bir ekipmanın veya teknolojik özelliğin varlığıyla değil, birbiriyle ilişkili güvenlik işlevlerinin gerektiğinde yerine getirilebilmesiyle değerlendirilir. Bir sistemin arızalanması, bakımda olması veya kullanılabilirliğini kaybetmesi durumunda diğer güvenlik katmanlarının nasıl davranacağı da analiz edilir.
Derinlemesine savunma (defence in depth), nükleer güvenliğin temel ilkelerinden biridir. Amaç, tek bir önleyici veya koruyucu önlemin başarısına bağımlı kalmamaktır. İstenmeyen olayların ortaya çıkma olasılığını azaltan önlemler ile bir olay meydana geldiğinde sonuçlarını sınırlamaya yönelik önlemler birlikte uygulanır.
Bu yaklaşım; uygun tasarım ve imalat, işletme sınırları, izleme ve kontrol sistemleri, reaktör koruma işlevleri, mühendislik güvenlik sistemleri, muhafaza yapısı ve kaza yönetimi gibi farklı katmanları kapsar. Katmanların her biri belirli bir güvenlik amacına hizmet eder ve aralarındaki bağımlılıklar da güvenlik değerlendirmesine dâhil edilir.
Tasarım kuralları, kaliteli imalat, uygun malzeme seçimi, bakım ve işletme sınırları; arızaların ve istenmeyen olayların ortaya çıkma olasılığını azaltmayı amaçlar.
Ölçüm, izleme, kontrol ve koruma sistemleri; işletme parametrelerindeki sapmaların belirlenmesine ve gerekli koruyucu işlevlerin başlatılmasına yardımcı olur.
Mühendislik güvenlik sistemleri, yakıtın soğutulması, reaktörün güvenli duruma getirilmesi ve radyoaktif maddelerin sınırlandırılması gibi işlevleri yerine getirmek üzere tasarlanır.
Yakıt kaplaması, birincil devrenin basınç sınırı ve muhafaza yapısı gibi bariyerler, radyoaktif maddelerin çevreye salınmasının önlenmesine veya sınırlandırılmasına katkıda bulunur.
Güvenlik katmanlarının etkinliği yalnızca sayılarıyla ölçülmez. Katmanların bağımsızlığı, aralarındaki işlevsel ilişkiler, ortak nedenli arızalara karşı dayanımları ve farklı işletme koşullarında kullanılabilirlikleri de önemlidir.
VVER-1200 tasarımlarında aktif ve pasif güvenlik sistemleri birlikte kullanılabilir. Aktif sistemler, işlevlerini yerine getirmek için pompa, motor, vana, kumanda sinyali veya elektrik beslemesi gibi belirli donanımlara ihtiyaç duyabilir. Pasif sistemler ise tasarımlarına bağlı olarak yerçekimi, basınç farkı, doğal dolaşım veya ısı transferi gibi fiziksel süreçlerden yararlanabilir.
Bununla birlikte, "pasif" ifadesi bir sistemin hiçbir koşulda arızalanamayacağı veya sınırsız kapasiteye sahip olduğu anlamına gelmez. Pasif sistemlerin de tasarlanmış çalışma koşulları, kapasite sınırları, çevresel koşullara ilişkin gereklilikleri ve doğrulanması gereken performans özellikleri vardır.
Aktif sistemlerde güvenlik işlevi, ilgili ekipmanların çalıştırılmasına ve sistemin tasarlanmış kontrol mantığına uygun biçimde işlemesine dayanır.
Değerlendirmede yedeklilik, güç kaynağı, ekipman kullanılabilirliği ve ortak nedenli arıza olasılıkları dikkate alınır.
Pasif sistemler, belirli güvenlik işlevlerini dışarıdan sürekli mekanik tahrik gerektirmeden yerine getirmek üzere tasarlanabilir.
Performans; kullanılabilir akışkan miktarı, basınç ve sıcaklık koşulları, ısı transferi ve tasarımın öngördüğü süreler açısından değerlendirilir.
Bir pasif sistemin dış elektrik beslemesine ihtiyaç duymadan çalışabilmesi önemli bir tasarım özelliğidir. Ancak bu özellik, sistemin bütün kazalarda aynı performansı göstereceği anlamına gelmez. Sistemin hangi koşullarda devreye girdiği, hangi ısı yükünü uzaklaştırabildiği, ne kadar süre işlevini sürdürebildiği ve diğer sistemlerle ilişkisi tasarım dokümanları üzerinden incelenmelidir.
Reaktörün durdurulması, çekirdekteki ısı üretiminin tamamen sona erdiği anlamına gelmez. Fisyon ürünlerinin radyoaktif bozunması nedeniyle artık ısı oluşmaya devam eder. Bu ısının güvenli biçimde uzaklaştırılması, hem reaktörün işletme sırasında hem de durdurulmasından sonra yerine getirilmesi gereken temel güvenlik işlevlerinden biridir.
Acil çekirdek soğutma sistemleri, tasarımda öngörülen belirli kaza koşullarında çekirdeğe soğutucu sağlanmasına ve yakıtın soğutulmasının sürdürülmesine yardımcı olur. Pasif ısı uzaklaştırma sistemleri ise tasarıma bağlı olarak buhar üreticisi üzerinden veya başka bir ısı transfer yolu aracılığıyla artık ısının uzaklaştırılmasını destekleyebilir.
Rusça teknik literatürde VVER-1200 ve AES-2006 tasarımları için acil çekirdek soğutma sistemi (САОЗ — система аварийного охлаждения активной зоны) ve buhar üreticisi üzerinden pasif ısı uzaklaştırma sistemi gibi sistemler tanımlanmaktadır. Bu sistemlerin ayrıntıları, kapasitesi ve yapılandırması reaktörün tasarım varyantına göre değerlendirilmelidir.
Acil soğutmanın amacı yalnızca sisteme su eklemek değildir. Çekirdeğin uygun biçimde soğutulmasının sürdürülmesi, yakıt kaplaması sıcaklığının sınırlandırılması ve artık ısının uzaklaştırılması birlikte ele alınır. Bu işlevlerin hangi koşullarda ve ne kadar süreyle sağlanabildiği, güvenlik analizleriyle değerlendirilir.
Reaktör koruma sistemi, tasarımda tanımlanan belirli parametreler veya koşullar oluştuğunda reaktörün durdurulmasına yönelik koruma işlevlerini yerine getirir. VVER tasarımlarında kontrol ve koruma sistemi (СУЗ — система управления и защиты), kontrol çubukları ve bunların tahrik mekanizmalarıyla birlikte reaktörün nötronik durumunun yönetilmesinde önemli rol oynar.
Reaktörün durdurulması ile çekirdeğin soğutulması birbirinden farklı, ancak birbiriyle bağlantılı güvenlik işlevleridir. Zincirleme fisyon reaksiyonunun durdurulması, artık ısının uzaklaştırılması gereğini ortadan kaldırmaz. Bu nedenle reaktör koruma işlevleri ile soğutma ve ısı uzaklaştırma sistemleri bütünleşik güvenlik yaklaşımı içinde değerlendirilir.
Güvenlik değerlendirmesinde üç temel işlev özellikle ayırt edilmelidir: reaktörün güvenli biçimde durdurulması, yakıt ve diğer önemli bileşenlerin soğutulmasının sürdürülmesi ve radyoaktif maddelerin tesis sınırları içinde tutulması. Bu işlevlerin tümü, ilgili tasarımın güvenlik analizlerinde tanımlanan koşullarda ele alınır.
Muhafaza yapısı (containment), radyoaktif maddelerin çevreye yayılmasını önlemek veya sınırlandırmak amacıyla tasarlanan önemli fiziksel bariyerlerden biridir. VVER-1200'ün bazı AES-2006 varyantlarında çift muhafaza yapısı bulunur. İç muhafaza, ilgili iç basınç ve sıcaklık yükleri altında sızdırmazlığın korunmasına katkıda bulunurken, dış yapı belirli dış etkiler karşısında ilave koruma sağlamayı amaçlar.
Muhafaza yapısının değerlendirilmesi; yalnızca beton duvarların veya çelik kaplamaların dayanımını değil, penetrasyonları, izolasyon vanalarını, sızdırmazlık düzenlemelerini ve kaza koşullarındaki basınç, sıcaklık ve diğer yükleri de kapsar. Gerçek performans, ilgili tasarımın güvenlik analizleri ve test sonuçları çerçevesinde değerlendirilmelidir.
Yakıt kaplaması, birincil devrenin basınç sınırı ve muhafaza yapısı farklı işlevlere sahip fiziksel bariyerlerdir. Bu bariyerlerin korunması, radyoaktif maddelerin yayılmasının sınırlandırılmasına katkı sağlar. Bariyerlerin performansı, maruz kalabilecekleri mekanik, termal ve basınç yükleri dikkate alınarak değerlendirilir.
Çok ağır bir kaza senaryosunda çekirdeğin soğutulması sürdürülemez ve yakıtın önemli ölçüde erimesi meydana gelirse, eriyik malzemenin davranışı yeni mühendislik sorunları oluşturur. Bu tür koşullar, normal işletme sistemlerinden farklı olarak ağır kaza yönetimi çerçevesinde değerlendirilir.
Bazı VVER-1200 tasarımlarında reaktör basınç kabının altında bir eriyik tutucu veya eriyik yerelleştirme düzeneği (core catcher / ловушка расплава) bulunur. Bu sistem, tasarımda öngörülen ağır kaza koşullarında eriyik çekirdek malzemesinin yönetilmesi, tutulması ve soğutulmasına katkıda bulunmak üzere tasarlanır. Amaç, eriyiğin kontrolsüz biçimde yayılma olasılığını ve muhafaza yapısı açısından oluşturabileceği sonuçları sınırlandırmaktır.
Eriyik tutucu, normal işletmede çalışan bir soğutma ekipmanı değildir. Ağır kaza koşulları için tasarlanmış ilave bir mühendislik önlemidir. Performansının değerlendirilmesi; eriyik malzemenin özellikleri, ısı yükü, soğutma koşulları, yapısal dayanım ve muhafaza yapısıyla etkileşim gibi konuları kapsar.
Eriyik tutucunun bulunması, bütün ağır kaza senaryolarının sonuçlarının otomatik olarak ortadan kaldırıldığı anlamına gelmez. Bu sistemin hangi tasarım koşullarına göre boyutlandırıldığı, hangi olay dizileri için değerlendirildiği ve muhafaza bütünlüğünün korunmasına nasıl katkı sağladığı, ilgili güvenlik analizleri üzerinden incelenmelidir.
VVER-1200 adı, tek bir değişmez ekipman konfigürasyonunu ifade etmez. V-392M ve V-491 gibi AES-2006 ailesindeki tasarımlar arasında bazı ortak yapısal özellikler bulunmakla birlikte, güvenlik sistemlerinin kanallara ayrılması, yedeklilik düzeni, pasif ısı uzaklaştırma sisteminin uygulaması ve bazı saha sistemleri bakımından farklılıklar olabilir.
Örneğin Rusça teknik kaynaklarda V-392M ve V-491 tasarımlarının güvenlik sistemleri yapılanmasının tamamen aynı olmadığı; bazı sistemlerde iki kanallı, bazılarında ise dört kanallı düzenlemeler kullanıldığı belirtilmektedir. Pasif ısı uzaklaştırma sisteminin ısıyı çevreye aktarma biçiminde de tasarım varyantına bağlı farklılıklar bulunabilir.
Bir VVER-1200 varyantına ilişkin teknik açıklama, otomatik olarak bütün VVER-1200 ünitelerine uygulanmamalıdır. Reaktör modeli, santral projesi, saha koşulları, lisanslama belgeleri ve uygulanan tasarım değişiklikleri birlikte incelenmelidir. Belirli bir ünitenin güvenlik özellikleri hakkında kesin değerlendirme yapılırken o üniteye ait güvenlik analiz raporu ve onaylı tasarım belgeleri esas alınmalıdır.
Deterministik güvenlik analizlerinde, tanımlanmış başlangıç olayları ve olay dizileri için reaktörün fiziksel davranışı hesaplanır. Soğutucu kaybı, elektrik beslemesinin kaybı, ana dolaşımın bozulması veya ikincil devrede meydana gelen bazı arızalar gibi senaryolar, ilgili tasarımın analiz kapsamına göre değerlendirilir.
Bu analizlerde basınç, sıcaklık, soğutucu envanteri, yakıt kaplaması sıcaklığı, artık ısı ve muhafaza koşulları gibi parametreler incelenebilir. Hesaplama sonuçları, ilgili kabul ölçütleri ve güvenlik sınırları ile karşılaştırılır. Kullanılan modellerin doğrulanması, başlangıç ve sınır koşullarının gerekçelendirilmesi ve hesap belirsizliklerinin değerlendirilmesi de güvenlik gösteriminin önemli parçalarıdır.
Tanımlanmış bir olay meydana geldiğinde, reaktörün ve güvenlik sistemlerinin fiziksel davranışı nasıl gelişir ve ilgili parametreler belirlenen güvenlik kabul ölçütleri içinde kalır mı?
Olasılıksal güvenlik değerlendirmesi (Probabilistic Safety Assessment — PSA), farklı başlatıcı olayları, ekipman arızalarını, sistem bağımlılıklarını ve olay dizilerini olasılık temelli bir çerçevede inceler. Bu yaklaşım, yalnızca tek bir ekipmanın arızalanmasını değil, birden fazla olayın birbirini nasıl etkileyebileceğini ve güvenlik işlevlerinin hangi durumlarda kaybedilebileceğini anlamaya yardımcı olur.
Olasılıksal değerlendirmeler; tasarımın zayıf noktalarının belirlenmesi, riskin önemli bileşenlerinin anlaşılması, bakım ve test stratejilerinin gözden geçirilmesi ve güvenlik iyileştirmelerinin önceliklendirilmesi için kullanılabilir. Bununla birlikte, olasılıksal analiz tek başına deterministik analizlerin, mevzuat gereklerinin veya mühendislik değerlendirmelerinin yerine geçmez.
Tanımlanmış senaryolarda sistemlerin ve fiziksel parametrelerin nasıl geliştiğini, sonuçların ilgili kabul ölçütlerini karşılayıp karşılamadığını inceler.
Olayların, ekipman arızalarının ve sistem bağımlılıklarının birleşiminden doğan riskleri ve bunların göreli katkılarını değerlendirmeye yardımcı olur.
Yedeklilik, bir güvenlik işlevinin birden fazla ekipman veya kanal üzerinden yerine getirilebilmesi anlamına gelir. Ancak aynı tasarımın kopyalanmış olması, kanalların her koşulda birbirinden bağımsız çalışacağı anlamına gelmez. Ortak bir elektrik kaynağı, çevresel etki, yazılım hatası, yangın, su baskını, bakım hatası veya ortak bir destek sistemindeki arıza, birden fazla kanalı aynı anda etkileyebilir.
Bu nedenle güvenlik değerlendirmesinde yalnızca yedekli ekipman sayısı değil, fiziksel ve işlevsel ayrım, destek sistemlerinin paylaşılması, çevresel dayanım, test ve bakım düzeni ve ortak nedenli arızalara karşı alınan önlemler de incelenir. Dijital kontrol sistemlerinde yazılım, donanım, haberleşme ve insan-makine arayüzüyle ilişkili hususlar da güvenlik değerlendirmesinin parçasıdır.
Birden fazla pompa, kanal veya güç kaynağının bulunması, ortak bir nedenle aynı anda işlev kaybı yaşanmayacağını tek başına kanıtlamaz. Güvenlik gösterimi; yedekliliğin yanı sıra bağımsızlığı, ayrımı, kullanılabilirliği ve ortak nedenli arızalara karşı dayanımı da kapsamalıdır.
Bir reaktör tasarımının güvenlik özellikleri, santralin kurulacağı sahanın koşullarından bağımsız değerlendirilemez. Deprem, aşırı meteorolojik olaylar, dış kaynaklı su baskını, yangın ve ilgili saha için anlamlı diğer dış tehlikeler, tasarım ve lisanslama sürecinde ele alınmalıdır.
Dış tehlike değerlendirmesi, yalnızca reaktör binasının yapısal dayanımını değil, güvenlik açısından önemli ekipmanların, elektrik ve soğutma altyapısının, haberleşme olanaklarının ve erişim yollarının kullanılabilirliğini de kapsar. Bir tehlikenin birden fazla sistemi aynı anda etkileme olasılığı, güvenlik değerlendirmesinde ayrıca dikkate alınır.
Genel bir reaktör tasarımının belirli güvenlik özelliklerine sahip olması, her saha için aynı güvenlik sonucunun otomatik olarak elde edileceğini göstermez. Saha tehlikeleri, yerel çevresel koşullar, tesis yerleşimi, altyapı ve acil durum düzenlemeleri ilgili lisanslama belgeleri kapsamında incelenmelidir.
Nükleer güvenlik yalnızca teknik ekipmanların performansına bağlı değildir. Operatör eğitimi, prosedürlerin açıklığı, vardiya yönetimi, bakım kalitesi, değişiklik yönetimi, olayların raporlanması ve kurum içindeki güvenlik kültürü de santralin güvenli işletilmesinde önemli rol oynar.
İnsan faktörleri değerlendirmeleri; kontrol odası tasarımı, alarm yönetimi, bilgi sunumu, operatör iş yükü, görevler arasındaki koordinasyon ve beklenmeyen durumlarda karar verme süreçleri gibi konuları kapsayabilir. Tasarımın insan hatalarını mümkün olduğunca önlemeye ve hataların sonuçlarını sınırlandırmaya yardımcı olması beklenir.
Güvenlik kültürü ise çalışanların ve yönetimin güvenliği öncelikli bir değer olarak ele almasını, sorunların gizlenmeden bildirilmesini, varsayımların sorgulanmasını ve düzeltici faaliyetlerin takip edilmesini içerir. Güvenlik açısından önemli kararların yalnızca üretim hedefleri veya ekonomik baskılar doğrultusunda verilmemesi esastır.
Nükleer güvenlik iddialarının değerlendirilmesinde tasarım kuruluşunun veya işletmecinin açıklamaları tek başına yeterli kabul edilmemelidir. Düzenleyici kurum; ilgili mevzuat, güvenlik analizleri, teknik dokümanlar, denetim bulguları ve diğer kanıtlar üzerinden bağımsız değerlendirme yapar.
Bu değerlendirme; tasarımın güvenlik gereklerini karşılaması, önemli varsayımların gerekçelendirilmesi, güvenlik sistemlerinin test edilmesi, kalite güvencesi süreçlerinin uygulanması ve işletme dönemindeki değişikliklerin kontrol edilmesi gibi konuları kapsar. Denetim ve lisanslama faaliyetleri, tesisin yaşam döngüsü boyunca sürdürülen güvenlik gözetiminin parçalarıdır.
Bir tasarım özelliğinin güvenliğe katkı sağladığı yönündeki iddia; teknik analizler, deneyler, testler, kalite kayıtları ve ilgili güvenlik gerekleriyle desteklenmelidir. Düzenleyici değerlendirme ise bu kanıtların yeterliliğini, kapsamını ve ilgili gerekliliklerle uyumunu bağımsız olarak inceler.
Hiçbir mühendislik tasarımı bütün olası olayların meydana gelmesini veya bütün olumsuz sonuçların kesin olarak ortadan kaldırılmasını garanti eden bir yapı olarak değerlendirilmemelidir. Tasarım güvenliği; tehlikelerin belirlenmesi, risklerin azaltılması, güvenlik işlevlerinin doğrulanması ve beklenmeyen durumların sonuçlarının sınırlandırılması üzerine kuruludur.
Bu nedenle VVER-1200 gibi gelişmiş reaktörlerin güvenlik özellikleri incelenirken, bir sistemin bulunup bulunmadığı sorusunun yanında şu sorular da sorulmalıdır: Sistem hangi koşullarda çalışır? Hangi güvenlik işlevini yerine getirir? Başka sistemlere bağımlı mıdır? Kapasite ve süre sınırları nelerdir? Arıza durumunda hangi alternatif önlemler mevcuttur? Performans hangi analiz ve testlerle doğrulanmıştır?
VVER-1200 tasarımlarında aktif ve pasif güvenlik sistemleri, reaktör koruma işlevleri, acil çekirdek soğutma, artık ısının uzaklaştırılması, muhafaza yapısı ve bazı tasarım varyantlarında ağır kaza yönetimine yönelik ilave mühendislik önlemleri birlikte değerlendirilir. Bu sistemler, derinlemesine savunma yaklaşımının farklı katmanlarını oluşturur.
Bununla birlikte, bir reaktörün güvenlik düzeyi yalnızca tasarım özelliklerinin listelenmesiyle belirlenemez. Deterministik ve olasılıksal güvenlik analizleri, sistem bağımsızlığı, ortak nedenli arızalar, dış tehlikeler, insan faktörleri, işletme kalitesi, acil durum hazırlığı ve bağımsız düzenleyici denetim birlikte ele alınmalıdır. Belirli bir VVER-1200 ünitesine ilişkin nihai değerlendirme, o ünitenin onaylı tasarım ve lisanslama belgelerine dayanmalıdır.
VVER-1200, basınçlı hafif su reaktörü (PWR) ailesine ait, yaklaşık 1.200 MWe sınıfında elektrik üretimi için geliştirilen bir reaktör tasarımıdır. Reaktör çekirdeğinde üretilen ısı, yüksek basınç altında dolaşan birincil devre suyu aracılığıyla buhar üreticilerine aktarılır. Burada ikincil devrede oluşturulan buhar, türbini ve jeneratörü çalıştırarak elektrik üretimini sağlar.
VVER-1200 ailesi içinde V-392M ve V-491 gibi farklı tasarım varyantları bulunmaktadır. Bu varyantların temel güç ve bazı çekirdek parametreleri benzer olsa da santralın tamamına ilişkin elektrik çıkışı, yardımcı sistemler, ekipman yapılandırması ve saha koşulları bakımından farklılıklar görülebilir. Bu nedenle aşağıdaki değerler, belirli bir ünitenin onaylı teknik belgelerinin yerine geçen kesin işletme değerleri olarak değerlendirilmemelidir.
VVER-1200 reaktörüne ilişkin teknik veriler değerlendirilirken tasarım parametreleri, nominal işletme değerleri, deney ve test değerleri ile santralin performans göstergeleri birbirinden ayrılmalıdır. Reaktörün ısıl gücü, elektrik çıkış gücü, birincil devre basıncı, çalışma sıcaklıkları, yakıt özellikleri ve tasarım ömrü gibi parametreler, ilgili tasarımın teknik dokümanları çerçevesinde ele alınmalıdır.
VVER-1200 ailesindeki farklı tasarım varyantları arasında teknik farklılıklar bulunabilir. Bu nedenle herhangi bir değerin bütün varyantlar için geçerli olduğu varsayılmamalı; karşılaştırmalarda kullanılan değerlerin hangi tasarıma, işletme koşuluna ve ölçüm tanımına ait olduğu dikkate alınmalıdır.
3.200 MWt
Reaktör çekirdeğinde üretilen nominal ısıl güç.
1.200 MWe
VVER-1200 tasarım ailesinin nominal elektrik gücü sınıfı; brüt ve net güç ayrımı ayrıca yapılmalıdır.
60 yıl
Referans tasarımda öngörülen hizmet ömrü. Bileşenlerin ömür ve yenileme gereklilikleri farklı olabilir.
IAEA'nın ARIS veri tabanında VVER-1200 V-392M ve V-491 için 3.200 MWt ısıl güç ve yaklaşık 36,56% net santral verimi bildirilmektedir. Başka teknik yayınlarda ise belirli ünite veya sistem sınırları için farklı verim değerleri yer alabilir. Bu farklılıklar; brüt/net elektrik gücü tanımı, yardımcı elektrik tüketimi, çevre koşulları ve hesaplama yöntemleriyle ilişkili olabilir.
MWt, reaktörün ürettiği ısıl gücü; MWe ise elektrik gücünü ifade eder. Aralarındaki fark, ısının tamamının elektriğe dönüştürülememesi ve santralın yardımcı sistemlerinin de enerji tüketmesiyle ilişkilidir. Verim hesaplanırken kullanılan elektrik gücünün brüt mü net mi olduğu mutlaka belirtilmelidir.
Aşağıdaki tablo, IAEA ARIS veri tabanında V-392M ve V-491 için verilen referans parametrelerini bir araya getirir. Değerler genel tanıtım ve karşılaştırma amacı taşır; belirli bir santralin işletme prosedürlerinde veya lisanslama belgelerinde verilen değerlerin yerine kullanılmamalıdır.
| Parametre | Referans değer | Teknik açıklama |
|---|---|---|
| Reaktör tipi | Basınçlı hafif su reaktörü (PWR) | Su hem soğutucu hem nötron yavaşlatıcı olarak kullanılır. |
| Nominal ısıl güç | 3.200 MWt | Reaktör çekirdeğinde üretilen ısı gücü. |
| Elektrik gücü sınıfı | Yaklaşık 1.200 MWe | Brüt ve net elektrik gücü ayrı ayrı belirtilmelidir. |
| Birincil devre işletme basıncı | 16,2 MPa (mutlak) | IAEA tablosunda verilen nominal birincil devre basıncı. |
| Soğutucu giriş sıcaklığı | 298,2 °C | Reaktöre giriş yapan birincil devre suyu için referans değer. |
| Soğutucu çıkış sıcaklığı | 328,9 °C | Çekirdekten ısı aldıktan sonra çıkan su için referans değer. |
| Çekirdekteki yakıt demeti sayısı | 163 | V-392M ve V-491 referans çekirdek konfigürasyonu. |
| Yakıt demeti başına yakıt çubuğu | 312 | Sunumda ve referans yakıt tasarımı kaynaklarında verilen değer. |
| Ortalama boşaltma yanması | Yaklaşık 60 GWd/tU | Referans yakıt çevrimi için bildirilen değer; yakıt tasarımı ve işletmeye bağlıdır. |
| Yakıt çevrimi | Referans tabloda 12 ay | Farklı VVER-1200 uygulamalarında daha uzun çevrimler de kullanılabilir. |
| Net santral verimi | Yaklaşık %36,56 | IAEA ARIS'teki referans değer; farklı kaynaklardaki verim tanımları aynı olmayabilir. |
| Tasarım ömrü | 60 yıl | Referans tasarım için bildirilen süre; bileşen bazındaki ömür koşulları ayrıca incelenmelidir. |
Reaktör basınç kabı, VVER-1200 reaktörünün çekirdeğini ve reaktör iç yapı elemanlarını barındıran, birincil devredeki yüksek basınçlı ve sıcak soğutucuyu sınırlandıran temel bileşenlerden biridir. Kalın cidarlı çelik gövdesi; işletme basıncı, yüksek sıcaklık, nötron ışınlaması ve korozyon gibi etkilere karşı dayanım sağlayacak şekilde tasarlanır. Basınç kabının yapısal bütünlüğü, reaktörün güvenli ve uzun süreli işletilmesi açısından kritik öneme sahiptir.
Basınç kabının başlıca teknik özellikleri arasında tasarım ve işletme basınçları, sıcaklık sınırları, gövde kütlesi, korozyona karşı koruyucu tabaka ve tasarım ömrü bulunur. Bu parametreler; malzeme seçimi, üretim süreçleri, kaynak işlemleri, muayene yöntemleri ve işletme boyunca yürütülen gözetim faaliyetleriyle birlikte değerlendirilir.
Basınç değerleri karşılaştırılırken işletme basıncı, tasarım basıncı ve basınç deneylerinde uygulanan değerler birbirinden ayrılmalıdır. Ayrıca basıncın mutlak basınç mı yoksa gösterge basıncı mı olduğu belirtilmelidir. Bu ayrımlar, teknik verilerin doğru yorumlanması ve farklı VVER-1200 tasarımları arasında sağlıklı karşılaştırma yapılması için önemlidir.
| Basınç kabı parametresi | Sunumdaki değer | Yorum |
|---|---|---|
| Aşırı/gösterge basıncı | 16,4 MPa | Sunumda kullanılan terim ve basınç referansı, tasarım dokümanından doğrulanmalıdır. |
| Hidrostatik sızdırmazlık testi | 17,6 MPa | Sunumda verilen test değeri; uygulanacak test koşulları ilgili dokümana bağlıdır. |
| Hidrostatik dayanım testi | 24,5 MPa | Sunumda belirtilen test basıncıdır; normal işletme basıncı olarak yorumlanmamalıdır. |
| Tasarım sıcaklığı | 350 °C | Sunumda verilen tasarım parametresi; nominal soğutucu sıcaklığından farklı bir büyüklüktür. |
| Hizmet ömrü | 60 yıl | Sunumda belirtilen tasarım ömrü. |
| İç korozyon koruyucu tabaka kalınlığı | 9 mm | Sunumda verilen kaplama/koruyucu tabaka bilgisi. |
| Basınç kabı kütlesi | 321 ton | Sunumdaki değer; kapsamın hangi donanımları içerdiği tasarıma göre kontrol edilmelidir. |
İşletme basıncı, reaktörün belirli çalışma koşullarındaki basıncıdır. Tasarım basıncı, bileşenin tasarımında esas alınan basınç koşulunu ifade eder. Hidrostatik sızdırmazlık ve dayanım testleri ise belirli kabul koşulları altında yapılan ayrı testlerdir. Bu değerler birbirinin yerine kullanılamaz.
Ayrıca mutlak basınç ile gösterge basıncı aynı değildir: mutlak basınç vakum referansına, gösterge basıncı ise çevre atmosfer basıncına göre ifade edilir. Bu nedenle farklı kaynaklardaki basınç değerlerini karşılaştırırken basınç türü ve referansı mutlaka kontrol edilmelidir.
VVER-1200 çekirdeği, altıgen geometrili yakıt demetlerinden oluşur. Her demette yakıt çubuklarının yanı sıra kontrol çubukları ve çekirdek içi ölçüm sistemleriyle ilişkili kılavuz veya enstrümantasyon kanalları bulunabilir. Bu yapı, yakıtın ürettiği ısının soğutucuya aktarılmasını, reaktörün nötronik durumunun kontrol edilmesini ve çekirdeğin izlenmesini mümkün kılar.
| Parametre | Sunum veya referans kaynak değeri | Teknik anlamı |
|---|---|---|
| Yakıt demeti sayısı | 163 | Aktif çekirdekteki toplam yakıt demeti sayısı. |
| Yakıt demeti başına yakıt çubuğu | 312 | Bir demetteki yakıt içeren çubukların sayısı. |
| Nominal yakıt demeti yüksekliği | 4,570 m | Referans yakıt demeti tasarımına ait değer. |
| Aktif yakıt uzunluğu | Yaklaşık 3,75 m | Yakıt çubuklarının güç üretimine katılan aktif bölümü. |
| Yakıt malzemesi | UO₂ | Uranyum dioksit esaslı seramik yakıt; tasarıma göre yanabilir soğurucu içeren yakıt çubukları da kullanılabilir. |
| U-235 zenginleştirmesi | Sunumda %4,95'e kadar | Belirli yakıt tasarımına ait üst değer; her çubuğun aynı zenginlikte olduğu anlamına gelmez. |
| Kontrol ve koruma sistemi soğurucu çubukları | Çekirdek düzenine göre | Reaktörün reaktivitesinin kontrol edilmesi ve durdurma işlevleriyle ilişkilidir. |
Yakıt çubukları fisyon yoluyla ısı üretirken kılavuz kanallar, kontrol çubuklarının hareketine ve bazı tasarımlarda çekirdek içi ölçüm donanımının yerleşimine olanak sağlar. Bu nedenle bir yakıt demetindeki toplam çubuk veya kanal sayısı, yakıt çubuğu sayısıyla aynı şey değildir.
Santralın termik verimi, üretilen elektrik gücünün reaktörden elde edilen ısıl güce oranıyla ilişkilidir. Basit bir karşılaştırma için net elektrik gücü esas alınırsa:
Net verim = Net elektrik gücü / Reaktör ısıl gücü
Bu hesapta elektrik gücü ve ısıl güç aynı zaman aralığına ve uyumlu işletme koşullarına ait olmalıdır. Brüt elektrik gücü kullanılırsa sonuç, net verimden farklı olabilir.
IAEA ARIS'te V-392M ve V-491 için yaklaşık %36,56 net verim bildirilirken, bazı teknik çalışmalarda belirli santral sınırları ve hesaplama yöntemleri için daha düşük değerler yer alır. Bu nedenle VVER-1200 için bütün projelere uygulanabilecek tek bir verim sayısı vermek yerine, değerin kaynağını ve hesaplama tanımını belirtmek daha doğrudur.
Net elektrik üretimi; türbin-jeneratör performansının yanı sıra pompalar, soğutma sistemleri ve diğer yardımcı ekipmanların tükettiği elektrikten de etkilenir. Çevre sıcaklığı ve soğutma koşulları gibi etkenler de santralın gerçek işletme performansında rol oynar.
Tasarım verimi, belirli hesaplama ve referans koşulları altında elde edilen bir performans göstergesidir. Gerçek işletmede ölçülen net üretim ve verim; santralın yüküne, çevre koşullarına, yardımcı sistem tüketimine ve işletme durumuna göre değişebilir.
Teknik özellikleri değerlendirirken her sayının hangi bileşene, hangi tasarım varyantına ve hangi çalışma koşuluna ait olduğunu belirlemek gerekir. Örneğin basınç kabının test basıncı, birincil devrenin normal işletme basıncı değildir; reaktörün tasarım sıcaklığı da soğutucunun nominal çıkış sıcaklığıyla aynı kavram değildir.
Benzer şekilde 1.200 MWe sınıfındaki bir santralin net elektrik çıkışı, her koşulda tam 1.200 MWe üretim yapacağı anlamına gelmez. Yakıt demeti sayısı ve yakıt çubuğu geometrisi gibi değerler de ilgili çekirdek tasarımının özellikleri olarak okunmalıdır.
VVER-1200 reaktörünün temel teknik özellikleri arasında yaklaşık 3.200 MWt nominal ısıl güç, 1.200 MWe sınıfında elektrik üretim kapasitesi, referans tasarımlarda 163 yakıt demetinden oluşan reaktör çekirdeği, yaklaşık 16,2 MPa birincil devre basıncı ve 60 yıllık tasarım ömrü yer alır. Isıl güç ile elektrik gücü arasındaki fark, reaktörde üretilen ısının elektrik enerjisine dönüştürülmesi sırasında ortaya çıkan termodinamik kayıplarla ilişkilidir.
Reaktör basınç kabının teknik özellikleri de tasarımın önemli bir bölümünü oluşturur. Kabın tasarım basıncı, basınç ve dayanım deneylerinde uygulanan değerler, tasarım sıcaklığı, korozyona karşı koruyucu tabakanın özellikleri ve gövde kütlesi; malzeme seçimi, mekanik dayanım ve uzun süreli işletme açısından değerlendirilir. Bu parametreler, ilgili VVER-1200 tasarım varyantının teknik dokümanları esas alınarak yorumlanmalıdır.
Bu değerler reaktörün genel mühendislik özelliklerini anlamak için yararlıdır. Ancak bir santralin gerçek performansı ve güvenlik sınırları değerlendirilirken, tasarım varyantı, onaylı teknik dokümanlar, işletme koşulları ve kullanılan ölçüm tanımları birlikte dikkate alınmalıdır.
VVER-1200 reaktörünü anlamak, yalnızca reaktör basınç kabını, aktif çekirdeği veya güvenlik sistemlerini tek başına incelemekle sınırlı değildir. Reaktör; yakıt demetleri, kontrol çubukları, iç yapı elemanları, soğutucu akış yolları, birincil devre ekipmanları, ölçüm ve kontrol sistemleri ile güvenlik işlevlerinin birlikte çalıştığı karmaşık bir mühendislik sistemidir. Her bileşen belirli bir görevi yerine getirirken diğer bileşenlerin davranışını da etkileyebilir.
VVER-1200 reaktörünün ana bileşenleri arasında reaktör basınç kabı, reaktör şaftı, çekirdek saptırma elemanı, koruyucu tüp ünitesi, yakıt demetleri, kontrol çubukları ve üst ünite bulunur. Bu bileşenlerin her biri, reaktörün yapısal bütünlüğünün korunması, yakıtın uygun konumda tutulması, soğutucu akışının yönlendirilmesi ve nükleer tepkimenin kontrol edilmesi gibi farklı işlevler üstlenir.
Reaktör basınç kabı, birincil devredeki yüksek basınçlı soğutucuyu çevreleyen basınç sınırını oluşturur. Basınç kabının içindeki şaft ve çekirdek saptırma elemanı, yakıt demetlerinin yerleşimini destekler ve çekirdek çevresindeki soğutucu akışının düzenlenmesine katkıda bulunur. Koruyucu tüp ünitesi, kontrol çubukları ve ilgili mekanizmalar için gerekli yapısal düzeni sağlarken üst ünite, reaktörün üst bölümündeki bileşenleri barındırır ve destekler. Yakıt demetlerinde gerçekleşen nükleer fisyon sonucunda açığa çıkan ısı soğutucuya aktarılır; kontrol ve koruma sistemi ise nötron akısının düzenlenmesi, reaktör gücünün kontrolü ve gerektiğinde reaktörün durdurulması işlevlerini yerine getirir.
VVER-1200, tek tek bileşenlerin toplamından daha fazlasıdır: güvenlik, ısı transferi, mekanik bütünlük ve kontrol işlevlerinin birlikte sağlanması gerekir.
Yakıtın ürettiği ısının güvenli biçimde uzaklaştırılması, yalnızca yakıt demetlerinin özelliklerine bağlı değildir. Soğutucu akışının dağılımı, reaktör iç yapı elemanlarının geometrisi, birincil devrenin çalışma koşulları, kontrol sistemleri ve güvenlik işlevleri birlikte değerlendirilmelidir. Benzer şekilde bir bileşenin mekanik dayanımı, maruz kaldığı basınç, sıcaklık, akış kuvvetleri ve nötron ışınlaması gibi etkenlerle ilişkilidir.
Reaktörün temel enerji dönüşüm süreci, yakıttaki fisyon reaksiyonlarıyla başlar. Yakıt çubuklarında üretilen ısı soğutucuya aktarılır; birincil devrede taşınan bu enerji buhar üreticisi üzerinden ikincil devreye geçer. İkincil devrede üretilen buhar, türbin-jeneratör grubunda elektrik enerjisine dönüştürülür. Böylece nükleer yakıtta açığa çıkan enerji, birden fazla sistemin eşgüdümlü çalışmasıyla elektrik üretiminde kullanılabilir hâle gelir.
Yakıt içerisindeki fisyon reaksiyonları enerji açığa çıkarır. Yakıt çubuklarının ve yakıt kaplamasının özellikleri, bu enerjinin soğutucuya aktarılmasında önemlidir.
Basınç altındaki soğutucu, çekirdekten aldığı ısıyı buhar üreticilerine taşır. Akışın sürekliliği ve uygun dağılımı, çekirdeğin soğutulması açısından önemlidir.
Buhar üreticisi, birincil ve ikincil devreler arasında ısı aktarımını sağlar. İkincil devrede üretilen buhar türbini çalıştırır.
Türbine bağlı jeneratör mekanik enerjiyi elektrik enerjisine dönüştürür. Net elektrik üretimi, santralın yardımcı sistemlerinin tüketimi de dikkate alınarak değerlendirilir.
Reaktörün mekanik bileşenleri yalnızca yapısal dayanım sağlamak için bir araya getirilmez. Bu bileşenlerin geometrisi, yakıt demetlerinin doğru konumlandırılması, kontrol çubuklarının hareketi, çekirdek içi ölçüm donanımının yerleşimi ve soğutucu akışının yönlendirilmesiyle de ilişkilidir. Dolayısıyla montaj toleransları, malzeme özellikleri, muayene sonuçları ve bileşenlerin izlenebilirliği reaktörün yaşam döngüsü boyunca önem taşır.
Ölçüm ve kontrol sistemleri, reaktörün durumuna ilişkin bilgilerin elde edilmesine ve işletme parametrelerinin izlenmesine yardımcı olur. Güvenlik sistemleri ise tasarımda tanımlanan koşullarda reaktörün güvenli duruma getirilmesi, soğutmanın sürdürülmesi ve radyoaktif maddelerin sınırlandırılması gibi işlevleri yerine getirmek üzere tasarlanır.
Bir bileşenin performansı, çoğu zaman yalnızca kendi teknik özelliklerine bağlı değildir. Bağlandığı sistemler, maruz kaldığı yükler, çevresel koşullar, bakım durumu ve diğer ekipmanlarla olan ilişkisi de dikkate alınmalıdır. Bu nedenle güvenilirlik değerlendirmesi, tek tek bileşenlerin kontrolünü ve sistemlerin birlikte çalışmasının doğrulanmasını kapsar.
Nükleer güvenlik, yalnızca güvenlik sistemlerinin varlığıyla açıklanamaz. Derinlemesine savunma yaklaşımı; arızaları önlemeye yönelik tasarım önlemlerini, anormal koşulların belirlenmesini, güvenlik işlevlerini, fiziksel bariyerleri ve kaza sonuçlarını sınırlandırmaya yönelik düzenlemeleri birlikte ele alır. Bu yaklaşımın etkinliği, güvenlik katmanlarının güvenilirliği ve mümkün olduğu ölçüde birbirinden bağımsızlığı ile ilişkilidir.
Tasarımın değerlendirilmesinde deterministik ve olasılıksal güvenlik analizleri, kalite güvencesi, montaj ve devreye alma kayıtları, işletme deneyimi, bakım, yaşlanma yönetimi ve bağımsız düzenleyici denetim birlikte önem taşır. Tasarım özellikleri belirli güvenlik amaçlarına katkıda bulunabilir; ancak belirli bir santralın güvenliği hakkında sonuç çıkarmak için ilgili tasarım varyantına, saha koşullarına ve onaylı teknik belgelere bakılması gerekir.
Yedekli sistemler, pasif güvenlik özellikleri, acil çekirdek soğutma sistemleri veya eriyik tutucu gibi tasarım önlemleri, belirli güvenlik amaçlarına hizmet eder. Bunların gerçek katkısı; hangi koşullarda çalıştıkları, performans sınırları, bağımlılıkları ve güvenlik analizleri kapsamında nasıl doğrulandıklarıyla birlikte değerlendirilmelidir.
VVER-1200 reaktörünü anlamanın en doğru yolu, onu birbirinden bağımsız parçaların bir toplamı olarak değil, enerji üretimi, ısı transferi, mekanik bütünlük, kontrol ve güvenlik işlevlerinin etkileştiği bir mühendislik sistemi olarak değerlendirmektir. Her bileşenin görevi, diğer bileşenlerle ilişkisi ve tasarım sınırları birlikte ele alındığında reaktörün çalışma prensipleri daha anlaşılır hâle gelir.
Bu nedenle teknik özellikler incelenirken yalnızca sayısal değerlere veya üretici tarafından belirtilen tasarım özelliklerine odaklanılmamalıdır. Bu özelliklerin hangi tasarım varyantına ait olduğu, hangi koşullarda geçerli olduğu ve ilgili güvenlik gerekleriyle nasıl doğrulandığı da dikkate alınmalıdır. Reaktör mühendisliğinin temel yaklaşımı, bileşenleri anlamak kadar aralarındaki ilişkileri ve bütün sistemin davranışını da anlamaktır.
Bu bölüm, VVER-1200 basınçlı su reaktörünün tasarımını, ana bileşenlerini, yakıt ve aktif bölge düzenini, soğutucu dolaşımını, güvenlik sistemlerini, montaj ve işletmeye alma süreçlerini daha ayrıntılı incelemek isteyenler için hazırlanmıştır. Kaynaklar; uluslararası teknik yayınlar, tasarım ve üretici bilgileri, bilimsel çalışmalar ve Rusça teknik dokümanlardan seçilmiştir.
Büyük su soğutmalı reaktörlerin tasarım ailelerini ve teknik özelliklerini karşılaştırmak için temel başvuru kaynağıdır. VVER-1200/V-392M ve VVER-1200/V-491 tasarımları, birincil devre, güvenlik yaklaşımı ve yakıt çevrimi hakkında bilgi içerir.
Isıl güç, soğutucu giriş ve çıkış sıcaklıkları, birincil devre basıncı, elektriksel verim, yakıt zenginleştirmesi ve yakıt çevrimi gibi parametrelerin farklı reaktör tasarımlarıyla karşılaştırılması için kullanışlıdır.
Güvenlik sınıflandırması, savunma derinliğine dayalı yaklaşım, güvenlikle ilgili yapı, sistem ve bileşenler ile kaza önleme ve sonuçlarını hafifletme gerekliliklerini incelemek için temel uluslararası güvenlik standardıdır.
Deterministik güvenlik analizleri, olası tehlikelerin değerlendirilmesi, güvenlik gerekçesinin oluşturulması ve analizlerin bağımsız doğrulanması konularında başvuru kaynağıdır.
Santralin işletmeye alınması, işletme güvenliği, işletme deneyimi ve güvenli işletmenin sürdürülmesiyle ilgili gereklilikleri kapsar. Yayın koleksiyonunda ilgili standardın güncel sürümü incelenebilir.
Muhafaza yapısının işlevi, bütünlüğü ve radyoaktif maddelerin çevreye salınmasını önlemeye yönelik tasarım yaklaşımı hakkında ek bilgi sağlar.
Tasarım esaslı olayların ötesindeki koşulların, çoklu arızaların ve ağır kaza koşullarının tasarım kapsamında nasıl ele alınacağını anlamak için ileri okuma kaynağıdır.
Tasarımın gelişimi, reaktörün ana sistemleri, V-392M ve V-491 tasarım aileleri ve seçilmiş teknik özellikler hakkında bilgi verir.
Reaktörün üretimi ve tasarımına ilişkin üretici kaynaklı bilgiler için başvurulabilir.
Nükleer yakıt ürünleri ve yakıt teknolojileri hakkında üretici bilgileri sunar. Yakıt demeti konfigürasyonu ve işletme özellikleri değerlendirilirken ilgili reaktör tasarımına ait belgelerle birlikte ele alınmalıdır.
Reaktör fiziği, aktif bölge ve işletme konularını daha ileri düzeyde incelemek için kullanılabilecek teknik bir kaynaktır.
Yakıt demeti tipleri ve ilgili teknik tanımlamalar için başvurulabilecek Rusça belgedir. İçeriği değerlendirilirken belgenin kapsamı ve ilgili tasarımın yakıt konfigürasyonu dikkate alınmalıdır.
Yakıt kaplamasının bütünlüğü, yakıt davranışı ve işletme koşullarının yakıt performansıyla ilişkisi konusunda tamamlayıcı bir başvuru kaynağıdır.
Uzatılmış yakıt çevrimi parametrelerinin değerlendirilmesi açısından yararlıdır. Makaledeki sonuçlar, çalışmada ele alınan reaktör modeli ve varsayımlar çerçevesinde yorumlanmalıdır.
Normal işletme koşullarında nötronik davranış ve aktif bölge hesaplamaları hakkında ek bilimsel okuma olanağı sağlar.
VVER-1200 ile ilgili araştırma sonuçlarını incelemek için kullanılabilecek ek bir bilimsel kaynaktır. Sonuçlar, makalenin ele aldığı model ve kapsamla sınırlı olarak değerlendirilmelidir.
Basınç kabı ve iç yapıların değerlendirilmesinde tasarım verileri kadar malzeme özellikleri, üretim ve muayene kayıtları, nötron ışınlanması, yaşlanma yönetimi ve kullanım ömrü boyunca yapılan gözetim de önemlidir. Bu konular için IAEA'nın güvenlik standartları ve teknik yayınlarıyla birlikte ilgili tasarıma ait üretici belgeleri incelenmelidir.
Reaktör basınç kabının malzeme yaşlanması, ışınlanma etkileri, gözetim programları ve bütünlük değerlendirmesiyle ilgili teknik yayınlara bu katalog üzerinden erişilebilir.
Nükleer tesislerde inşaat, kalite güvencesi ve yapım süreçlerinin güvenlik gereklilikleriyle ilişkisini incelemek için yardımcı bir kaynaktır.
İşletmeye alma aşamaları, testler ve sistemlerin devreye alınmasına ilişkin süreçler hakkında tamamlayıcı bilgi sağlar.
Bu sayfada kullanılan bileşen çizimleri, fotoğraflar, soğutucu akış şeması ve montaj/yakıt yükleme görselleri için başvurulan kaynak dokümandır.
Bu sayfa genel teknik bilgilendirme amacı taşır; belirli bir reaktör ünitesinin lisanslı tasarım dokümanının, güvenlik analiz raporunun, işletme talimatlarının veya üretici dokümantasyonunun yerine geçmez. Bağlantıların erişilebilirliği ve yayınların güncel sürümleri zamanla değişebilir.
