PWR birincil devresinin basınç kontrol merkezi
Basınçlandırıcı (Pressurizer), PWR tipi reaktörlerde birincil soğutma devresinin basıncını belirlenen işletme aralığında tutan temel ekipmandır. Reaktör soğutucusunun sıcaklık değişimlerinden kaynaklanan basınç değişimleri burada kontrol edilir.
Basınçlı Su Reaktörlerinde (PWR), reaktör kalbinden geçen birincil soğutucunun yüksek sıcaklıklarda sıvı hâlde kalması gerekir. Bunun için birincil soğutma devresi yüksek basınç altında işletilir. Basınçlandırıcı (Pressurizer), bu devredeki basıncın normal işletme sınırları içinde düzenlenmesine yardımcı olan temel ekipmanlardan biridir.
Basınçlandırıcı, birincil soğutma devresine bir bağlantı hattı üzerinden bağlanır. Normal güç işletmesinde içerisinde hem sıvı su hem de buhar bulunur. Sıvı su ile üst bölümdeki buhar arasında kurulan termodinamik denge, basınç kontrolünün temelini oluşturur. Basınçlandırıcı, birincil devredeki sıcaklık ve hacim değişimlerine karşı basıncın düzenlenmesine yardımcı olur.

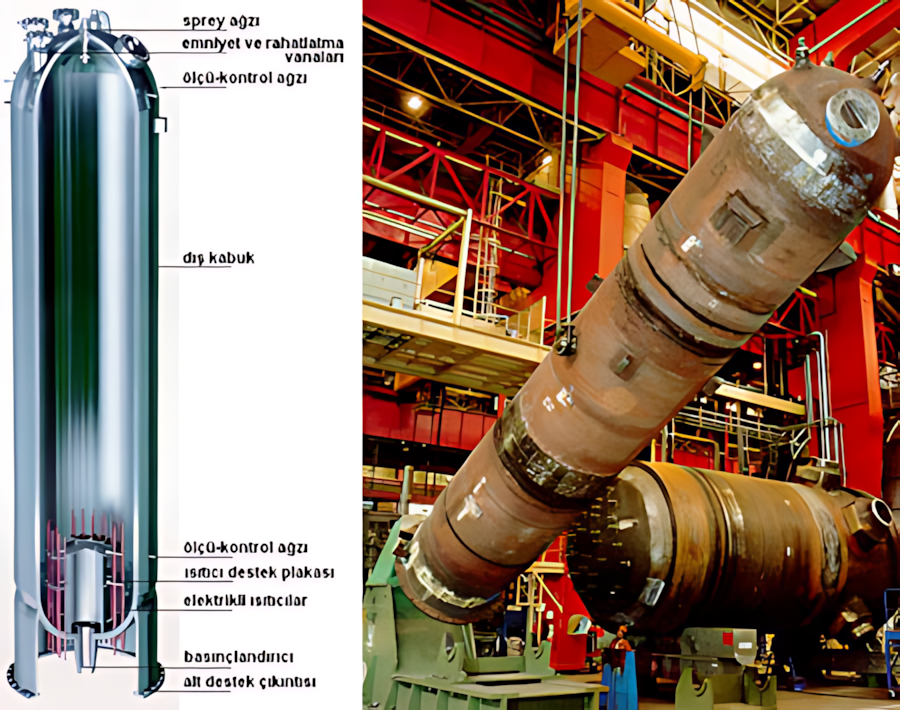

Basınçlandırıcı, yüksek basınç ve sıcaklık koşullarına dayanacak şekilde tasarlanan, kalın cidarlı bir basınçlı kaptır. İç hacminin bir bölümünde sıvı soğutucu, diğer bölümünde ise buhar bulunur. Kap içindeki buhar hacmi, birincil devredeki basınç değişimlerinin kontrol edilmesinde önemli rol oynar.
Basınçlandırıcının çalışma mantığı yalnızca suyu ısıtmaya veya soğutmaya dayanmaz. Isıtıcılar, sprey sistemi, basınç ölçümleri, kontrol düzenekleri ve basınç tahliye elemanları birlikte çalışır. Bunların çalışma eşikleri, kapasiteleri ve koruma işlevleri ilgili reaktör tasarımına göre belirlenir.
Yüksek sıcaklık ve basınç altında çalışan birincil soğutucuya uygun malzeme, kaynak ve muayene gereklilikleriyle üretilir.
Suya enerji aktararak buhar oluşumunu artırır ve basıncın yükselmesine yardımcı olur.
Buhar hacmine daha soğuk su püskürterek buharın bir bölümünü yoğuşturur ve basıncın düşürülmesine katkı sağlar.
Tahliye ve emniyet vanaları, tasarımda belirlenen koşullarda aşırı basınca karşı koruma sağlar.
Basınçlandırıcının boyutları, işletme basıncı, sıcaklığı, ısıtıcı kapasitesi ve sprey debisi bütün PWR tasarımlarında aynı değildir. Bu nedenle tek bir santrale ait ölçü ve işletme değerleri tüm basınçlı su reaktörleri için genel değer olarak kullanılmamalıdır.
Basınçlandırıcının içindeki buhar hacmi, birincil devrenin basınç değişimlerine karşı bir tampon görevi görür. Birincil soğutucunun sıcaklığı değiştiğinde hacmi de değişir. Bu değişim, basınçlandırıcı içindeki su seviyesini ve buhar hacmini etkileyebilir.
Soğutucunun sıcaklığı yükseldiğinde sıvının genleşmesi basıncı yükseltme eğilimi oluşturabilir. Sıcaklık azaldığında ise sıvı hacminin küçülmesi basıncı düşürme eğilimi yaratabilir. Basınçlandırıcının kontrol sistemi bu tür değişimleri ölçerek uygun kontrol elemanlarını devreye alabilir.
Soğutucu genleşebilir ve basınçlandırıcıdaki su seviyesi yükselebilir. Sistem basıncı yükselme eğilimi gösterebilir.
Kontrol sistemi gerektiğinde sprey sistemini kullanarak buharın yoğuşmasını ve basıncın düşmesini sağlayabilir.
Soğutucunun hacmi küçülebilir. Basınçlandırıcıdaki su seviyesi ve buhar hacmi değişerek basınç kontrolünü etkileyebilir.
Elektrikli ısıtıcılar suyun bir bölümünü buharlaştırarak basıncın yükselmesine yardımcı olabilir.
Birincil devre basıncı yükseldiğinde, kontrol sisteminin tasarımına ve çalışma koşullarına bağlı olarak basınçlandırıcının sprey sistemi devreye alınabilir. Daha soğuk suyun buhar hacmine püskürtülmesi, buharın bir bölümünün yoğuşmasını sağlar. Buhar miktarındaki azalma basıncın düşürülmesine yardımcı olur.
Basınç artışının sürmesi durumunda başka kontrol ve koruma düzenekleri de önem kazanır. Basınç tahliye vanaları ile emniyet vanalarının görevleri ve açılma eşikleri birbirinden farklı olabilir. Bu elemanların kapasiteleri ve çalışma koşulları, reaktörün tasarımına ve güvenlik analizlerine göre belirlenir.
Basıncın izlenmesi → Sprey ile kontrol → Gerektiğinde basınç tahliyesi ve koruma
Buradaki sıra, kontrol ve koruma yaklaşımını özetler. Gerçek bir santralde hangi elemanın hangi koşulda devreye gireceği, ilgili tasarımın kontrol mantığına ve güvenlik analizlerine bağlıdır.
Birincil devre basıncı düşme eğilimi gösterdiğinde, basınçlandırıcı kontrol sistemi elektrikli ısıtıcıları devreye alabilir. Isıtıcılar suya enerji aktarır; buhar oluşumunun artması, basıncın yükseltilmesine yardımcı olur.
Isıtıcıların devreye alınması, basınçlandırıcının basınç kontrol işlevlerinden biridir. Ancak düşük basıncın nedeni, değişimin hızı ve reaktörün işletme durumu da değerlendirilmelidir. Her basınç düşüşü yalnızca ısıtıcılarla giderilebilecek bir durum değildir.
İşletme değerleri: Basınçlandırıcıdaki suyun sıcaklığı, buhar sıcaklığı, işletme basıncı ve ısıtıcıların kapasitesi reaktör tasarımına göre değişir. Bu değerler, belirli bir santralin teknik dokümanı olmadan bütün PWR'lar için aynı kabul edilmemelidir.
Birincil soğutma devresinin basıncının kontrol edilmesi, reaktörün güvenli işletimi açısından önemlidir. Basıncın tasarım sınırları içinde tutulması, soğutucunun öngörülen çalışma koşullarının korunmasına ve sistemin kontrol edilebilirliğine katkı sağlar.
Bununla birlikte basınçlandırıcı, reaktörün bütün güvenlik işlevlerini tek başına yerine getiren bir ekipman değildir. Basınç ölçüm ve kontrol düzenekleri, basınç tahliye ve emniyet vanaları, reaktör koruma sistemi ve ilgili soğutma sistemleri kendi tasarım işlevleri kapsamında birlikte değerlendirilir.
Belirli eşiklerin aşılması gibi durumlarda reaktör koruma sistemi reaktörün durdurulmasını başlatabilir. Reaktörün durdurulması fisyon zincir reaksiyonunu sona erdirse de yakıtta kalan bozunma ısısı devam eder; bu nedenle uygun soğutma işlevlerinin sürdürülebilmesi önemlidir.
Basınçlandırıcı, birincil devre basıncını işletme aralığında düzenlemeye yardımcı olur. Reaktör koruma sistemi ise belirlenen koşullarda güvenli duruma geçiş için koruma işlevleri sağlar. Bu işlevler ilişkili olsa da aynı işlev değildir.
Basınçlandırıcı; yüksek sıcaklık, basınç, termal çevrimler ve kimyasal ortam nedeniyle özel malzeme seçimi, kaynak kalitesi ve düzenli muayene gerektiren nükleer sınıf bir ekipmandır. Isıtıcı kılıfları, bağlantılar, nozullar ve kaynak bölgeleri tasarıma uygun denetim programları kapsamında izlenebilir.
ABD Nükleer Düzenleme Komisyonu (NRC), bazı PWR basınçlandırıcı bağlantılarında kullanılan belirli nikel alaşımlarında birincil su gerilmeli korozyon çatlaması (PWSCC) riskini ve bu bölgelerin bütünlük takibinin önemini açıklamaktadır.
NRC — PWR Basınçlandırıcı Sorunları ve Malzeme Bütünlüğü
Nükleer santral basınçlandırıcısı, sıradan bir endüstriyel tanktan farklı olarak yüksek basınç ve sıcaklık altında, nükleer sınıf kalite ve izlenebilirlik gerekleriyle çalışan büyük bir basınçlı kaptır. Üretim süreci; malzeme kabulünden kaynak işlemlerine, ısıl işlemden boyutsal kontrollere ve tahribatsız muayenelere kadar çok sayıda aşama içerir.
Tasarıma uygun çelik malzeme seçilir. Gövde bölümleri ve kapaklar üretim şartnamelerine göre hazırlanır.
Gövde birleştirmeleri, nozullar ve diğer bağlantılar onaylı prosedürlerle hazırlanır. Gerekli ısıl işlemler ve kaynak kontrolleri uygulanır.
Tasarım ve ilgili standartların gerektirdiği tahribatsız muayeneler, ölçü kontrolleri ve basınç sınırı doğrulamaları gerçekleştirilir.
Malzeme sertifikaları, kaynak kayıtları, muayene sonuçları ve kalite belgeleri bir arada değerlendirilerek ekipmanın kabul süreci yürütülür.
Büyük bir basınçlı kap üretebilmek tek başına nükleer santral basınçlandırıcısı üretebilmek anlamına gelmez. Üreticinin uygun kalite güvence sistemi, nükleer kodlara göre üretim yetkinliği, malzeme ve kaynak izlenebilirliği, muayene altyapısı ve ilgili reaktör tasarımına uygunluğu da değerlendirilmelidir.
Büyük nükleer ekipmanların üretimi, belirli ülkelerde yoğunlaşmış uzmanlaşmış bir sanayi alanıdır. Basınçlandırıcı üretiminde kalın cidarlı basınçlı kap imalatı, nükleer kalite güvencesi, özel kaynak teknikleri ve kapsamlı muayene kapasitesi önemlidir. Aşağıdaki örnekler, üreticilerin yayımladığı bilgilere ve kurumsal kaynaklara dayanmaktadır.
Burada önemli bir ayrım vardır: Bir şirketin basınçlandırıcı tasarlaması veya üretmesi, onun her reaktör tasarımı için otomatik olarak onaylı tedarikçi olduğu anlamına gelmez. Üretim yeterliliği; proje, tasarım, teknik şartname ve geçerli kalite gereklilikleri kapsamında değerlendirilmelidir.
| Ülke | Üretici / Tesis | Basınçlandırıcı üretimi açısından önemi | Kaynak |
|---|---|---|---|
| Güney Kore | Doosan Enerbility — Changwon | Büyük ölçekli nükleer güç santrali bileşenleri arasında basınçlandırıcıları da listeler. Nükleer ekipman tasarımı ve imalatı alanında uluslararası tedarik deneyimine sahiptir. | Üretim ve yetkinlikler |
| İspanya | ENSA — Maliaño, Cantabria | Şirket, nükleer buhar besleme sistemi ekipmanları kapsamında basınçlandırıcı üretimi yaptığını ve İspanya dışındaki santrallere de tedarik sağladığını bildirir. | Basınçlandırıcılar |
| Rusya | AEM-Technologies | Şirket, Rusya ve uluslararası nükleer santral projeleri için basınçlandırıcı üretimi gerçekleştirdiğini açıklamaktadır. Yayımlanan proje listesinde Akkuyu da yer alır. | Basınçlandırıcı ürün bilgisi |
| Japonya | Mitsubishi Heavy Industries (MHI) | MHI, PWR basınçlandırıcı tasarımı ve üretimi alanında deneyime sahiptir. Şirket, ABD'deki Fort Calhoun santraline bir yedek basınçlandırıcı teslim ettiğini bildirmektedir. | MHI — Basınçlandırıcılar |
| ABD | Holtec International | Şirket, ABD'deki üretim tesisleri ve SMR-300 projesi kapsamında entegre basınçlandırıcı içeren ekipmanlar için üretim kapasitesi açıkladığını belirtmektedir. Bu açıklama, tüm geleneksel PWR tasarımlarında tedarikçi olduğu şeklinde yorumlanmamalıdır. | Holtec — SMR-300 |
Basınçlandırıcı, elektrik üretim zincirine doğrudan mekanik enerji sağlamaz. Görevi, reaktör kalbinden geçen birincil soğutucunun basınç koşullarını düzenlemeye yardımcı olmaktır. Böylece reaktör ile buhar üreteci arasında ısı taşıyan birincil devrenin işletme koşullarının korunmasına katkı sağlar.
Fisyon reaksiyonlarıyla ısı üretilir; birincil soğutucu bu ısıyı reaktör kalbinden uzaklaştırır.
Birincil devre basıncının kontrol edilmesine ve tasarım sınırları içinde tutulmasına yardımcı olur.
Birincil soğutucudan aldığı ısıyı, normal işletmede birincil devreden ayrı olan ikincil devreye aktarır.
İkincil devrede üretilen buhar türbini döndürür; jeneratör elektrik enerjisi üretir.
Basınçlandırıcı, PWR'ın birincil soğutma devresinde basınç kontrolünün temel ekipmanlarından biridir. Su-buhar dengesi, elektrikli ısıtıcılar, sprey sistemi ve basınç koruma elemanları birlikte çalışarak birincil devrenin öngörülen işletme koşullarında tutulmasına katkı sağlar.
Basınçlandırıcının güvenilirliği yalnızca kabın dayanımına bağlı değildir. Malzeme kalitesi, kaynakların uygunluğu, nükleer kalite güvencesi, muayene ve bakım programları da uzun dönemli işletme açısından önem taşır.
Güney Kore, İspanya, Rusya ve Japonya gibi ülkelerde basınçlandırıcı üretimi konusunda belgelenmiş sanayi yetkinlikleri bulunmaktadır. ABD'de ise Holtec gibi şirketler, yeni reaktör projeleri kapsamında basınçlandırıcı içeren ekipmanlar için üretim planlarını açıklamaktadır. Ancak belirli bir reaktör projesi için tedarik uygunluğu, ilgili tasarım ve kalite gerekliliklerine göre ayrıca doğrulanmalıdır.
Basınçlandırıcının çalışma ilkesi, aşırı basınca karşı koruma ve üretici yetkinlikleri hakkında daha fazla bilgi için aşağıdaki kurumsal kaynaklardan yararlanılabilir.
Not: Üretici ve tesis bilgileri, şirketlerin yayımladığı ürün ve yetkinlik açıklamalarına dayanmaktadır. Güncel sipariş durumu, teslimat takvimi, üretim kapasitesi ve belirli bir santral için tedarik onayı ayrıca teyit edilmelidir.
