PWR reaktörünün ana basınç sınırı
Reaktör basınç kabı, PWR tipi reaktörlerde reaktör kalbini ve yüksek basınçlı birincil soğutucuyu çevreleyen, nükleer enerji üretiminin gerçekleştiği bölgeyi güvenli ve kontrollü bir basınç sınırı içinde tutan temel ekipmandır.
Basınçlı Su Reaktörünün (PWR) en önemli mekanik bileşenlerinden biri olan reaktör basınç kabı (RPV — Reactor Pressure Vessel), reaktör kalbini, yakıt demetlerini ve kalp içi yapıların önemli bir bölümünü çevreleyen, yüksek basınç ve sıcaklık altında çalışmak üzere tasarlanmış büyük bir çelik kaptır. Yakıt içinde gerçekleşen kontrollü fisyon reaksiyonları sırasında açığa çıkan ısı, basınç kabının içinden dolaşan birincil soğutucuya aktarılır.
Basınç kabının görevi yalnızca yakıtı fiziksel olarak çevrelemek değildir. PWR'ın birincil soğutma devresindeki yüksek basınçlı suyun sınırını oluşturur; reaktör kalbinin ve soğutucu akışının tasarım koşullarında tutulmasına katkıda bulunur. Bu nedenle basınç kabının bütünlüğü, nükleer santralın güvenli işletilmesi açısından kritik öneme sahiptir.
Reaktör basınç kabı, yüksek kaliteli düşük alaşımlı çeliklerden üretilen ve iç yüzeyinde çoğunlukla korozyon direncini artıran paslanmaz çelik kaplama bulunan büyük bir mühendislik bileşenidir. Bununla birlikte malzeme sınıfı, kaplama yapısı, gövde geometrisi ve üretim yöntemi her tasarımda aynı değildir.
Büyük ölçekli PWR basınç kapları, birkaç metre çapında ve onlarca santimetre mertebesinde et kalınlığına sahip olabilir. Yükseklikleri, ağırlıkları ve bileşenlerinin boyutları reaktörün güç sınıfına, tasarım basıncına, malzeme seçimine ve üretim yöntemine bağlı olarak değişir. Bu nedenle belirli bir reaktöre ait ölçüler, bütün PWR tasarımları için geçerli kabul edilmemelidir.
Büyük ölçekli PWR tasarımlarında birincil devre basıncı genellikle 15–16 MPa mertebesindedir. Bu yüksek basınç, soğutucunun reaktör kalbinde yüksek sıcaklıklarda sıvı kalmasını sağlar. Basınç kabı, ilgili tasarım kodlarına ve güvenlik gerekliliklerine göre belirlenen yükleri karşılayacak biçimde tasarlanır.

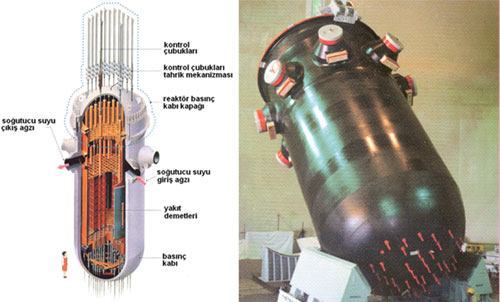

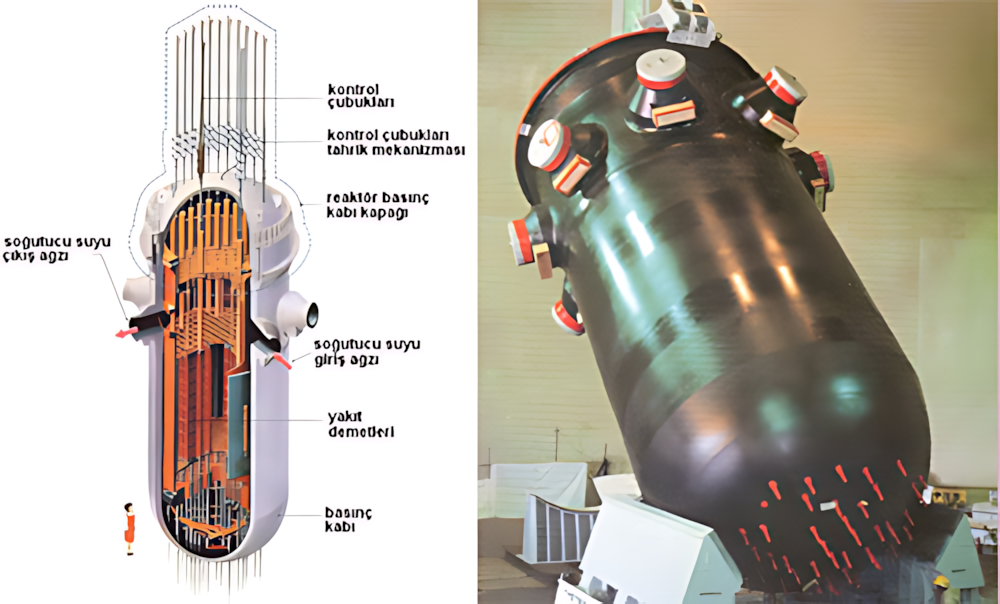

Basınç kabı genellikle silindirik gövde, alt başlık, sökülebilir üst kapak ve birincil devre borularının bağlandığı nozullardan oluşur. Kontrol çubuğu tahrik mekanizmaları çoğu PWR tasarımında üst kapakla ilişkilidir. Ayrıntılı düzen, reaktör modeline göre değişir.
Bir reaktör basınç kabının tasarımında yalnızca iç basınca dayanım yeterli değildir. Kaynak bölgelerinin güvenilirliği, kırılma tokluğu, yorulma, termal gerilmeler, nötron ışınımına bağlı gevrekleşme, malzeme yaşlanması ve muayene edilebilirlik de birlikte değerlendirilir. Üretim ve işletme boyunca bu özelliklerin belgelenmesi gerekir.
Bir reaktör basınç kabının üretimi, yüksek kapasiteli metalürji ve ağır sanayi altyapısının bir araya gelmesini gerektirir. Çelik üretiminden son muayeneye kadar her aşama, nükleer uygulamalar için belirlenen kalite ve izlenebilirlik gereklilikleri doğrultusunda yürütülür. Üretimde kullanılan malzemelerin kimyasal bileşimi, mekanik özellikleri ve ısıl işlem geçmişi kayıt altına alınır.
Yüksek kaliteli çelik, belirlenen kimyasal bileşim ve saflık koşullarını karşılayacak şekilde üretilir. Büyük gövde parçaları için çok ağır çelik külçeler kullanılabilir. Malzeme içindeki istenmeyen kalıntıların ve iç kusurların sınırlandırılması kritik öneme sahiptir.
Çelik külçe, büyük dövme presleri ve uygun ısıtma süreçleri kullanılarak gövde halkası, alt başlık veya diğer büyük bileşenlerin üretimine uygun biçimde şekillendirilir. Bu işlem malzemenin iç yapısını ve mekanik özelliklerini etkiler.
Dövme parçalar, belirlenmiş ısıl işlem çevrimlerinden geçirilir. Ardından hassas talaşlı imalatla nihai ölçülere yaklaştırılır; bağlantı yüzeyleri, nozullar ve kaynak ağızları tasarıma uygun biçimde hazırlanır.
Gövde bölümleri uygun kaynak prosedürleriyle birleştirilir. Ultrasonik ve radyografik muayene gibi tahribatsız yöntemler, malzeme ve kaynak bütünlüğünün değerlendirilmesinde kullanılır. Uygulanacak yöntemler ilgili kodlara ve tasarım gerekliliklerine bağlıdır.
Üretim süreci, yalnızca büyük parçaların fiziksel olarak şekillendirilmesiyle tamamlanmaz. Malzeme sertifikaları, üretim kayıtları, kaynak belgeleri, muayene sonuçları ve kalite güvencesi dokümantasyonu da bileşenin kabulünün ayrılmaz parçalarıdır.
Dünya Nükleer Birliğinin ağır imalat değerlendirmesine göre, büyük nesil III/III+ reaktörlerin bazı kritik dövme parçaları için yaklaşık 14.000–15.000 ton sınıfındaki presler ve 500–600 ton mertebesindeki sıcak çelik külçeleri işleyebilecek altyapı önem taşır. Bu değerler her basınç kabının kesin üretim şartnamesi değildir; büyük ölçekli üretimin neden sınırlı sayıda tesiste yapılabildiğini gösteren yaklaşık bir kapasite göstergesidir.
Kaynak: World Nuclear Association — Heavy Manufacturing of Power Plants
PWR'ın birincil soğutucusu, basınç kabına giriş nozullarından ulaşır. Tipik bir PWR düzeninde soğutucu, kalp varili ile basınç kabının dış duvarı arasındaki aşağı yönlü akış bölgesinden ilerler; alt bölgede yön değiştirerek reaktör kalbine yükselir.
Soğutucu yakıt demetlerinin bulunduğu kalpten geçerken fisyon sonucu üretilen ısıyı alır. Isınmış su, basınç kabının çıkış bağlantılarından ayrılarak buhar üreteçlerine gönderilir. Bu akış düzeninin ayrıntıları reaktör tasarımına göre farklılık gösterebilir.
Birincil devredeki soğutucu, reaktör basınç kabına giriş bağlantılarından ulaşır.
Kalp varili ve iç yapıların geometrisi, soğutucunun reaktör kalbine doğru uygun biçimde yönlendirilmesine yardımcı olur.
Soğutucu, yakıt demetlerinden ısı alarak sıcaklığını yükseltir. Kalp boyunca yeterli soğutma, güvenli işletmenin temel koşuludur.
Isınan soğutucu, çıkış nozulları üzerinden buhar üreteçlerine doğru ilerler ve çevrimdeki ısı aktarımını sürdürür.
Basınç kabının içinde doğrudan fisyonun gerçekleştiği bölge reaktör kalbidir. Kalp; yakıt demetlerini, kontrol çubuklarını ve bunları destekleyen kalp içi yapısal bileşenleri içerir. Basınç kabı ile kalp içi bileşenler farklı işlevlere sahiptir: yakıt fisyon enerjisini üretirken basınç kabı birincil basınç sınırının ana yapısal parçalarından birini oluşturur.
Fisyon → Yakıt → Birincil soğutucu → Buhar üreteci → İkincil devre → Türbin → Jeneratör
Basınç kabı, bu zincirin nükleer ada tarafında yer alır. Yakıt çevresindeki soğutucunun tasarlanan akış koşullarında tutulmasına ve birincil devrenin basınç sınırının korunmasına katkıda bulunur.
Reaktör basınç kabı, santralın işletme ömrü boyunca yüksek basınç, sıcaklık değişimleri, mekanik yükler ve nötron ışınımı gibi etkilere maruz kalır. Özellikle reaktör kalbine yakın malzemelerde nötron ışınımı, zamanla malzemenin tokluğunu ve kırılmaya karşı davranışını etkileyebilir.
Bu nedenle basınç kabının güvenilirliği yalnızca ilk üretim kalitesiyle belirlenmez. Tasarım aşamasında kırılma mekaniği ve malzeme davranışı değerlendirilir; işletme sırasında gözetim numuneleri, malzeme yaşlanması değerlendirmeleri ve periyodik muayeneler uygulanabilir. Programların kapsamı ilgili tasarım, düzenleyici gereklilikler ve santralin işletme koşullarına bağlıdır.
Basınç sınırının tasarım koşullarını karşılaması ve işletme boyunca güvenilir biçimde korunması hedeflenir.
Malzeme sertifikaları, kaynak kayıtları, muayeneler ve kalite güvencesi belgeleri üretim ve işletme güvenilirliğinin temel parçalarıdır.
Nötron ışınımı, termal gerilmeler ve işletme geçmişi dikkate alınarak malzeme özellikleri ve yapısal bütünlük izlenir.
Büyük nükleer reaktörler için basınç kabı üretimi, dünya ağır sanayisinin en uzmanlaşmış alanlarından biridir. Ancak bu alanda ülkeleri karşılaştırırken üç farklı yeteneği birbirinden ayırmak gerekir: çok büyük çelik parçaları dövebilmek, nükleer kaliteye uygun bileşen üretebilmek ve belirli bir reaktör tasarımına ait komple basınç kabını üretip teslim edebilmek. Bu yetenekler birbiriyle ilişkili olmakla birlikte aynı şey değildir.
Aşağıdaki ülkeler, büyük nükleer bileşenler ve basınç kabı üretimi açısından öne çıkan sanayi merkezlerine sahiptir. Listede bir tesisin ağır dövme kapasitesine sahip olması, o tesisin her reaktör modeli için komple basınç kabı ürettiği anlamına gelmez.
Japonya'daki Japan Steel Works (JSW), büyük nükleer bileşenlerin dövme parçaları alanında dünya çapında tanınan üreticilerden biridir. Şirketin Muroran'daki ağır sanayi altyapısı, büyük çelik parçaların üretimi ve işlenmesinde önemli rol oynar. Basınç kabı gövde halkaları ve diğer büyük nükleer bileşenler için dövme parçalar, bu üretim zincirinin önemli ürünleri arasındadır.
JSW'nin önemi yalnızca pres kapasitesinden kaynaklanmaz. Büyük çelik külçelerin işlenmesi, metalürjik kalite, ısıl işlem, ölçü hassasiyeti ve nükleer kalite dokümantasyonu gibi uzmanlıklar birlikte gereklidir. Şirketin geçmişte çeşitli uluslararası reaktör projelerine büyük dövme bileşenler sağlamış olması, bu alandaki tecrübesini gösterir.
Japan Steel Works — Resmî şirket sitesi
Güney Kore'nin Changwon sanayi merkezindeki Doosan Enerbility, nükleer reaktörler ve buhar üreteçleri için büyük dövme ve döküm bileşenleri üreten önemli bir kuruluştur. Şirket, ağır sanayi kapasitesini nükleer güç santrallarının ana ekipmanlarına yönelik üretim deneyimiyle birleştirmektedir.
Doosan'ın yeteneği, yalnızca ham dövme parçalar üretmekten ibaret değildir; nükleer bileşenlere yönelik imalat, kalite güvencesi ve proje tedarik süreçlerinde de rol oynar. Bununla birlikte her basınç kabı projesinin kapsamı, ilgili reaktör tasarımı ve sözleşmedeki üretim sorumluluklarına göre değerlendirilmelidir.
Doosan Enerbility — Döküm ve dövme tesisleri
Çin, yüksek nükleer inşaat hacmiyle bağlantılı olarak büyük nükleer bileşenlerin yerli üretimine önemli yatırımlar yapmıştır. Bu alanda öne çıkan kuruluşlar arasında China First Heavy Industries (CFHI), China National Erzhong Group ve Shanghai Electric yer alır. Bu sanayi grupları büyük dövme parçalar, reaktör basınç kabı bileşenleri ve diğer nükleer ada ekipmanlarının üretiminde rol oynar.
Çin'in avantajlarından biri, yerli reaktör projeleri için tasarım, ağır sanayi, bileşen üretimi ve inşaat faaliyetlerini büyük bir iç pazar içinde birlikte geliştirebilmesidir. Bununla birlikte, bu kuruluşların ürün kapsamları ve üretim kapasiteleri aynı değildir; belirli bir basınç kabının üreticisi, ilgili proje kayıtları ve tedarik sözleşmesi üzerinden doğrulanmalıdır.
China National Nuclear Corporation — Çin nükleer sanayi bilgileri
Fransa'da Framatome bünyesindeki Le Creusot Forge, nükleer santrallar için büyük dövme bileşenler üreten tarihsel sanayi merkezlerinden biridir. Bu altyapı, Fransa'nın EPR gibi büyük reaktör tasarımlarının tedarik zincirinde önemli bir yere sahiptir.
Nükleer bileşen üretiminde malzeme izlenebilirliği, üretim kayıtları ve kalite denetimi özel önem taşır. Büyük dövme kapasitesinin varlığı tek başına yeterli değildir; her parçanın ilgili tasarımın teknik şartlarını ve uygulanabilir düzenleyici gereklilikleri karşılaması gerekir.
Framatome — Nükleer bileşenler ve mühendislik
Hindistan, yerli nükleer programını desteklemek üzere büyük bileşen imalatı ve ağır dövme kapasitesini geliştirmiştir. Larsen & Toubro (L&T) ve ağır sanayi alanındaki bağlı üretim kuruluşları, nükleer enerji ekipmanları ve büyük çelik bileşenler tedarikinde rol oynar.
Hindistan'ın nükleer sanayi kapasitesi değerlendirilirken reaktör basınç kabının tamamını üretme, belirli dövme parçaları sağlama ve başka nükleer ekipmanları üretme faaliyetleri birbirinden ayrılmalıdır. Her tesisin belirli bir PWR tasarımı için onaylı üretici olduğu varsayılmamalıdır.
Larsen & Toubro — Resmî şirket sitesi
Rusya'nın nükleer ağır sanayi altyapısında OMZ/Izhora ve Atomenergomash gibi kuruluşlar önemli yer tutar. Bu kuruluşlar özellikle Rus reaktör programları için büyük nükleer ekipmanların ve basınç kabı bileşenlerinin üretimiyle tanınır.
Ancak Rusya'nın bu alandaki deneyiminin önemli bir bölümü kendi reaktör tasarım ailesi ve tedarik zinciriyle bağlantılıdır. Bu nedenle Rusya'daki basınç kabı üretim kapasitesi, Batı menşeli bir PWR modelinin lisanslı ve doğrudan uyumlu üretim kapasitesiyle eşdeğer kabul edilmemelidir. Tasarım, malzeme şartnamesi, üretim kodları ve tedarik koşulları ayrıca değerlendirilmelidir.
Atomenergomash — Resmî şirket sitesi
Birleşik Krallık'taki Sheffield Forgemasters, büyük dövme ve döküm parçaların üretimi konusunda uzun bir sanayi geçmişine sahiptir. Şirket, enerji ve nükleer sektörlerin ihtiyaç duyduğu büyük metal bileşenler için üretim ve mühendislik yeteneklerine sahiptir.
Bununla birlikte büyük nükleer dövme parçaları üretme yeteneği ile belirli bir reaktör tasarımı için komple basınç kabı üretme ve teslim etme yeteneği aynı değildir. Proje kapsamı, gerekli üretim kapasitesi, nükleer kalite standartları ve onay durumu ayrıca doğrulanmalıdır.
Sheffield Forgemasters — Resmî şirket sitesi
Yukarıdaki kuruluşlar, büyük nükleer bileşen üretiminde öne çıkan örneklerdir; eksiksiz bir küresel tedarikçi listesi değildir. Bir tesisin ağır dövme presine sahip olması, belirli bir reaktör basınç kabını tek başına ve bütün aşamalarıyla üretebildiğini kanıtlamaz.
Ayrıca basınç kabı gövdesinin dövülmesi, parçaların işlenmesi, kaynakla birleştirilmesi, son muayenesi ve komple ekipmanın teslimi farklı şirketler veya tesisler arasında paylaşılabilir. Bu nedenle üretici değerlendirmesinde tesisin teknik kapasitesi kadar, ilgili proje için üstlendiği gerçek üretim kapsamı da incelenmelidir.
| Ülke | Öne çıkan kuruluş | Üretim alanı | Değerlendirme notu |
|---|---|---|---|
| Japonya | Japan Steel Works | Büyük dövme parçalar ve nükleer bileşenler | Uluslararası ağır dövme tedarikinde köklü deneyim |
| Güney Kore | Doosan Enerbility | Reaktör ve buhar üreteci bileşenleri | Nükleer ağır sanayi ve proje tedariki deneyimi |
| Çin | CFHI, Erzhong, Shanghai Electric | Büyük dövme parçalar ve nükleer ada ekipmanları | Geniş iç pazar ve gelişmiş yerli üretim altyapısı |
| Fransa | Framatome / Le Creusot Forge | Nükleer kaliteye uygun büyük dövme parçalar | EPR ve Fransız nükleer sanayi zinciriyle bağlantı |
| Hindistan | Larsen & Toubro ve bağlı kuruluşlar | Ağır sanayi ve nükleer ekipman üretimi | Ürün ve proje bazında kapasite doğrulaması gerekir |
| Rusya | OMZ/Izhora, Atomenergomash | Basınç kapları ve büyük nükleer ekipmanlar | Özellikle Rus reaktör tedarik zinciriyle bağlantılı |
| Birleşik Krallık | Sheffield Forgemasters | Büyük dövme ve döküm parçalar | Parça üretimi ile komple basınç kabı teslimi ayrılmalı |
Not: Bu karşılaştırma üretim altyapısının genel görünümünü sunar; şirketlerin güncel siparişlerini, üretim adetlerini veya belirli bir reaktör tasarımı için geçerli tüm sertifikalarını gösteren bir kapasite envanteri değildir.
Büyük bir reaktör basınç kabının üretimi, sıradan endüstriyel basınçlı kap imalatından farklı olarak, büyük boyutlu parçaların metalürjik kalitesinin ve bütün üretim geçmişinin ayrıntılı biçimde doğrulanmasını gerektirir. Bu gereklilikler, üretim tesislerinin yalnızca makine parkı açısından değil, insan kaynağı, kalite kültürü ve uzun dönemli nükleer sanayi deneyimi açısından da uzmanlaşmasını zorunlu kılar.
Çok büyük dövme presleri, ağır kaldırma sistemleri, ısıl işlem fırınları ve hassas işleme tezgâhları önemli yatırım gerektirir.
Malzeme izlenebilirliği, kaynak prosedürleri, muayene kayıtları ve kalite denetimleri eksiksiz biçimde yürütülmelidir.
Büyük parçaların dövülmesi, ısıl işlemi, işlenmesi ve muayenesi uzun zaman alabilir. Üretim takvimi, santralın genel inşaat programını etkileyebilir.
Üretim sırasında tespit edilmesi ve belgelendirilmesi gereken kusurların sınırlandırılması, santralın uzun işletme ömrü boyunca yapısal bütünlüğün korunması açısından kritiktir.
Reaktör basınç kabı, PWR teknolojisinin en kritik mekanik bileşenlerinden biridir. Reaktör kalbini çevrelemesi ve yüksek basınçlı birincil soğutucu için yapısal sınır oluşturmasının yanı sıra, çok yüksek üretim kalitesi ve uzun dönemli güvenilirlik gerektiren bir ağır sanayi ürünüdür.
Japonya, Güney Kore, Çin ve Fransa büyük nükleer bileşen üretiminde öne çıkan sanayi altyapılarına sahiptir. Hindistan, Rusya ve Birleşik Krallık da farklı kapsam ve tasarım gelenekleri içinde önemli üretim yetenekleri barındırır. Ancak dövme parça üretmek, nükleer kaliteye uygun bir bileşen imal etmek ve belirli bir PWR tasarımı için komple basınç kabını teslim etmek birbirinden farklı yeterliliklerdir.
Bir nükleer santral projesi değerlendirilirken basınç kabının hangi ülkede üretildiği kadar; hangi tesis tarafından, hangi malzeme şartnamesine göre, hangi kalite standartları altında ve hangi bağımsız denetimlerle üretildiği de önem taşır. Bu ayrıntılar, nükleer teknolojinin güvenli ve sürdürülebilir biçimde kullanılmasının temel koşulları arasındadır.
