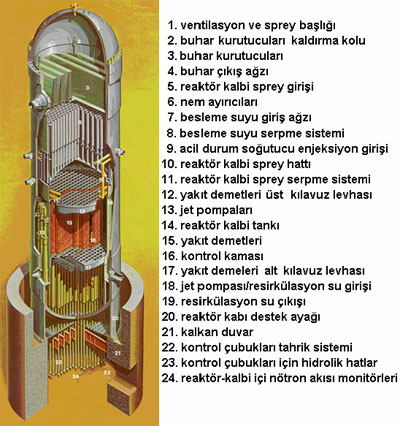

Reaktör Kabı

Kaynar Su Reaktörlerinde (BWR) reaktör basınç kabı (Reactor Pressure Vessel – RPV), nükleer yakıtı, reaktör soğutucusunu ve buhar üretiminin gerçekleştiği çekirdek bölgesini çevreleyen temel basınç sınırı bileşenidir. Reaktör kabı, işletme sırasında yüksek sıcaklık ve basınç altında çalışır. Bu nedenle yapısal bütünlüğü; reaktörün güvenli işletilmesi, soğutucunun sınırlandırılması ve radyoaktif maddelerin kontrol altında tutulması açısından kritik önem taşır.

Büyük ölçekli geleneksel BWR tasarımlarında reaktör kabı yaklaşık 20–22 metre yüksekliğinde ve yaklaşık 6 metre çapında olabilir. Bunlar temsili değerlerdir; kabın gerçek boyutları, et kalınlığı ve iç hacmi reaktörün gücüne, tasarım nesline ve üreticiye göre değişir. ABWR ve BWRX-300 gibi farklı tasarımların boyutları da kendi tasarım belgelerine göre değerlendirilmelidir.

Reaktör Kabının Ana Bölümleri

Reaktör basınç kabı genel olarak silindirik bir gövde, alt başlık, çıkarılabilir üst başlık ve çeşitli bağlantı ağızlarından oluşur. İçeride ise yakıt demetleri, kontrol çubukları ve reaktörün hidrolik düzenine bağlı olarak buhar ayırıcılar, buhar kurutucular, çekirdek kılıfı ve destek yapıları bulunur. Bu iç bileşenlerin tamamı kabın basınç taşıyan ana duvarıyla aynı parça değildir.

Gövde Malzemesi ve İç Yüzey Kaplaması

Reaktör basınç kabının ana gövdesi, basınçlı kap uygulamalarına uygun yüksek dayanımlı çelik malzemelerden üretilir. Geleneksel büyük ölçekli BWR tasarımlarında gövde için düşük alaşımlı veya uygun özelliklere sahip karbon çeliği esaslı malzemeler kullanılabilir. İç yüzeyde ise soğutucuyla temas eden yüzeyin korozyon davranışını iyileştirmek amacıyla paslanmaz çelik kaplama bulunabilir.

Bu kaplama, ana gövdenin yerine geçen bağımsız bir basınç kabı değildir. Basınç yüklerinin esas olarak taşındığı yapı, gövdenin tasarıma uygun çelik kesitidir. Kaplama ise iç yüzeyin kimyasal ve korozyon koşullarına karşı korunmasına katkıda bulunur. Kullanılan malzeme türleri, kaplama yöntemi ve kalınlıklar ilgili tasarımın teknik dokümanlarına göre değişir.

Basınç ve Sıcaklık Koşulları

BWR'de su, reaktör kabının içinde kaynayarak buhar üretir. Bu nedenle reaktör kabı hem sıcak sıvı suyun hem de su-buhar karışımının bulunduğu bir basınç sınırı bileşenidir. Kabın tasarımı, normal işletme koşullarının yanı sıra ilgili tasarım esaslarında tanımlanan geçici işletme durumları ve yükler dikkate alınarak gerçekleştirilir.

Geleneksel büyük ölçekli BWR tasarımlarında işletme basıncı yaklaşık 7 MPa mertebesindedir; kesin değer reaktör tasarımına göre değişir. Basınç ve sıcaklık koşulları, kabın et kalınlığı, malzeme özellikleri, kaynak tasarımı ve bağlantı ayrıntıları üzerinde belirleyicidir.

Reaktör Kabı ile İç Bileşenlerin İlişkisi

Reaktör kabı, çekirdeğin ve buhar üretim düzeninin yer aldığı iç hacmi çevreler. Ancak çekirdek kılıfı, buhar ayırıcılar, buhar kurutucular ve kontrol çubuğu mekanizmaları gibi bileşenler farklı işlevlere sahiptir. Bunların yerleşimi, soğutucunun çekirdek içinden geçişi ve üretilen buharın türbine yönlendirilmesiyle ilişkilidir.

• Yakıt çekirdeği: Fisyonla ısı üretir; soğutucu bu ısıyı alarak kaynar.
• Reaktör Kalbi kılıfı ve destek yapıları: Yakıt demetlerinin ve ilgili iç bileşenlerin konumunu ve akış düzenini destekler.
• Buhar ayırıcılar: Reaktör Kalbinden yükselen su-buhar karışımındaki su damlacıklarının önemli bir bölümünü buhardan ayırır.
• Buhar kurutucular: Türbine gönderilen buhardaki nem miktarını daha da azaltır.
• Kontrol çubukları ve tahrik mekanizmaları: Reaktivite kontrolüne ve reaktörün durdurulmasına katkı sağlar; mekanik düzenleri tasarıma göre farklılık gösterir.

Bu bileşenlerin görevleri birbirini tamamlar; ancak her biri aynı basınç sınırı işlevini üstlenmez. Reaktör kabının basınç taşıyan ana gövdesiyle iç yapıların görevlerini ayırt etmek, BWR'nin mekanik ve termohidrolik yapısını doğru anlamak için önemlidir.

İşletme Ömrü Boyunca Yapısal Bütünlük

Reaktör kabı, santralin işletme ömrü boyunca düzenleyici gerekliliklere ve ilgili muayene programlarına uygun biçimde izlenir. Üretim sırasında gerçekleştirilen kontrollerin yanı sıra kaynaklar, basınç sınırının belirli bölgeleri ve malzeme özellikleri işletme döneminde de değerlendirilir.

Önemli konulardan biri, çekirdeğe yakın gövde bölgelerinin nötron ışınlamasına maruz kalmasıdır. Nötronlar, çeliğin mekanik özelliklerini zamanla değiştirebilir ve bazı koşullarda kırılma tokluğunun azalmasına yol açabilir. Bu olgu ışınlama kaynaklı gevrekleşme olarak adlandırılır.

Ayrıca kaynak bölgeleri, kaplama, bağlantı ağızları ve farklı malzemelerin birleştiği alanlar tasarıma özgü mekanizmalar bakımından incelenebilir. Muayene kapsamı, yöntemi ve sıklığı reaktörün tasarımına, geçmiş işletme verilerine ve geçerli düzenleyici gerekliliklere bağlıdır.

Reaktör basınç kabının bütünlüğü hakkında değerlendirme yapılırken malzeme özellikleri, imalat ve kaynak kayıtları, ışınlama geçmişi, muayene sonuçları ve işletme koşulları birlikte ele alınır. Bu yaklaşım, basınç sınırının uzun dönemli güvenilirliğinin izlenmesine yardımcı olur.

Özet

BWR reaktör kabı; yüksek basınç altında çalışan, kalın çelik gövdesi ve tasarıma uygun iç kaplamasıyla reaktör soğutucusunu sınırlandıran temel bileşenlerden biridir. Gövde, başlıklar, flanşlar, kaynaklar ve bağlantı ağızları bir bütün olarak tasarlanır. Kabın içindeki yakıt ve buhar üretim bileşenleri ise reaktörün termohidrolik ve işletme işlevlerini yerine getirir.

Malzeme seçimi, imalat kalitesi, korozyon davranışı, nötron ışınlaması ve periyodik muayeneler reaktör kabının uzun dönemli yapısal bütünlüğü açısından önemlidir. Bununla birlikte boyutlar, malzeme ayrıntıları ve iç düzen; geleneksel BWR, ABWR ve BWRX-300 gibi tasarımlar arasında farklılık gösterebilir.

Kaynar Su Reaktörlerinde (BWR) kontrol çubuklarının önemli tasarım özelliklerinden biri, birçok geleneksel BWR tasarımında reaktör çekirdeğine alttan girmeleridir. Bu düzenlemede kontrol çubukları, yakıt demetlerinin arasındaki özel boşluklarda dikey olarak hareket eder. Kontrol çubuklarının konumu değiştirilerek çekirdekteki nötron akısı, reaktivite ve güç dağılımı kontrol edilir.

BWR'de su, yakıt demetlerinin içinden geçerken ısınır ve çekirdek içerisinde kısmen buhara dönüşür. Çekirdeğin alt kesimlerinde soğutucu ağırlıklı olarak sıvı sudan oluşurken üst kesimlerde buhar boşluklarının oranı artar. Sıvı su, nötronları yavaşlatarak fisyon sürecine katkıda bulunan bir moderatördür. Buhar yoğunluğunun daha düşük olması, üst bölgelerdeki nötron yavaşlatma koşullarını değiştirir.

Kontrol çubuklarının alttan hareket etmesi, bu çekirdek geometrisi içinde reaktivitenin ve eksenel güç dağılımının düzenlenmesine yardımcı olur. Bununla birlikte çubukların yerleşim yönü, yalnızca buharın oluşumuyla veya üst kısımdaki buhar ayırıcıların kapladığı alanla açıklanamaz. Tasarımın mekanik düzeni, kontrol çubuklarının yakıt demetleri arasındaki konumu ve çekirdek fiziği birlikte değerlendirilmelidir.

Kontrol Çubukları Çekirdeğe Nasıl Yerleşir?

BWR çekirdeğinde yakıt demetleri düzenli bir ızgara biçiminde yerleştirilir. Kontrol çubukları yakıt demetlerinin içinden geçmek yerine, demetlerin arasındaki özel kanallarda hareket eder. Birçok geleneksel tasarımda haç biçimli kontrol kanadının kolları, çevresindeki yakıt demetlerinin kenarları boyunca uzanır.

Kontrol çubuğunun çekirdeğe giren kısmı, nötronları soğuran malzemeler içerir. Çubuk daha derine girdikçe çekirdeğin daha büyük bir bölümünde nötron soğurulması gerçekleşebilir. Çubuğun geri çekilmesi ise bu soğurmayı azaltarak reaktivitenin artmasına imkân verir. Etkinin büyüklüğü, çubuğun konumuna, yakıtın durumuna ve çekirdekteki nötron dağılımına bağlıdır.

Kontrol Çubuklarının Nötron Soğurma İşlevi

Nükleer zincirleme reaksiyonun devamı, fisyon sırasında açığa çıkan nötronların bir bölümünün yeni fisyon olaylarına yol açmasına bağlıdır. Kontrol çubukları, bu nötronların bir kısmını soğurarak zincirleme reaksiyonu sürdürmek için kullanılabilir nötronların sayısını azaltır.

BWR kontrol kanatlarında kullanılan nötron soğurucu malzemeler tasarıma göre değişmekle birlikte bor karbür (B₄C) ve hafniyum yaygın örnekler arasındadır. Bu malzemeler nötron yakalama özellikleri nedeniyle tercih edilir. Kontrol kanadının yapısal malzemesi, soğurucu malzeme ve bunların yerleşimi; çalışma ömrü, ışınlama etkileri ve mekanik dayanım gereksinimleri dikkate alınarak tasarlanır.

Kontrol çubuklarının kullanımı, yakıtın tüketilmesi ve yakıt içinde kullanılan yanabilir nötron soğurucuların zamanla azalması gibi diğer reaktivite değişimleriyle birlikte yönetilir. BWR'lerde soğutucu dolaşım hızının değiştirilmesi de buhar boşluk oranını etkileyerek reaktivite ve güç dağılımının kontrol edilmesine katkıda bulunabilir.

Normal Güç Kontrolü ve Acil Durdurma

Kontrol çubukları hem normal işletmede reaktivite ve güç dağılımının yönetilmesinde hem de reaktörün hızlı durdurulmasında kullanılır. Bu iki işlev birbiriyle ilişkili olmakla birlikte aynı işletme durumu değildir.

BWR ve PWR'de Kontrol Çubuğu Yerleşiminin Karşılaştırılması

BWR ve Basınçlı Su Reaktörü (PWR), kontrol çubuklarını farklı mekanik düzenlerle kullanır. Geleneksel BWR tasarımlarında kontrol kanatları çoğunlukla alttan çekirdeğe girerken, geleneksel PWR tasarımlarında kontrol çubukları yakıt demetlerinin içindeki kılavuz tüplere üstten girer.

Kontrol Çubuğu Performansı ve Bakım

Kontrol çubukları ve tahrik mekanizmaları, reaktörün güvenli işletilmesinde önemli rol oynadığı için işletme boyunca izlenir ve tasarıma uygun şekilde test edilir. Kontrol kanatlarının hareket kabiliyeti, konum göstergeleri, tahrik mekanizmaları ve hızlı durdurma işlevinin performansı bu kapsamda değerlendirilir.

Nötron ışınlaması, soğurucu malzemelerin zamanla değişmesi, mekanik aşınma, korozyon ve yakıt demetleriyle ilişkili sürtünme gibi etkenler kontrol elemanlarının ömrü ve hareket performansı üzerinde etkili olabilir. Bu nedenle muayene ve değiştirme gereksinimleri genel bir sabit süreyle değil, tasarımın teknik gereklilikleri ve işletme deneyimi doğrultusunda belirlenir.

Özet

BWR kontrol çubukları, çoğunlukla haç biçimli kontrol kanatları olarak tasarlanır ve geleneksel reaktörlerde çekirdeğe alttan girer. Yakıt demetleri arasındaki konumları sayesinde nötron soğurulmasını değiştirerek reaktivitenin ve çekirdek güç dağılımının kontrolüne katkıda bulunurlar.

Kontrol kanatlarının normal işletmedeki kullanımı ile SCRAM sırasında hızlı sokulması farklı işlevlerdir. Reaktör hızlı biçimde durdurulduğunda zincirleme fisyon reaksiyonu baskılanır; buna rağmen artık ısı üretimi sürdüğünden çekirdeğin soğutulması gerekir. Kontrol çubuklarının yerleşimi, malzemesi ve tahrik mekanizması reaktörün tasarım nesline göre farklılık gösterebilir.

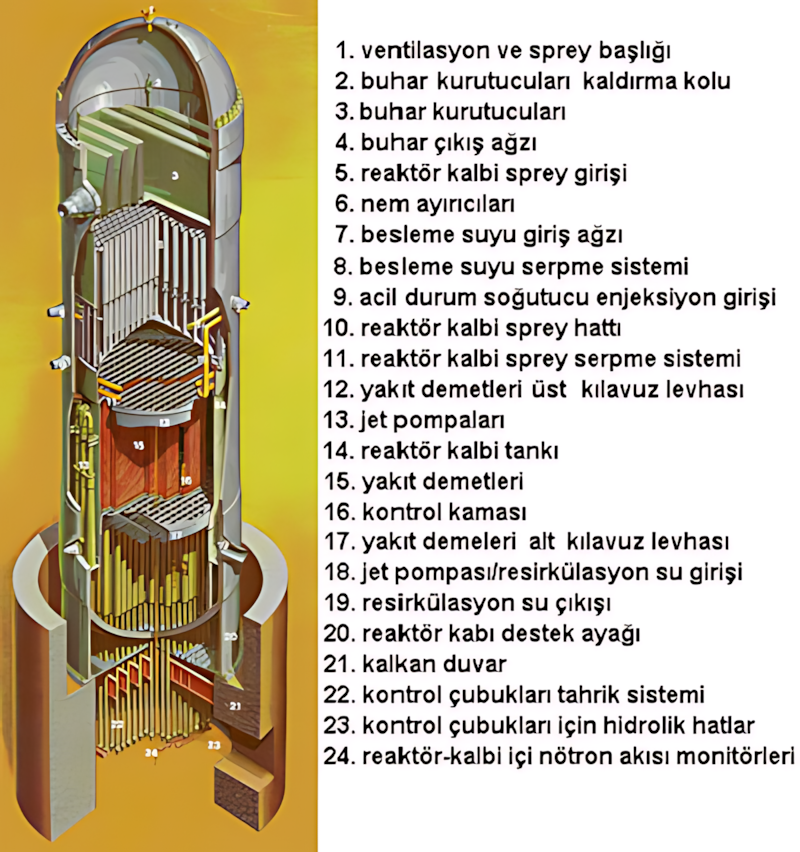

Kaynar Su Reaktörlerinde (BWR) hafif su, hem çekirdeği soğutan akışkan hem de nötronları yavaşlatarak fisyon sürecine katkıda bulunan moderatör olarak görev yapar. BWR'nin temel özelliği, suyun reaktör kabı içinde çekirdekten geçerken kaynaması ve oluşan buharın, nemi azaltıldıktan sonra doğrudan türbine gönderilmesidir.

Geleneksel zorlanmış dolaşımlı BWR tasarımlarında besleme suyu, reaktör kabına genellikle yan taraftaki bağlantılardan girer. Su, reaktör kabının iç duvarı ile çekirdek çevresindeki yapılar arasında kalan aşağı akış bölgesinden (downcomer) aşağı doğru ilerler. Daha sonra alt plenum üzerinden yakıt demetlerinin bulunduğu çekirdeğe yönelir. Akışın ayrıntılı yolu ve resirkülasyon düzeni, reaktörün tasarımına göre değişebilir.

Su Akışının İzlediği Yol

Reaktör kabındaki akış, yalnızca suyun bir borudan girip çekirdekten çıkmasından ibaret değildir. Reaktör içindeki destek yapıları, çekirdek geometrisi, resirkülasyon sistemi ve buhar ayırma düzeni akışın dağılımını belirler. Geleneksel bir BWR için genel akış sırası aşağıdaki gibi özetlenebilir.

Reaktör Kalbinde Kaynama ve Buhar Boşlukları

BWR'de çekirdek boyunca ilerleyen su, yakıt çubuklarından ısı alır. Basınç ve yerel sıcaklık koşullarına bağlı olarak çekirdeğin alt bölgelerinde sıvı su ağırlıklı bir akış bulunabilir; daha yukarıda ise kaynama ve buhar oluşumu belirginleşir. Böylece çekirdek içinde sıvı su ile buharın birlikte bulunduğu iki fazlı akış meydana gelir.

Akış içinde buharın kapladığı hacim oranına buhar boşluk oranı (void fraction) denir. Bu oran; soğutucu yoğunluğunu, basınç kaybını, ısı aktarımını ve çekirdekteki nötronların yavaşlatılma koşullarını etkiler. Bu nedenle BWR'de termohidrolik davranış ile reaktör fiziği birbiriyle yakından ilişkilidir.

Resirkülasyon Sistemi ve Akışın Kontrolü

Birçok geleneksel BWR'de soğutucu akışının artırılması için resirkülasyon pompaları ve jet pompaları kullanılır. Resirkülasyon pompaları, reaktör kabından alınan suyun basıncını artırır; jet pompaları ise bu akışın enerjisinden yararlanarak daha büyük miktarda suyun çekirdekten geçirilmesine yardımcı olur.

Reaktör Kalbinden geçen kütlesel debi, yakıt yüzeyinden ısının uzaklaştırılmasını ve çekirdekteki buhar boşluk oranının dağılımını etkiler. Uygun işletme koşullarında resirkülasyon debisinin ayarlanması, BWR'de reaktör gücünün kontrolüne katkıda bulunabilir. Bu yöntem, kontrol çubuklarının hareketi ve diğer reaktivite kontrol araçlarıyla birlikte değerlendirilir.

Doğal Dolaşımın Rolü

Bazı BWR tasarımları, soğutucunun yoğunluk farklarından yararlanan doğal dolaşım özelliğine sahiptir. Reaktör Kalbi içindeki ısınmış su-buhar karışımının ortalama yoğunluğu azalırken, çekirdek çevresindeki daha soğuk ve yoğun su aşağı yönde hareket etme eğilimindedir. Bu yoğunluk farkı, uygun hidrolik koşullarda dolaşımı destekler.

Doğal dolaşımın kapasitesi, reaktör geometrisi, çekirdek gücü, su seviyesi, basınç ve akış direnci gibi etkenlere bağlıdır. Zorlanmış dolaşıma dayalı bir sistemin pompa akışını kaybetmesi durumunda da bazı tasarımlarda doğal dolaşım devam edebilir; ancak bunun yeterliliği her reaktör ve işletme durumu için ayrıca analiz edilmelidir.

Buhar Ayırıcılar ve Buhar Kurutucularla İlişkisi

Reaktör Kalbinden çıkan akış saf buhardan oluşmaz; buharla birlikte su damlacıkları da taşınabilir. Reaktör kabının üst kısmındaki nem ayırıcılar, su-buhar karışımından sıvı suyun önemli bölümünü ayırır. Ardından buhar kurutucular, buhar içindeki kalan nemi daha da azaltır.

Ayırılan su, reaktör kabı içinde dolaşıma geri döner. Kurutuculardan çıkan buhar ise ana buhar hattı üzerinden türbine yönlendirilir. Bu düzen, türbine taşınan sıvı damlacıklarının azaltılmasına yardımcı olur; ancak nem ayırma ve kurutma, buharı bütün radyoaktif maddelerden arındıran bir işlem değildir.

BWR ile PWR'deki Soğutucu Akışının Temel Farkı

BWR ve Basınçlı Su Reaktörü (PWR) arasındaki önemli fark, suyun çekirdek içinde kaynayıp kaynamamasıdır. BWR'de normal güç işletmesi sırasında çekirdek içinde kaynama gerçekleşir ve üretilen buhar doğrudan türbine gider. PWR'de ise birincil devredeki su, yüksek basınç altında sıvı tutulur; ısı ayrı bir buhar üretecinde ikincil devreye aktarılır.

Özet

BWR reaktör kabında soğutucu su, çekirdek çevresindeki aşağı akış bölgesinden alt kısma ilerler ve yakıt demetleri arasından yukarı yükselir. Yakıtın ürettiği ısı suya aktarılır; çekirdek içinde buhar oluşur ve su-buhar karışımı üst bölümdeki nem ayırma ve kurutma sistemlerine ulaşır.

Akışın davranışı; reaktörün geometrisine, resirkülasyon düzenine, basınç ve sıcaklık koşullarına ve buhar boşluk oranına bağlıdır. Geleneksel zorlanmış dolaşımlı BWR'ler, ABWR ve doğal dolaşımlı tasarımlar arasında önemli sistem farklılıkları bulunabilir. Bu nedenle akış şemaları, ilgili reaktör tasarımının teknik belgeleriyle birlikte yorumlanmalıdır.

Kaynar Su Reaktörlerinde (BWR) yakıt demetlerinden yukarı doğru yükselen akış, sıvı su ve buhardan oluşan iki fazlı bir karışımdır. Bu karışımın türbine doğrudan gönderilmesi uygun değildir; çünkü buharla birlikte taşınan sıvı su damlacıkları türbin kanatlarında aşınmaya ve istenmeyen mekanik yüklere neden olabilir. Bu nedenle reaktör kabının üst bölümünde, buharın nem içeriğini azaltan nem ayırıcılar ve buhar kurutucular bulunur.

Bu iki ekipman grubu aynı amaca katkıda bulunsa da çalışma mekanizmaları farklıdır. Nem ayırıcılar, çekirdekten gelen su-buhar karışımındaki sıvı suyun büyük bölümünü ilk aşamada ayırır. Buhar kurutucular ise bu ilk aşamadan sonra buharla birlikte taşınmaya devam eden ince damlacıkların daha da azaltılmasını sağlar.

Nem Ayırıcıların Çalışma Prensibi

Reaktör Kalbinden çıkan su-buhar karışımı, reaktör kabının üst bölümündeki nem ayırıcı düzeneklere yönlendirilir. Geleneksel BWR tasarımlarında kullanılan ayırıcıların önemli bir bölümü, akışa dönme hareketi kazandıran geometrilerden yararlanır. Dönme hareketi sırasında sıvı damlacıkları ile buharın hareketi farklılaşır; damlacıklar ayırıcı yüzeylere yönelerek akıştan ayrılabilir.

Ayrılan su, yerçekiminin de etkisiyle aşağı doğru akar ve reaktör kabındaki su dolaşımına geri katılır. Ayırıcının tasarımı, akış hızı ve iki fazlı karışımın özellikleri, ayırma performansını etkiler. Bu nedenle nem ayırıcılar yalnızca suyu buhardan ayırmakla kalmaz; aynı zamanda sistemdeki basınç kaybı ve suyun yeniden dolaşıma katılması bakımından da tasarım açısından önem taşır.

Buhar Kurutucuların Görevi

Nem ayırıcılardan geçen buhar, az miktarda sıvı damlacığı taşımaya devam edebilir. Buhar kurutucular, bu kalan nemi daha da azaltmak için tasarlanmış iç bileşenlerdir. Geleneksel düzeneklerde, buharın yön değiştirmesini sağlayan kıvrımlı veya zikzak biçimli yüzeyler kullanılır. Akış yönündeki değişimler sırasında damlacıklar yüzeylere çarpar, burada toplanır ve drenaj yollarıyla aşağıya aktarılır.

Kurutucudan çıkan buhar, reaktör kabının üst bölümündeki buhar hacminden geçerek ana buhar çıkış bağlantılarına ulaşır. Ardından ana buhar hatları üzerinden türbine gönderilir. Kurutucunun tasarımı, buhar debisini taşıma kapasitesi, basınç kaybı, nem giderme performansı ve mekanik yükler birlikte dikkate alınarak yapılır.

Ayrılan Su Nereye Gider?

Nem ayırıcılar ve buhar kurutucularda ayrılan su, reaktör kabının içindeki drenaj yolları üzerinden aşağı yönlendirilir. Bu su, kabın çevresindeki aşağı akış bölgesine veya tasarıma özgü geri dönüş yollarına katılarak dolaşıma yeniden girer. Böylece buharla birlikte taşınabilecek sıvı suyun önemli bir bölümü sistem içinde tutulur.

Bu geri dönüş düzeni, reaktör kabındaki su envanterinin ve akışın sürekliliğinin korunmasına katkı sağlar. Ancak ayrılan suyun izlediği yolun ayrıntıları, nem ayırıcı ve kurutucu tasarımına göre farklılık gösterebilir.

Nem Taşınması ve Tasarım Performansı

Ayırıcı ve kurutucuların performansı yalnızca buharın ne kadar kuru olduğuyla değerlendirilmez. Akış koşulları, ayırma verimi, basınç kaybı ve bileşenlerin mekanik dayanımı da önemlidir. Özellikle yüksek buhar debilerinde, kurutucu yüzeyleri üzerinde oluşan statik ve değişken akış yükleri tasarım ve yapısal değerlendirmelerde dikkate alınmalıdır.

Santralin gücünün artırılması gibi işletme değişikliklerinde, buhar debisi ve akış alanındaki koşullar değişebilir. Bu durum, nem ayırıcı ve kurutucuların kapasitesinin, basınç kaybının ve yapısal bütünlüğünün yeniden değerlendirilmesini gerektirebilir. İlgili çalışmalar, akış analizi, hesaplamalı akışkanlar dinamiği (CFD) ve tasarıma özgü deneysel verilerden yararlanabilir.

BWR'de Buharın Türbine Ulaşması

Nem ayırma ve kurutma aşamalarından sonra buhar, reaktör kabının üst kısmındaki ana buhar çıkış bağlantılarından ayrılır ve ana buhar hatları üzerinden türbine yönlendirilir. Türbinde buharın enerjisi mekanik dönme enerjisine, jeneratörde ise elektrik enerjisine dönüştürülür.

Türbinden çıkan buhar yoğuşturucuda tekrar suya dönüştürülür. Yoğuşan su, kondensat ve besleme suyu sistemlerinden geçirilerek reaktör kabına geri gönderilir. Böylece BWR'nin doğrudan buhar çevrimi tamamlanır.

Özet

BWR reaktör kabının üst bölümündeki nem ayırıcılar ve buhar kurutucular, çekirdekten gelen su-buhar karışımındaki sıvı su damlacıklarını iki aşamada azaltır. Ayrılan su reaktör kabındaki dolaşıma geri döner; daha düşük nem içeriğine sahip buhar ise ana buhar hattından türbine gönderilir.

Bu sistemin doğru çalışması; türbinin korunması, buhar kalitesinin sağlanması ve reaktör içi akışın uygun biçimde sürdürülmesi açısından önemlidir. Nem giderme performansı, basınç kaybı ve kurutucu yapısının dayanımı birlikte değerlendirilmelidir. Ekipmanların geometrisi ve performans gereksinimleri, BWR tasarımına göre farklılık gösterebilir.

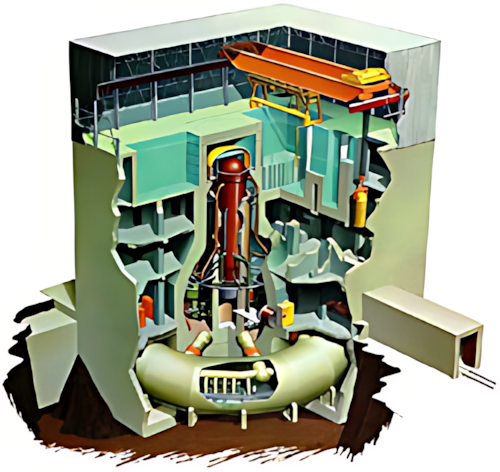

Kaynar Su Reaktöründe (BWR) reaktör basınç kabı, nükleer yakıtın bulunduğu çekirdeği ve soğutucu suyu barındıran, işletme basıncına ve sıcaklığına dayanacak şekilde tasarlanmış temel ekipmanlardan biridir. Kabın işlevi yalnızca yakıtı muhafaza etmek değildir. Reaktör içindeki su-buhar akışının düzenlenmesi, çekirdek bileşenlerinin desteklenmesi ve çeşitli güvenlik sistemlerinin çalışmasına olanak sağlanması da bu yapıyla ilişkilidir.

Reaktör kabının içindeki yakıt demetleri, çekirdek destek yapıları, su dağıtım bileşenleri, nem ayırıcılar ve buhar kurutucular birlikte çalışır. Bu bileşenlerin düzeni, suyun çekirdek boyunca dolaşmasını, fisyon sonucu oluşan ısının uzaklaştırılmasını ve üretilen buharın ana buhar hattına yönlendirilmesini sağlar.

Basınç Sınırının Oluşturulması

Reaktör kabının ilk görevlerinden biri, soğutucuyu normal işletme koşullarında gerekli basınç ve sıcaklık altında tutmaktır. BWR'de su, reaktör kabının içinde kaynadığından kap hem sıvı suyu hem de buharı içeren bir çalışma ortamına maruz kalır. Silindirik gövde, üst ve alt başlıklar, kaynaklar, flanşlar ve bağlantı nozulları bu basınç sınırının temel parçalarını oluşturur.

Bu sınırın bütünlüğü, soğutucunun kontrolsüz biçimde dışarı çıkmasının önlenmesi ve reaktörün tasarım koşulları içinde çalışması bakımından önemlidir. Bu nedenle malzeme özellikleri, kaynak kalitesi, yorulma, korozyon ve işletme sırasında oluşabilecek malzeme yaşlanması düzenli değerlendirme ve denetim konularıdır.

Reaktör Çekirdeğinin ve İç Bileşenlerin Desteklenmesi

Reaktör kabının içinde yakıt demetleri ve çekirdeği destekleyen çeşitli yapısal bileşenler bulunur. Bunlar yakıt demetlerinin tasarlanan konumda tutulmasına, soğutucu akışının uygun kanallardan geçmesine ve kontrol çubuklarının çekirdeğe doğru hareket etmesine yardımcı olur.

BWR tasarımlarında çekirdek çevresindeki çekirdek kılıfı (core shroud), çekirdek destek plakaları, yakıt destekleri ve kılavuz yapılar, akışın yönlendirilmesi ve yakıtın mekanik olarak desteklenmesi açısından önemlidir. İç bileşenlerin kesin düzeni, reaktörün tasarımına ve nesline göre değişebilir.

Soğutucu Suyun Dolaşımına Olanak Sağlanması

Reaktör kabı, soğutucu suyun çekirdek çevresinde ve çekirdek içindeki akış yollarında dolaşabildiği hacmi barındırır. Besleme suyu sisteme verilir; su, tasarıma bağlı akış yollarından geçerek çekirdeğe ulaşır ve yakıt çubuklarında açığa çıkan ısıyı alır.

Geleneksel zorlanmış dolaşımlı BWR tasarımlarında resirkülasyon pompaları ve jet pompaları akışın düzenlenmesinde rol oynayabilir. Bazı gelişmiş tasarımlarda ise farklı pompa yerleşimleri veya doğal dolaşım yaklaşımı kullanılır. Bu nedenle bütün BWR'lerde aynı dolaşım düzeninin bulunduğu varsayılmamalıdır.

Fisyon Isısının Soğutucuya Aktarılması

Yakıt içindeki fisyon tepkimeleri sonucunda açığa çıkan enerji, yakıt peletlerinden yakıt çubuğu kaplamasına ve buradan soğutucu suya aktarılır. Reaktör kabının içinde bu ısı aktarımının gerçekleştiği çekirdek bölgesi bulunur. Soğutucu su, yakıttan aldığı enerjiyle ısınır ve BWR işletme koşullarında çekirdek boyunca ilerlerken bir bölümü buhara dönüşür.

Reaktör Kalbinden yükselen akışın sıvı su ve buhardan oluşması, BWR'nin temel termohidrolik özelliklerinden biridir. Buhar oranı; akış, basınç, ısı aktarımı ve nötronların yavaşlatılması üzerinde etkili olabilir. Bu nedenle çekirdek içindeki su-buhar dağılımı, reaktörün nötronik ve termohidrolik analizlerinde birlikte değerlendirilir.

Buhar-Su Karışımının Üst Bölüme Taşınması

Reaktör Kalbinden çıkan iki fazlı karışım, reaktör kabının üst bölümündeki nem ayırıcı ve buhar kurutucu düzeneklerine ulaşır. Bu bileşenler, buharla birlikte taşınan sıvı damlacıklarını aşamalı olarak azaltır. Daha düşük nem içeriğine sahip buhar, ana buhar hatları üzerinden türbine gönderilir.

Nem ayırıcılar ve kurutucuların görevi, buharı bütün radyoaktif maddelerden arındırmak değildir. BWR'nin doğrudan buhar çevrimi nedeniyle ana buhar sistemi, işletme koşullarına ve radyoaktif maddelerin davranışına bağlı olarak radyolojik açıdan önem taşıyabilir.

Güvenlik Sistemleriyle Etkileşim

Reaktör kabı ve iç bileşenleri, acil durum soğutma sistemlerinin bazı bölümleriyle de doğrudan ilişkilidir. BWR tasarımına bağlı olarak çekirdek püskürtme hatları, soğutucu enjeksiyon bağlantıları ve ilgili dağıtım bileşenleri kabın içinde bulunabilir. Bu düzenekler, belirli kaza koşullarında çekirdeğe su ulaştırılmasına ve yakıtın soğutulmasına yardımcı olur.

Reaktör kabı tek başına bütün kaza koşullarını yönetmez. Güvenlik; kabın ve iç bileşenlerin bütünlüğü, acil çekirdek soğutma sistemleri, basınç kontrolü, muhafaza yapısı, elektrik ve kontrol sistemleri ile işletme prosedürlerinin birlikte çalışmasına dayanır.

Reaktör Kabının Yaşlanması ve Denetimi

Reaktör kabı, yüksek sıcaklık, basınç, nötron ışınlaması ve su kimyası gibi etkenlere maruz kalır. Zaman içinde malzeme özelliklerinde değişim, korozyon veya belirli bölgelerde çatlak oluşumu gibi konuların değerlendirilmesi gerekebilir. Nötron ışınlaması çelikte gevrekleşmeye neden olabilir; bunun derecesi malzeme bileşimine, ışınlama koşullarına ve işletme geçmişine bağlıdır.

Bu nedenle basınç kabının güvenli kullanım ömrü, yalnızca üretim sırasında belirlenen bir süreye dayanmaz. Muayeneler, malzeme gözetim programları, işletme verileri ve mevzuat gerekleri birlikte değerlendirilir. Uygun denetim yöntemleri ve kabul kriterleri, tesisin lisanslama temelinde tanımlanır.

Kaynar Su Reaktöründe (BWR) reaktör basınç kabı, nükleer yakıtın ve soğutucunun sınırlandırılmasını sağlayan, nükleer güvenlik açısından önemli bir ekipmandır. Reaktör kabı; yüksek basınç, sıcaklık, nötron ışınlaması ve işletme koşullarının oluşturduğu mekanik ve termal etkilere dayanacak biçimde tasarlanır.

Bununla birlikte, reaktör kabının sağlam olması tek başına nükleer güvenliğin sağlandığı anlamına gelmez. Güvenlik; yakıt kaplaması, reaktör soğutucu basınç sınırı, muhafaza sistemi, acil durum soğutma sistemleri, kontrol ve koruma sistemleri ile işletme prosedürlerinin birlikte değerlendirilmesini gerektirir.

Radyoaktif Maddelerin Sınırlandırılması

Reaktörde radyoaktif maddeler başta yakıt olmak üzere, soğutucu ve bazı yardımcı sistemler içerisinde bulunabilir. Bu maddelerin çevreye ulaşmasını önlemek için farklı fiziksel bariyerlerden ve mühendislik sistemlerinden yararlanılır. Bu bariyerlerin görevleri birbirinden farklıdır; hiçbirinin tek başına bütün kaza senaryolarına karşı mutlak koruma sağladığı varsayılmaz.

Basınç Kabının Yapısal Bütünlüğü

Reaktör basınç kabı, işletme sırasında basınç ve sıcaklık değişimleri, termal gerilmeler, mekanik yükler ve nötron ışınlaması gibi etkilere maruz kalır. Tasarım ve işletme değerlendirmelerinde bu etkilerin zaman içindeki birikimi dikkate alınır.

Kabın gövdesi, başlıkları, kaynakları, flanşları ve bağlantı nozulları farklı gerilme ve muayene gereksinimlerine sahip olabilir. Malzeme seçimi, imalat kalitesi, kaynak işlemleri, işletme koşulları ve periyodik muayeneler basınç sınırının bütünlüğünün korunmasında birlikte rol oynar.

Reaktör Kabı ve Soğutmanın Sürekliliği

Reaktör kabı, çekirdeğin ve soğutucunun sınırlandırıldığı hacmi oluşturur. Ancak çekirdeğin güvenli biçimde soğutulması; uygun akış koşullarına, soğutucu envanterinin korunmasına ve gerekli durumlarda güvenlik sistemlerinin çalışmasına bağlıdır.

Soğutucu kaybı veya dolaşımın bozulması gibi olaylarda tasarıma özgü acil durum çekirdek soğutma sistemleri, çekirdeğe su sağlamak ve yakıt sıcaklıklarını kontrol altında tutmak amacıyla devreye girebilir. Bu sistemlerin düzeni, kapasitesi ve çalışma koşulları BWR'nin tasarımına göre farklılık gösterir.

İşletme, Denetim ve Güvenlik Değerlendirmesi

Reaktör kabının güvenliği yalnızca tasarım aşamasında gösterilen dayanımla sınırlı değildir. İşletme boyunca ekipmanın durumu izlenir; muayene bulguları, malzeme gözetim sonuçları, işletme geçmişi ve ilgili mevzuat gerekleri birlikte değerlendirilir.

• Periyodik muayeneler: Kabın erişilebilir bölgeleri, kaynakları ve güvenlik açısından önemli bağlantıları uygun muayene yöntemleriyle değerlendirilir.
• Malzeme gözetimi: Işınlamanın malzeme özelliklerine etkisi, ilgili tasarım ve lisanslama gereklerine göre izlenir.
• İşletme sınırları: Basınç, sıcaklık ve geçiş koşulları, ilgili işletme dokümanlarında tanımlanan sınırlar içinde tutulur.
• Güvenlik analizi: Normal işletme, öngörülen işletme olayları ve kaza koşulları için kabın ve ilişkili sistemlerin davranışı değerlendirilir.
• Yaşlanma yönetimi: Zamanla oluşabilecek malzeme bozulmaları belirlenir ve güvenli işletmenin sürdürülmesine yönelik önlemler uygulanır.

Genel Değerlendirme

BWR reaktör kabı, çekirdeği ve soğutucuyu barındıran önemli bir basınç sınırı olmasının yanı sıra, reaktörün termohidrolik davranışı ve çeşitli güvenlik sistemleriyle yakından ilişkili bir yapıdır. Bununla birlikte nükleer güvenlik, tek bir ekipmanın dayanımına indirgenemez.

Yakıtın bütünlüğünün korunması, soğutucunun sınırlandırılması, artık ısının uzaklaştırılması, muhafaza sisteminin işlevini yerine getirmesi ve farklı güvenlik katmanlarının kullanılabilirliği, birlikte ele alınması gereken temel konulardır. Reaktör kabının tasarımı ve işletme ömrü boyunca güvenliğinin korunması bu bütüncül yaklaşımın önemli bir parçasıdır.

Kaynar Su Reaktöründe (BWR) reaktör basınç kabı; nükleer yakıtı, soğutucuyu ve çekirdek içindeki çeşitli bileşenleri barındıran temel ekipmanlardan biridir. Basınç sınırının korunması, çekirdek çevresindeki akışın düzenlenmesi ve buhar üretim sürecinin gerçekleşmesi açısından önemli bir rol oynar.

Birbirine Bağlı İşlevler

Reaktör kabının işlevleri birbirinden bağımsız değildir. Yakıt demetlerinin desteklenmesi, soğutucunun çekirdek boyunca dolaşması, fisyon ısısının suya aktarılması ve oluşan buharın üst bölümlere taşınması aynı sistem içinde gerçekleşen bağlantılı süreçlerdir.

Güvenlik Açısından Hatırlanması Gerekenler

• Reaktör kabının basınç sınırı bütünlüğü, güvenli işletmenin temel gerekliliklerinden biridir.
• Nötron ışınlaması, korozyon, yorulma ve işletme koşulları malzeme bütünlüğünün değerlendirilmesini gerekli kılar.
• Reaktör durdurulduktan sonra da yakıtta artık ısı oluşmaya devam eder; bu nedenle soğutmanın sürdürülmesi gerekir.
• Reaktör kabı tek başına bütün güvenlik işlevlerini yerine getirmez. Güvenlik sistemleri, muhafaza yapısı ve diğer fiziksel bariyerler birlikte değerlendirilmelidir.

Sonuç olarak BWR reaktör kabı, yalnızca yakıtın yerleştirildiği bir basınçlı kap değil; ısı üretimi, soğutucu dolaşımı, buhar oluşumu ve güvenliğin sürdürülmesiyle yakından ilişkili temel bir nükleer sistem bileşenidir. Kabın yapısal bütünlüğünün korunması ve ilişkili sistemlerin tasarlandıkları işlevleri yerine getirmesi, santralin güvenli işletilmesi açısından birlikte önem taşır.
