1. Resirkülasyon Sisteminin Temel Görevi
Kaynar su reaktörlerinde (BWR), reaktör kalbinde oluşan ısının
uzaklaştırılması ve çekirdek içerisindeki soğutucu akışının
uygun koşullarda sürdürülmesi gerekir. Bu amaçla kullanılan
resirkülasyon sistemi, özellikle klasik zorlanmış dolaşımlı
BWR tasarımlarında, reaktör kabındaki suyun dolaşımını ve
çekirdekten geçen soğutucu debisini düzenlemeye yardımcı olur.
Yoğuşturucudan dönen su, kondens ve besleme suyu sistemleri
üzerinden yeniden reaktör kabına gönderilir. Resirkülasyon
sistemi ise bundan farklı olarak, reaktör kabı içerisindeki
suyun dolaşımını sağlayarak çekirdek üzerinden geçen akışı
etkiler. Bu iki sistem birlikte çalışsa da görevleri aynı değildir.
Besleme suyu ile resirkülasyon arasındaki fark
Besleme suyu sistemi: Türbin çıkışındaki
buharın yoğuşturulmasıyla elde edilen suyu, gerekli pompalama
ve ısıtma aşamalarından sonra reaktör kabına geri taşır.
Resirkülasyon sistemi: Klasik zorlanmış
dolaşımlı BWR tasarımlarında reaktör kabı içerisindeki
suyun dolaşımını ve çekirdekten geçen soğutucu debisini
düzenlemeye yardımcı olur.

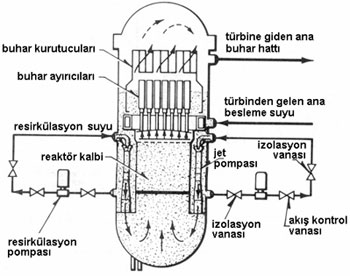

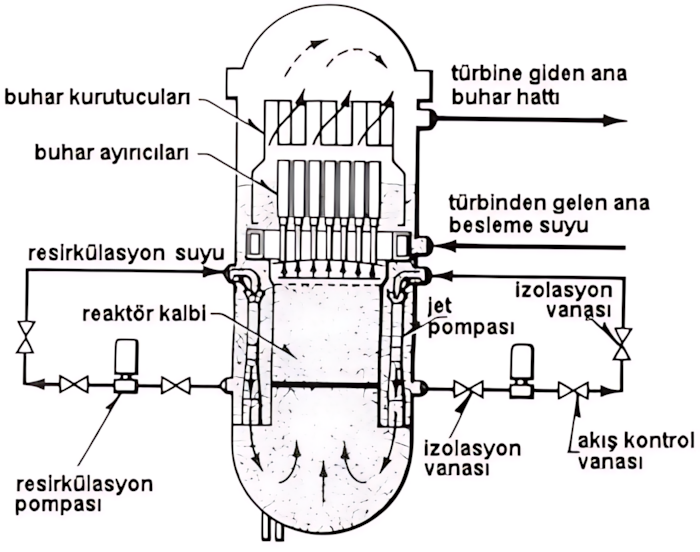

Klasik BWR tasarımlarında çalışma prensibi
Klasik haricî resirkülasyon döngülerine sahip BWR tasarımlarında,
reaktör kabının alt bölümünden alınan su, resirkülasyon
pompalarıyla dolaştırılır ve jet pompaları aracılığıyla
çekirdek girişindeki akışa katkıda bulunur. Jet pompaları,
yüksek hızlı bir tahrik akışının etkisiyle çevredeki suyu
da harekete geçirerek toplam dolaşımı artırır.
Bu düzen, çekirdekten geçen su debisinin belirli sınırlar
içinde değiştirilmesine imkân verir. Gerçek boru güzergâhları,
pompa sayısı, jet pompası düzeni ve kontrol elemanları
reaktör modeline göre değişebilir.
Su Dolaşımı
Resirkülasyon sistemi, klasik tasarımlarda
reaktör kabındaki suyun çekirdek üzerinden
yeniden dolaştırılmasına yardımcı olur.
Debi Kontrolü
Pompa çalışma koşulları ve akış kontrol elemanları,
tasarıma bağlı olarak çekirdekten geçen soğutucu
debisinin değiştirilmesini sağlar.
Kaynama Koşulları
Reaktör Kalbi debisi, yakıttan suya ısı aktarımını,
buhar boşluklarının dağılımını ve termal-hidrolik
çalışma koşullarını etkiler.
Reaktör Kalbi debisi ile reaktör gücü arasındaki ilişki
BWR çekirdeğinde su kaynadıkça sıvı-buhar karışımı oluşur.
Bu karışımdaki buhar boşluklarının hacimsel oranı,
boşluk oranı (void fraction) olarak adlandırılır. Reaktör Kalbi
debisinin değiştirilmesi, buharın oluşumu ve taşınması
üzerinden boşluk oranını etkileyebilir.
Yaygın BWR tasarımlarında çekirdekteki boşluk oranının
değişmesi, suyun nötronları yavaşlatma özelliğini de
etkiler. Bu nedenle resirkülasyon debisinin ayarlanması,
reaktör gücünün işletme sırasında kontrol edilmesine
katkıda bulunabilir. Ancak bu etki, kontrol çubuklarının
ve diğer reaktör kontrol sistemlerinin yerine geçen
bağımsız bir güvenlik işlevi olarak değerlendirilmemelidir.
Boşluk oranı neden önemlidir?
Su, BWR çekirdeğinde hem soğutucu hem de nötron
yavaşlatıcı olarak görev yapar. Buhar boşluklarının
artması, sıvı su miktarını ve dolayısıyla nötron
yavaşlatma koşullarını değiştirir. Geleneksel BWR
tasarımlarında bu etki genellikle negatif boşluk
reaktivite katsayısıyla ilişkilidir; ayrıntılar
çekirdek tasarımına ve çalışma koşullarına bağlıdır.
Her BWR'de aynı resirkülasyon sistemi bulunmaz
BWR ailesindeki tasarımlar, çekirdek dolaşımını sağlamak
için farklı çözümler kullanır. Bu nedenle haricî pompalar
ve jet pompaları, bütün kaynar su reaktörlerinin ortak
özelliği gibi sunulmamalıdır.
| Tasarım yaklaşımı |
Dolaşım yöntemi |
Temel özellik |
| Klasik zorlanmış dolaşımlı BWR |
Haricî resirkülasyon pompaları ve jet pompaları |
Reaktör Kalbi debisinin işletme sırasında
değiştirilmesine imkân verir.
|
| ABWR |
Reaktör kabı içine yerleştirilmiş resirkülasyon pompaları |
Haricî resirkülasyon döngülerini azaltan
farklı bir sistem düzeni kullanır.
|
| ESBWR |
Doğal dolaşım |
Pompa yerine sıcaklık ve yoğunluk farklarının
oluşturduğu kaldırma etkisinden yararlanır.
|
Doğal dolaşım ile zorlanmış dolaşım aynı şey değildir
Doğal dolaşımlı tasarımlarda soğutucu akışı esas olarak
sıcaklık ve yoğunluk farklarıyla oluşan basınç farkından
kaynaklanır. Zorlanmış dolaşımlı tasarımlarda ise pompalar
akışı sürdürmek ve düzenlemek için kullanılır. Bu farklılık,
reaktörün hidrolik tasarımını, işletme davranışını ve
güç kontrol yöntemlerini etkiler.
Genel değerlendirme
Resirkülasyon sistemi, klasik BWR tasarımlarında çekirdek
soğutucu debisini düzenleyerek kaynama koşullarını ve
boşluk oranını etkiler. Bu özellik, reaktörün işletme
davranışı ve güç kontrolü açısından önemlidir. Ancak
sistemin yapısı reaktör modeline göre değişir; ABWR ve
ESBWR gibi tasarımlar farklı dolaşım çözümleri kullanır.
2. Resirkülasyon Pompaları
Klasik zorlanmış dolaşımlı BWR tasarımlarında resirkülasyon
pompaları, reaktör kabındaki suyun dolaşımını sağlayan ve
çekirdekten geçen soğutucu debisinin düzenlenmesine yardımcı
olan temel ekipmanlardır. Bu sistem, yalnızca suyu dolaştırmakla
kalmaz; çekirdekteki kaynama koşullarını ve reaktörün güç
kontrol davranışını da etkiler.
Yaygın klasik tasarımlarda pompalar, reaktör kabından alınan
suyu haricî resirkülasyon döngüleri üzerinden dolaştırır.
Bu akış, reaktör kabı içindeki jet pompalarına tahrik akışı
sağlayabilir. Jet pompaları çevredeki suyu da harekete
geçirerek çekirdek girişindeki toplam akışı artırır.
Pompa sayısı, döngü düzeni ve kontrol yöntemi reaktör
tasarımına göre değişebilir.
Debi değişimi reaktör gücünü nasıl etkiler?
Reaktör Kalbi içerisindeki su ısı aldıkça kaynama meydana gelir
ve sıvı-buhar karışımındaki buhar boşluklarının oranı değişir.
Resirkülasyon debisinin artırılması, diğer koşullar aynı
kaldığında çekirdekten geçen su miktarını artırır ve genellikle
buhar boşluğu oranını azaltır. Bu durum nötronların
yavaşlatılmasını etkileyerek reaktivitenin ve reaktör
gücünün yükselmesine katkıda bulunabilir.
Debinin azaltılması ise genellikle çekirdekte daha fazla
buhar boşluğu oluşmasına ve reaktivitenin azalmasına
neden olur. Bu nedenle resirkülasyon debisi, belirli BWR
tasarımlarında işletme gücünü ayarlamak için kullanılan
önemli parametrelerden biridir.
Debi Artışı
Reaktör Kalbinden geçen soğutucu akışı artar. Diğer
koşullar sabitken buhar boşluğu oranı genellikle
azalır ve reaktivite artışı üzerinden reaktör
gücü yükselmeye eğilim gösterebilir.
Akışın Düzenlenmesi
Pompa hızı veya ilgili akış kontrol düzeni,
tasarıma bağlı olarak çekirdek debisinin
değiştirilmesini sağlar.
Debi Azalışı
Reaktör Kalbi akışı azalınca buhar boşluğu oranı
genellikle artar. Bunun sonucunda reaktivite
ve reaktör gücü düşmeye eğilim gösterebilir.
Değişken hızlı pompalar
Bazı BWR tasarımlarında resirkülasyon pompası hızı
değiştirilerek çekirdek debisi kontrol edilir. Pompa
hızı ile debi arasındaki ilişki, pompa karakteristiklerine,
sistem direncine ve çalışma koşullarına bağlıdır.
Dolayısıyla pompa hızı değişimi ile reaktör gücü arasında
bütün çalışma noktalarında geçerli tek bir doğrusal
ilişki bulunduğu varsayılmamalıdır.
Pompa kontrolü ve güç kontrolünün sınırları
Resirkülasyon debisiyle güç kontrolü, kontrol çubuklarının
hareketinden farklı bir mekanizmaya dayanır. Debi değişimi,
çekirdekteki buhar boşluklarını ve nötron yavaşlatma
koşullarını etkiler; kontrol çubukları ise nötronları
soğurarak reaktiviteyi doğrudan değiştirir. İşletme
sırasında bu yöntemler, reaktörün tasarımına ve kontrol
stratejisine göre birlikte kullanılır.
Tasarım farklılıkları
Bu açıklama, esas olarak zorlanmış dolaşımlı BWR
tasarımlarının çalışma prensibini anlatır. ABWR gibi
bazı tasarımlarda reaktör kabı içine yerleştirilmiş
resirkülasyon pompaları kullanılır. ESBWR ise doğal
dolaşıma dayanır; bu nedenle haricî resirkülasyon
pompalarının hızını değiştirerek güç kontrolü anlatımı
bu tasarıma doğrudan uygulanamaz.
Resirkülasyon pompası bir güvenlik kapatma sistemi değildir
Resirkülasyon debisinin değiştirilmesi, normal işletmede
güç kontrolüne katkıda bulunabilir; ancak bu işlem
reaktörün hızlı kapatılmasıyla aynı değildir. Acil
kapatma, reaktör koruma sistemi tarafından başlatılan
kontrol çubuklarının hızlı sokulması gibi ayrı güvenlik
işlevlerine dayanır. Bazı BWR tasarımlarında resirkülasyon
pompalarının durdurulması belirli geçici durumlarda
reaktiviteyi azaltmaya yardımcı olabilir; bu durum,
pompa durdurmanın her koşulda tek başına güvenli
kapatma sağladığı şeklinde yorumlanmamalıdır.
Genel değerlendirme
Resirkülasyon pompaları, klasik BWR tasarımlarında çekirdek
debisinin düzenlenmesine ve işletme gücünün belirli bir
aralıkta kontrol edilmesine katkıda bulunur. Debi değişimi,
çekirdekteki buhar boşluğu oranını ve nötronik koşulları
etkilediği için reaktör gücü üzerinde sonuç doğurur.
Ancak bu etki; reaktör tasarımına, çalışma noktasına ve
diğer kontrol sistemlerinin durumuna bağlı olarak
değerlendirilmelidir.
Jet pompaları, klasik zorlanmış dolaşımlı BWR (Kaynar Su
Reaktörü) tasarımlarında çekirdekten geçen soğutucu akışını
artırmak için kullanılan, reaktör kabı içine yerleştirilmiş
hidrolik bileşenlerdir. Resirkülasyon pompalarından gelen
yüksek hızlı suyu kullanarak reaktör kabının çevresindeki
bölgede bulunan ilave suyu da akışa katarlar. Böylece
çekirdekten geçen toplam soğutucu debisinin artırılmasına
yardımcı olurlar.
Jet pompalarının önemli özelliklerinden biri, pompanın
kendi içinde dönen bir çark veya hareketli mekanik parça
bulunmamasıdır. Bununla birlikte jet pompaları, resirkülasyon
pompalarıyla birlikte çalışan pasif birer boru parçasından
ibaret değildir; nozül, karışım bölümü, difüzör ve taşıyıcı
bağlantılar gibi hidrolik ve yapısal bileşenlerden oluşurlar.

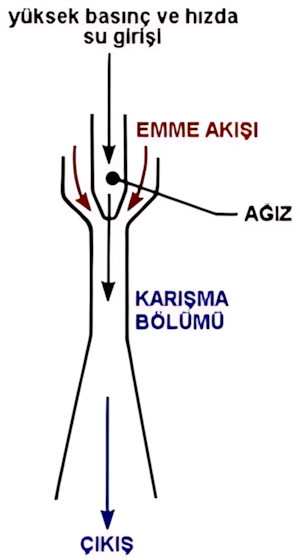

Jet pompasının temel bileşenleri
Nozül
Resirkülasyon pompasından gelen tahrik suyu,
daralan nozül kesitinden geçerken yüksek hıza ulaşır.
Bu bölgede oluşan düşük statik basınç, çevredeki
suyun emilmesine yardımcı olur.
Karışım Bölümü
Yüksek hızlı tahrik suyu ile çevredeki emilen su
burada karışır. Tahrik akışının momentumu,
ikincil akışa aktarılır ve toplam akış artar.
Difüzör
Karışım difüzörden geçerken akış kesiti genişler
ve hızın bir bölümü basınca dönüştürülür.
Böylece suyun çekirdek girişine doğru ilerlemesi
için gereken basınç koşullarına katkı sağlanır.
Çalışma prensibi
Resirkülasyon pompasından gelen su, jet pompasının nozülüne
yönlendirilir. Nozül çıkışındaki yüksek hızlı akış, çevresindeki
suyun jet pompasına girmesini sağlar. İki akış karışım
bölümünde birleşir; difüzör ise akışın basıncının kısmen
geri kazanılmasına yardımcı olur. Ortaya çıkan toplam akış,
reaktör kabının alt bölgesine ve buradan çekirdeğe yönelir.
Jet pompası neden kullanılır?
Jet pompaları, haricî resirkülasyon döngülerindeki pompa
debisinden daha yüksek bir toplam çekirdek debisi elde
edilmesine yardımcı olur. Böylece çekirdek akışı,
reaktör kabı içinde çok sayıda jet pompası üzerinden
dağıtılabilir. Tahrik akışı ile toplam çıkış akışı
arasındaki oran, jet pompasının performansını
değerlendirmede kullanılan temel ölçütlerden biridir.
Jet pompası sayısı ve yerleşimi
BWR tasarımına bağlı olarak reaktör kabının çevresinde
birden fazla jet pompası bulunur. NRC'nin açıkladığı
geleneksel GE BWR tasarımlarında, en erken santraller
dışındaki örneklerde genellikle 16–24 jet pompasından
oluşan bir halka düzeni kullanılmıştır. Bazı BWR/4 ve
BWR/6 tasarımlarında 20 jet pompası bulunur.
Jet pompaları genellikle çekirdeğin çevresindeki halka
biçimli bölgede yer alır. Bunların yerleşimi, yükseltici
boruları, bağlantı manifoldu ve reaktör kabı içindeki
akış yolları belirli bir tasarım bütünlüğü oluşturur.
Bu nedenle pompa sayısı veya geometrisi bütün BWR'ler
için aynı kabul edilmemelidir.
Önemli tasarım ayrımı
Jet pompaları bütün BWR modellerinde aynı biçimde
kullanılmaz. Buradaki açıklama, jet pompalarıyla
zorlanmış dolaşım sağlayan geleneksel tasarımları
esas alır. ABWR gibi bazı tasarımlarda iç resirkülasyon
pompaları kullanılır; ESBWR ise doğal dolaşıma dayanır.
İşletme ve bakım açısından önemi
Jet pompalarının hidrolik performansı, çekirdek akışının
dağılımı ve resirkülasyon sisteminin çalışma koşulları
açısından önemlidir. Bağlantı elemanlarında hasar,
yapısal gevşeme, çatlak veya akış performansındaki
beklenmeyen değişiklikler incelenmesi gereken durumlardır.
Bu nedenle tasarıma özgü izleme ve denetim programları
uygulanır.
Yapısal bütünlük neden önemlidir?
NRC, geçmişte bazı BWR santrallerinde jet pompası
tutucu kirişlerinde çatlama ve bağlantı arızaları
yaşandığını belgelemiştir. Bu tür sorunlar, jet
pompasının doğru konumda kalmasını ve reaktör kabı
içindeki su akışının beklenen şekilde dağıtılmasını
etkileyebilir. Bu nedenle jet pompalarının yalnızca
hidrolik performansı değil, destek ve bağlantı
elemanlarının bütünlüğü de önem taşır.
Genel değerlendirme
Jet pompaları, klasik BWR resirkülasyon sisteminde tahrik
akışının momentumundan yararlanarak çevredeki suyu akışa
katan hidrolik bileşenlerdir. Nozül, karışım bölümü ve
difüzör birlikte çalışarak çekirdekten geçen toplam
soğutucu debisinin artırılmasına yardımcı olur. Tasarıma
uygun yerleşim, hidrolik performans ve yapısal bütünlük,
sistemin güvenilir çalışması açısından önemlidir.
4. Jet Pompalarının Çalışma Prensibi
Klasik zorlanmış dolaşımlı BWR tasarımlarında jet pompaları,
resirkülasyon pompalarından gelen tahrik suyunun enerjisinden
yararlanarak reaktör kabı içerisindeki suyun bir bölümünü
de akışa katar. Bu işlem, çekirdekten geçen toplam soğutucu
debisinin artırılmasına yardımcı olur.
Resirkülasyon döngüsünden gelen su, jet pompasının daralan
giriş nozülüne yönlendirilir. Nozül içerisindeki kesit
daralmasıyla akış hızı yükselir ve statik basınç düşer.
Bu basınç farkı, reaktör kabının çevresindeki suyun emiş
bölgesine doğru hareket etmesini sağlar.
İtici akış ve emilen akış
Jet pompasında iki akış bir araya gelir. Resirkülasyon
pompasından gelen yüksek hızlı suya itici akış,
çevredeki suyun emiş bölgesine çekilen kısmına ise
indüklenen akış denir. İtici akışın
momentumu, indüklenen akışa aktarılır ve iki akış
karışım bölümünde birleşir.
İtici Akış
Resirkülasyon pompasından gelen su, nozül
içerisinde hız kazanarak jet pompasının
ana tahrik akışını oluşturur.
İndüklenen Akış
Nozül çevresinde oluşan basınç koşulları,
reaktör kabındaki çevre suyunun emiş bölgesine
girmesini sağlar.
Karışım Bölümü
İki akış burada birleşir ve momentum alışverişi
sonucunda toplam akış, jet pompasının çıkışına
doğru ilerler.
Karışım bölümü ve difüzör
Karışım bölümünde itici ve indüklenen akışlar arasındaki
hız farkı azalırken momentum aktarımı gerçekleşir.
Karışım daha sonra difüzöre girer. Difüzörün genişleyen
kesiti, akış hızının bir bölümünün statik basınca
dönüşmesini sağlar. Böylece suyun alt plenum üzerinden
çekirdeğe doğru ilerlemesine yardımcı olan basınç
koşulları oluşturulur.
Jet pompası nasıl daha fazla su dolaştırır?
Jet pompası, yalnızca resirkülasyon pompasından gelen
suyu aktarmakla kalmaz; çevresindeki suyu da akışa
katar. Bu nedenle jet pompasının toplam çıkış debisi,
itici akış debisinden daha yüksek olabilir.
Bununla birlikte enerji üretilmez. Akışa katılan suyun
hareket enerjisi, itici akışın enerjisinden ve sistemdeki
basınç farklarından yararlanılarak sağlanır. Karışım,
sürtünme ve diğer hidrolik kayıplar nedeniyle enerjinin
bir bölümü geri kazanılamaz.
Çalışma sürecinin özeti
Resirkülasyon pompası
Nozül ve yüksek hızlı itici akış
Çevre suyunun emilmesi
Karışım bölümü
Difüzör
Alt plenum ve reaktör kalbi
Bu akış sırası, klasik jet pompasının temel çalışma
mekanizmasını özetler. Gerçek bileşen geometrisi,
basınç dağılımı ve akış yolları reaktör tasarımına
bağlıdır.
Jet pompasının avantajları ve sınırları
Jet pompasının kendi içinde dönen bir çark veya motor
bulunmaması, reaktör kabı içindeki pompalama bileşeninin
mekanik açıdan sade olmasını sağlar. Bununla birlikte
sistem bütünüyle bakım gerektirmeyen bir yapı değildir.
Jet pompasının bağlantıları, destek elemanları, karışım
bölümü ve difüzörü akış kaynaklı titreşimlere ve yapısal
yüklere maruz kalabilir.
Performansı etkileyen etkenler
- İtici akışın basıncı ve debisi
- Nozül ve karışım bölümünün geometrisi
- İndüklenen akışın miktarı
- Karışım ve difüzör içerisindeki basınç kayıpları
- Reaktör kabındaki akış dağılımı ve çalışma koşulları
Yapısal bütünlük neden izlenir?
Jet pompalarının destekleri ve bağlantıları, akış kaynaklı
titreşim veya malzeme hasarı nedeniyle bozulabilir.
NRC'nin geçmiş BWR olaylarına ilişkin kayıtları,
tutucu kirişlerde çatlama ve jet pompası montaj
sorunlarının denetim ve izleme gerektirdiğini gösterir.
Bu nedenle hidrolik performansın yanında bağlantıların
ve destek elemanlarının bütünlüğü de değerlendirilir.
Genel değerlendirme
Jet pompaları, resirkülasyon pompasından gelen itici akışın
enerjisini kullanarak çevre suyunu akışa katar. Nozül,
karışım bölümü ve difüzörün birlikte çalışması, çekirdekten
geçen toplam soğutucu debisinin artırılmasına yardımcı olur.
Bu düzen, klasik zorlanmış dolaşımlı BWR tasarımlarının
önemli hidrolik bileşenlerinden biridir.
5. Reaktör Kalbi Akışının Oluşturulması
Klasik zorlanmış dolaşımlı BWR tasarımlarında jet pompalarının
en önemli katkılarından biri, resirkülasyon pompalarından
gelen tahrik suyuna çevredeki suyu da katarak çekirdekten
geçen toplam soğutucu debisini artırmalarıdır. Böylece
haricî resirkülasyon pompalarının sağladığı debiden daha
yüksek bir toplam çekirdek akışı elde edilebilir.
Resirkülasyon pompaları, reaktör kabının çevresindeki
suyu alarak basınçlandırır ve jet pompalarının nozullarına
yönlendirir. Nozullardan yüksek hızla çıkan su, jet
pompalarının emiş bölgelerinde çevre suyunun akışa
katılmasını sağlar. İki akış karışım bölümünde birleşir
ve difüzörden geçerek çekirdek girişine yönelir.
Tahrik akışı ve indüklenen akış
Jet pompası sisteminde iki debiyi birbirinden ayırmak
önemlidir:
Tahrik Akışı
Resirkülasyon pompalarının basınçlandırarak
jet pompası nozullarına gönderdiği sudur.
Bu akış, jet pompasının çalışması için
gerekli momentumu ve enerjiyi sağlar.
İndüklenen Akış
Jet pompasının oluşturduğu basınç koşulları
sayesinde çevredeki suyun emilerek tahrik
akışına katılan bölümüdür. Toplam çekirdek
debisinin artırılmasına katkıda bulunur.
Tipik çekirdek debisinin dağılımı
Bazı geleneksel BWR tasarımlarında, nominal çalışma
koşullarında toplam çekirdek debisinin yaklaşık üçte biri
doğrudan resirkülasyon pompalarının sağladığı tahrik
akışından, kalan üçte ikisi ise jet pompalarının indüklediği
akıştan oluşabilir.
Örnek debi dağılımı
Aşağıdaki oranlar, belirli geleneksel BWR tasarımlarında
görülebilen tipik dağılımı açıklamak amacıyla verilmiştir;
herhangi bir santralin doğrulanmış işletme verileri değildir.
Resirkülasyon pompalarından gelen tahrik akışı
Yaklaşık üçte bir (%33)
Jet pompalarının indüklediği akış
Yaklaşık üçte iki (%67)
Bu dağılımda iki akış birlikte toplam çekirdek debisini
oluşturur. Yüzdeler, kütlesel veya hacimsel debinin
aynı referans koşullarında karşılaştırılması esasına
göre değerlendirilmelidir.
Hidrolik kazanç nasıl sağlanır?
Jet pompaları, resirkülasyon pompalarının sağladığı
enerjiyi kullanarak çevredeki suyu da harekete geçirir.
Bu nedenle toplam çekirdek debisi, yalnızca haricî
resirkülasyon pompalarının tahrik debisinden daha yüksek
olabilir. Bu özellik, çekirdek için gereken dolaşımın
daha kompakt bir haricî pompalama düzeniyle sağlanmasına
yardımcı olur.
Temel sonuç
Jet pompaları su veya enerji üretmez. Resirkülasyon
pompalarının sağladığı tahrik akışının enerjisini
kullanarak çevredeki suyu akışa katarlar. Böylece
daha yüksek bir toplam çekirdek debisi elde edilir;
ancak karışım, sürtünme ve diğer hidrolik kayıplar
nedeniyle süreçte enerji kayıpları da oluşur.
Üçte iki oranı her reaktörde geçerli değildir
Yaklaşık üçte iki oranı, belirli geleneksel BWR
tasarımlarının tipik çalışma koşullarını anlatan
bir örnektir. Jet pompası geometrisi, resirkülasyon
sistemi, toplam debi ve işletme koşulları değiştikçe
tahrik akışı ile indüklenen akışın oranı da değişebilir.
Bu nedenle bu oran, bütün BWR modelleri için sabit
bir tasarım değeri olarak kullanılmamalıdır.
Genel değerlendirme
Jet pompalarının hidrolik kazancı, klasik BWR
resirkülasyon sisteminin temel özelliklerinden biridir.
Resirkülasyon pompalarının tahrik akışı ile jet
pompalarının indüklediği akışın birleşmesi, çekirdekten
geçen toplam soğutucu debisini oluşturur. Bu akış,
çekirdek soğutması ve reaktörün termal-hidrolik
davranışı açısından önem taşır.
6. Resirkülasyon Sistemi ve Reaktör Gücü
Kaynar su reaktörlerinde (BWR) reaktör gücü ile çekirdek
içerisindeki buhar boşluğu oranı (void fraction)
arasında önemli bir ilişki bulunur. Su, yakıt elemanlarından
ısı aldıkça kaynar ve sıvı-buhar karışımı oluşur. Buhar
boşluklarının miktarı, suyun nötronları yavaşlatma
özelliğini ve dolayısıyla çekirdeğin nötronik davranışını
etkiler.
Geleneksel BWR tasarımlarında, çekirdek içerisindeki
buhar boşluğu oranının artması genellikle reaktivitenin
azalmasına yol açar. Bu etki negatif boşluk
reaktivite geri beslemesi olarak adlandırılır.
Reaktör gücü arttığında daha fazla buhar oluşması ve bunun
reaktiviteyi azaltıcı yönde etki etmesi, sistemin
kendiliğinden dengeye yönelmesine katkıda bulunur.
Negatif boşluk geri beslemesi
Buhar boşluğu arttığında sıvı su miktarı azalır.
Su, çekirdekte nötronları yavaşlatan başlıca ortam
olduğundan, bu değişim nötronların yavaşlatılmasını
azaltabilir ve reaktiviteyi düşürebilir. Bunun
sonucu, diğer koşullara bağlı olarak reaktör gücünün
artışını sınırlayan bir geri besleme oluşmasıdır.
Resirkülasyon debisi güç kontrolünü nasıl etkiler?
Zorlanmış dolaşımlı BWR tasarımlarında resirkülasyon
debisi artırıldığında, diğer koşullar aynı kaldığı sürece
çekirdekten geçen soğutucu akışı genellikle artar.
Bu durum buhar boşluğu oranını azaltabilir; daha fazla
sıvı su bulunması nötronların yavaşlatılmasını artırarak
reaktiviteyi ve reaktör gücünü yükseltmeye katkıda bulunabilir.
Resirkülasyon debisinin azaltılması ise genellikle
çekirdekteki buhar boşluğu oranını artırır ve reaktiviteyi
azaltıcı yönde etki eder. Bu yöntem, uygun tasarımlarda
normal işletme sırasında güç seviyesinin belirli bir
aralıkta ayarlanmasına yardımcı olur.
Daha Yüksek Debi
Resirkülasyon akışı artırıldığında çekirdekten
geçen su miktarı artar. Uygun çalışma koşullarında
buhar boşluğu oranı azalabilir.
Daha Az Buhar Boşluğu
Buhar boşluğunun azalması, sıvı su miktarını
ve nötronların yavaşlatılma koşullarını değiştirir.
Bu değişim reaktiviteyi artırıcı yönde etki
gösterebilir.
Güç Artışı Eğilimi
Reaktivitedeki artış, çekirdek gücünün
yükselmesine katkıda bulunabilir. Yeni güç
seviyesinde oluşan buhar boşlukları sistemi
yeniden dengeye yönlendirir.
Güç kontrolü ve negatif geri besleme birlikte çalışır
Resirkülasyon debisi değiştirildiğinde çekirdek debisi,
buhar oluşumu, reaktivite ve güç arasında birbirini
etkileyen bir süreç meydana gelir. Güç artışı daha fazla
buhar üretimine yol açar; artan buhar boşluğu ise negatif
reaktivite geri beslemesi oluşturarak güç artışını
sınırlandırmaya katkıda bulunur.
Basitleştirilmiş neden-sonuç zinciri
Resirkülasyon debisi artar
Buhar boşluğu genellikle azalır
Reaktivite artabilir
Reaktör gücü yükselmeye eğilim gösterir
Güç yükseldikçe daha fazla buhar oluşur. Bu yeni buhar
boşlukları, negatif boşluk katsayısı nedeniyle reaktiviteyi
azaltıcı yönde etki ederek yeni bir çalışma dengesinin
oluşmasına katkıda bulunur.
Bu ilişki bütün koşullarda aynı değildir
Yukarıdaki zincir, geleneksel BWR tasarımlarındaki
genel eğilimi açıklar. Gerçek güç-debi ilişkisi;
çekirdek tasarımına, kontrol çubuklarının konumuna,
yakıt çevrimine, basınca ve mevcut işletme noktasına
bağlıdır. Bu nedenle debideki belirli bir değişimin
gücü ne kadar değiştireceği, santralin tasarım ve
işletme verileriyle değerlendirilmelidir.
Resirkülasyon kontrolünün sınırları
Resirkülasyon debisi, uygun BWR tasarımlarında normal
işletme sırasında kullanılan güç kontrol araçlarından
biridir. Ancak reaktörün tüm güç aralığında tek kontrol
yöntemi değildir. Kontrol çubukları, reaktör basıncı,
besleme suyu debisi ve diğer kontrol sistemleri de
işletme davranışını etkiler.
Güç kontrolü, hızlı reaktör kapatması değildir
Resirkülasyon debisinin değiştirilmesiyle yapılan
normal güç ayarı, reaktör koruma sisteminin hızlı
kapatma işlevinden farklıdır. Acil durumda reaktörün
kapatılması, tasarıma göre kontrol çubuklarının
hızlı biçimde sokulması gibi ayrı koruma işlevleriyle
gerçekleştirilir. Negatif boşluk geri beslemesi de
bu koruma sistemlerinin yerine geçmez.
Genel değerlendirme
BWR teknolojisinde resirkülasyon debisi, çekirdek içerisindeki
buhar boşluklarını etkileyerek reaktivite ve reaktör gücü
üzerinde değişiklik oluşturabilir. Negatif boşluk geri
beslemesi ise buhar oluşumundaki artışın reaktiviteyi
azaltıcı yönde etki etmesini sağlar. Bu iki mekanizma,
BWR'nin normal işletme ve güç kontrol davranışının
anlaşılmasında temel öneme sahiptir.
7. Resirkülasyon Sistemi Bir Soğutma Sistemi midir?
Evet. Resirkülasyon sistemi, BWR tipi kaynar su reaktörlerinde
soğutucunun dolaşımına katkıda bulunur ve çekirdekten geçen
akışın düzenlenmesinde önemli rol oynar. Ancak bu sistemi
yalnızca bir soğutma sistemi olarak tanımlamak eksik kalır.
Klasik zorlanmış dolaşımlı BWR tasarımlarında resirkülasyon
debisi, çekirdekteki kaynama koşullarını ve buhar boşluğu
oranını etkileyerek reaktörün normal işletme davranışına
da katkıda bulunur.
Resirkülasyon sistemi ile acil çekirdek soğutma sistemleri
aynı amaçla çalışan, birbirinin yerine geçebilen sistemler
değildir. Resirkülasyon sistemi normal işletmede çekirdek
dolaşımını düzenlerken, güvenlik sistemleri belirli arıza
ve kaza koşullarında reaktör kabındaki su envanterinin
korunması, çekirdeğin soğutulması ve artık ısının
uzaklaştırılması gibi işlevleri yerine getirir.
Soğutucu Dolaşımı
Resirkülasyon sistemi, klasik zorlanmış dolaşımlı
tasarımlarda suyun çekirdek üzerinden dolaşımına
ve soğutucu debisinin düzenlenmesine katkıda bulunur.
Normal İşletme ve Güç Kontrolü
Debi değişimleri çekirdekteki buhar boşluğu oranını
etkileyebilir. Bu etki, uygun BWR tasarımlarında
reaktör gücünün normal işletme sırasında
ayarlanmasına katkıda bulunur.
Acil Durum Güvenliği
Kaza koşullarında çekirdeğin soğutulması ve
artık ısının uzaklaştırılması, tasarıma özgü
güvenlik sistemleri ve işletme prosedürleriyle
sağlanır.
Normal işletme ile kaza koşullarını ayırmak
| İşlev |
Temel amaç |
Örnek sistem veya bileşen |
| Normal soğutucu dolaşımı |
Reaktör Kalbinden geçen akışı ve termohidrolik
çalışma koşullarını düzenlemek.
|
Resirkülasyon pompaları ve jet pompaları
bulunan klasik BWR tasarımları.
|
| Acil çekirdek soğutması |
Belirli kaza koşullarında reaktör kabındaki
su envanterini ve çekirdeğin soğutulmasını
desteklemek.
|
Reaktör Kalbi püskürtme sistemi (Core Spray)
ve düşük basınçlı soğutucu enjeksiyonu (LPCI).
|
| Artık ısının uzaklaştırılması |
Reaktör durdurulduktan sonra yakıtta kalan
bozunma ısısını uzaklaştırmak ve uygun
soğutma koşullarını sürdürmek.
|
Artık ısı uzaklaştırma sistemi (RHR),
tasarımına bağlı çalışma modlarıyla.
|
Resirkülasyon sistemi ne yapar?
Normal işletmede çekirdekten geçen soğutucu akışını
düzenler. Klasik tasarımlarda debinin değiştirilmesi,
buhar boşluğu oranını ve dolayısıyla reaktiviteyi
etkileyebilir. Bununla birlikte resirkülasyon sisteminin
normal işletmedeki bu rolü, acil çekirdek soğutma
işleviyle karıştırılmamalıdır.
Acil çekirdek soğutma sistemlerinin rolü
BWR tasarımlarında acil çekirdek soğutma sistemleri,
örneğin soğutucu kaybı gibi belirli kaza koşullarında
reaktör kabındaki su seviyesini ve çekirdeğin soğutulmasını
korumak üzere tasarlanır. Kullanılan sistemlerin sayısı,
kapasitesi, devreye girme koşulları ve akış yolları
reaktör modeline göre değişebilir.
Bazı BWR tasarımlarında düşük basınçlı soğutucu enjeksiyonu,
artık ısı uzaklaştırma sisteminin bir çalışma modu üzerinden
sağlanır. Reaktör Kalbi püskürtme sistemi ise suyu çekirdek
üzerine dağıtarak soğutmaya katkıda bulunur. Bu sistemlerin
hangi koşullarda ve nasıl devreye gireceği ilgili santralin
tasarım belgelerinde tanımlanır.
Artık ısı, reaktör durdurulduktan sonra da oluşur
Fisyon zincir reaksiyonu durdurulduğunda güç üretimi
büyük ölçüde azalır; ancak yakıttaki radyoaktif
bozunma ürünleri ısı üretmeye devam eder. Bu nedenle
reaktör durdurulduktan sonra da yeterli soğutma ve
artık ısının uzaklaştırılması gerekir. Kontrol çubuklarının
sokulması tek başına soğutma gereksinimini ortadan kaldırmaz.
Resirkülasyon sistemi güvenlik açısından neden önemlidir?
Resirkülasyon sistemi, normal işletme sırasında çekirdek
akışının ve termohidrolik koşulların korunmasına katkıda
bulunur. Sistemin bazı boru ve bağlantıları, tasarıma bağlı
olarak başka sistemlerle de arayüz oluşturabilir. Bununla
birlikte sistemin normal işletmedeki işlevi ile kaza
koşullarında güvenlik sistemlerinin yerine getirdiği
işlevler ayrı ayrı değerlendirilmelidir.
Önemli güvenlik ayrımı
Resirkülasyon pompalarının çalışması, her türlü kaza
koşulunda çekirdeğin yeterli biçimde soğutulacağını
garanti etmez. Soğutucu kaybı, elektrik gücü kaybı
veya diğer arızalar sırasında güvenlik sistemlerinin
performansı; reaktör tasarımına, mevcut su envanterine,
basınca, güç kaynaklarına ve ilgili güvenlik
işlevlerinin kullanılabilirliğine bağlıdır.
Genel değerlendirme
BWR resirkülasyon sistemi hem hidrolik hem de termohidrolik
açıdan önemli bir sistemdir. Normal işletmede soğutucu
dolaşımını ve uygun tasarımlarda güç kontrolünü destekler.
Ancak çekirdeğin kaza koşullarında güvenli biçimde
soğutulması, acil çekirdek soğutma ve artık ısı uzaklaştırma
sistemleri dâhil olmak üzere santralin bütün güvenlik
mimarisi içinde değerlendirilmelidir.
Resirkülasyon Sistemi — Kısaca
Soğutucu Akışı
Reaktör kabındaki suyun dolaşımına katkıda bulunarak
çekirdekten geçen soğutucu debisinin düzenlenmesini
sağlar. Böylece yakıttan uzaklaştırılan ısı ve
çekirdeğin termohidrolik çalışma koşulları etkilenir.
Jet Pompaları
Jet pompalı klasik BWR tasarımlarında, resirkülasyon
pompalarının oluşturduğu tahrik akışı, reaktör
kabı içindeki jet pompaları aracılığıyla daha büyük
bir su akışını harekete geçirir. Jet pompaları
çekirdek dolaşımına katkıda bulunur.
Güç Kontrolü
Reaktör Kalbindeki buhar boşluğu oranını etkileyerek
nötronların yavaşlatılma koşullarını ve reaktiviteyi
değiştirir. Bu etki, uygun BWR tasarımlarında
normal işletme sırasında reaktör gücünün
ayarlanmasına katkı sağlar.
Temel çalışma ilkesi
Klasik zorlanmış dolaşımlı BWR tasarımlarında çekirdekten
geçen su debisinin artırılması, genellikle buhar
boşluklarının azalmasına ve nötronların daha etkin
yavaşlatılmasına yol açar. Bu durum reaktiviteyi ve
reaktör gücünü artırma eğilimi oluşturabilir.
Sonuç olarak BWR resirkülasyon sistemi, yalnızca suyu reaktör
içerisinde dolaştıran bir pompalama sistemi değildir.
Resirkülasyon pompaları ve jet pompalarının birlikte
oluşturduğu hidrolik yapı, çekirdek akışını düzenler ve
belirli BWR tasarımlarında buhar boşluğu geri beslemesi
(void feedback) üzerinden reaktör gücünün kontrol
edilmesine katkıda bulunur.
Tasarım farklılıkları
Bu açıklama özellikle jet pompaları kullanan klasik
zorlanmış dolaşımlı BWR tasarımları için geçerlidir.
Bazı ileri tasarımlarda dahili resirkülasyon pompaları
veya doğal dolaşım kullanılır. Dolayısıyla her BWR'da
aynı pompa ve akış düzeninin bulunduğu varsayılmamalıdır.
Güç kontrolü, acil durdurma ile aynı şey değildir
Resirkülasyon debisinin ayarlanması normal işletme
koşullarında güç kontrolüne katkı sağlayabilir; ancak
bu işlem reaktörün hızlı durdurulması veya kaza
koşullarında çekirdeğin güvenli biçimde soğutulması
işlevlerinin yerine geçmez. Bu işlevler ilgili
güvenlik sistemleri ve tasarıma özgü prosedürlerle
ele alınır.
BWR resirkülasyon sistemini daha ayrıntılı incelemek isteyenler
için aşağıda düzenleyici kurumların eğitim dokümanları,
teknik güvenlik değerlendirmeleri ve mühendislik araştırmaları
bir araya getirilmiştir. Kaynaklar; çekirdek akışının
düzenlenmesi, jet pompalarının çalışma prensibi, reaktör
gücüyle ilişkisi ve sistem bütünlüğü konularına odaklanır.
Öncelikle okunması önerilen kaynaklar
Konuya yeni başlayanlar için önce NRC'nin BWR sistemlerine
genel bakışını, ardından Reactor Concepts eğitim dokümanının
zorlanmış dolaşım ve resirkülasyon sistemini ele alan
bölümünü incelemek yararlı olacaktır.
Temel çalışma prensibi ve reaktör gücü
-
U.S. Nuclear Regulatory Commission (NRC) — Boiling Water Reactors
BWR'nin temel çalışma prensibini, çekirdekten geçen
soğutucu akışını ve buhar üretimini açıklayan resmî
genel bakış sayfasıdır.
NRC — BWR sistemlerine genel bakış
-
NRC — Reactor Concepts (R-100) Training Course
Zorlanmış dolaşımın nasıl sağlandığını, resirkülasyon
ve jet pompalarının çekirdek akışındaki rolünü ve
akış değişiminin buhar boşluğu oranı üzerinden
reaktör gücünü nasıl etkileyebildiğini anlatan
teknik eğitim kaynağıdır.
NRC — Reactor Concepts eğitim dokümanı (PDF)
-
NRC — TRACE Modeling Guidelines: BWR
BWR sistemlerinin termohidrolik modellenmesine ilişkin
teknik rehberdir. Jet pompası modelleri, iki fazlı
akış ve doğal dolaşım gibi konularda ileri düzey
inceleme yapmak isteyenler için uygundur.
NRC — TRACE BWR modelleme kılavuzu
Jet pompaları ve sistem bütünlüğü
-
NRC — Issue 12: BWR Jet Pump Integrity
Jet pompası taşıyıcı yapılarında meydana gelen hasarları,
işletme deneyimini ve jet pompalarının çekirdek akışının
korunması açısından önemini ele alır.
NRC — BWR jet pompası bütünlüğü
-
NRC — Bulletin 80-07: BWR Jet Pump Assembly Failure
Dresden-3 ünitesindeki jet pompası montajı arızasına
ilişkin tarihsel düzenleyici bildiridir. Jet pompası
bağlantılarının ve taşıyıcı elemanlarının mekanik
bütünlüğünün neden önemli olduğunu gösterir.
NRC — Jet pompası montaj arızası bildirimi
-
Modelling Fluid-Structure Interaction of Water Recirculating Flow to Predict Damage and/or Failure in a Jet-Pump Assembly
Jet pompasındaki akış ile yapısal davranış arasındaki
etkileşimi inceleyen, gerilme yoğunlaşmaları ve olası
hasar mekanizmaları üzerine odaklanan araştırma makalesidir.
Engineering Structures — Araştırma makalesi
Resirkülasyon boruları ve işletme deneyimi
-
NRC — Bulletin 83-02: Stress Corrosion Cracking in Large-Diameter Stainless Steel Recirculation System Piping at BWR Plants
BWR resirkülasyon sistemindeki büyük çaplı paslanmaz
çelik borularda gerilmeli korozyon çatlaması sorunlarını
ve inceleme gereksinimlerini ele alan tarihsel teknik
bildiridir.
NRC — Resirkülasyon borularında gerilmeli korozyon çatlaması
-
NRC — Issue 151: Reliability of Anticipated Transient Without SCRAM Recirculation Pump Trip in BWRs
SCRAM gerçekleşmeyen belirli geçici rejimlerde
resirkülasyon pompalarının durdurulmasının rolünü,
ilgili koruma işlevlerini ve güvenilirlik sorunlarını
inceler. Bu kaynak, normal güç kontrolü ile
güvenlik işlevleri arasındaki farkı anlamak açısından
özellikle yararlıdır.
NRC — Resirkülasyon pompası durdurma işlevinin güvenilirliği
Kaynakları okurken dikkat edilmesi gerekenler
BWR-3, BWR-4, BWR-5, BWR-6, ABWR ve doğal dolaşımlı
tasarımlar aynı resirkülasyon mimarisine sahip değildir.
Eski NRC bildirimleri belirli tasarımlara ve tarihsel
işletme olaylarına odaklanabilir. Bu nedenle bir kaynaktaki
pompa sayısı, boru düzeni, koruma mantığı veya arıza
senaryosu bütün BWR modelleri için geçerli kabul edilmemelidir.
Okuma sırası önerisi:
Önce NRC'nin BWR genel bakışını ve Reactor Concepts eğitim
dokümanını inceleyin. Ardından TRACE modelleme rehberiyle
termohidrolik boyuta geçin. Jet pompası bütünlüğü, boru
çatlaması ve pompa durdurma işleviyle ilgili NRC belgeleri
ise sistemin güvenilirliği ve işletme deneyimi konusunda
daha ileri düzey bilgi sağlar.
BWR Ana Sayfasına Dön
